Opis

– :

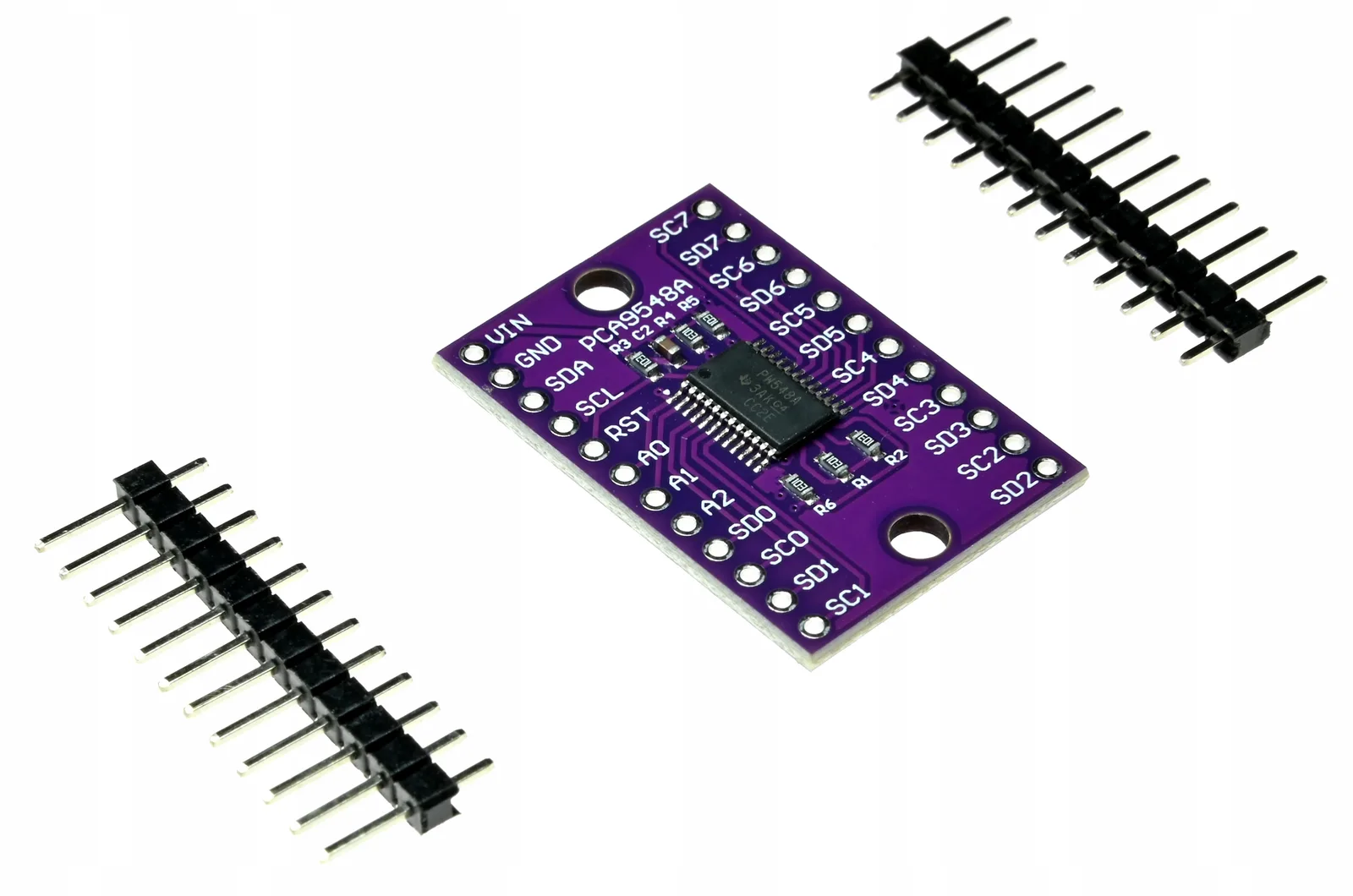

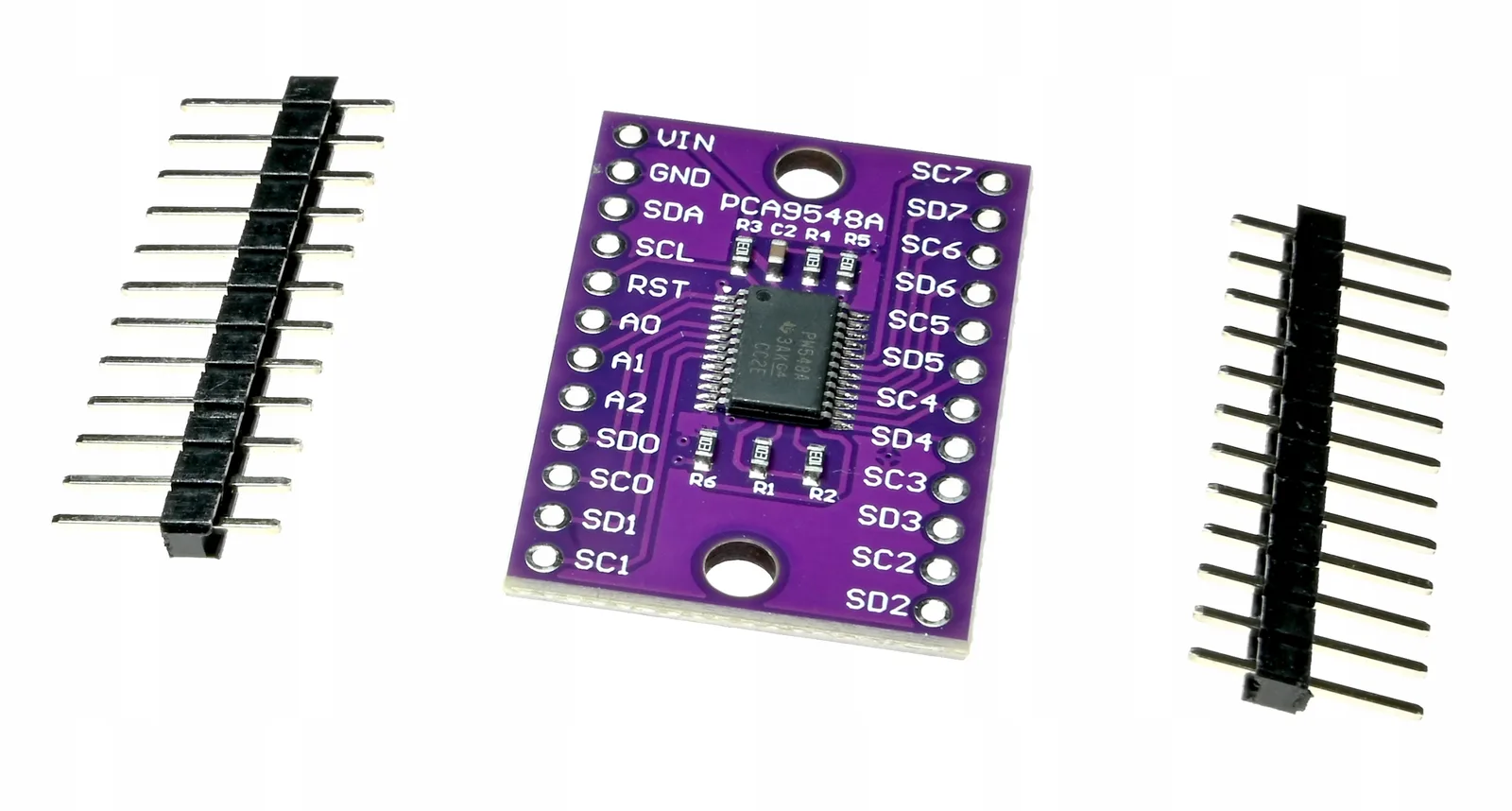

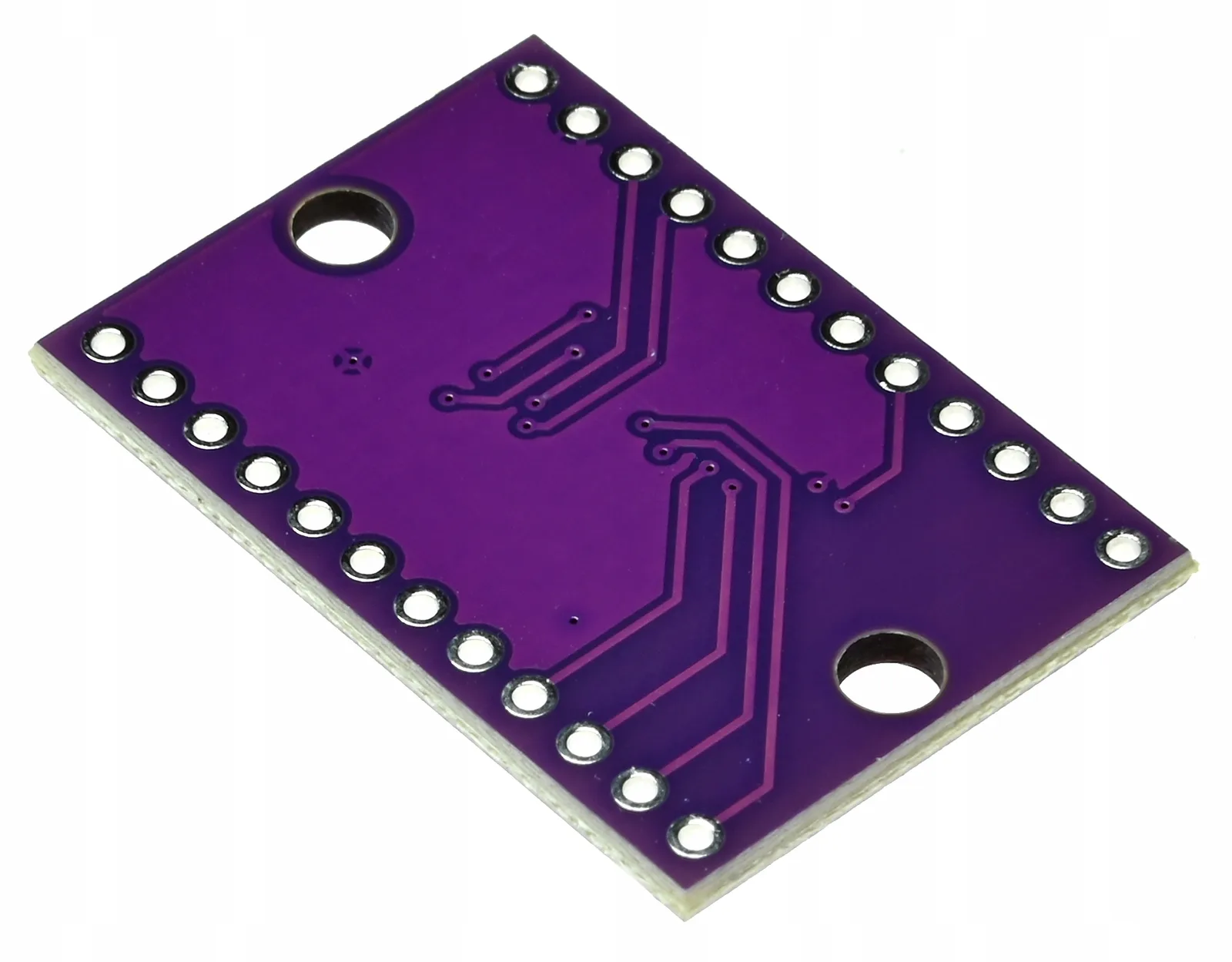

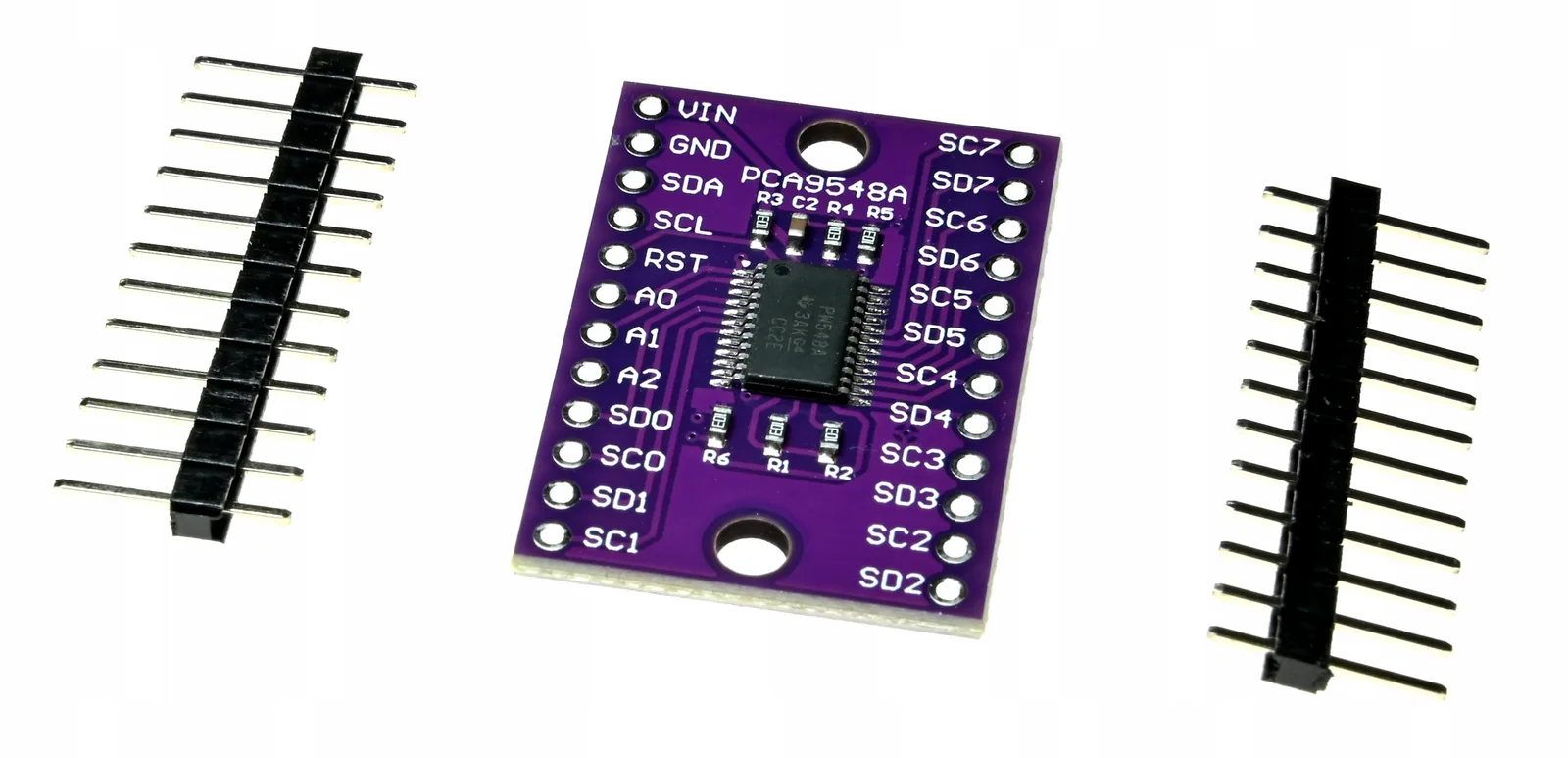

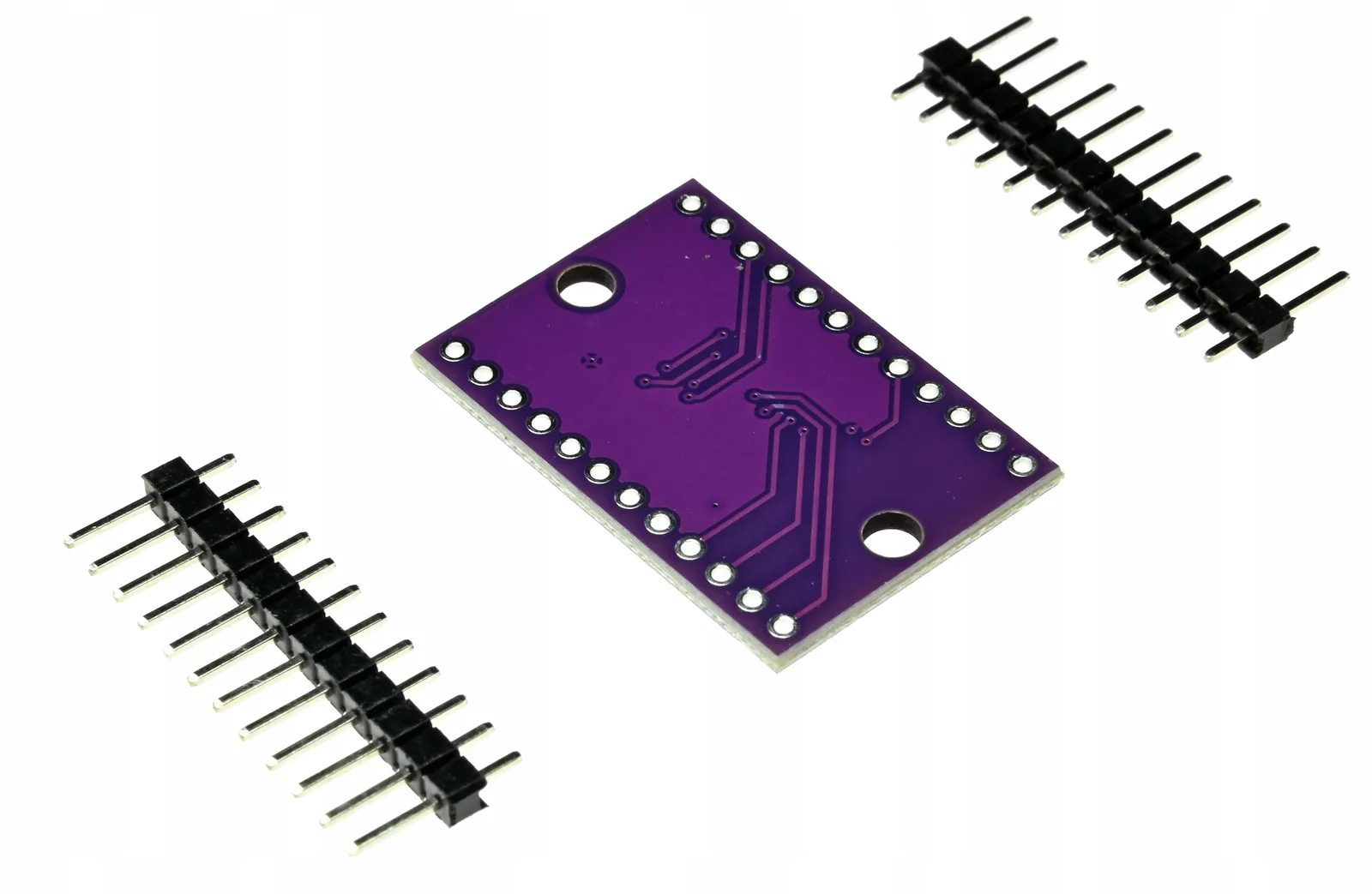

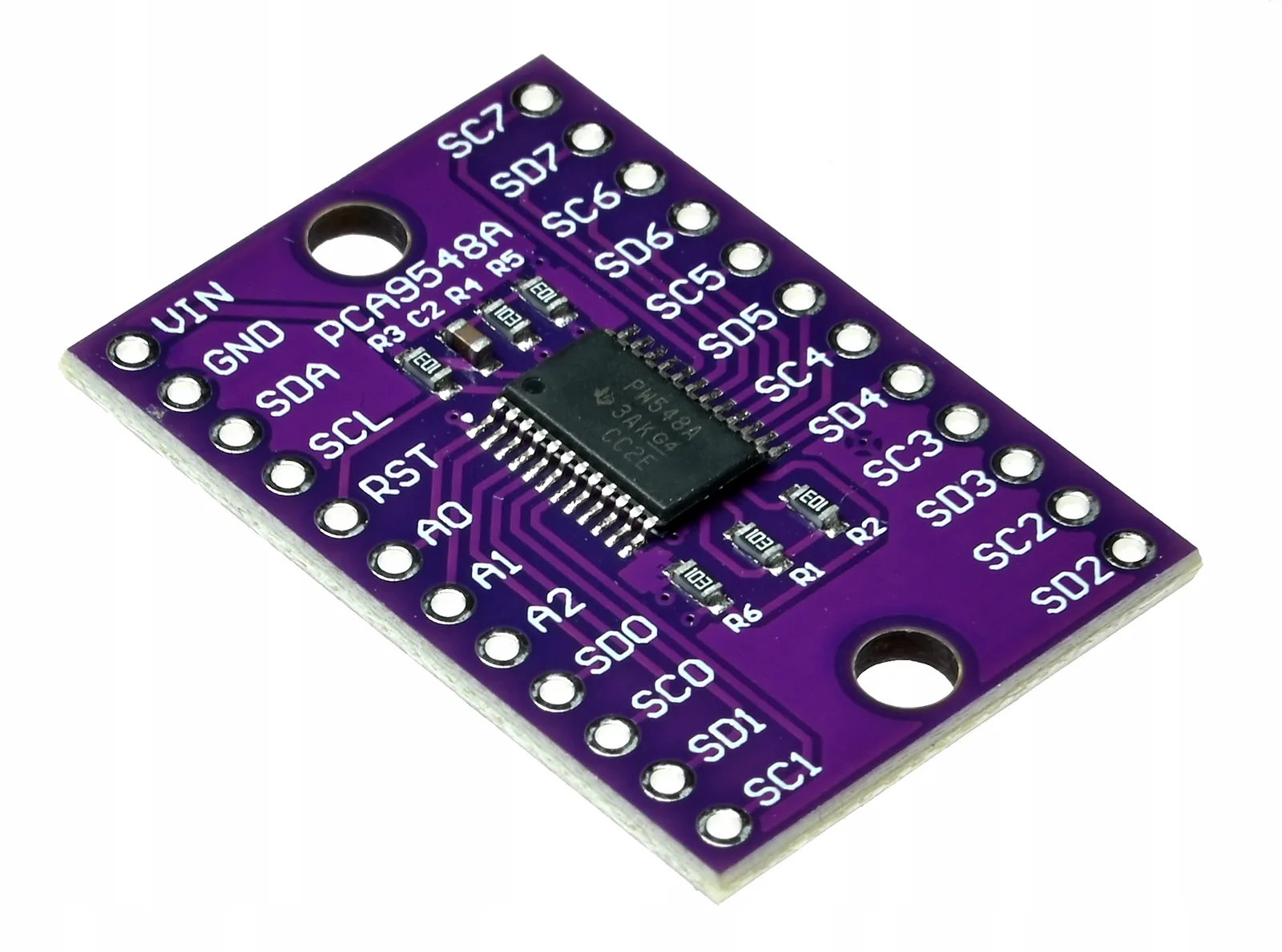

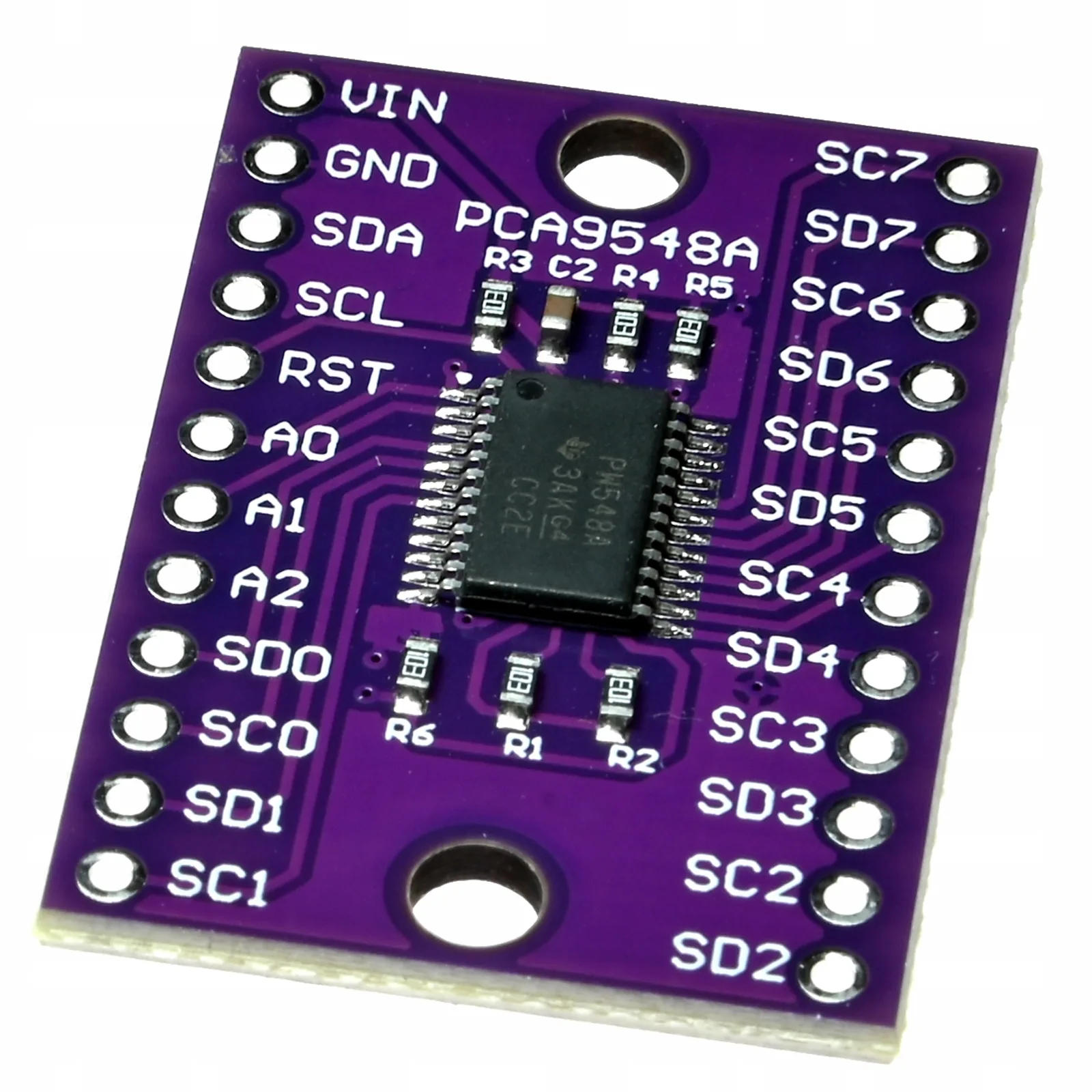

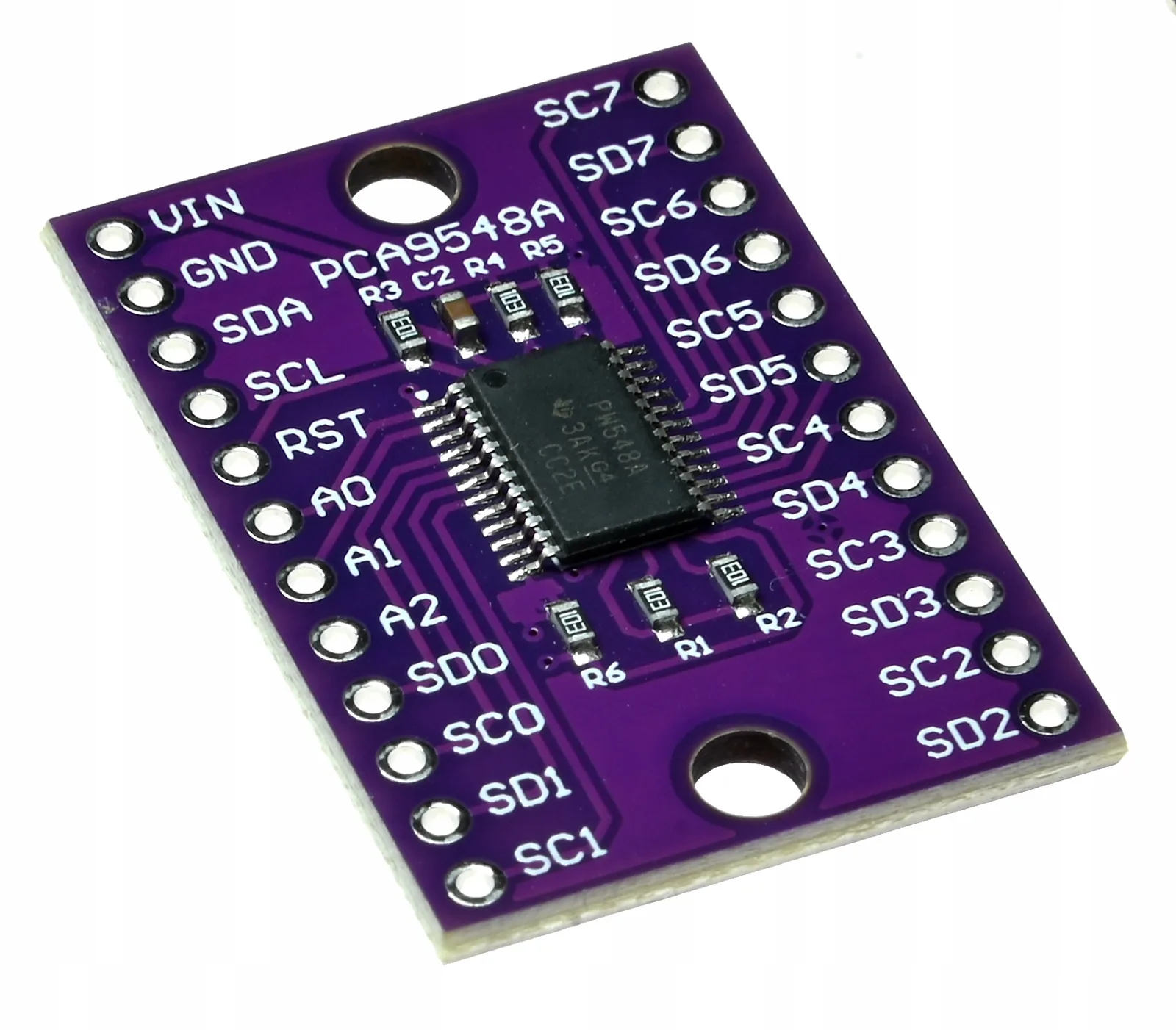

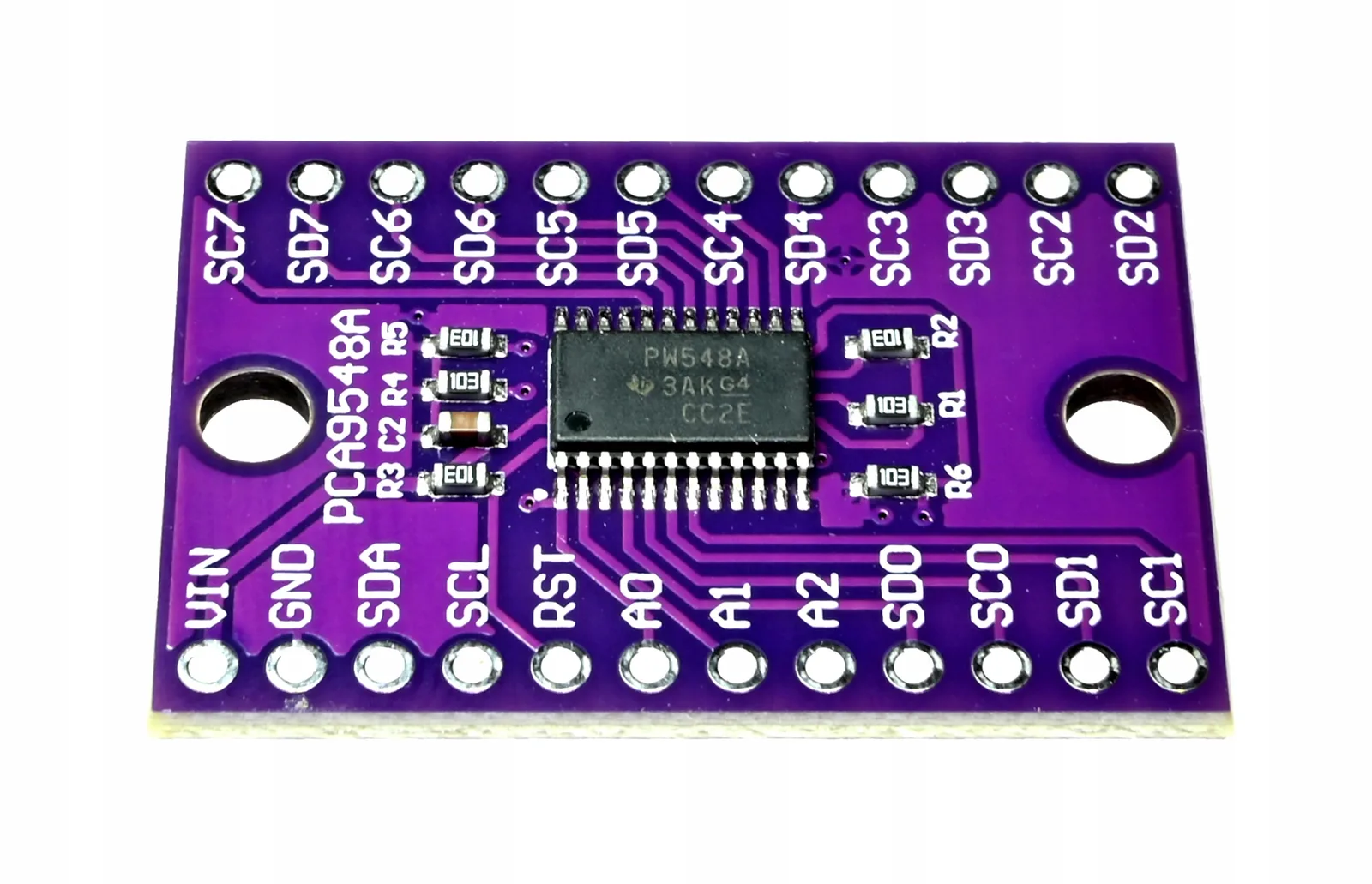

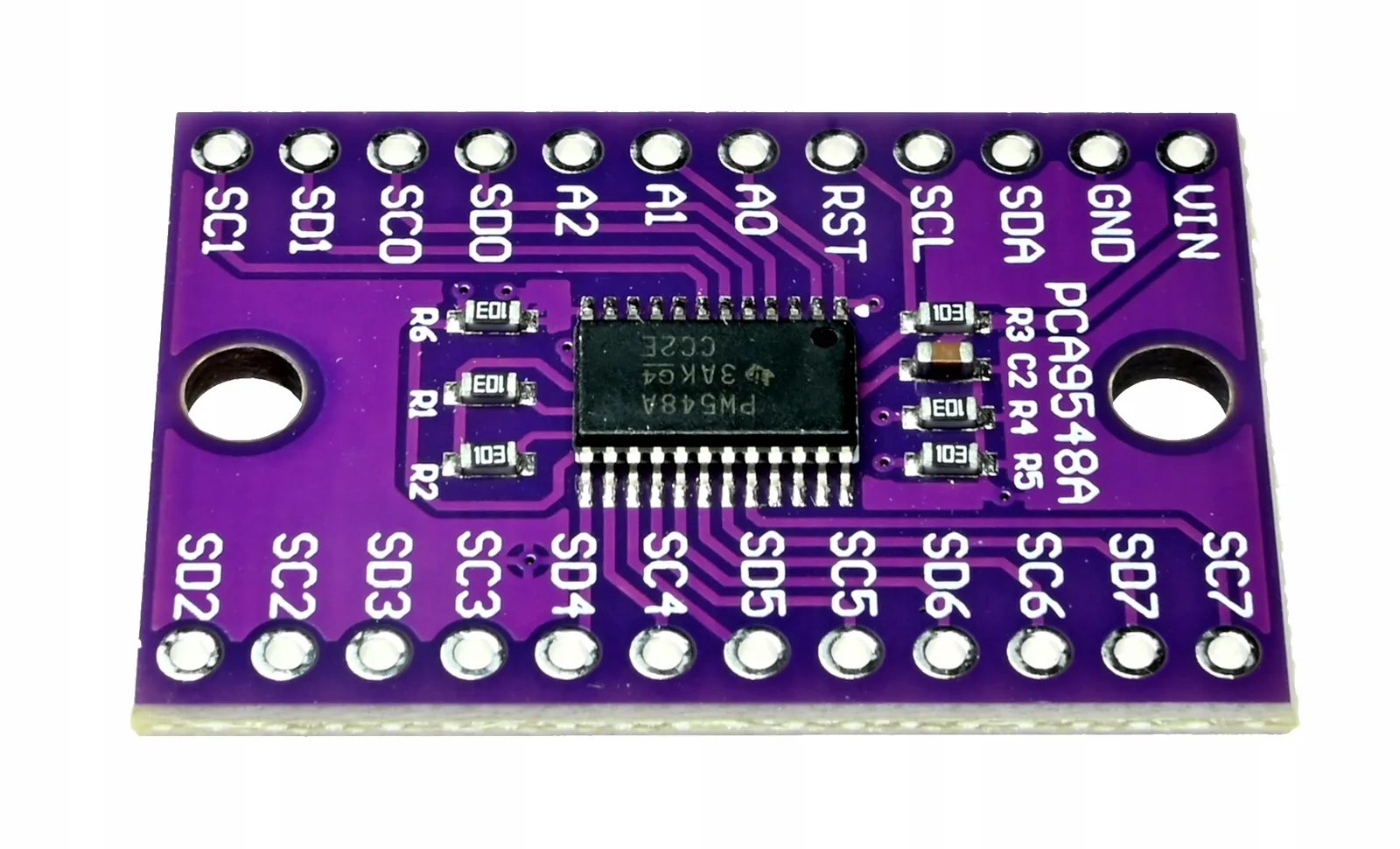

8-kanałowy ekspander magistrali I2C PCA9548A

– :

Moduł PCA9548A to przełącznik magistrali I2C pozwalający na obsługę do ośmiu niezależnych kanałów I2C z jednego mikrokontrolera. Umożliwia podłączenie wielu urządzeń I²C o takich samych adresach, bez konfliktów. Np. kiedy chcesz mieć np. 8 identycznych czujników BME280 a wszystkie mają ten sam adres.

• ESP32 lub Arduino widzi zawsze tylko jeden wybrany kanał I²C.

• PCA9548A ma 8 niezależnych wyjść I²C (kanały 0–7).

• Sterujesz nim przez I²C – jednym bajtem wybierasz, który kanał ma być aktywny.

• Możesz przełączać się między kanałami w locie.

– :

Cechy produktu

✔ 8 niezależnych kanałów I2C – wygodne podłączenie wielu urządzeń

✔ Eliminacja konfliktów adresów na magistrali

✔ Obsługa standardowego sterowania przez I2C (wybór kanałów bitowo)

✔ Zgodność z Arduino, ESP32, ESP8266, Raspberry Pi i innymi MCU

✔ Wbudowane rezystory podciągające dla magistrali głównej I2C

✔ Stabilna praca nawet z większą liczbą urządzeń peryferyjnych

– :

Specyfikacja techniczna:

✔ Układ: PCA9548A

✔ Magistrala: I2C, adres 0x70–0x77 (konfigurowalne)

✔ Napięcie zasilania: 3.3V – 5V

✔ Ilość kanałów wyjściowych: 8

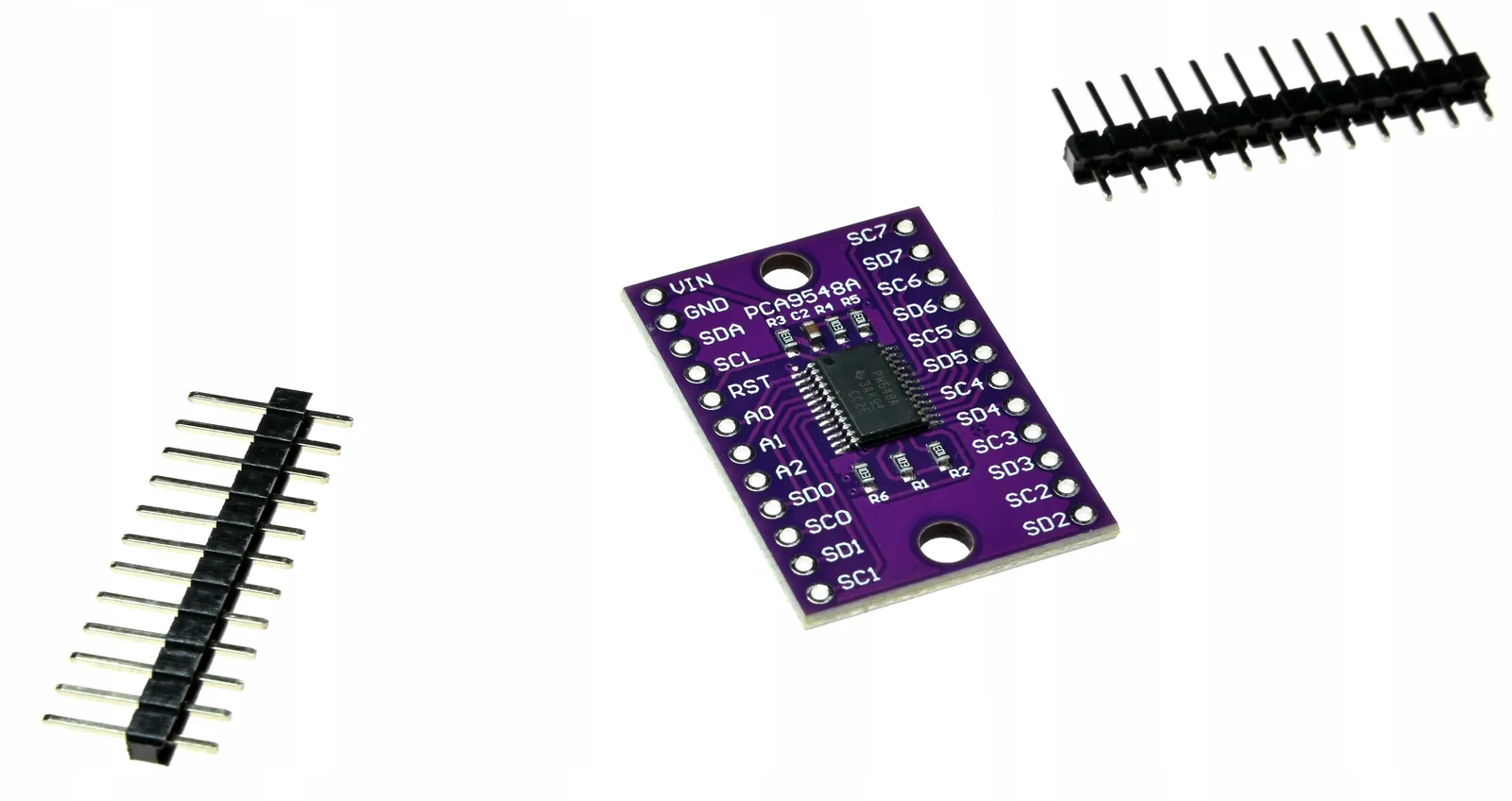

✔ Interfejs: złącza goldpin 2.54 mm

✔ Wymiary płytki: ok. 27 × 16 mm

– :

Zastosowanie

✔ Podłączenie wielu wyświetlaczy LCD/OLED o tym samym adresie

✔ Rozbudowa projektów z licznymi czujnikami I2C

✔ Projekty robotyczne i automatyka DIY

✔ Separacja kanałów w przypadku długich przewodów lub zakłóceń

✔ Laboratoria i edukacja – testowanie wielu sensorów jednocześnie

– :

Podłączenie

✔ VCC → 3.3V / 5V

✔ GND → GND

✔ SDA → SDA mikrokontrolera

✔ SCL → SCL mikrokontrolera

✔ Kanały I2C: SD0–SD7 / SC0–SC7 → urządzenia I2C

✔ Adres wybierany pinami A0–A2 – możliwość ustawienia do 8 adresów modułu

– :

Zastosowanie:

✔ Projekty z wieloma sensorami I2C o kolidujących adresach

✔ Rozbudowa systemów pomiarowych i logujących dane

✔ Robotyka, automatyka, systemy sterowania

✔ Integracja urządzeń działających na różnych napięciach magistrali I2C

– :

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
