Opis

– :

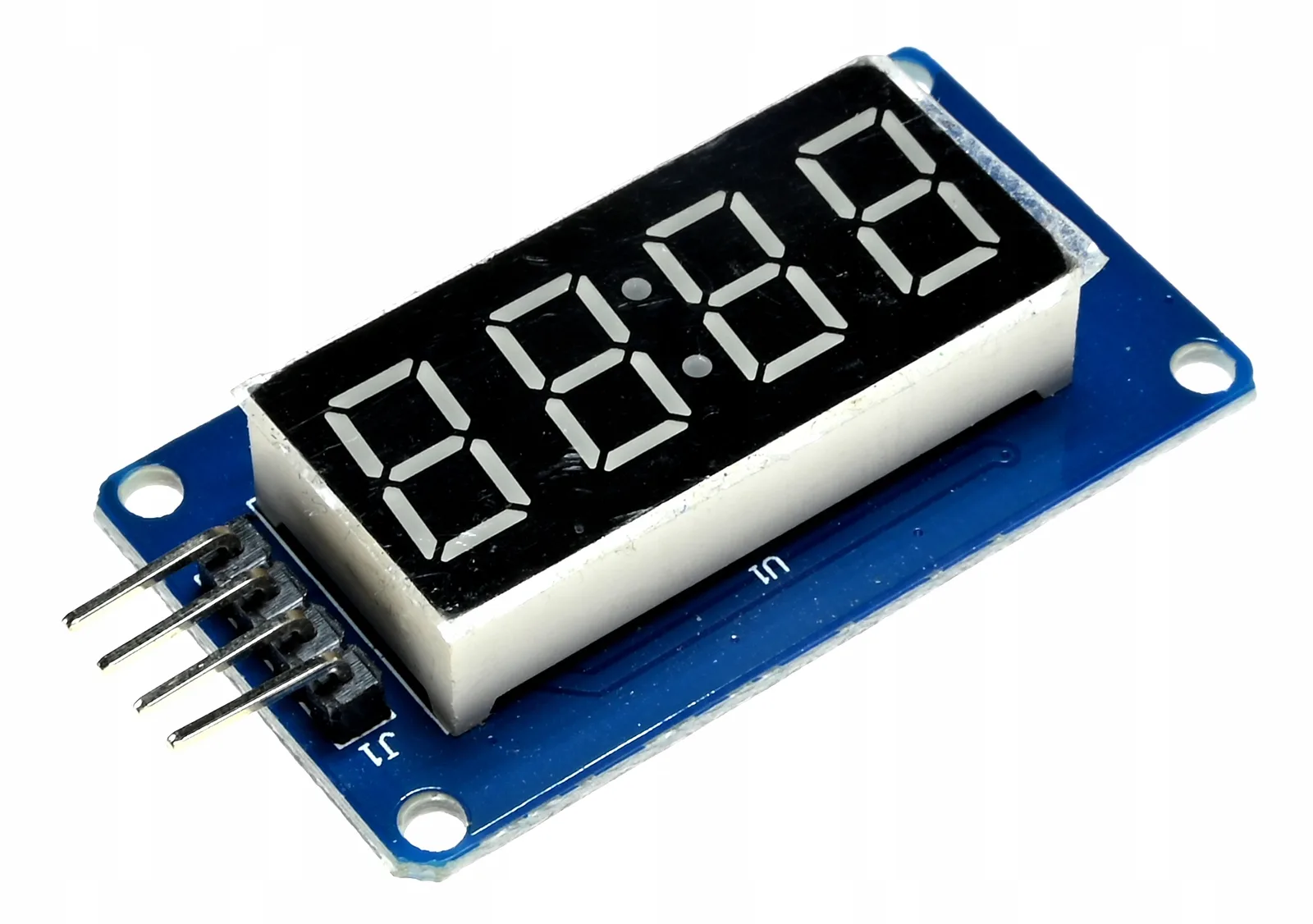

Wyświetlacz LED 4-cyfrowy 7-segmentowy TM1637

– :

Moduł 4-cyfrowego wyświetlacza LED 7-segmentowego oparty na popularnym układzie TM1637, przeznaczony do współpracy z Arduino, ESP32, STM32 i innymi mikrokontrolerami. Umożliwia wygodne wyświetlanie liczb, godzin, temperatury, stanu liczników i wielu innych danych w projektach DIY.

Komunikacja odbywa się za pomocą tylko 2 pinów cyfrowych, dzięki czemu oszczędzasz miejsce na mikrokontrolerze.

– :

Cechy produktu:

✔ Wyświetlacz LED 4-cyfrowy (7-segmentowy + dwukropek)

✔ Sterownik TM1637 – komunikacja dwupinowa

✔ Kompatybilny z Arduino, ESP8266, ESP32, STM32

✔ Niski pobór prądu – idealny do projektów bateryjnych

✔ Gotowe biblioteki Arduino – szybkie uruchomienie

– :

Specyfikacja techniczna:

✔ Układ sterujący: TM1637

✔ Typ wyświetlacza: 4 cyfry 7-segmentowe + 2 punkty (dwukropek)

✔ Kolor segmentów: czerwony

✔ Napięcie zasilania: 3.3V – 5V

✔ Interfejs: CLK, DIO

✔ Wymiary: ok. 42 × 24 × 12 mm

✔ Rozstaw otworów montażowych: 36 × 18 mm

✔ Raster pinów: 2.54 mm

– :

Zastosowanie:

✔ Zegary, minutniki, termometry, liczniki

✔ Wyświetlanie wartości z czujników (np. temperatury, wilgotności)

✔ Panele informacyjne w projektach DIY

✔ Elektroniczne mierniki i wskaźniki stanu

– :

Podłączenie (przykład – Arduino):

✔ VCC → 5V

✔ GND → GND

✔ DIO → D2 (lub dowolny pin cyfrowy)

✔ CLK → D3 (lub dowolny pin cyfrowy)

(w Arduino IDE użyj biblioteki TM1637Display)

– :

Moduł TM1637 to świetne rozwiązanie do wyświetlania danych w prosty i energooszczędny sposób. Idealny do zegarów, liczników i wszelkich projektów, gdzie potrzebujesz czytelnego i kompaktowego wyświetlacza.

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
