Opis produktu

Moduł pozwala w prosty sposób dodać zdalne sterowanie do urządzenia lub własnego projektu elektronicznego. Odbiornik podczerwieni rozpoznaje polecenia z pilota, a układ sterujący załącza albo zwalnia przekaźnik. Osobne przyciski ON i OFF dają jednoznaczną kontrolę nad stanem wyjścia.

Zastosowany przekaźnik udostępnia styki COM, NO i NC, dlatego moduł może pracować zarówno jako zdalny włącznik, jak i zdalny rozłącznik. Obwód wykonawczy jest oddzielony od części sterującej, co ułatwia sterowanie urządzeniami zasilanymi z innego źródła.

Cechy produktu

cechy

Zasilanie 12 V DC.
Sterowanie pilotem IR 38 kHz.
Dwa oddzielne przyciski: ON i OFF.
Jeden kanał przekaźnikowy.
Wyjście ze stykami COM, NO i NC.
Stan przekaźnika podtrzymywany do wydania przeciwnego polecenia.
Po ponownym podaniu zasilania przekaźnik uruchamia się w stanie wyłączonym.
Dioda LED sygnalizująca załączenie przekaźnika.
Deklarowany zasięg sterowania do około 8 m.
Otwory montażowe o średnicy około 3 mm.
Wymiary płytki około 50 × 20 mm.

Cechy szczegółowe

Oddzielne polecenia ON i OFF: naciśnięcie ON załącza przekaźnik, natomiast OFF go wyłącza. Ponowne naciśnięcie tego samego przycisku nie zmienia stanu.
Stan po uruchomieniu: po podaniu zasilania moduł domyślnie pozostawia przekaźnik wyłączony.
Styki bezpotencjałowe: obwód sterowany jest odseparowany od części zasilającej moduł.
Dwa sposoby podłączenia odbiornika: przez styk NO jako obwód domyślnie otwarty albo przez NC jako obwód domyślnie zamknięty.
Sygnalizacja LED: dioda świeci podczas załączenia przekaźnika.
Pilot dedykowany: nie należy zakładać współpracy z dowolnym pilotem IR; moduł reaguje na zgodne kody pilota.

Zastosowanie

zastosowanie

Zdalne włączanie i wyłączanie oświetlenia.
Sterowanie wentylatorami, pompami i elektrozaworami.
Sterowanie zasilaniem urządzeń i modułów elektronicznych.
Proste układy automatyki i projekty DIY.
Instalacje 12 V wymagające sterowania pilotem.
Zdalne sterowanie stycznikiem lub dodatkowym przekaźnikiem mocy.

Specyfikacja techniczna

specyfikacja

Zasilanie

Moduł należy zasilać stabilizowanym napięciem 12 V DC, zachowując prawidłową polaryzację. Zacisk dodatni należy podłączyć do wejścia VIN+ / V+, a zacisk ujemny do GND / V-. Nie wolno podawać napięcia sieciowego na wejście zasilania modułu.

Instrukcja

Odłącz wszystkie źródła zasilania.
Podłącz zasilanie 12 V DC do wejść VIN+ i GND.
Podłącz sterowany obwód do odpowiednich styków COM, NO lub NC.
Włącz zasilanie modułu. Przekaźnik powinien pozostać wyłączony.
Skieruj pilot w stronę odbiornika IR.
Naciśnij ON, aby załączyć przekaźnik.
Naciśnij OFF, aby wyłączyć przekaźnik.

Działanie przycisków

ON: przekaźnik zostaje załączony i pozostaje w tym stanie.
OFF: przekaźnik zostaje wyłączony i pozostaje w tym stanie.
Ponowne naciśnięcie przycisku odpowiadającego aktualnemu stanowi nie powoduje zmiany.
Po zaniku i ponownym pojawieniu się zasilania przekaźnik pozostaje wyłączony.

Podłączenie

Zasilanie modułu

Zasilacz 12 V DC
+12 V  ───────── VIN+ / V+
GND    ───────── GND / V-

Obwód załączany po naciśnięciu ON

Zasilanie odbiornika ───── COM
                         [ PRZEKAŹNIK ]
NO ────────────────────── Odbiornik
NC ────────────────────── niewykorzystany

Po naciśnięciu ON styki COM i NO zostają zwarte.

Obwód rozłączany po naciśnięciu ON

Zasilanie odbiornika ───── COM
                         [ PRZEKAŹNIK ]
NC ────────────────────── Odbiornik
NO ────────────────────── niewykorzystany

Po naciśnięciu ON połączenie COM–NC zostaje rozłączone.

Przed wykonaniem połączeń należy sprawdzić oznaczenia nadrukowane na konkretnej płytce. Według dokumentacji środkowy zacisk wyjścia jest stykiem wspólnym COM, a zaciski skrajne odpowiadają NO i NC.

Kompatybilność

Dedykowany pilot IR 38 kHz zgodny z kodowaniem modułu.
Obciążenia DC i AC mieszczące się w parametrach styków przekaźnika.
Układy zasilane niezależnie od modułu i sterowane przez styki bezpotencjałowe.
Instalacje 12 V DC.
Obudowy umożliwiające odsłonięcie odbiornika podczerwieni.

Informacje bezpieczeństwa

Przed montażem odłącz wszystkie źródła zasilania.
Zachowaj prawidłową polaryzację zasilania 12 V DC.
Nie przekraczaj napięcia i prądu znamionowego styków przekaźnika.
Wartość 10 A jest wartością graniczną dla określonych warunków i odpowiedniego rodzaju obciążenia, a nie zalecanym stałym prądem pracy w każdej aplikacji.
Dla silników, transformatorów, elektrozaworów, zasilaczy impulsowych i innych obciążeń o wysokim prądzie rozruchowym należy zastosować odpowiedni zapas lub dodatkowy stycznik.
Przy obciążeniach indukcyjnych należy stosować właściwe elementy tłumiące przepięcia.
Moduł powinien być zamontowany w obudowie zabezpieczającej przed dotknięciem, zwarciem, wilgocią i zabrudzeniem.
Praca z napięciem sieciowym wymaga odpowiedniej wiedzy, izolacji, zabezpieczeń i kwalifikacji.
Nie dotykaj płytki ani przewodów podczas pracy obwodu wysokonapięciowego.
Produkt nie jest zabawką i powinien pozostawać poza zasięgiem dzieci.
Regularnie kontroluj stan przewodów, izolacji i zacisków śrubowych.

Ostrzeżenia

Nie podłączaj 230 V AC do wejścia zasilania 12 V modułu.
Nie wykonuj ani nie zmieniaj połączeń przy włączonym zasilaniu.
Nie używaj modułu bez odpowiedniej obudowy w środowisku wilgotnym, zapylonym, korozyjnym lub zagrożonym wybuchem.
Nie zakładaj współpracy z dowolnym pilotem podczerwieni.
Zasięg do 8 m jest wartością orientacyjną i zależy od kąta ustawienia, przeszkód, oświetlenia i stanu baterii pilota.
Nie używaj modułu jako samodzielnego elementu systemu bezpieczeństwa lub ochrony życia.
Nie obciążaj przekaźnika prądem 10 A w sposób ciągły bez sprawdzenia warunków termicznych, rodzaju obciążenia, przewodów i jakości połączeń.

Przeznaczenie produktu

Zdalne załączanie i wyłączanie obwodów elektrycznych za pomocą pilota IR.
Montaż w projektach elektronicznych, automatyce hobbystycznej i prostych instalacjach sterujących.
Użytkownik odpowiada za dobór zasilania, zabezpieczeń, przewodów, obudowy i parametrów obciążenia.
W przypadku sterowania napięciem niebezpiecznym montaż powinien wykonać wykwalifikowany instalator.
Po instalacji należy sprawdzić poprawność działania całego układu.

Zastosowania wykluczone

Systemy bezpieczeństwa, przeciwpożarowe i awaryjnego wyłączenia.
Urządzenia medyczne i podtrzymujące życie.
Instalacje, w których niekontrolowane przełączenie może spowodować zagrożenie.
Obciążenia przekraczające parametry znamionowe przekaźnika.
Użytkowanie na zewnątrz bez właściwej obudowy.
Praca w strefach zagrożonych wybuchem.
Bezpośrednie przełączanie dużych silników lub urządzeń o wysokim prądzie rozruchowym bez dodatkowego stopnia wykonawczego.

Zawartość zestawu

1 × moduł przekaźnika 12 V z odbiornikiem IR.
1 × pilot podczerwieni z przyciskami ON i OFF.

Najczęstsze pytania

Czy moduł działa jak przełącznik bistabilny?

Tak. ON załącza przekaźnik, a OFF go wyłącza. Nie jest to jednak przełączanie jednym przyciskiem — pilot ma oddzielne polecenia ON i OFF.

Jaki jest stan przekaźnika po włączeniu zasilania?

Po podaniu zasilania moduł uruchamia się z wyłączonym przekaźnikiem.

Czy moduł zapamiętuje stan po zaniku zasilania?

Nie. Po ponownym uruchomieniu przekaźnik pozostaje wyłączony.

Czy można użyć dowolnego pilota IR?

Nie ma takiej gwarancji. Moduł reaguje na określone kody i jest przeznaczony do współpracy z kompatybilnym pilotem, najlepiej dołączonym do zestawu.

Czy wyjście jest bezpotencjałowe?

Tak. Styki COM, NO i NC są odseparowane od obwodu zasilania części sterującej.

Jaka jest różnica między NO i NC?

NO jest stykiem normalnie otwartym i zamyka obwód po załączeniu przekaźnika. NC jest stykiem normalnie zamkniętym i rozłącza obwód po załączeniu przekaźnika.

Czy moduł może sterować urządzeniem 230 V?

Styki przekaźnika mają deklarowane parametry do 250 V AC / 10 A, jednak montaż obwodu sieciowego wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji. Dla obciążeń o dużym prądzie rozruchowym należy zastosować zapas lub dodatkowy stycznik.

Czy 10 A oznacza bezpieczną pracę ciągłą z każdym odbiornikiem?

Nie. Rzeczywista obciążalność zależy od napięcia, rodzaju odbiornika, temperatury, przewodów, zacisków i prądu rozruchowego.

Jaki jest zasięg pilota?

Producent deklaruje zasięg do około 8 m w sprzyjających warunkach.

Czy pilot musi być skierowany w stronę modułu?

Tak. Sterowanie podczerwienią zazwyczaj wymaga widoczności optycznej między pilotem i odbiornikiem.

O produkcie

Dlaczego warto

Zasilanie 12 V DC.
Osobne przyciski ON i OFF.
Jednoznaczny stan wyjścia po każdym poleceniu.
Bezpotencjałowe styki COM, NO i NC.
Dioda LED pokazująca stan przekaźnika.
Pilot IR w zestawie.
Kompaktowa płytka z otworami montażowymi.
Deklarowany zasięg do około 8 m.

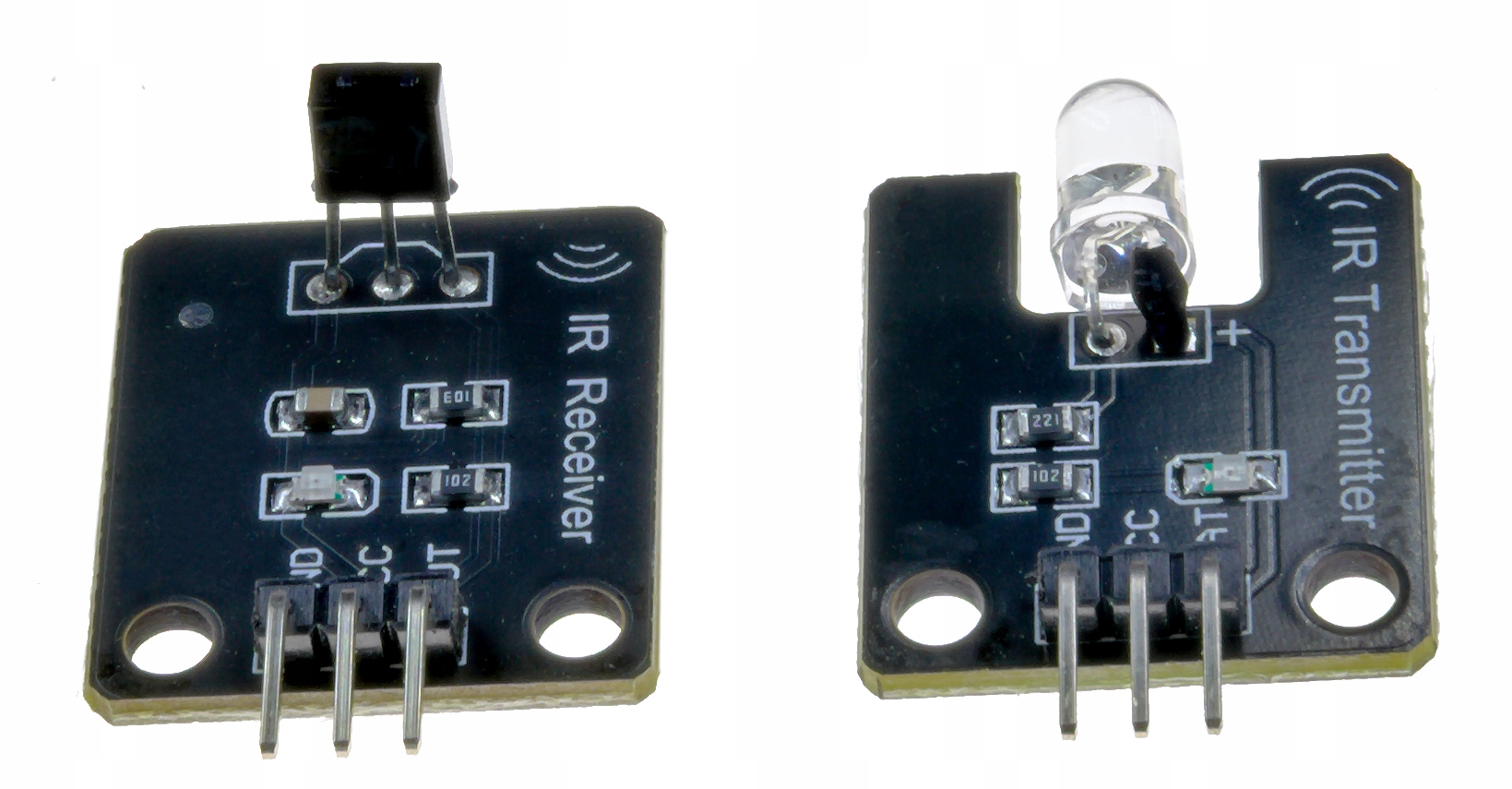

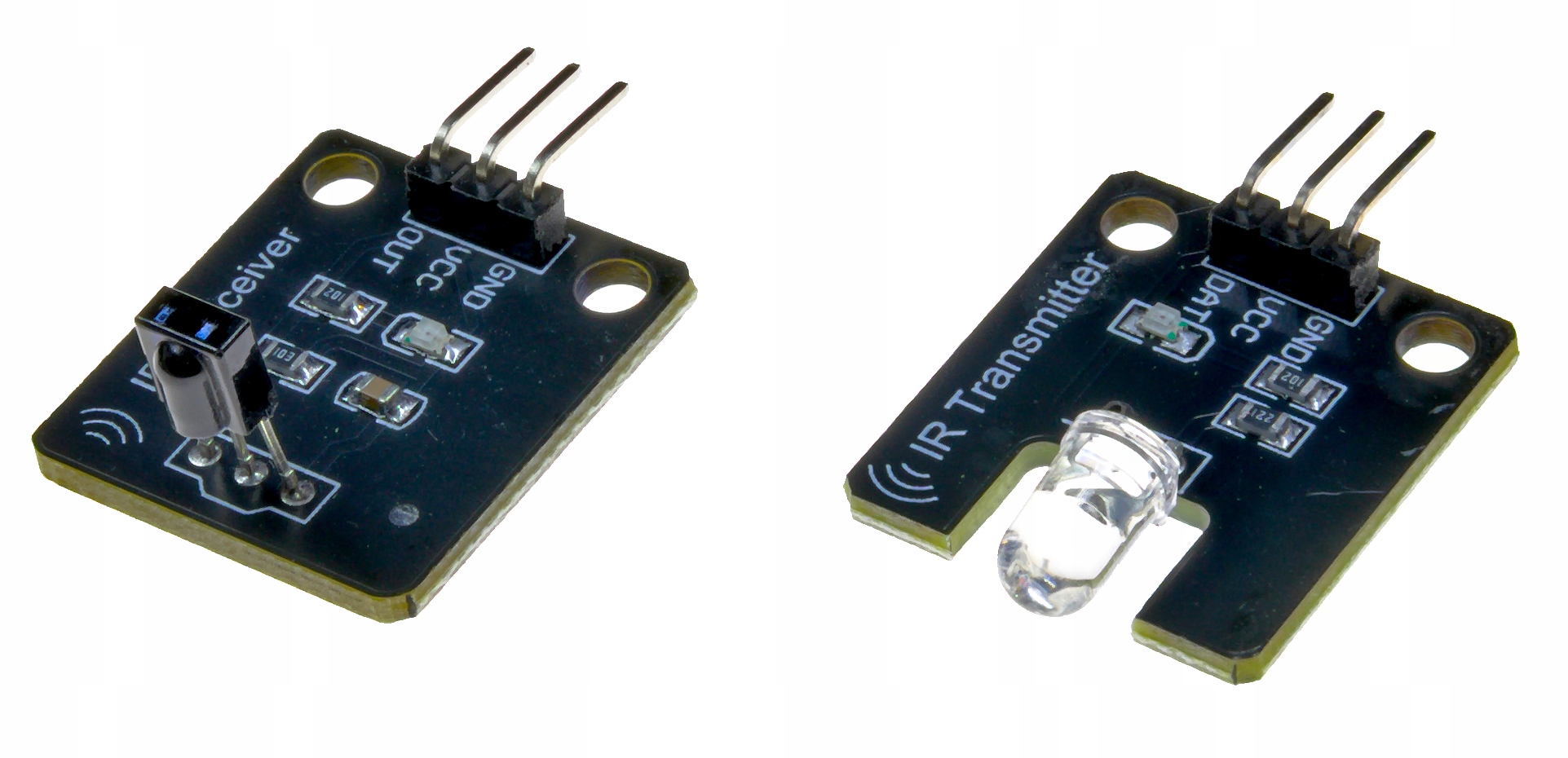

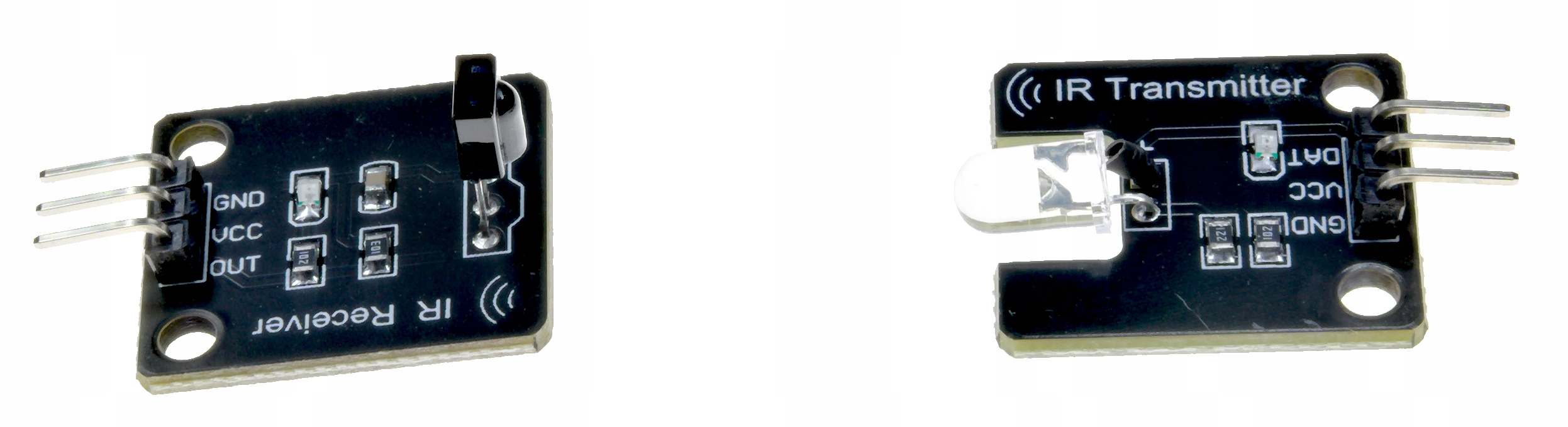

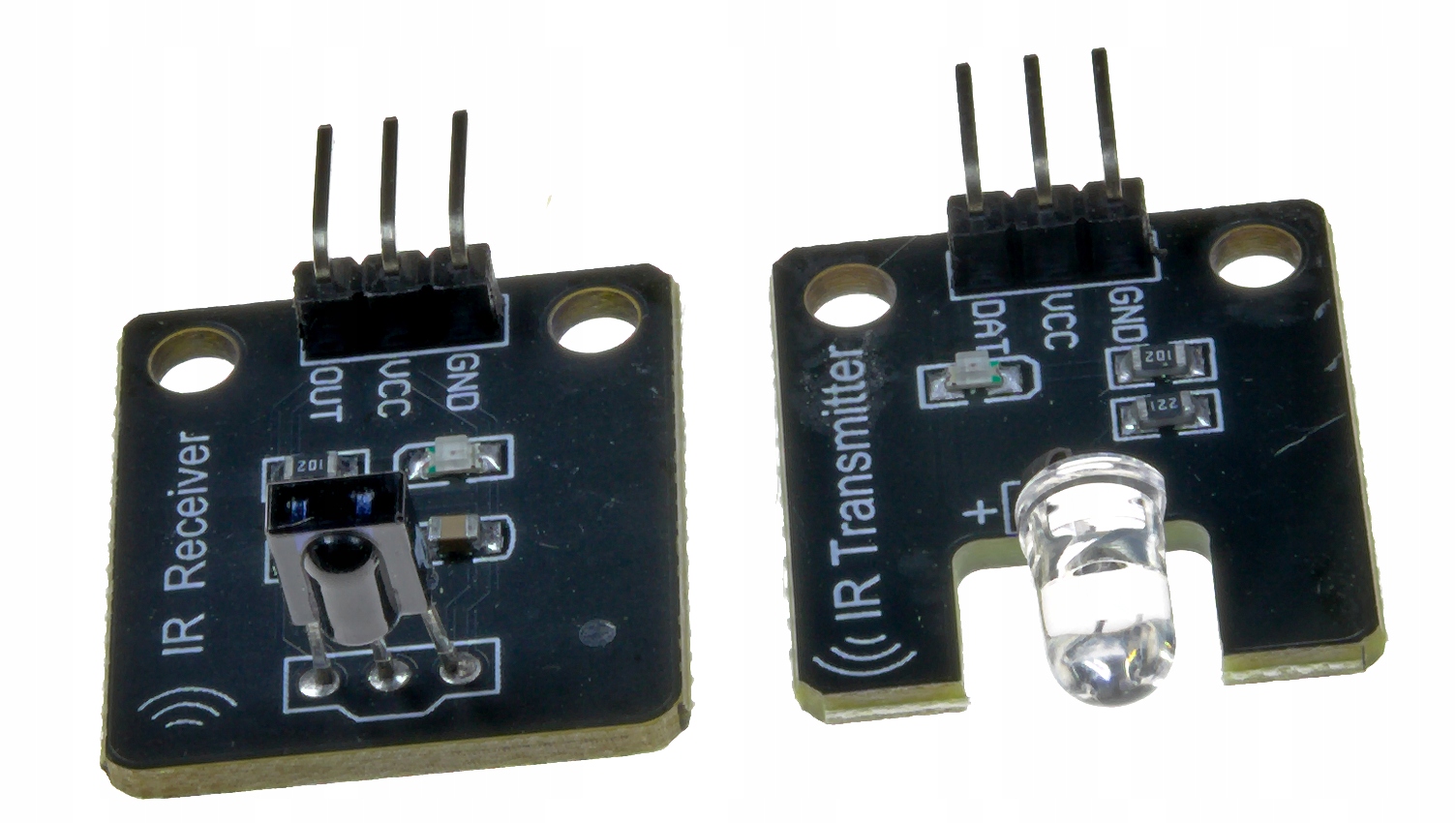

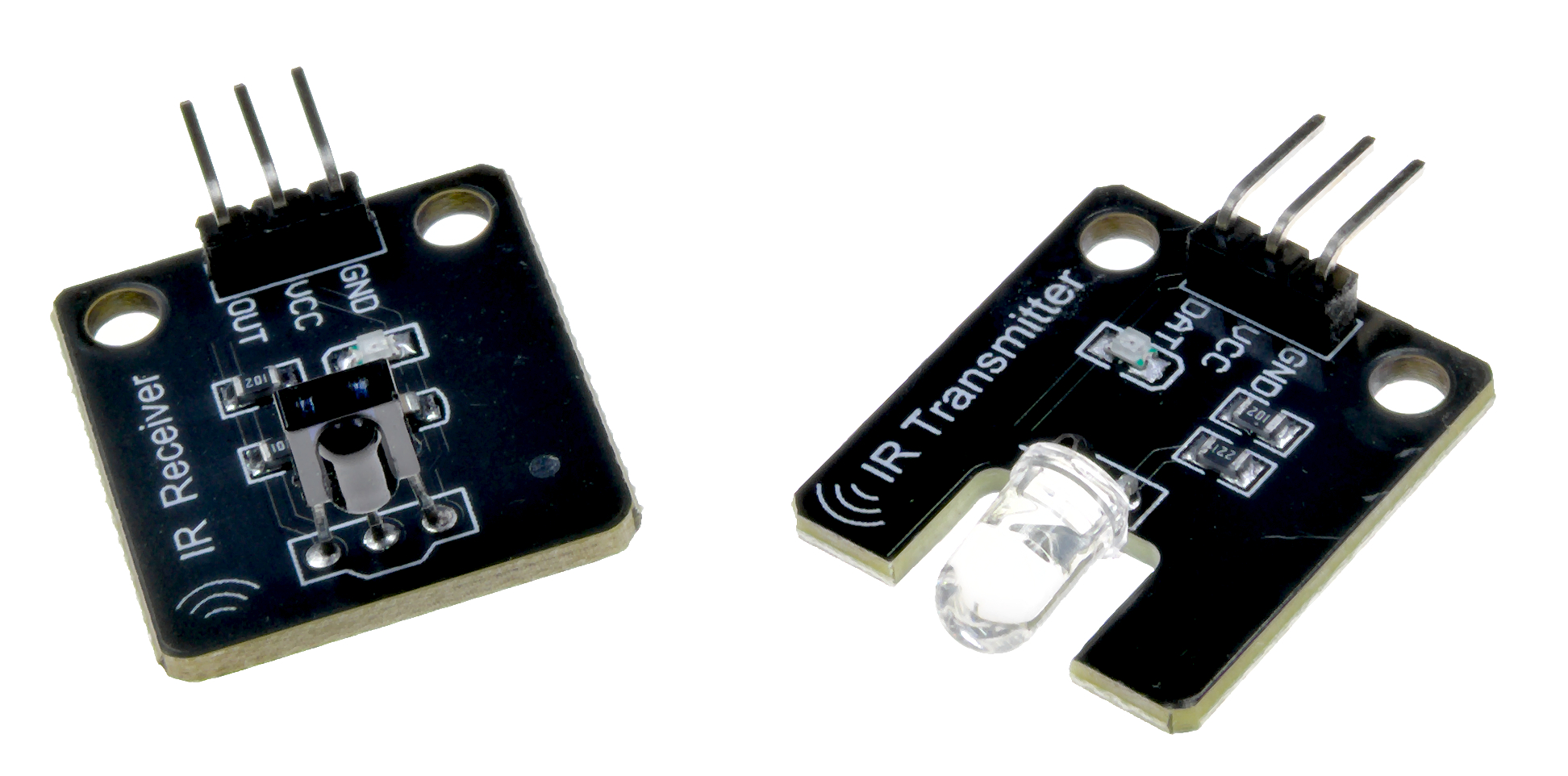

IMZ Zestaw modułów IR nadajnik + odbiornik 38kHz
