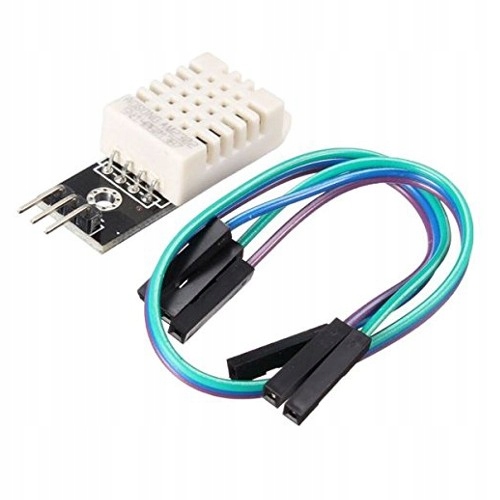

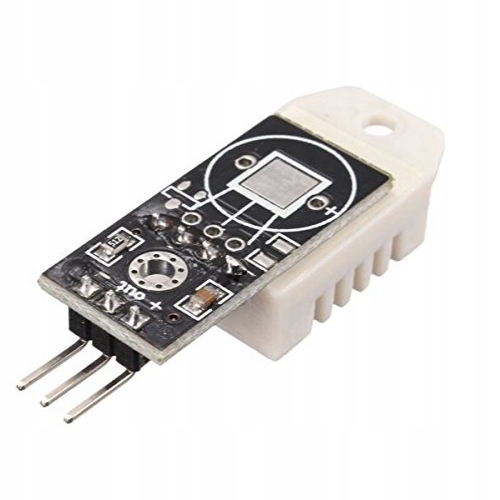

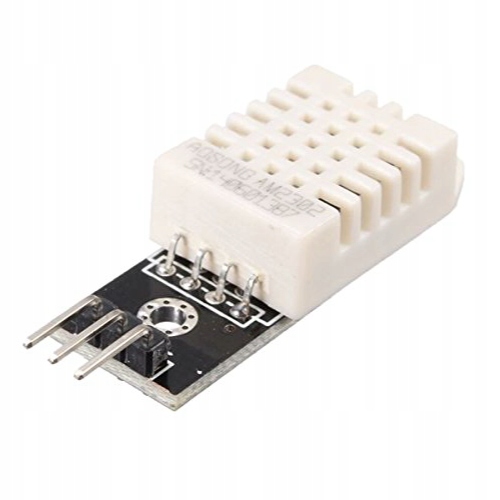

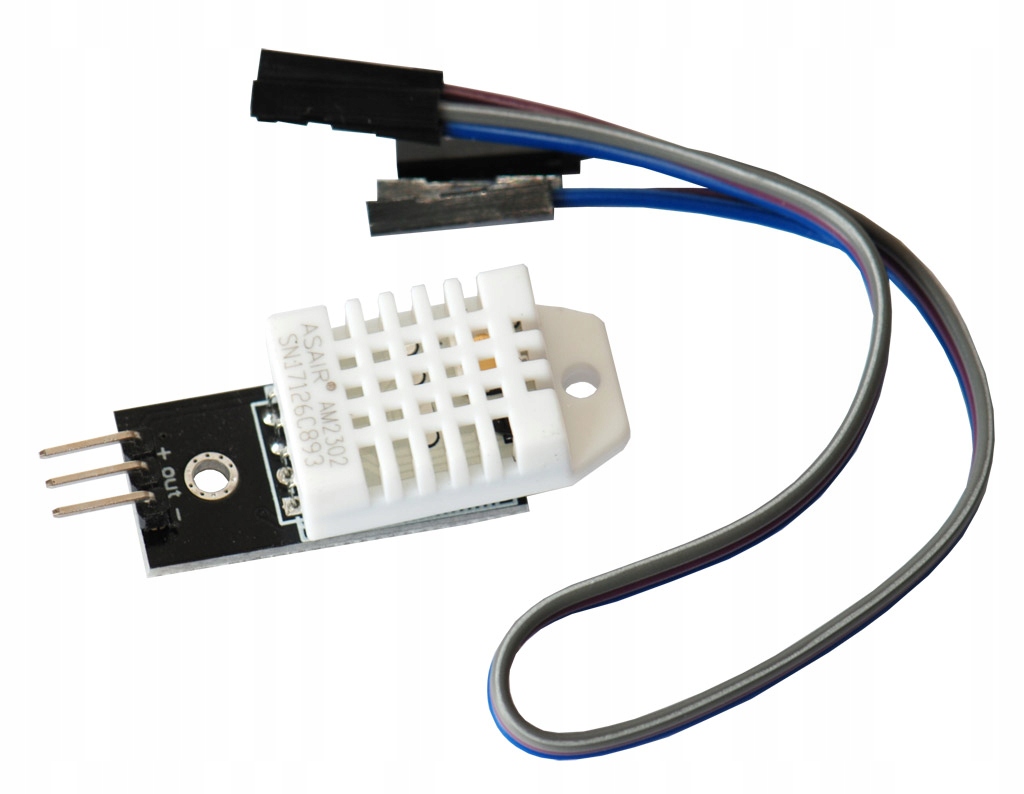

Czujnik temperatury i wilgotności DHT22 do Arduino, ESP

Opis produktu

DHT22 to cyfrowy czujnik do pomiaru temperatury i wilgotności względnej. Według specyfikacji odświeża dane co 2 sekundy i współpracuje z platformami takimi jak Arduino, ESP32, ESP8266 oraz Raspberry Pi.

Cechy produktu

• pomiar temperatury i wilgotności względnej
• cyfrowe wyjście danych, opisane jako 1-Wire
• zakres temperatury: -40–80°C
• zakres wilgotności: 0–100% RH
• odświeżanie danych co 2 sekundy
• zasilanie podane jako 3,3–6 V

Cechy szczegółowe

• Pomiar dwóch wielkości: pozwala monitorować temperaturę i wilgotność względną za pomocą jednego czujnika.
• Cyfrowe wyjście danych: umożliwia przekazywanie odczytów do mikrokontrolera przez linię DATA.
• Zakres temperatury -40–80°C: pozwala obserwować temperaturę w szerokim zakresie podanym w specyfikacji.
• Zakres wilgotności 0–100% RH: umożliwia odczyt wilgotności względnej w zakresie podanym przez sprzedawcę.
• Odświeżanie co 2 sekundy: określa minimalny odstęp aktualizacji danych wskazany w materiale źródłowym.
• Niewielki pobór prądu podczas pomiaru: w źródle podano 1–1,5 mA.

Zastosowanie

• stacje pogodowe i projekty pomiarowe DIY
• monitorowanie temperatury i wilgotności w pomieszczeniach
• projekty automatyki domowej
• monitorowanie warunków w szklarni lub przy hodowli roślin
• projekty edukacyjne i modelarskie
• prototypy z mikrokontrolerami Arduino, ESP32 lub ESP8266
• projekty z Raspberry Pi

Specyfikacja techniczna

• model: DHT22
• mierzona wielkość: temperatura i wilgotność względna
• zakres pomiaru temperatury: -40–80°C
• dokładność pomiaru temperatury: ±0,5°C
• zakres pomiaru wilgotności: 0–100% RH
• dokładność pomiaru wilgotności: ±2% RH typowo; ±5% RH maksymalnie
• częstotliwość odświeżania danych: co 2 sekundy
• typ wyjścia: cyfrowe, określone w źródle jako 1-Wire
• napięcie zasilania: 3,3–6 V według specyfikacji źródłowej; zalecane 5 V
• pobór prądu podczas pomiaru: 1–1,5 mA według źródła
• wymiary: 15,1 × 25 × 7,7 mm

Zasilanie

W specyfikacji podano zakres 3,3–6 V i zalecane 5 V. W opisie połączeń widnieje natomiast zakres 3,3–5 V. Przed podłączeniem należy zweryfikować dopuszczalne napięcie dla konkretnej wersji czujnika; nie przekraczać napięcia dopuszczonego dla egzemplarza. Źródło podaje pobór 1–1,5 mA podczas pomiaru.

Instrukcja

1. Ustal wersję czujnika i sprawdź oznaczenia jego wyprowadzeń. Źródło nie określa kolejności pinów.
2. Podłącz VCC do odpowiedniego napięcia zasilania, GND do masy, a DATA do pinu cyfrowego mikrokontrolera. Ustal napięcie zasilania po weryfikacji rozbieżnych zakresów podanych w materiale.
3. Wybierz oprogramowanie i bibliotekę odpowiednie dla używanej platformy oraz wariantu czujnika. Materiał źródłowy nie podaje nazwy biblioteki ani jej konfiguracji.
4. Odczytuj dane nie częściej niż co 2 sekundy, zgodnie z podaną częstotliwością odświeżania.

Kod przykładowy pominięto: materiał nie określa dokładnego wariantu, pinów mikrokontrolera ani wymaganej biblioteki.

Podłączenie

Według materiału czujnik występuje w wersji trzy- lub czteropinowej. Wymienione sygnały to VCC (zasilanie), DATA (dane) i GND (masa); czwarty pin, jeśli występuje, jest oznaczony jako NC i nie jest podłączany. DATA należy połączyć z pinem cyfrowym mikrokontrolera. Źródło nie podaje kolejności pinów ani numeru pinu mikrokontrolera — sprawdź oznaczenia konkretnego egzemplarza przed podłączeniem.

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi

Informacje bezpieczeństwa

• Przed zasileniem sprawdź oznaczenia wyprowadzeń i dopuszczalne napięcie konkretnej wersji czujnika.
• Podłączaj czujnik przy wyłączonym zasilaniu, aby ograniczyć ryzyko zwarcia lub błędnego podłączenia.
• Używaj go wyłącznie w granicach parametrów elektrycznych i pomiarowych podanych dla egzemplarza.
• Zabezpiecz układ przed zwarciem, wilgocią na połączeniach i uszkodzeniami mechanicznymi.
• Montaż i podłączenie powinny być wykonywane przez osobę umiejącą bezpiecznie pracować z elektroniką niskonapięciową.

Ostrzeżenia

• Nie przekraczaj dopuszczalnego napięcia zasilania; materiał podaje rozbieżne wartości graniczne 5 V i 6 V, dlatego zakres trzeba zweryfikować dla konkretnej wersji.
• Nie podłączaj zasilania do pinu DATA ani nie zwieraj wyprowadzeń.
• Nie zakładaj kolejności pinów na podstawie samego kształtu elementu — sprawdź oznaczenia wersji.
• Nie zanurzaj czujnika ani nie narażaj nieosłoniętych połączeń na wodę lub kondensację.
• Nie traktuj odczytów jako pomiarów wzorcowych ani jako jedynej podstawy działania urządzeń zabezpieczających.

Przeznaczenie produktu

• Pomiar temperatury i wilgotności w projektach elektronicznych niskonapięciowych.
• Prototypy, projekty DIY i edukacyjne oraz monitorowanie warunków środowiskowych.

Zastosowania wykluczone

• Nie używać jako jedynego elementu systemu bezpieczeństwa ani do funkcji, w których błąd pomiaru może zagrażać zdrowiu lub życiu.
• Nie używać w urządzeniach medycznych ani jako przyrządu pomiarowego wymagającego potwierdzonej kalibracji.
• Nie stosować poza podanym zakresem temperatury, wilgotności i napięcia zasilania.

Zawartość zestawu

• Czujnik temperatury i wilgotności DHT22

Najczęstsze pytania

Jakie wielkości mierzy DHT22?
Temperaturę i wilgotność względną.

Jak często można odświeżać dane?
W materiale podano odświeżanie co 2 sekundy.

Jakie napięcie zasilania jest wymagane?
Specyfikacja podaje 3,3–6 V i zaleca 5 V, natomiast opis połączeń podaje 3,3–5 V. Należy zweryfikować zakres dla konkretnej wersji czujnika.

Czy czujnik ma określoną kolejność pinów?
Materiał wymienia VCC, DATA, GND i opcjonalnie NC, ale nie określa kolejności pinów. Trzeba sprawdzić oznaczenia egzemplarza.

Z jakimi platformami jest wymieniana zgodność?
Źródło wymienia Arduino, ESP32, ESP8266 i Raspberry Pi.

O produkcie

DHT22 może służyć jako element prostego układu monitorującego warunki otoczenia. Odczyty temperatury i wilgotności można wykorzystać w stacji pomiarowej DIY, projekcie edukacyjnym albo prototypie automatyki domowej. Przed rozpoczęciem pracy należy sprawdzić oznaczenia wyprowadzeń i napięcie właściwe dla konkretnej wersji, ponieważ dane o zakresie zasilania w materiale są niespójne.

Dlaczego warto

• Jeden czujnik mierzy temperaturę i wilgotność względną.
• Podany zakres temperatury wynosi -40–80°C.
• Podany zakres wilgotności wynosi 0–100% RH.
• Cyfrowe wyjście danych ułatwia połączenie z mikrokontrolerem.
• Źródło wymienia zgodność z Arduino, ESP32, ESP8266 i Raspberry Pi.
