Opis
Opis produktu

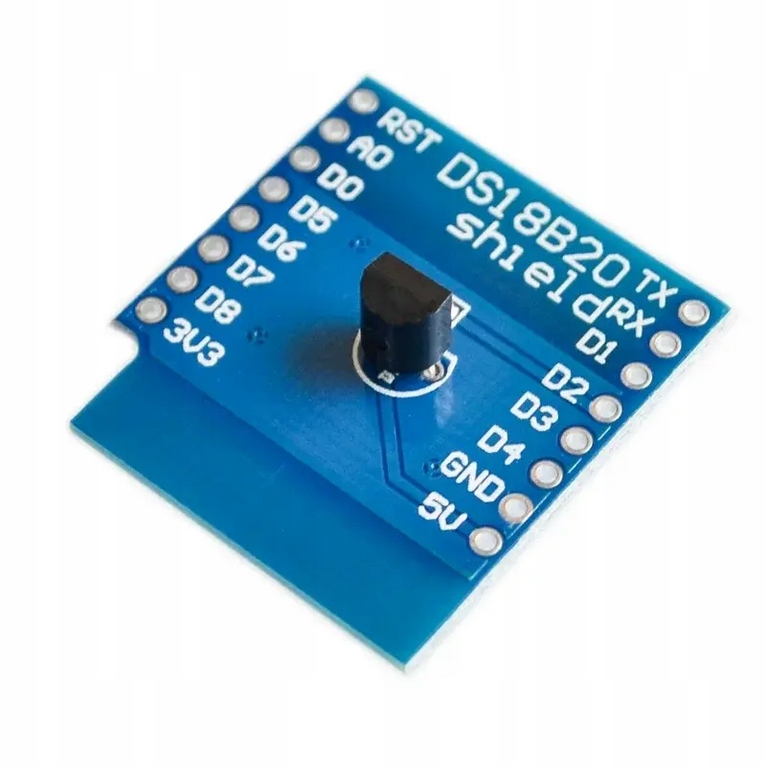

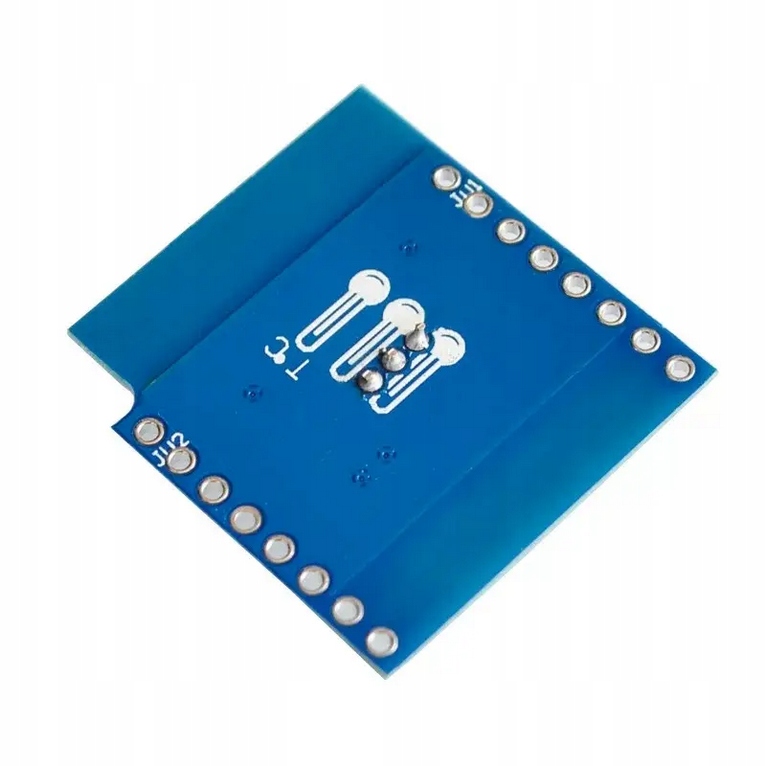

Nakładka Shield D1 Mini z cyfrowym czujnikiem temperatury DS18B20 komunikuje się przez interfejs 1-Wire. Według specyfikacji mierzy temperaturę w zakresie od -55°C do 125°C, a deklarowana dokładność ±0,5°C dotyczy zakresu od -10°C do 85°C.
Cechy produktu
- czujnik temperatury DS18B20
- interfejs cyfrowy 1-Wire
- zakres pomiaru: -55°C do 125°C
- rozdzielczość: 9–12 bitów
- nakładka do D1 Mini
- możliwość podłączenia wielu czujników przez 1-Wire
Cechy szczegółowe
- Cyfrowy interfejs 1-Wire: umożliwia komunikację z czujnikiem za pomocą jednej linii danych.
- Zakres pomiaru od -55°C do 125°C: pozwala wykorzystać czujnik w projektach wymagających pomiaru w szerokim zakresie temperatur.
- Dokładność ±0,5°C w zakresie od -10°C do 85°C: określa deklarowaną dokładność w podanym przedziale temperatur.
- Rozdzielczość 9–12 bitów: umożliwia wybór jednej z wymienionych rozdzielczości.
- Forma nakładki D1 Mini: ułatwia połączenie z płytką D1 Mini.
- Możliwość pracy wielu czujników na 1-Wire: pozwala rozbudować układ o kolejne czujniki korzystające z tego interfejsu.
Zastosowanie
- pomiar temperatury w pomieszczeniach
- projekty stacji pogodowych DIY
- monitorowanie temperatury cieczy lub powierzchni, z uwzględnieniem zabezpieczenia czujnika odpowiedniego do środowiska
- projekty IoT i automatyki domowej
- układy inteligentnego sterowania zależnego od temperatury
Specyfikacja techniczna
- typ: nakładka z cyfrowym czujnikiem temperatury
- czujnik: DS18B20
- interfejs: 1-Wire
- zakres temperatury: -55°C do 125°C
- dokładność pomiaru: ±0,5°C w zakresie od -10°C do 85°C
- rozdzielczość: 9–12 bitów
- napięcie zasilania: 3,3–5 V
- połączenie z D1 Mini: VCC–5V, GND–GND, Data–D2
- deklarowana kompatybilność: D1 Mini, ESP8266, ESP32
- waga produktu z opakowaniem jednostkowym: 0,010 kg
- EAN: 5907173410726
Zasilanie
Podany zakres zasilania modułu wynosi 3,3–5 V. W opisie połączenia z D1 Mini wskazano podłączenie VCC do 5V i GND do GND. Nie podano informacji o poborze prądu ani o alternatywnych sposobach zasilania.
Instrukcja
- Przed podłączeniem sprawdź oznaczenia pinów na nakładce i płytce D1 Mini.
- Umieść nakładkę na zgodnych złączach D1 Mini, jeśli jej układ pinów odpowiada płytce.
- Dla połączenia z D1 Mini podłącz VCC do 5V, GND do GND, a Data do D2.
- Zasil układ napięciem zgodnym z zakresem podanym dla modułu.
- W środowisku programistycznym skonfiguruj odczyt czujnika DS18B20 na magistrali 1-Wire. Materiał źródłowy nie wskazuje bibliotek ani przykładowego programu, dlatego nie zamieszczono kodu Arduino.
Podłączenie
| Pin nakładki | Połączenie z D1 Mini |
|—|—|
| VCC | 5V |
| GND | GND |
| Data | D2 |
Kompatybilność
- D1 Mini
- ESP8266
- ESP32
Informacje bezpieczeństwa
- Podłączaj moduł wyłącznie do obwodu niskonapięciowego o napięciu zgodnym z podanym zakresem 3,3–5 V.
- Przed zmianą połączeń odłącz zasilanie.
- Sprawdź polaryzację i oznaczenia pinów przed uruchomieniem, aby ograniczyć ryzyko uszkodzenia modułu lub płytki.
- Chroń elektronikę przed wilgocią, kondensacją, zabrudzeniami i uszkodzeniami mechanicznymi.
- Używaj modułu w sposób uniemożliwiający przypadkowe zwarcie styków.
- Podczas prac montażowych zachowaj ostrożność i przechowuj moduł poza zasięgiem małych dzieci.
Ostrzeżenia
- Nie podawaj napięcia wyższego niż 5 V ani odwrotnej polaryzacji.
- Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.
- Zakres pomiarowy czujnika nie określa odporności całej nakładki na temperaturę, wilgoć ani zanurzenie.
- Nie zakładaj, że czujnik jest wodoodporny; źródło nie podaje stopnia ochrony ani konstrukcji sondy.
- Nie używaj modułu w instalacjach sieciowych ani w zastosowaniach, w których awaria pomiaru może spowodować zagrożenie.
Przeznaczenie produktu
- edukacyjne i hobbystyczne projekty elektroniczne
- pomiary temperatury w niskonapięciowych układach DIY
- prototypy automatyki domowej, stacji pogodowych i systemów IoT
Zastosowania wykluczone
- zastosowania medyczne lub diagnostyczne
- systemy bezpieczeństwa życia i układy, w których błędny odczyt może bezpośrednio zagrażać zdrowiu lub życiu
- bezpośrednie podłączanie do instalacji wysokiego napięcia
- zastosowania w wilgoci lub zanurzeniu bez potwierdzonej ochrony czujnika i modułu
Zawartość zestawu
- nakładka Shield D1 Mini z czujnikiem temperatury DS18B20
Najczęstsze pytania
Jaki czujnik znajduje się na nakładce?
Według opisu produktu jest to cyfrowy czujnik temperatury DS18B20.
Jaki jest zakres pomiaru temperatury?
Podany zakres wynosi od -55°C do 125°C.
Jaka dokładność jest deklarowana?
±0,5°C w zakresie temperatur od -10°C do 85°C.
Jak podłączyć nakładkę do D1 Mini?
VCC do 5V, GND do GND, a Data do D2.
Czy można podłączyć więcej czujników?
Opis wskazuje możliwość podłączenia wielu czujników przez interfejs 1-Wire; sposób realizacji dodatkowych połączeń nie został podany.
Czy czujnik jest wodoodporny?
Materiał źródłowy nie określa stopnia ochrony ani wodoodporności, dlatego nie należy zakładać, że czujnik można zanurzać.
O produkcie
Nakładka łączy formę przeznaczoną do D1 Mini z cyfrowym czujnikiem temperatury DS18B20. Komunikacja odbywa się przez 1-Wire, a materiał źródłowy podaje możliwość podłączenia wielu czujników korzystających z tego interfejsu. Moduł można wykorzystać w prototypach monitorujących temperaturę, takich jak projekty automatyki domowej, stacje pogodowe DIY i układy IoT. Dla połączenia z D1 Mini wskazano piny 5V, GND i D2. Opis nie określa konstrukcji czujnika ani jego odporności na wodę.
Dlaczego warto
- czujnik DS18B20 z cyfrowym interfejsem 1-Wire
- nakładka przeznaczona do D1 Mini
- deklarowany zakres pomiaru od -55°C do 125°C
- określona dokładność ±0,5°C w zakresie od -10°C do 85°C
- rozdzielczość w zakresie 9–12 bitów
- wskazane połączenia z D1 Mini: 5V, GND i D2
Opinie
Na razie nie ma opinii o produkcie.
