Opis

– :

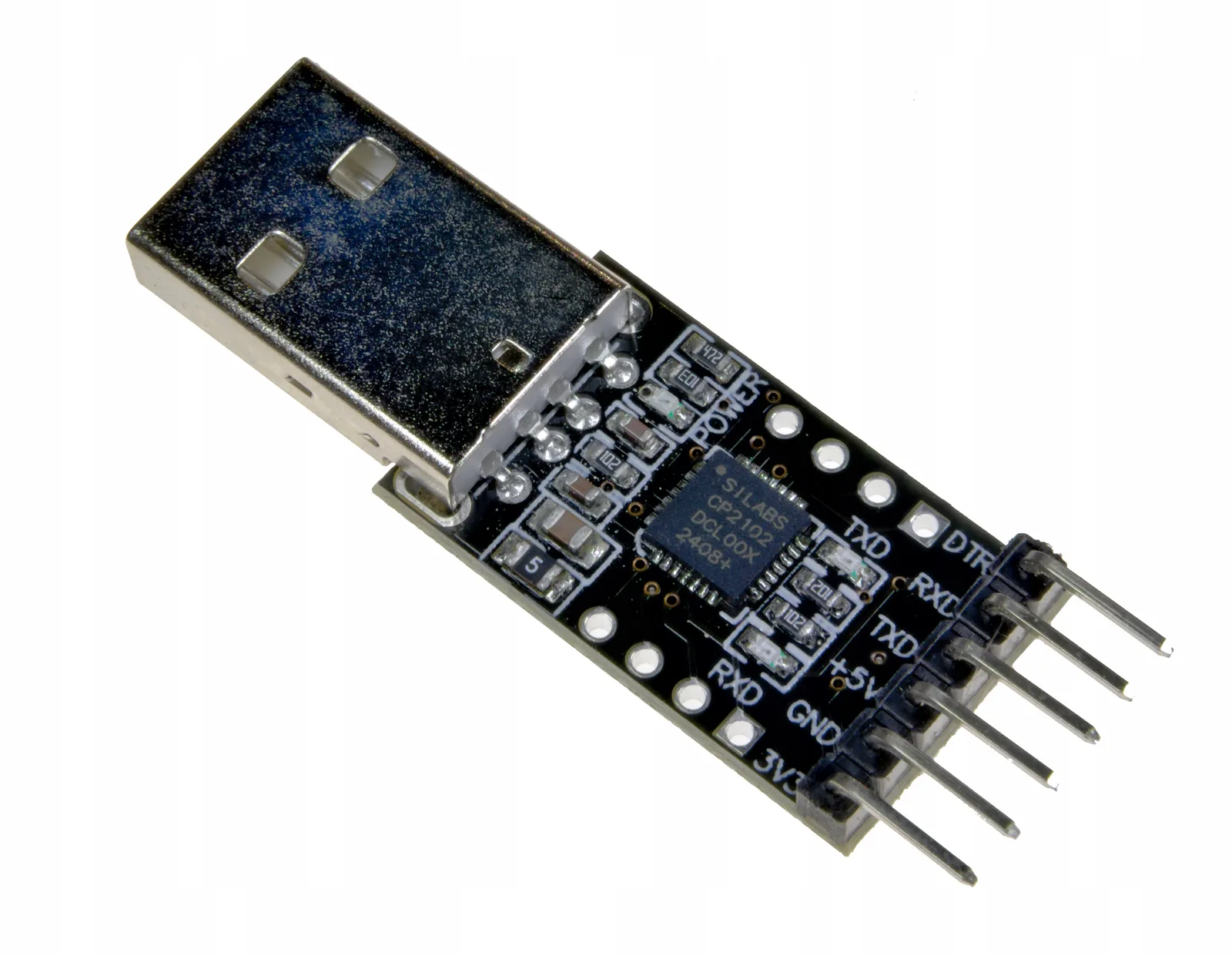

Konwerter USB UART CP2102 3.3V/5V z DTR

– :

Konwerter USB-UART z układem CP2102 zapewnia stabilne połączenie szeregowe z mikrokontrolerami, płytkami deweloperskimi i modułami komunikacyjnymi. Dzięki wyprowadzeniu linii DTR możliwe jest automatyczne resetowanie układów podczas programowania, co jest szczególnie przydatne w pracy z ESP32 i ESP8266.

Dostępne napięcia 3.3V i 5V sprawiają, że moduł jest uniwersalny i bezpieczny w użyciu.

– :

Cechy produktu:

✔ Stabilna komunikacja szeregowa przez USB

✔ Układ CP2102 – niezawodny, z szerokim wsparciem systemowym

✔ Obsługa napięć 3.3V i 5V (z USB)

✔ Wyprowadzenie sygnału DTR – auto-reset ESP32/ESP8266

✔ Kompatybilność z Arduino, STM32, ESP, itp.

– :

Specyfikacja techniczna:

✔ Układ: CP2102

✔ Interfejs: USB 2.0 typ A

✔ Linie sygnałowe: DTR, RXD, TXD, GND

✔ Zasilanie: +5V (z USB), +3.3V (stabilizator)

✔ Napięcie logiki UART: 3.3V

✔ Prędkość transmisji: do 1 Mbps

✔ Kompatybilność: Windows, Linux, macOS

✔ Wymiary: ok. 25 × 15 mm

– :

Zastosowanie:

✔ Programowanie ESP32, ESP8266, STM32

✔ Komunikacja z modułami GPS, GSM, Bluetooth

✔ Wgrywanie firmware do Arduino Pro Mini, Lilypad

✔ Projekty DIY, testowanie układów UART

– :

Podłączenie (przykład – ESP32):

✔ GND → GND

✔ TXD → RX ESP32

✔ RXD → TX ESP32

✔ DTR → EN (RESET)

✔ +5V → zasilanie z USB (opcjonalne)

✔ +3.3V → zasilanie z wbudowanego stabilizatora (do 100 mA max)

– :

Prosty, kompaktowy i niezawodny – CP2102 to klasyczny wybór do komunikacji UART w projektach hobbystycznych i profesjonalnych. Dzięki linii DTR doskonale sprawdza się przy automatycznym programowaniu ESP32.

– :

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
