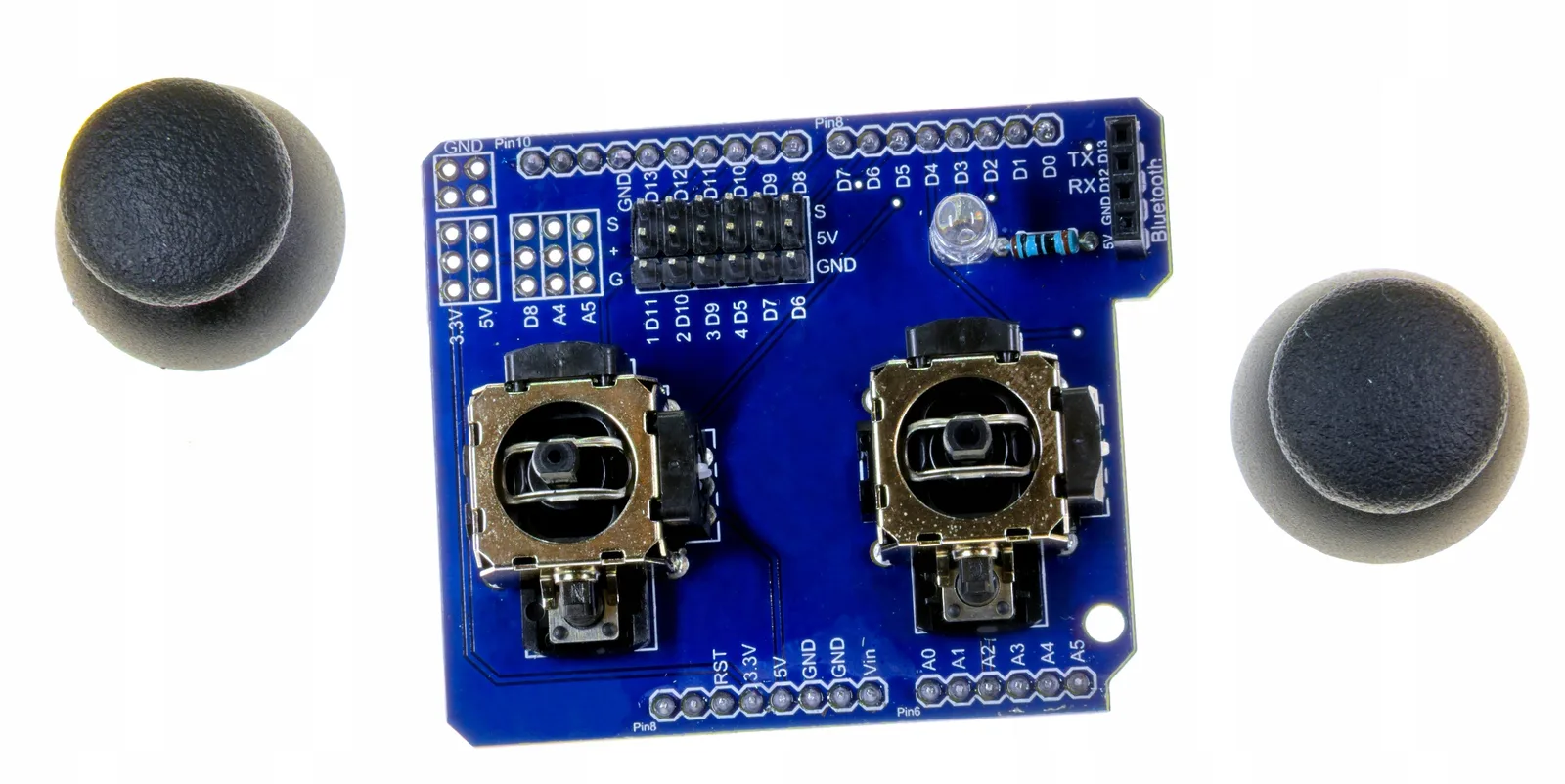

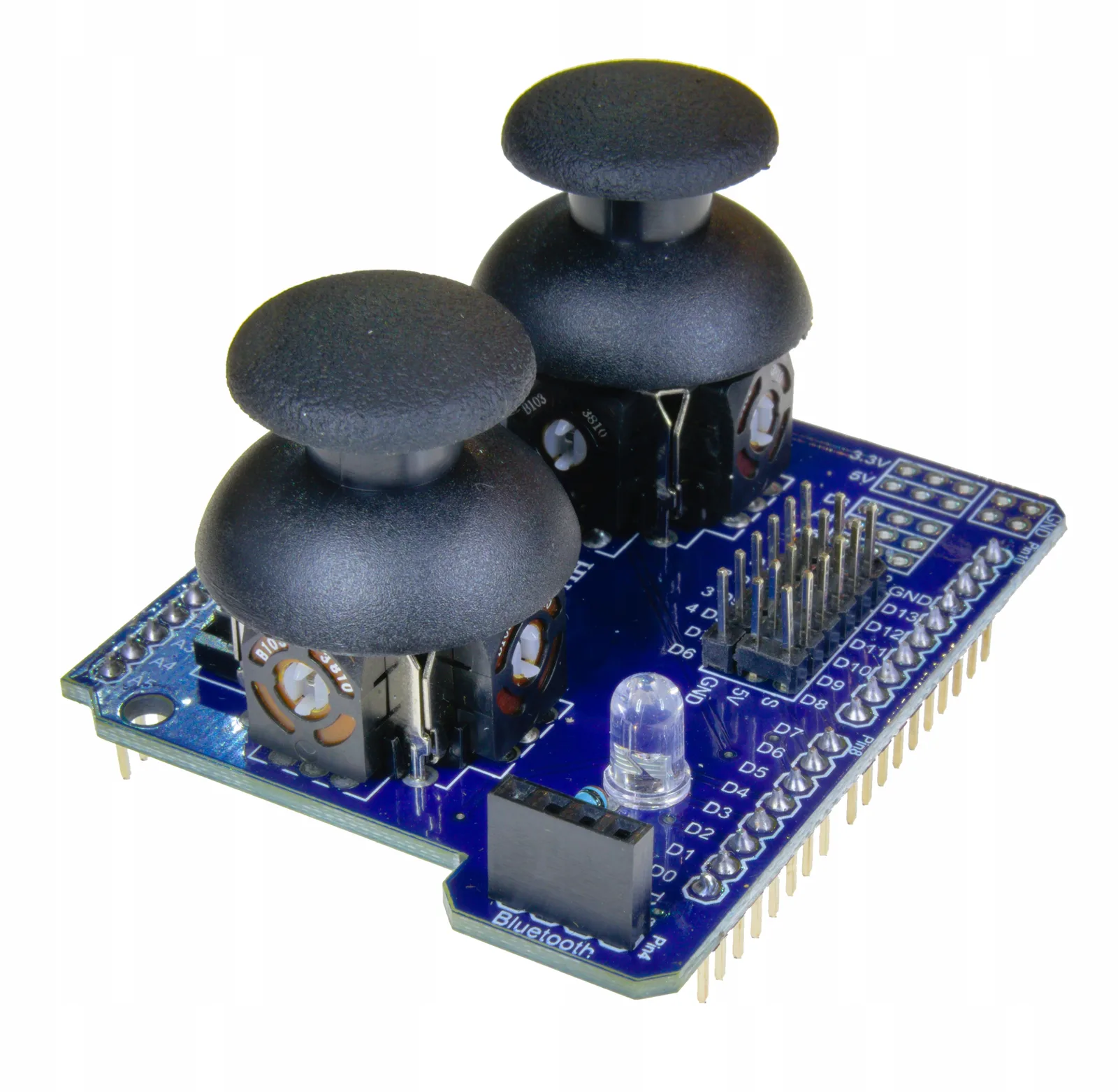

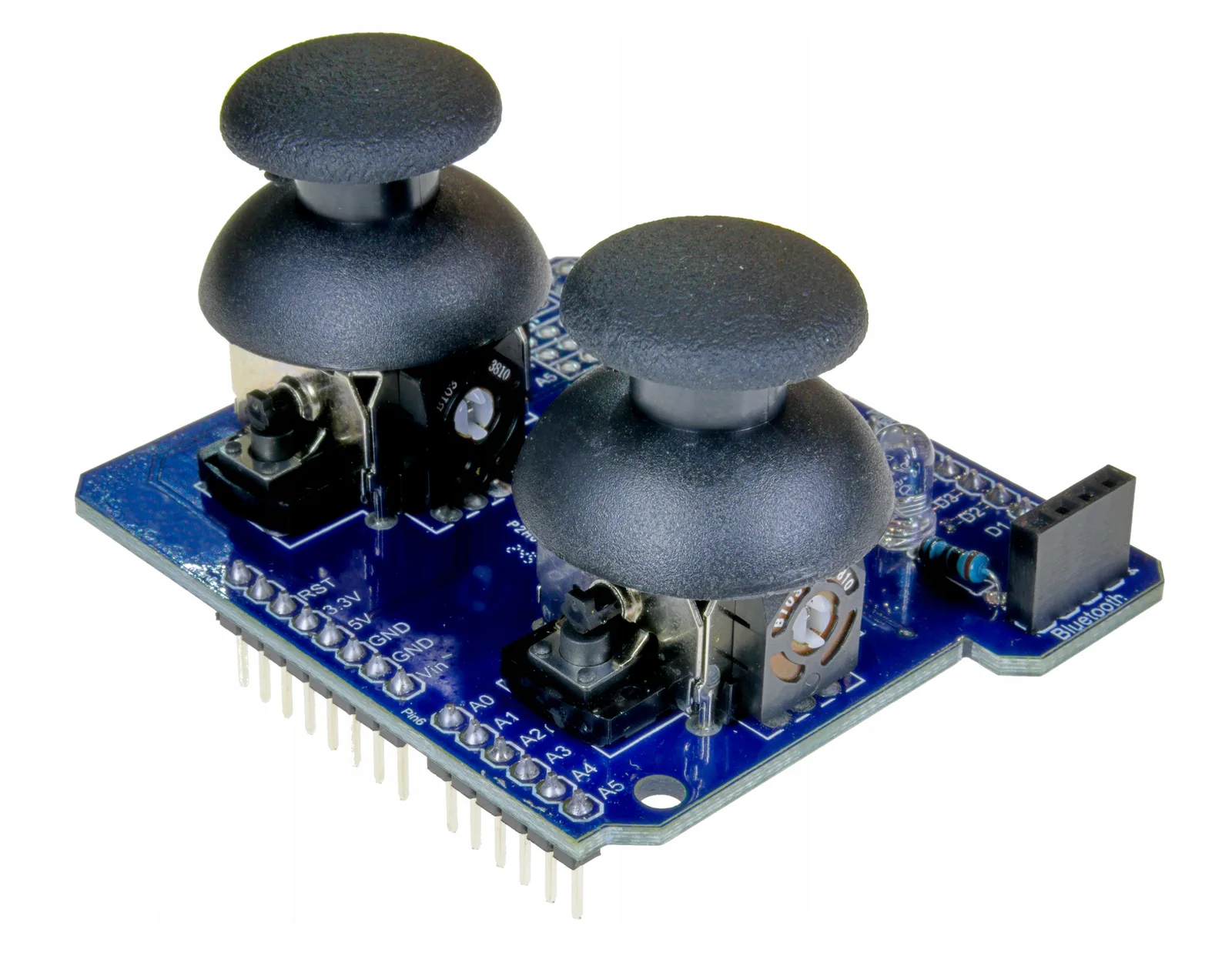

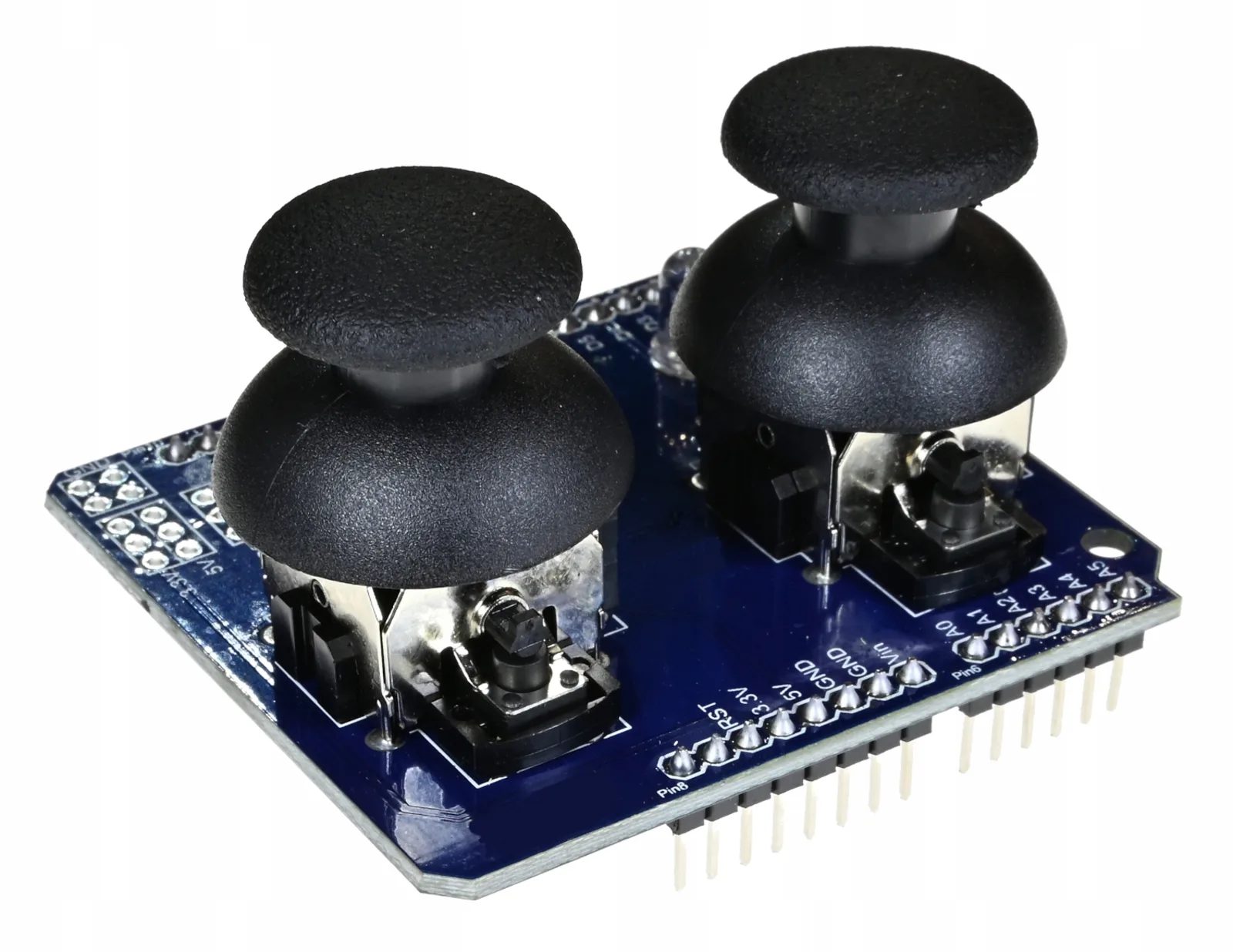

PS2 Joystick analogowy 2-osiowy + Z Arduino UNO Shield

– :

Joystick Shield UNO to rozszerzenie dla Arduino UNO, które oferuje dwa joysticki analogowe, każdy z dodatkowym klikiem (oś Z). Moduł doskonale sprawdza się w projektach zdalnego sterowania, robotyki, sterowania serwomechanizmami czy jako interfejs użytkownika w grach i aplikacjach interaktywnych.

Każdy joystick posiada dwie osie analogowe (X i Y) oraz przycisk (Z). Dodatkowo na płytce umieszczono złącza PWM dla serwomechanizmów oraz złącze komunikacyjne dla modułów Bluetooth (np. HC-05, HC-06).

– :

Cechy produktu:

✔ Kompatybilność z Arduino UNO / Leonardo

✔ Dwa joysticki analogowe (PS2) z przyciskami

✔ 2x osie X/Y + 2x klik Z (łącznie 4 analogowe + 2 cyfrowe)

✔ Złącza do podłączenia serw (D11, D10, D9, D5, D6, D7)

✔ Złącze komunikacyjne dla modułów Bluetooth HC-05/HC-06

✔ Wbudowana dioda

– :

Specyfikacja techniczna:

✔ Zasilanie: 5V (z Arduino)

✔ Interfejs joysticka: 4 wejścia analogowe (A0, A1, A2, A3) + 2 cyfrowe (D2, D4)

✔ Wyjścia PWM: D11, D10, D9, D5, D6, D7

✔ Złącze Bluetooth: TX/RX (D0/D1)

✔ Wymiary: kompatybilne z Arduino UNO R3

– :

Podłączenie:

Lewy joystick:

✔ Oś Y (góra–dół) → A0

✔ Oś X (lewo–prawo) → A1

✔ Przycisk (klik) → D2

Prawy joystick:

✔ Oś Y → A3

✔ Oś X → A2

✔ Przycisk (klik) → D4

Złącza PWM do serwomechanizmów:

✔ D11, D10, D9, D5, D6, D7 – umożliwiają bezpośrednie podłączenie serw

Złącze Bluetooth (dla HC-05 / HC-06):

✔ TX → D0 (RX Arduino)

✔ RX → D1 (TX Arduino)

– :

Zastosowanie:

✔ Zdalne sterowanie robotem lub pojazdem

✔ Sterowanie serwomechanizmami (np. kamery, ramiona, gimbale)

✔ Interaktywne gry i menu

✔ Projekty edukacyjne z obsługą wielu wejść i wyjść

✔ Interfejs użytkownika dla Arduino z joystickami

– :

Joystick Shield UNO to wszechstronne narzędzie do nauki i eksperymentów z Arduino. Dzięki dwóm joystickom i złączom PWM umożliwia budowę zaawansowanych projektów interaktywnych bez dodatkowego okablowania.

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
