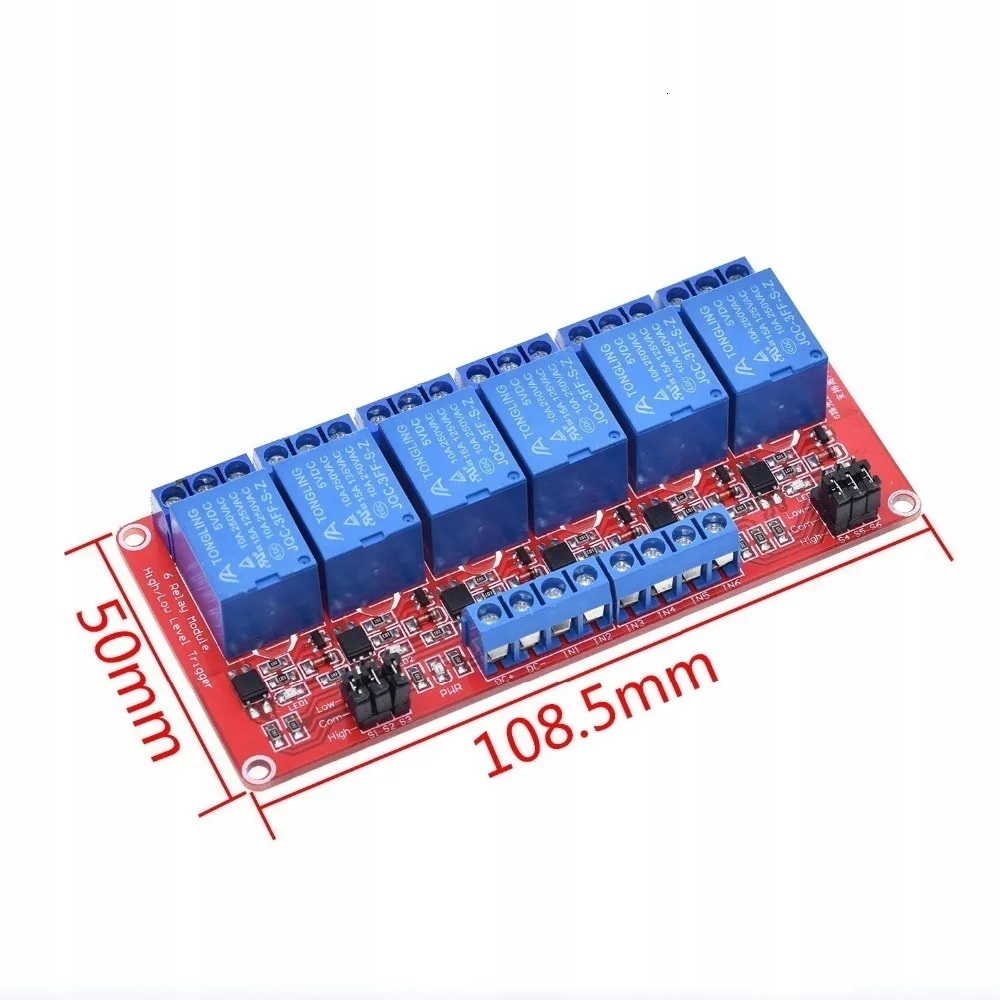

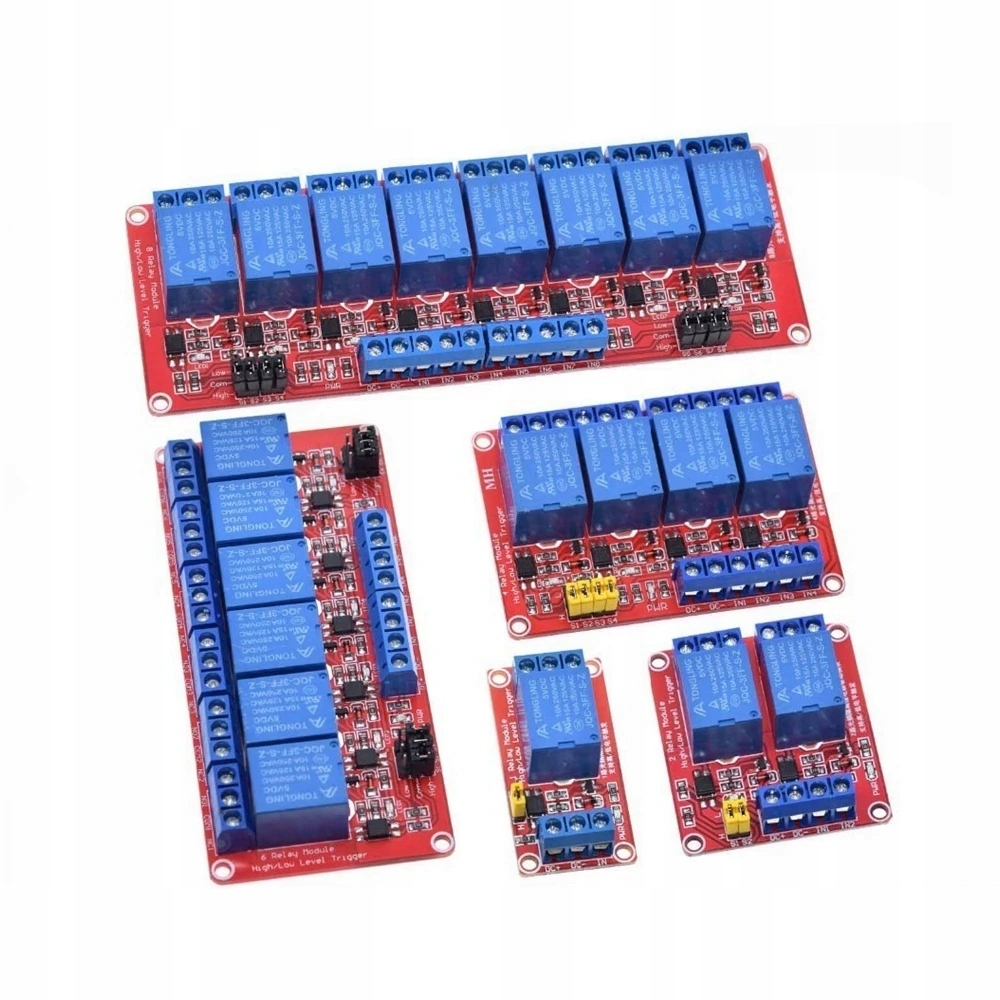

IMZ Moduł przekaźnika 5V 10A 6-kanałowy L/H ARK Arduino Raspberry Pi

Opis produktu

Sześciokanałowy moduł przekaźnikowy zasilany napięciem 5 V DC, przeznaczony do sterowania obwodami za pomocą sygnałów TTL. Ma optoizolację, wybór poziomu sterującego H/L, diody stanu oraz złącza śrubowe po stronie logiki i obciążenia.

Cechy produktu

• 6 kanałów
• Zasilanie 5 V DC
• Sterowanie TTL
• Wybór poziomu sterującego H/L
• Optyczna izolacja sygnału sterującego
• Diody LED stanu przekaźników
• Złącza śrubowe po stronie logiki i obciążenia
• Otwory montażowe

Cechy szczegółowe

• 6 kanałów: umożliwia niezależne przełączanie sześciu obwodów.
• Zasilanie 5 V DC: pozwala zasilać moduł napięciem stałym 5 V.
• Wejścia TTL: obsługują poziom niski 0–1,5 V i wysoki 2,5–5 V.
• Wybór poziomu H/L: pozwala dobrać sposób wyzwalania do układu sterującego.
• Optyczna izolacja sygnału sterującego: oddziela sygnał sterujący od strony przekaźników.
• Diody LED: ułatwiają obserwację stanu przekaźników.
• Złącza śrubowe: umożliwiają podłączenie przewodów po stronie logiki i obciążenia.
• Otwory montażowe: pozwalają zamocować moduł.

Zastosowanie

• Sterowanie oświetleniem, ogrzewaniem lub wentylacją w projektach automatyki.
• Projekty elektroniczne DIY.
• Sterowanie obwodami elektrycznymi z mikrokontrolera.
• Projekty z Arduino lub Raspberry Pi, z uwzględnieniem wymagań wejść TTL i właściwego podłączenia.

Specyfikacja techniczna

• liczba kanałów: 6
• napięcie zasilania: 5 V DC
• interfejs sterujący: TTL
• poziom niski: 0–1,5 V
• poziom wysoki: 2,5–5 V
• wybór poziomu sterującego: H/L
• izolacja sygnału sterującego: optyczna
• sygnalizacja: diody LED stanu przekaźników
• prąd znamionowy przekaźnika: do 10 A
• maksymalne napięcie przełączane podane w źródle: 250 V AC lub 30 V DC
• złącza: śrubowe po stronie logiki i obciążenia

Zasilanie

Moduł wymaga zasilania 5 V DC. Źródło nie podaje poboru prądu ani szczegółowego sposobu doprowadzenia zasilania do konkretnych zacisków; przed podłączeniem należy sprawdzić oznaczenia na płytce.

Instrukcja

1. Przed podłączeniem odłącz zasilanie modułu i obwodów przełączanych.
2. Sprawdź oznaczenia zacisków na płytce i ustal, które służą do zasilania, sterowania oraz podłączenia obciążenia. Źródło nie zawiera mapy pinów ani schematu zacisków.
3. Doprowadź do modułu zasilanie 5 V DC zgodnie z oznaczeniami producenta.
4. Podłącz sygnały sterujące TTL do właściwych wejść i ustaw wyzwalanie H/L odpowiednio do używanego układu.
5. Przy niepodłączonym obwodzie sieciowym sprawdź działanie wejść oraz wskazania diod LED.
6. Podłącz obciążenie dopiero po potwierdzeniu funkcji zacisków i upewnieniu się, że parametry obwodu nie przekraczają wartości znamionowych przekaźnika.

Nie podano układu pinów ani schematu zacisków, dlatego na podstawie dostępnych informacji nie można bezpiecznie przygotować przykładowego kodu ani szczegółowego schematu połączeń.

Podłączenie

Moduł ma złącza śrubowe po stronie logiki i po stronie obciążenia. Źródło nie podaje nazw ani rozmieszczenia zacisków, dlatego należy kierować się oznaczeniami na płytce i dokumentacją właściwego wariantu. Nie należy zgadywać połączeń zasilania, wejść sterujących ani styków przekaźników.

Kompatybilność

• Arduino
• Raspberry Pi
• Układy z wyjściami sterującymi TTL w zakresie podanym w specyfikacji

Informacje bezpieczeństwa

• Przed montażem i zmianą połączeń odłącz zasilanie modułu oraz przełączanego obwodu.
• Montuj i używaj modułu w suchym miejscu, na nieprzewodzącym podłożu, z zabezpieczonymi przewodami i zaciskami.
• Po stronie sterującej stosuj wyłącznie sygnały zgodne z podanym zakresem TTL oraz zasilanie 5 V DC.
• Praca z napięciem 250 V AC grozi porażeniem lub pożarem. Podłączanie takich obwodów powinno być wykonywane przez osobę o odpowiednich kwalifikacjach, przy zachowaniu właściwej izolacji i obudowy.
• Upewnij się, że prąd i napięcie obciążenia nie przekraczają wartości podanych dla przekaźnika.
• Nie dotykaj zacisków ani przewodów obwodu podczas pracy; przed serwisem sprawdź, czy obwód jest odłączony od źródła zasilania.

Ostrzeżenia

• Nie podawaj na moduł napięcia innego niż udokumentowane 5 V DC.
• Nie przekraczaj wartości znamionowych przekaźnika: do 10 A przy 250 V AC lub 30 V DC.
• Nie zakładaj, że moduł jest bezpieczny do bezpośredniego montażu w instalacji sieciowej bez odpowiedniej obudowy, izolacji i zabezpieczeń.
• Nie podłączaj przewodów do nieoznaczonych zacisków na podstawie domysłu.
• Nie zmieniaj połączeń przy włączonym zasilaniu.

Przeznaczenie produktu

• Moduł do edukacyjnych i hobbystycznych projektów elektroniki oraz automatyki.
• Przełączanie obwodów za pomocą sygnałów sterujących TTL, w granicach podanych parametrów.

Zastosowania wykluczone

• Nie jest urządzeniem samodzielnie zapewniającym ochronę przeciwporażeniową ani przeciwpożarową.
• Nie należy stosować go jako jedynego elementu układów bezpieczeństwa, awaryjnego wyłączania ani instalacji, których awaria może zagrażać życiu lub zdrowiu.
• Nie stosować poza podanymi parametrami napięcia i prądu.

Zawartość zestawu

Do weryfikacji: źródło nie określa jednoznacznie zawartości zestawu poza opisem modułu.

Najczęstsze pytania

Jakie jest napięcie zasilania modułu?
Moduł jest przeznaczony do zasilania napięciem 5 V DC.

Ile kanałów ma moduł?
Moduł ma sześć kanałów.

Jakie sygnały sterujące obsługuje?
Interfejs TTL: stan niski 0–1,5 V, a stan wysoki 2,5–5 V. Dostępny jest wybór poziomu sterującego H/L.

Jakie obciążenie może przełączać przekaźnik?
Podany prąd znamionowy wynosi do 10 A przy 250 V AC lub 30 V DC. Należy uwzględnić te limity i stosować odpowiednie zabezpieczenia.

Czy wiadomo, do których zacisków podłączyć przewody?
Opis źródłowy nie zawiera mapy zacisków. Przed podłączeniem należy sprawdzić oznaczenia na płytce lub dokumentację właściwego wariantu.

O produkcie

Moduł pozwala wykorzystać sygnały z mikrokontrolera do sterowania sześcioma obwodami za pomocą przekaźników. Optyczna izolacja sygnału sterującego, wybór logiki H/L i diody LED pomagają w integracji oraz diagnostyce projektu. Złącza śrubowe znajdują się po stronie logiki i obciążenia; przed montażem należy ustalić ich funkcje na podstawie oznaczeń płytki.

Dlaczego warto

• Sześć kanałów przekaźnikowych na jednym module.
• Optyczna izolacja sygnału sterującego.
• Wybór poziomu wyzwalania H/L.
• Diody LED do sygnalizacji stanu przekaźników.
• Złącza śrubowe po stronie logiki i obciążenia.
