Sterownik IMZ Moduł ESP32-32E z 2 przekaźnikami AC

Opis produktu

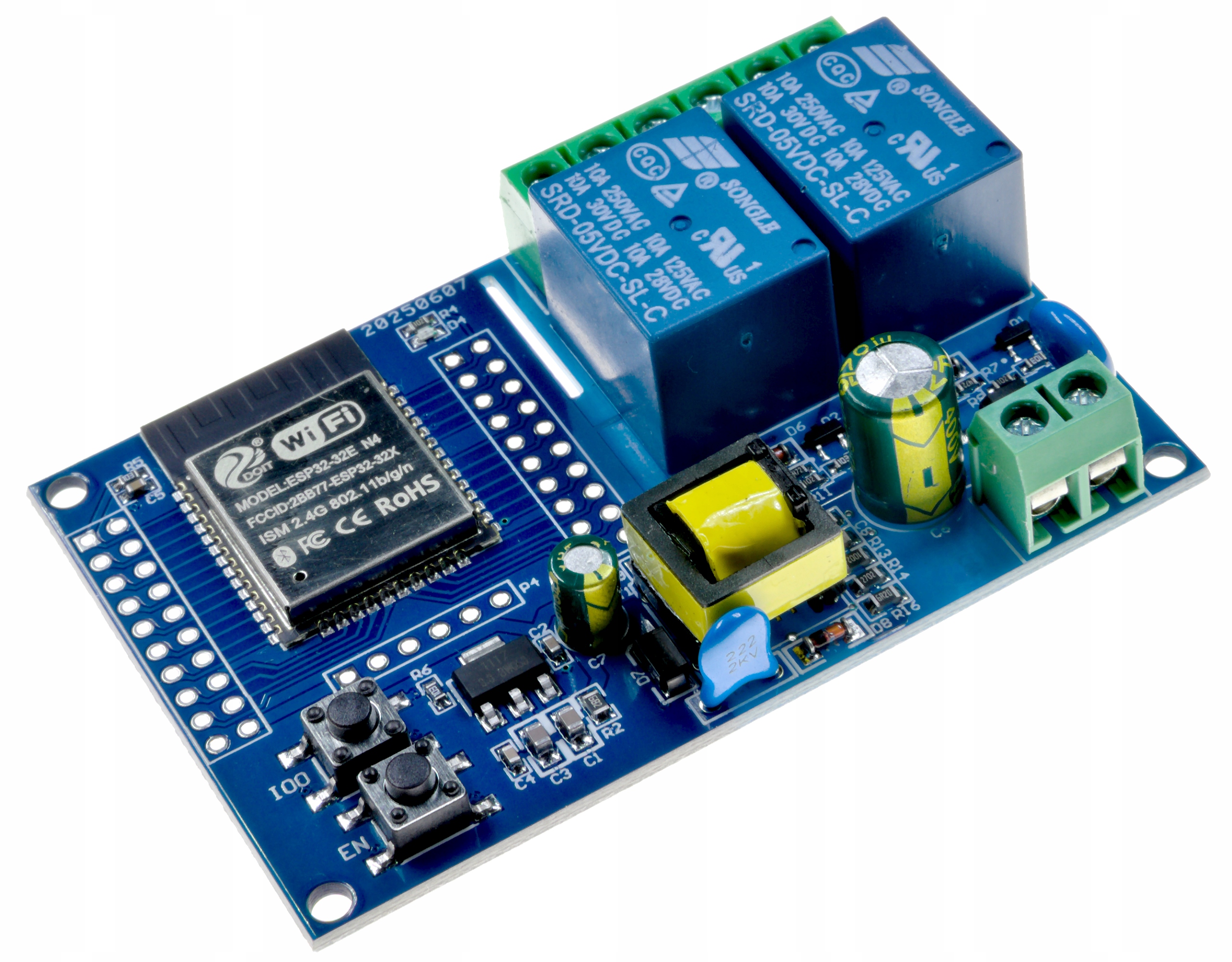

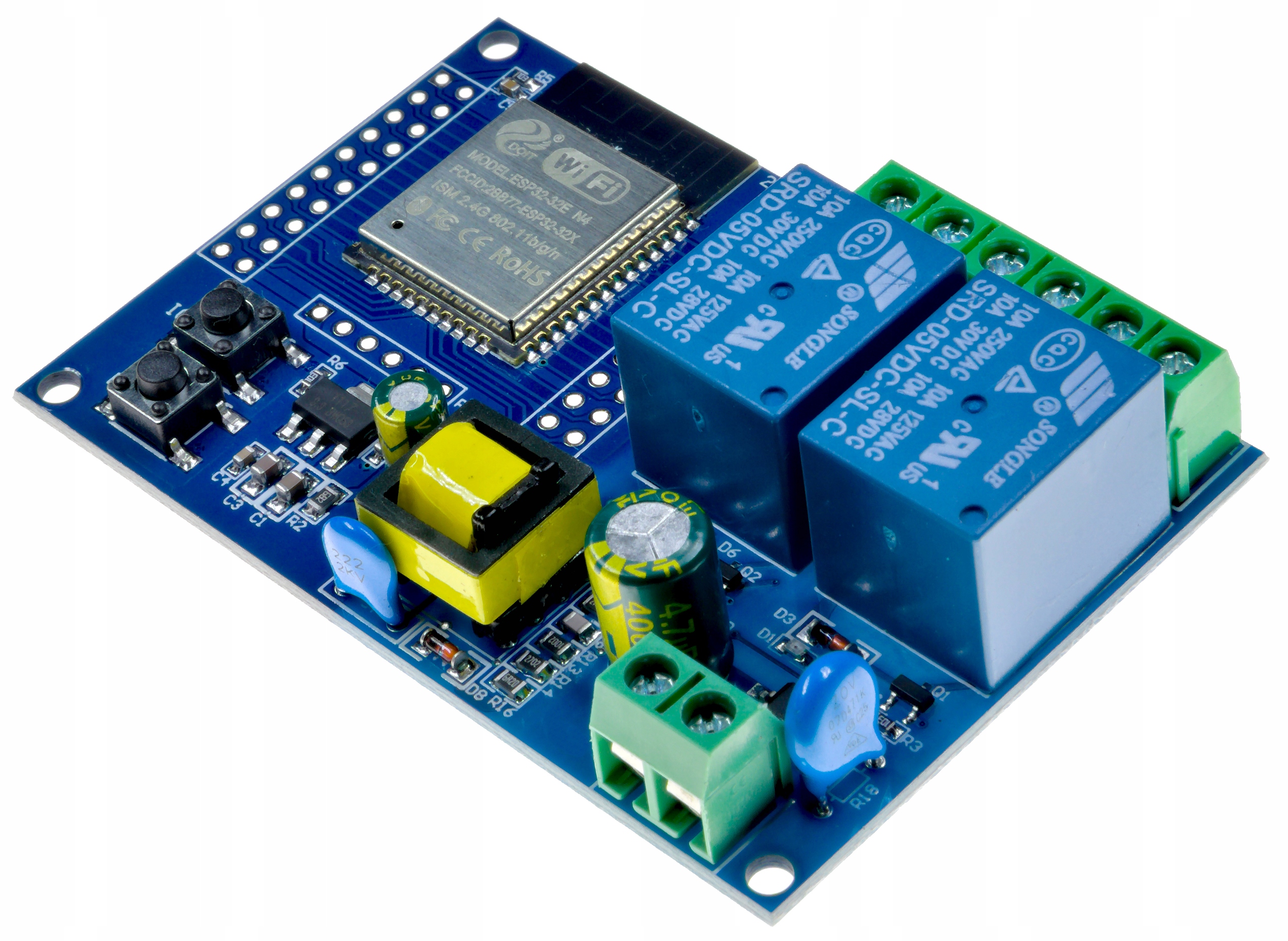

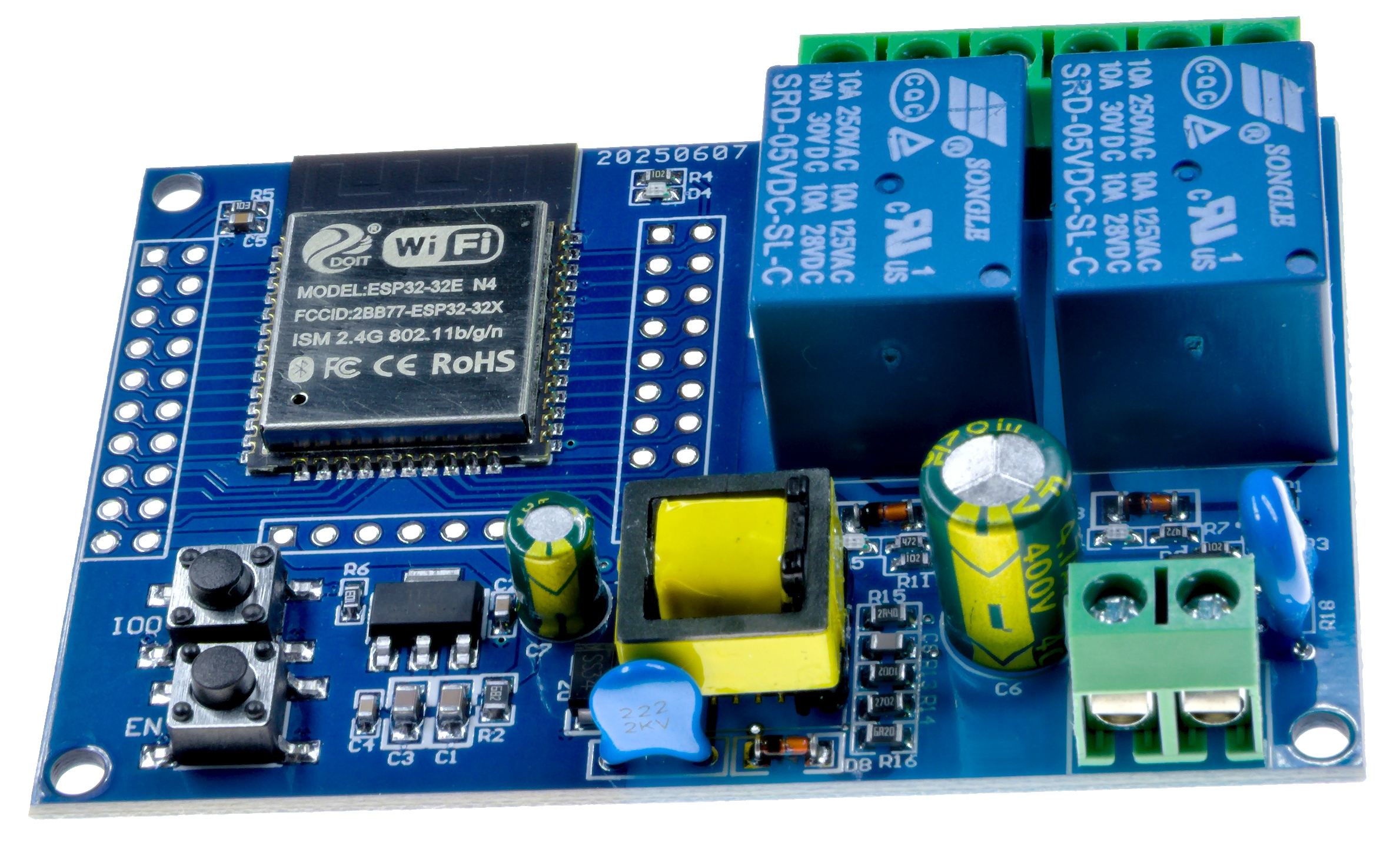

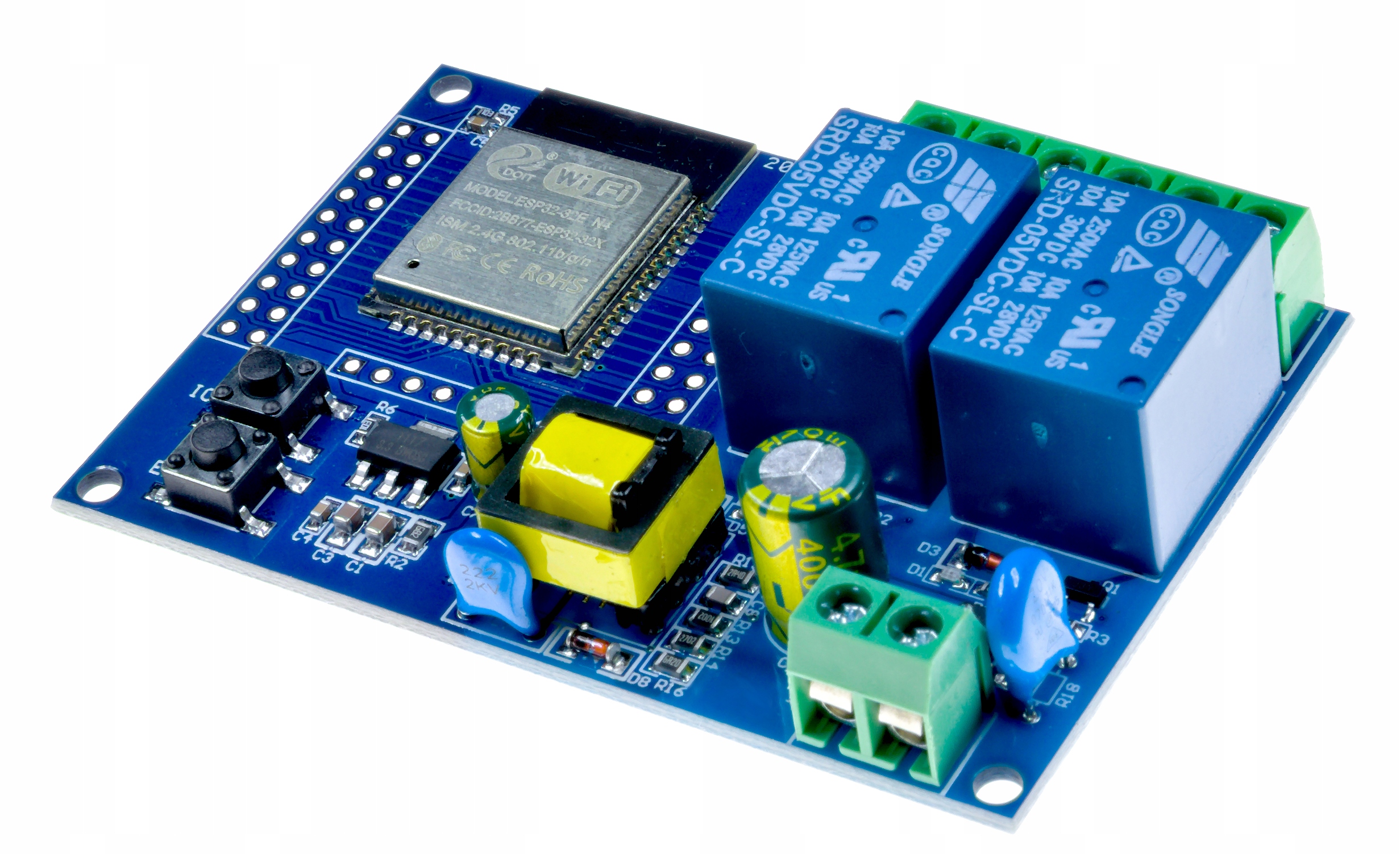

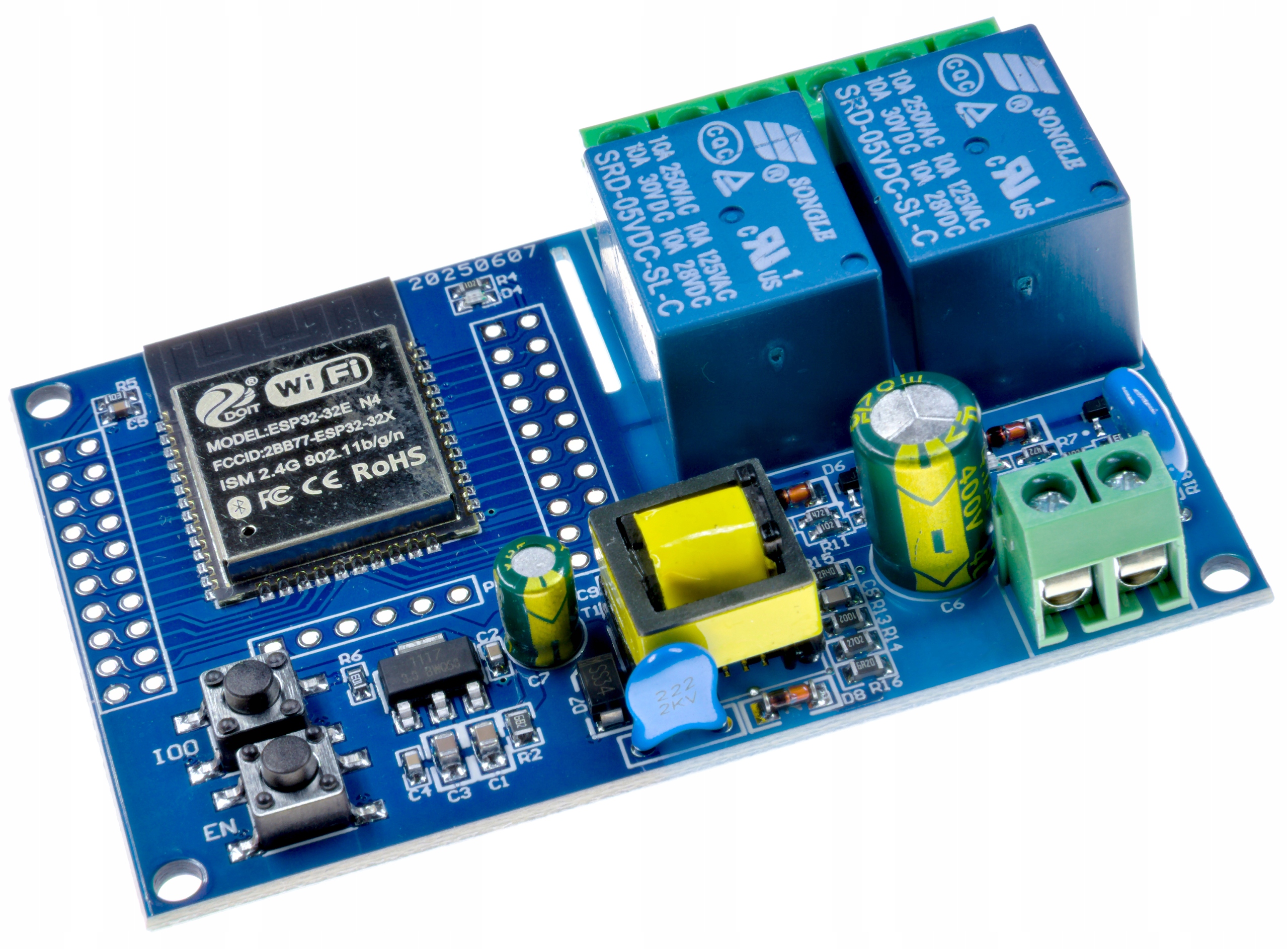

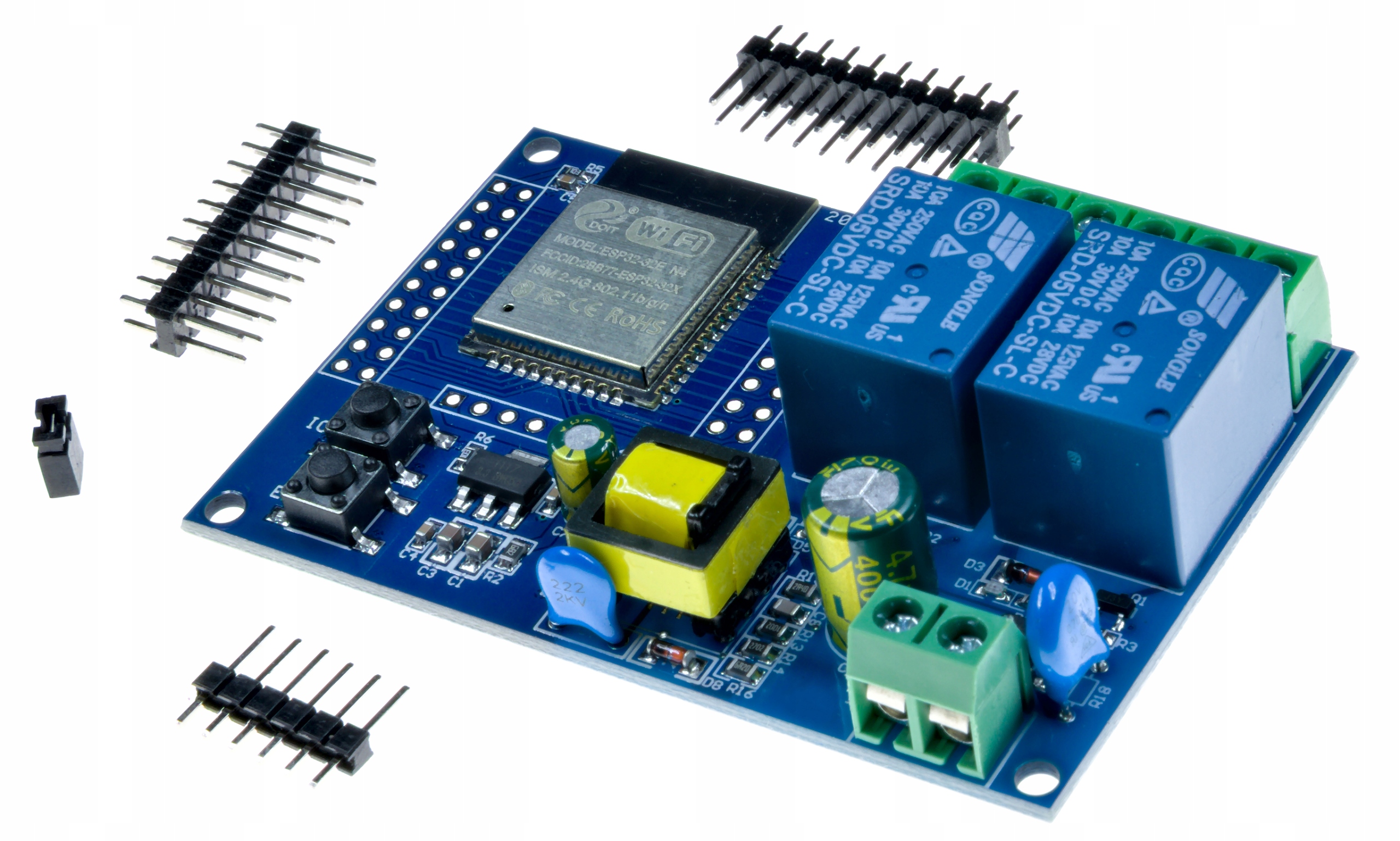

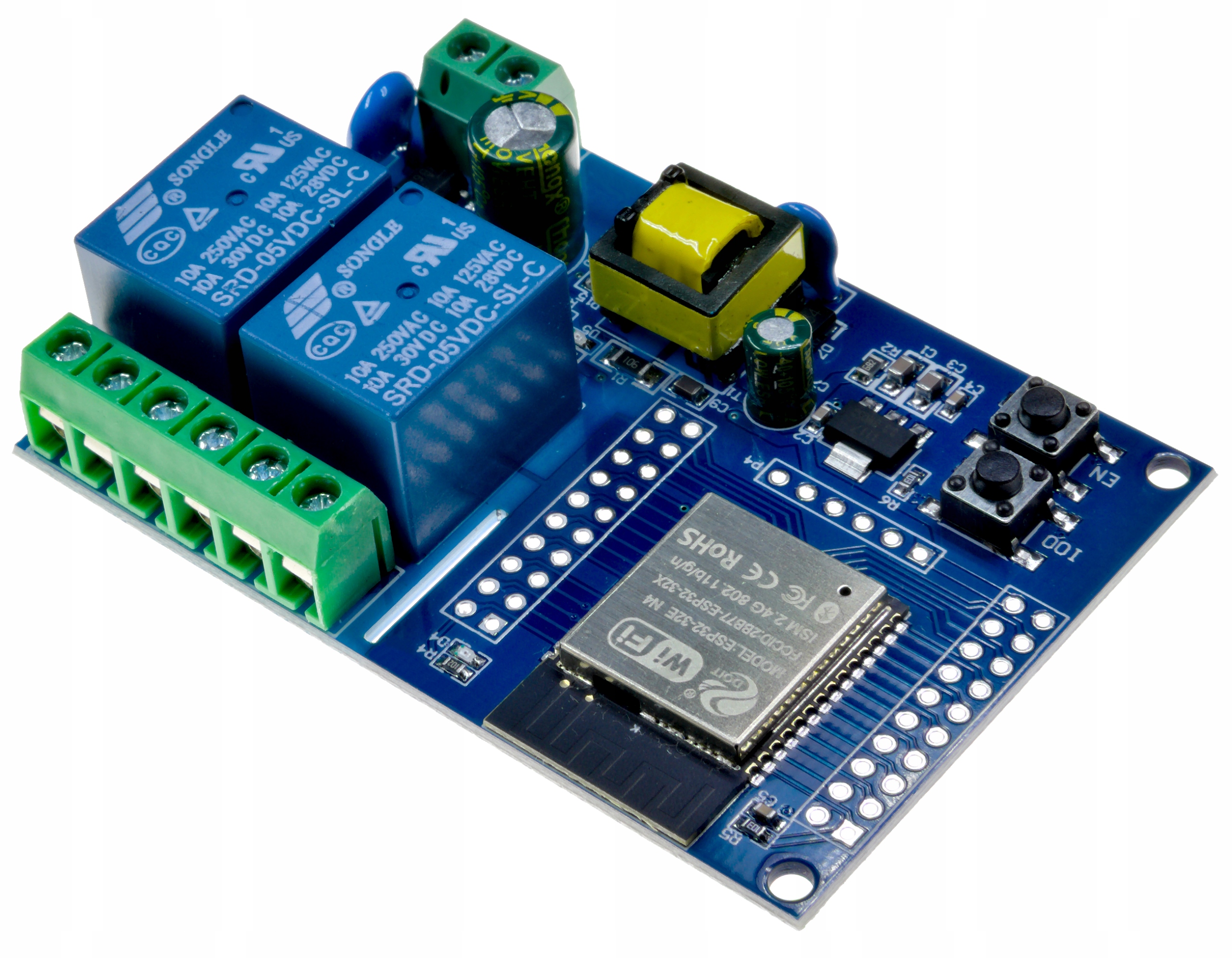

Płytka sterująca z modułem ESP32-32E, łącznością Wi-Fi 2,4 GHz i Bluetooth BLE oraz dwoma przekaźnikami 5 V. Wbudowany zasilacz przyjmuje napięcie AC 85–250 V, a do programowania udostępniono interfejs UART.

Cechy produktu

• ESP32-32E z pamięcią Flash 4 MB
• Wi-Fi 802.11 b/g/n 2,4 GHz
• Bluetooth BLE
• Dwa przekaźniki 5 V
• Wbudowany zasilacz AC 85–250 V → 5 V DC
• Wyprowadzone porty I/O i UART
• Przyciski reset i IO0
• Programowalna dioda LED i wskaźniki pracy przekaźników

Cechy szczegółowe

• ESP32-32E z pamięcią Flash 4 MB: umożliwia realizację programu sterującego na płytce.
• Wi-Fi 802.11 b/g/n 2,4 GHz i Bluetooth BLE: zapewniają opisane przez źródło interfejsy łączności bezprzewodowej.
• Dwa przekaźniki 5 V: pozwalają przełączać dwa obwody z użyciem styków NO, NC i COM; źródło podaje maksymalne obciążenie 10 A oraz wartości AC 250 V / DC 30 V.
• Wbudowany zasilacz AC 85–250 V → 5 V DC: zasila ESP32 i przekaźniki bez dodatkowego zasilacza niskonapięciowego.
• Wyprowadzone I/O i UART: ułatwiają integrację z układami zewnętrznymi i programowanie.
• Przyciski reset i IO0: służą odpowiednio do resetowania oraz wejścia w tryb programowania zgodnie z opisem źródłowym.
• Programowalna dioda LED i wskaźniki przekaźników: umożliwiają sygnalizację działania płytki i stanu przekaźników.

Zastosowanie

• Sterowanie obwodami w projektach automatyki domowej.
• Automatyzacja oświetlenia i innych urządzeń, z uwzględnieniem parametrów obciążenia i zasad bezpiecznego montażu.
• Projekty IoT wykorzystujące ESP32, Wi-Fi lub Bluetooth BLE.
• Sterowanie pompami, siłownikami lub silnikami, wyłącznie po sprawdzeniu zgodności obciążenia i sposobu przełączania z parametrami przekaźników.

Specyfikacja techniczna

• mikrokontroler: ESP32-32E
• pamięć Flash: 4 MB
• Wi-Fi: 802.11 b/g/n, 2,4 GHz
• Bluetooth: BLE
• zasilanie wejściowe: AC 85–250 V
• napięcie zasilacza wbudowanego: 5 V DC
• liczba przekaźników: 2
• napięcie przekaźników: 5 V
• maksymalne obciążenie przekaźników: 10 A (według źródła; nie określono, czy wartość dotyczy każdego przekaźnika)
• podane wartości obciążenia: AC 250 V / DC 30 V
• styki przekaźników: NO, NC, COM
• interfejs programowania: UART, piny TX, RX, GND, 5 V
• wymiary: około 74 × 54 mm

Zasilanie

Płytka jest zasilana z sieci AC 85–250 V przez wbudowany zasilacz, który według opisu dostarcza 5 V DC dla ESP32 i przekaźników. Wejście zasilania oznaczono L/N. Podłączanie napięcia sieciowego powinno być wykonywane przez osobę wykwalifikowaną lub pod jej nadzorem. Pin 5 V przy UART jest wymieniony jako dostępny styk, ale źródło nie wyjaśnia jego przeznaczenia w każdej konfiguracji; nie należy podawać na niego zasilania równocześnie z zasilaniem sieciowym bez potwierdzenia w dokumentacji płytki.

Instrukcja

1. Przed montażem sprawdź oznaczenia L/N, styków przekaźników oraz stan płytki. Prace przy zasilaniu sieciowym zleć osobie wykwalifikowanej lub wykonuj pod jej nadzorem.
2. Do zasilania użyj wejścia L/N i napięcia AC mieszczącego się w zakresie 85–250 V. Nie podłączaj zasilania, jeśli płytka lub przewody są uszkodzone.
3. Zainstaluj Arduino IDE i wybierz odpowiednie środowisko obsługujące ESP32. Źródło nie podaje wersji pakietu płytek ani szczegółów konfiguracji.
4. Do programowania użyj programatora USB–TTL. Połącz GND z GND, TX programatora z RX płytki, a RX programatora z TX płytki. Przed podłączeniem zasilania sprawdź poziomy logiczne programatora i wymagania płytki; źródło ich nie określa.
5. Według opisu IO0 należy połączyć z GND podczas programowania. Szczegółowa kolejność resetowania i zwalniania IO0 nie została podana.
6. Mapowanie wyjść sterujących przekaźnikami na GPIO oraz przykładowy program nie są określone w materiale. Przed napisaniem kodu sprawdź dokumentację konkretnej wersji płytki; nie zakładaj numerów GPIO ani logiki aktywacji przekaźników.

Podłączenie

| Oznaczenie | Funkcja / połączenie |
|—|—|
| L/N | Wejście zasilania AC 85–250 V |
| UART GND | Masa interfejsu programowania |
| UART RX | Odbiór danych UART; połączenie z TX programatora |
| UART TX | Nadawanie danych UART; połączenie z RX programatora |
| UART 5 V | Pin opisany jako 5 V; jego użycie do zasilania wymaga potwierdzenia w dokumentacji |
| IO0 | Połączenie z GND podczas programowania, zgodnie z opisem źródłowym |

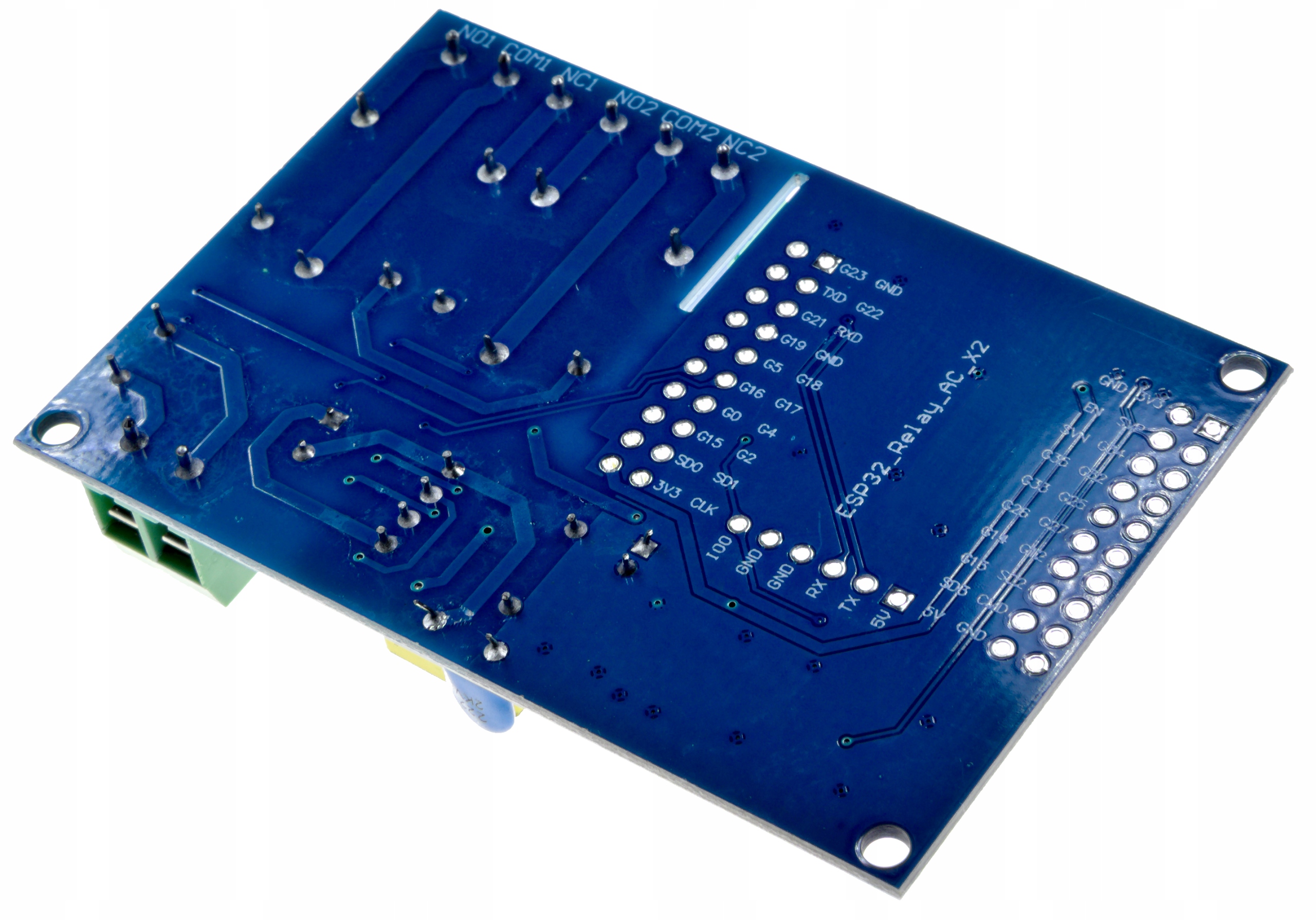

| NO, NC, COM | Styki wyjściowe przekaźników |

Źródło nie podaje przypisania GPIO do sterowania przekaźnikami. Nie ustalono także, czy deklarowane obciążenie 10 A dotyczy pojedynczego przekaźnika, czy całej płytki.

Kompatybilność

• Arduino IDE — zgodność podana w materiale źródłowym.
• Programowanie przez UART z użyciem programatora USB–TTL — sposób wskazany w materiale źródłowym.

Informacje bezpieczeństwa

• Jest to komponent elektroniczny z wejściem zasilania AC 85–250 V; podczas pracy na płytce mogą występować niebezpieczne napięcia.
• Montaż i podłączanie do sieci powinny być wykonywane przez osoby wykwalifikowane lub pod ich nadzorem.
• Przed dotykaniem płytki, przewodów lub styków odłącz zasilanie i upewnij się, że obwód jest bezpieczny.
• Płytkę należy zamontować w sposób ograniczający dostęp do części pod napięciem oraz zabezpieczający ją przed przypadkowym zwarciem i dotykiem.
• Nie używaj urządzenia w wilgotnym, mokrym ani łatwopalnym środowisku, jeśli nie zapewniono odpowiedniej obudowy i ochrony.
• Dobierz obciążenie po sprawdzeniu parametrów przekaźnika i wymagań urządzenia. Wartość 10 A podana w źródle nie rozstrzyga, czy dotyczy każdego przekaźnika.
• Instalacja końcowa musi uwzględniać lokalne przepisy oraz zabezpieczenia właściwe dla danego obwodu.

Ostrzeżenia

• Nie dotykaj płytki ani zacisków podczas zasilania z sieci.
• Nie podłączaj napięcia poza deklarowanym zakresem wejściowym AC 85–250 V.
• Nie przekraczaj parametrów styków przekaźników; źródło podaje maksymalnie 10 A oraz AC 250 V / DC 30 V, ale nie precyzuje warunków ani tego, czy limit prądowy dotyczy każdego przekaźnika.
• Przed sterowaniem silnikiem, pompą lub innym obciążeniem indukcyjnym sprawdź wymagania obciążenia i sposób ochrony styków; sam opis produktu nie potwierdza dopuszczalnych parametrów rozruchowych.
• Nie zakładaj, że wejścia/wyjścia ESP32 są odporne na sygnały 5 V. Poziomów logicznych UART nie określono w materiale — zweryfikuj je przed podłączeniem programatora.
• Nie łącz pinu UART 5 V z zewnętrznym zasilaniem ani z zasilaniem sieciowym bez potwierdzenia dopuszczalnego sposobu pracy w dokumentacji płytki.
• Nie podłączaj do obwodu zasilania uszkodzonej płytki ani przewodów z odsłoniętymi żyłami.

Przeznaczenie produktu

• Komponent do projektów elektroniki, automatyki i IoT.
• Płytka rozwojowa do programowania i sterowania obciążeniami za pomocą dwóch przekaźników.
• Montaż i integracja obwodów sieciowych przez osoby wykwalifikowane lub pod ich nadzorem.

Zastosowania wykluczone

• Nie jest to samodzielne, gotowe urządzenie użytkowe ani kompletna instalacja elektryczna.
• Nie używać w zastosowaniach medycznych, systemach ochrony życia ani innych zastosowaniach, w których awaria może zagrażać życiu lub zdrowiu.
• Nie używać poza parametrami zasilania i obciążenia wskazanymi dla płytki; szczegółowe warunki pracy przekaźników wymagają weryfikacji.
• Nie podłączać bezpośrednio do instalacji sieciowej bez odpowiedniej wiedzy, zabezpieczeń i obudowy.

Najczęstsze pytania

Czy płytka wymaga osobnego zasilacza 5 V?
Według źródła ma wbudowany zasilacz AC 85–250 V → 5 V DC dla ESP32 i przekaźników.

Jak zaprogramować płytkę?
Źródło wskazuje programator USB–TTL podłączony do UART oraz połączenie IO0 z GND podczas programowania. Nie podaje szczegółowej sekwencji ani poziomów logicznych, dlatego trzeba je zweryfikować przed podłączeniem.

Jakie obciążenia można przełączać?
Źródło podaje AC 250 V / DC 30 V i maksymalnie 10 A. Nie wyjaśnia, czy limit 10 A dotyczy pojedynczego przekaźnika, ani nie podaje warunków dla obciążeń indukcyjnych.

Czy wiadomo, które GPIO sterują przekaźnikami?
Nie — materiał źródłowy nie podaje mapowania GPIO. Należy sprawdzić dokumentację konkretnej wersji płytki przed przygotowaniem programu.

O produkcie

Płytka łączy ESP32-32E, dwa przekaźniki i zasilacz sieciowy w jednym module. Może posłużyć jako baza projektów IoT i automatyki, w których potrzebna jest łączność Wi-Fi lub Bluetooth BLE oraz przełączanie obwodów. Dostęp do UART, wyprowadzonych portów I/O, przycisku reset i IO0 ułatwia programowanie oraz rozbudowę projektu. Przed użyciem przekaźników należy sprawdzić ich rzeczywiste warunki obciążenia i zasady bezpiecznego montażu.

Dlaczego warto

• ESP32-32E i dwa przekaźniki na jednej płytce.
• Wbudowany zasilacz AC 85–250 V → 5 V DC.
• Łączność Wi-Fi 2,4 GHz i Bluetooth BLE.
• Wyprowadzony interfejs UART i porty I/O.
• Styki przekaźników NO, NC i COM.
