Opis produktu

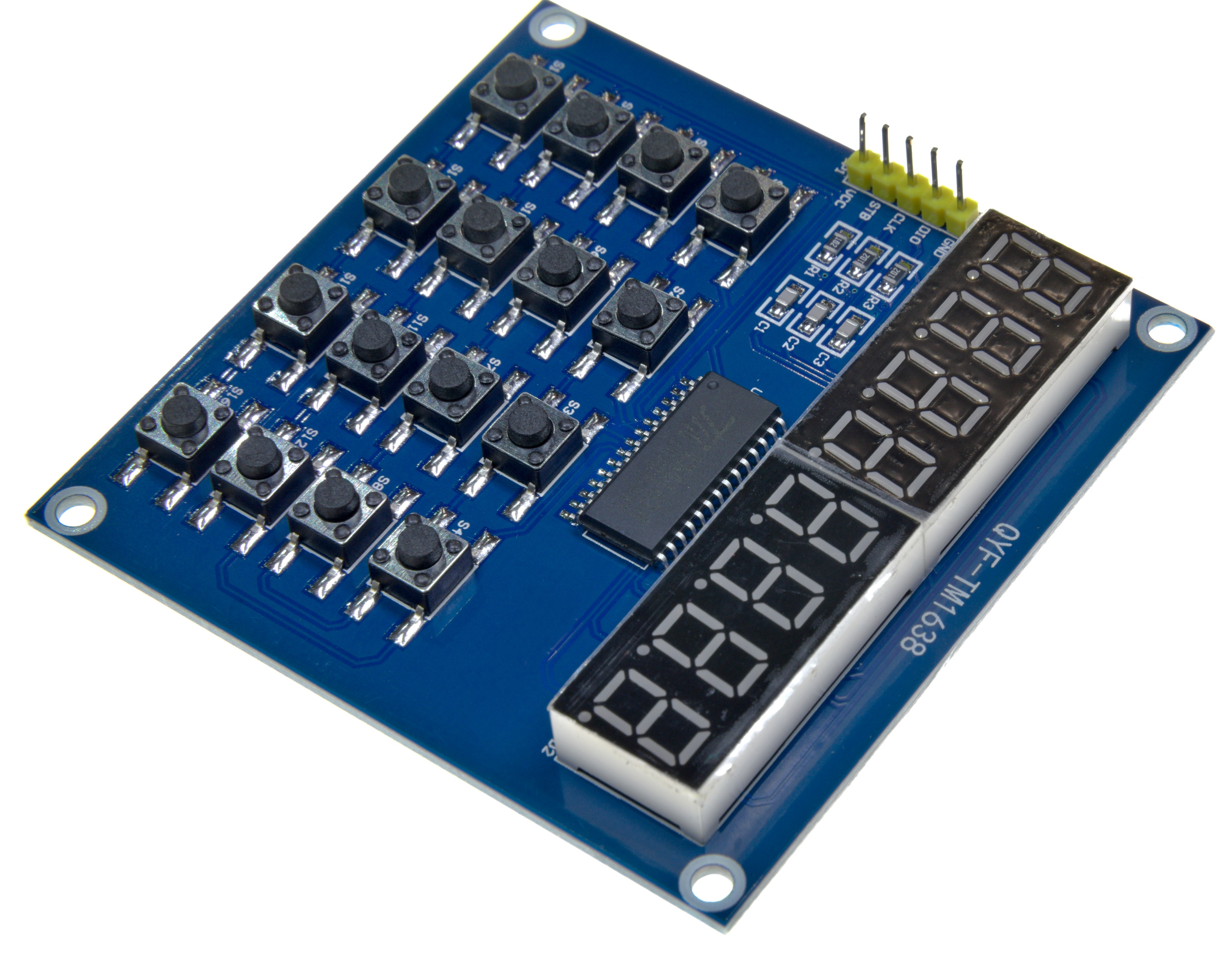

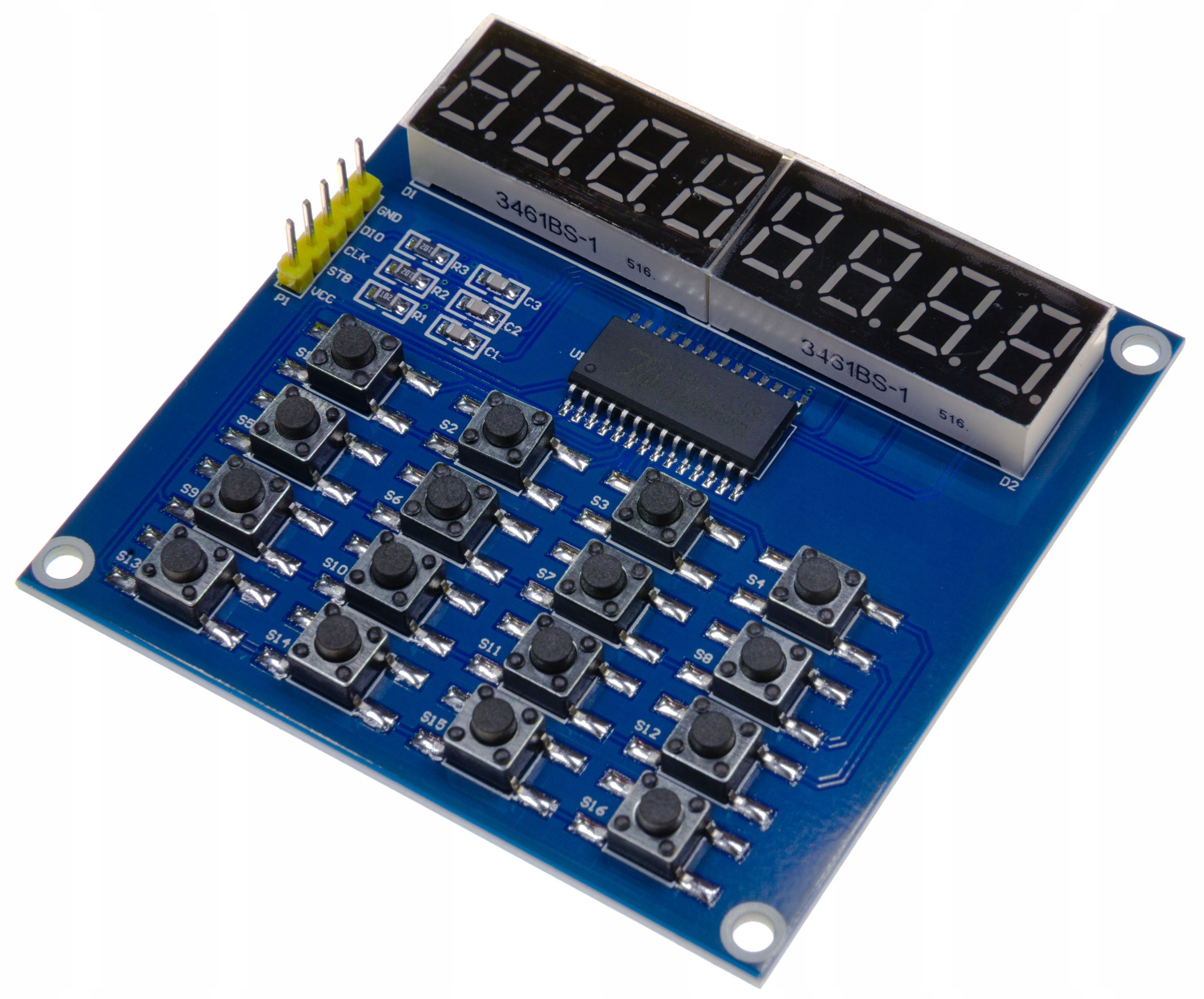

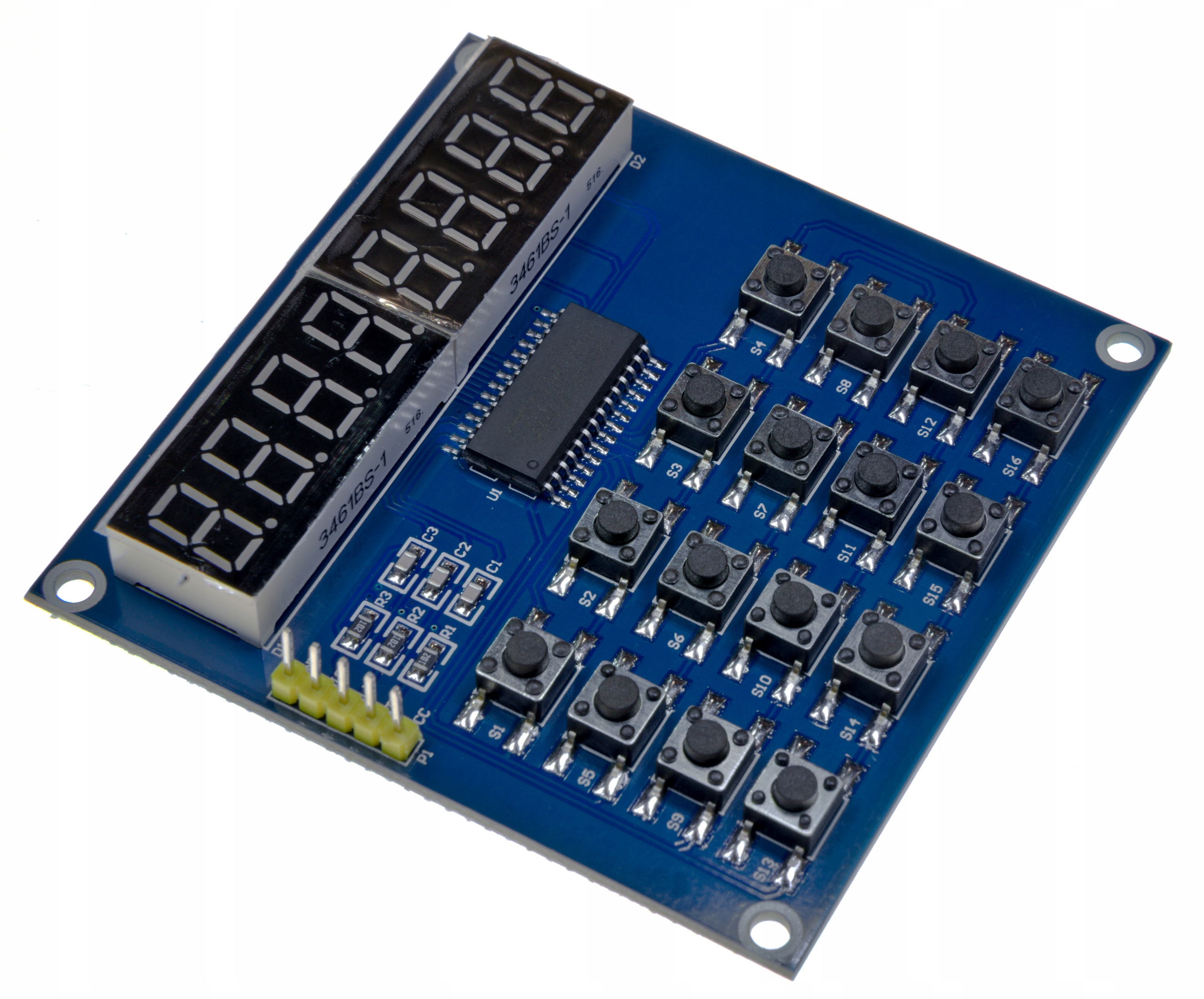

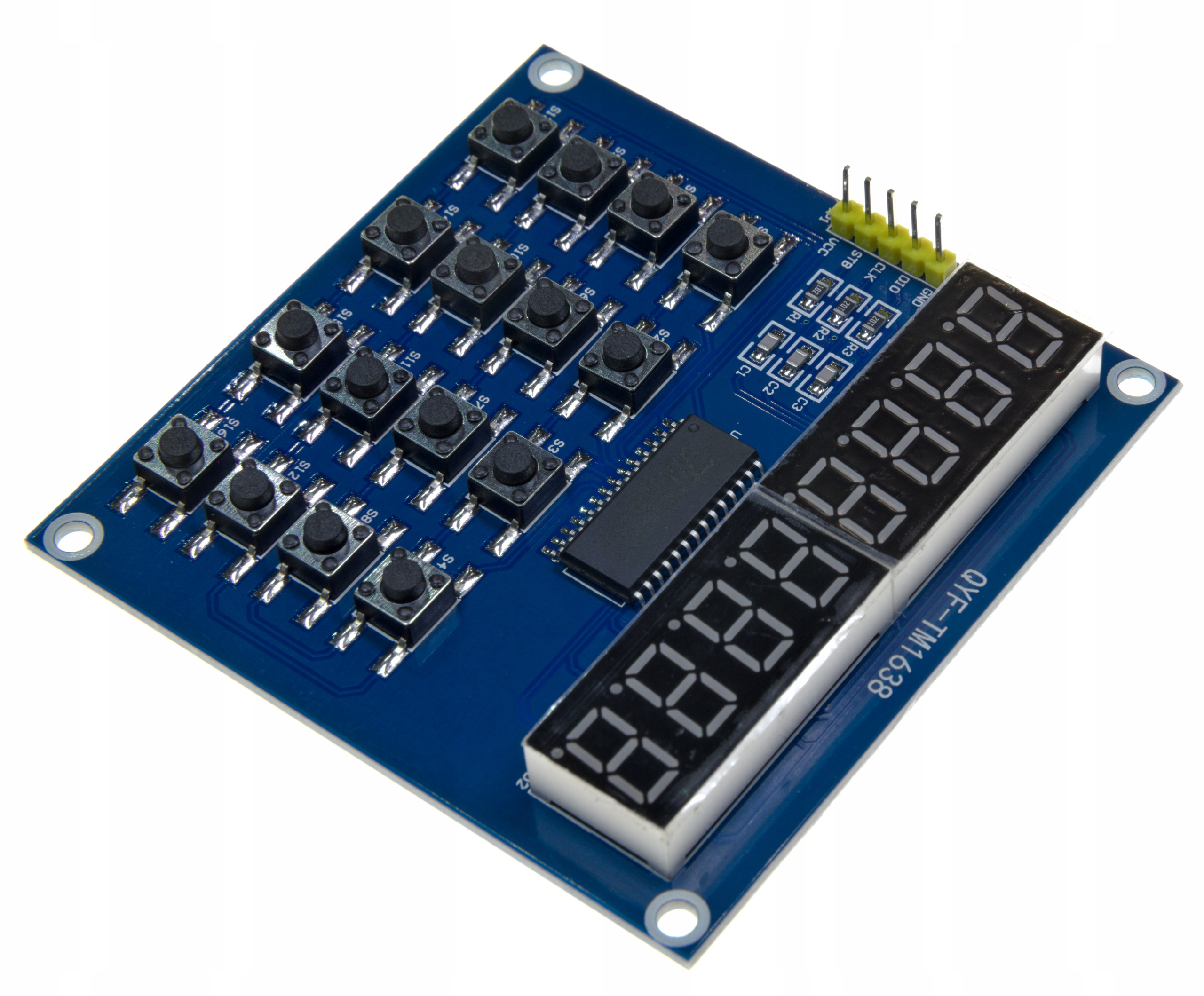

Moduł z układem TM1638 łączy dwa 8-cyfrowe wyświetlacze LED 7-segmentowe, osiem przycisków i osiem diod sygnalizacyjnych. Do komunikacji z mikrokontrolerem wykorzystuje linie DIO, CLK i STB, a podane napięcie zasilania wynosi 5 V DC.
Cechy produktu
- układ sterujący TM1638
- dwa 8-cyfrowe wyświetlacze LED 7-segmentowe
- 8 przycisków
- 8 diod LED
- interfejs szeregowy DIO, CLK, STB
- zasilanie 5 V DC
- wymiary około 75 × 50 mm
Cechy szczegółowe
- dwa 8-cyfrowe wyświetlacze 7-segmentowe: umożliwiają prezentację do 16 cyfr
- 8 przycisków: pozwala na bezpośrednie wprowadzanie poleceń przez użytkownika
- 8 diod LED: umożliwia sygnalizację stanów projektu
- interfejs DIO, CLK, STB: zapewnia komunikację szeregową z użyciem trzech linii sygnałowych
- układ TM1638: obsługuje elementy wyświetlające i wejściowe modułu
Zastosowanie
- zegary i timery
- liczniki impulsów lub zdarzeń
- proste interfejsy użytkownika
- panele sterujące DIY
- ćwiczenia edukacyjne z obsługi wyświetlaczy i przycisków
Specyfikacja techniczna
- układ sterujący: TM1638
- wyświetlacze: 2 × 8 cyfr, LED 7-segmentowe
- liczba przycisków: 8
- liczba diod LED: 8
- interfejs: szeregowy, DIO, CLK, STB
- złącza: GND, DIO, CLK, STB, VCC
- napięcie zasilania: 5 V DC
- wymiary: około 75 × 50 mm
Zasilanie
Źródło podaje zasilanie 5 V DC. Połączenie VCC należy wykonać z wyjściem 5 V, a GND ze wspólną masą układu. Nie podano dopuszczalnego zakresu napięcia ani poboru prądu.
Instrukcja
- Przed podłączeniem odłącz zasilanie mikrokontrolera.
- Podłącz VCC modułu do 5 V DC, a GND do GND mikrokontrolera.
- Połącz DIO i CLK z wybranymi pinami sterującymi mikrokontrolera. Dla przykładu z Arduino UNO źródło wskazuje DIO → D8 oraz CLK → D9.
- Podłącz STB do wolnego pinu cyfrowego mikrokontrolera. Numer tego pinu nie został podany w materiale i wymaga ustalenia.
- Sprawdź zgodność napięć sygnałowych mikrokontrolera z modułem przed uruchomieniem. Materiał nie określa tolerancji wejść modułu.
- Wgraj program obsługujący TM1638 po potwierdzeniu właściwej biblioteki i przypisania pinów. Materiał wspomina bibliotekę zapisaną jako „TM1368”, co może być pomyłką; nazwę należy zweryfikować. Nie podano kompletnego, jednoznacznego przykładu programu, dlatego kod nie został zamieszczony.
Podłączenie

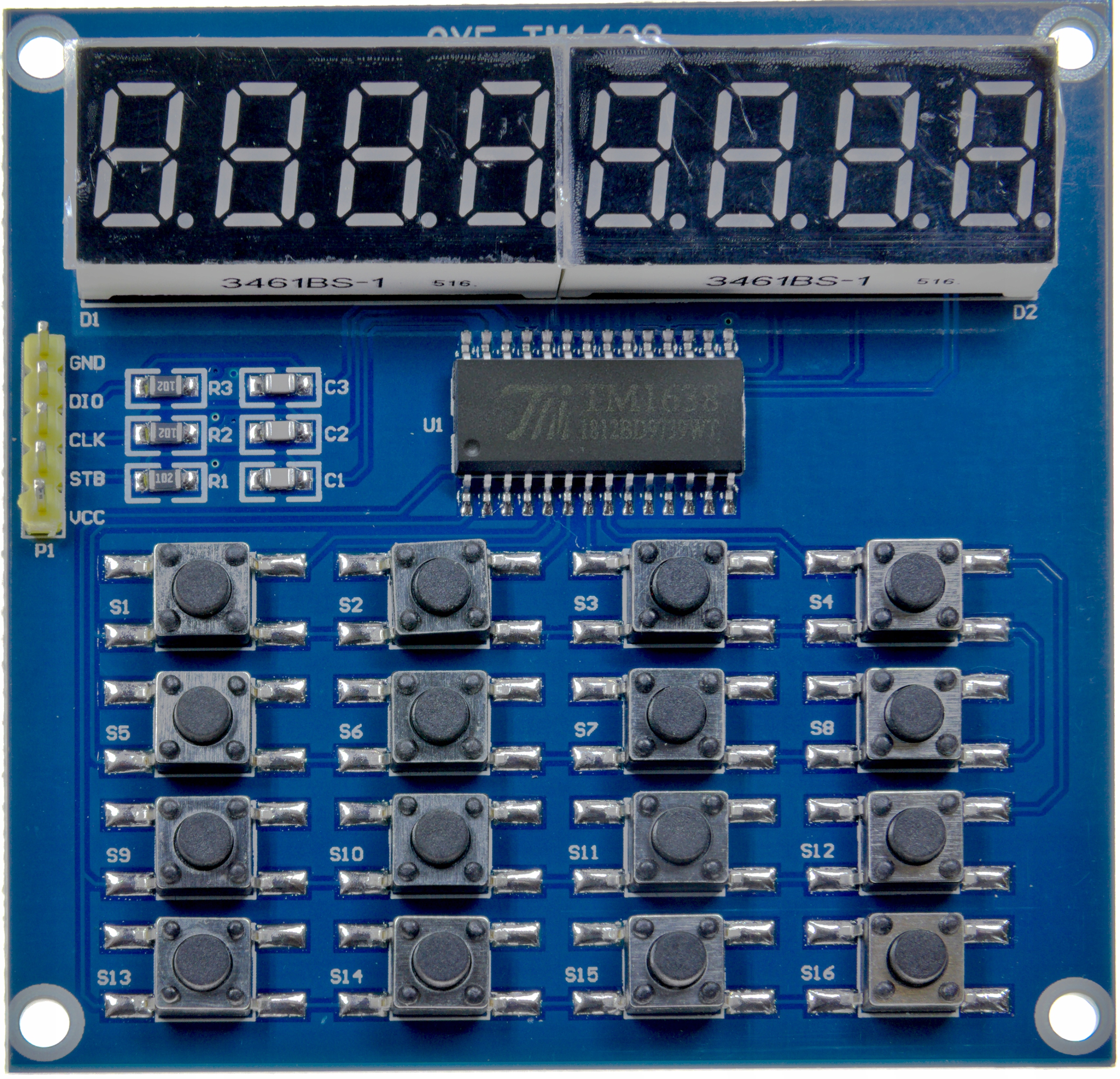

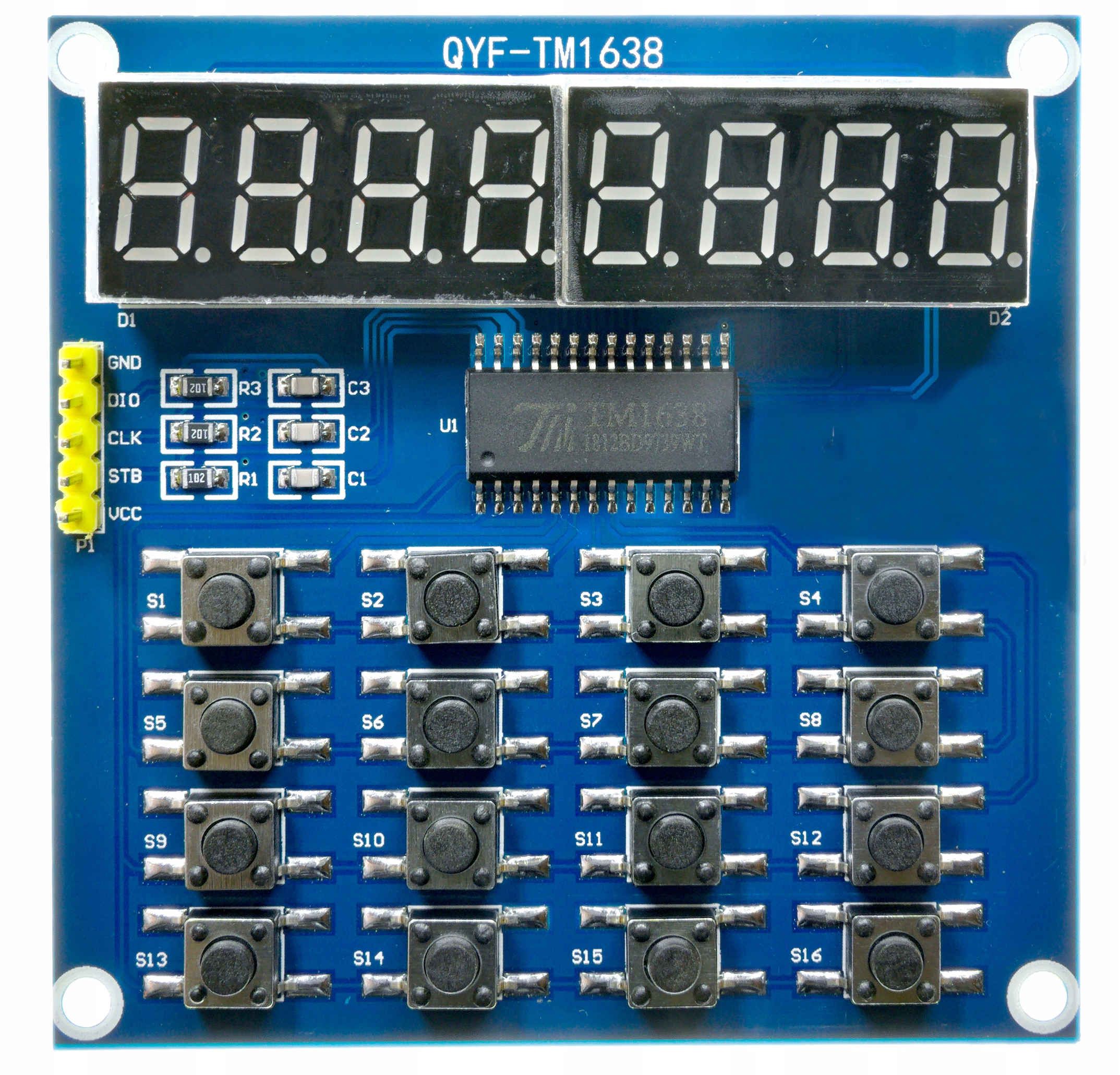

Złącza modułu: GND, DIO, CLK, STB, VCC. Dla przykładu Arduino UNO materiał podaje: VCC → 5 V, GND → GND, DIO → D8, CLK → D9. Przypisanie STB w źródle jest niekompletne („W Arduino”), więc konkretny pin trzeba zweryfikować przed podłączeniem.
Kompatybilność
- Arduino
- ESP32
- STM32
- Raspberry Pi
Informacje bezpieczeństwa
- Używaj modułu wyłącznie w niskonapięciowych układach elektronicznych.
- Zasilaj moduł napięciem 5 V DC zgodnie z podaną specyfikacją.
- Przed zmianą połączeń odłącz zasilanie.
- Podłączaj moduł zgodnie z oznaczeniami pinów i sprawdź polaryzację zasilania.
- Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
- Podczas pracy z modułem zapewnij ochronę przed zwarciem i przypadkowym dotknięciem przewodzących części.
Ostrzeżenia
- Nie podłączaj modułu do napięcia innego niż podane 5 V DC bez potwierdzenia dopuszczalnego zakresu.
- Nie zamieniaj VCC i GND; odwrotna polaryzacja może uszkodzić moduł.
- Nie wykonuj ani nie zmieniaj połączeń przy włączonym zasilaniu.
- Nie podłączaj pinów sygnałowych do napięć wyższych, niż dopuszcza moduł; ich tolerancji nie podano.
- Nie używaj modułu w wilgotnym środowisku ani w instalacjach sieciowych.
Przeznaczenie produktu
- edukacja i nauka programowania mikrokontrolerów
- prototypowanie i projekty hobbystyczne DIY
- niskonapięciowe układy prezentujące dane i przyjmujące proste wejścia użytkownika
Zastosowania wykluczone
- zastosowania medyczne i podtrzymujące życie
- systemy bezpieczeństwa, których awaria mogłaby spowodować zagrożenie dla ludzi lub mienia
- bezpośrednie podłączanie do instalacji sieciowej lub innych układów wysokiego napięcia
- zastosowania wymagające odporności środowiskowej lub parametrów, których źródło nie podaje
Zawartość zestawu
- moduł TM1638 z wyświetlaczami, przyciskami i diodami LED
Najczęstsze pytania
Jakie napięcie zasilania jest podane dla modułu?
Źródło podaje 5 V DC.
Jakie elementy wejściowe i wyjściowe ma moduł?
Dwa 8-cyfrowe wyświetlacze LED 7-segmentowe, osiem przycisków i osiem diod LED.
Jakie linie służą do komunikacji?
DIO, CLK i STB. W materiale nie podano kompletnego przypisania pinu STB do Arduino UNO.
Z jakimi platformami jest deklarowana zgodność?
Źródło wymienia Arduino, ESP32, STM32 i Raspberry Pi. Szczegóły podłączenia oraz obsługi mogą zależeć od platformy i użytego oprogramowania.
O produkcie
Moduł TM1638 łączy wyświetlanie informacji i obsługę przycisków na jednej płytce. Może stanowić podstawę prostego panelu użytkownika, licznika lub timera w projekcie z mikrokontrolerem. Trzy linie komunikacyjne DIO, CLK i STB służą do sterowania modułem; przed uruchomieniem należy ustalić właściwe przypisanie pinów oraz bibliotekę dla używanej platformy.
Dlaczego warto
- łączy wyświetlacze, przyciski i diody LED na jednej płytce
- oferuje łącznie 16 cyfr na dwóch wyświetlaczach
- ma 8 przycisków i 8 diod sygnalizacyjnych
- wykorzystuje trzy linie interfejsu: DIO, CLK i STB
- ma podane zasilanie 5 V DC
