Wyświetlacz LED 4-cyfrowy 7-segmentowy TM1637

Opis produktu

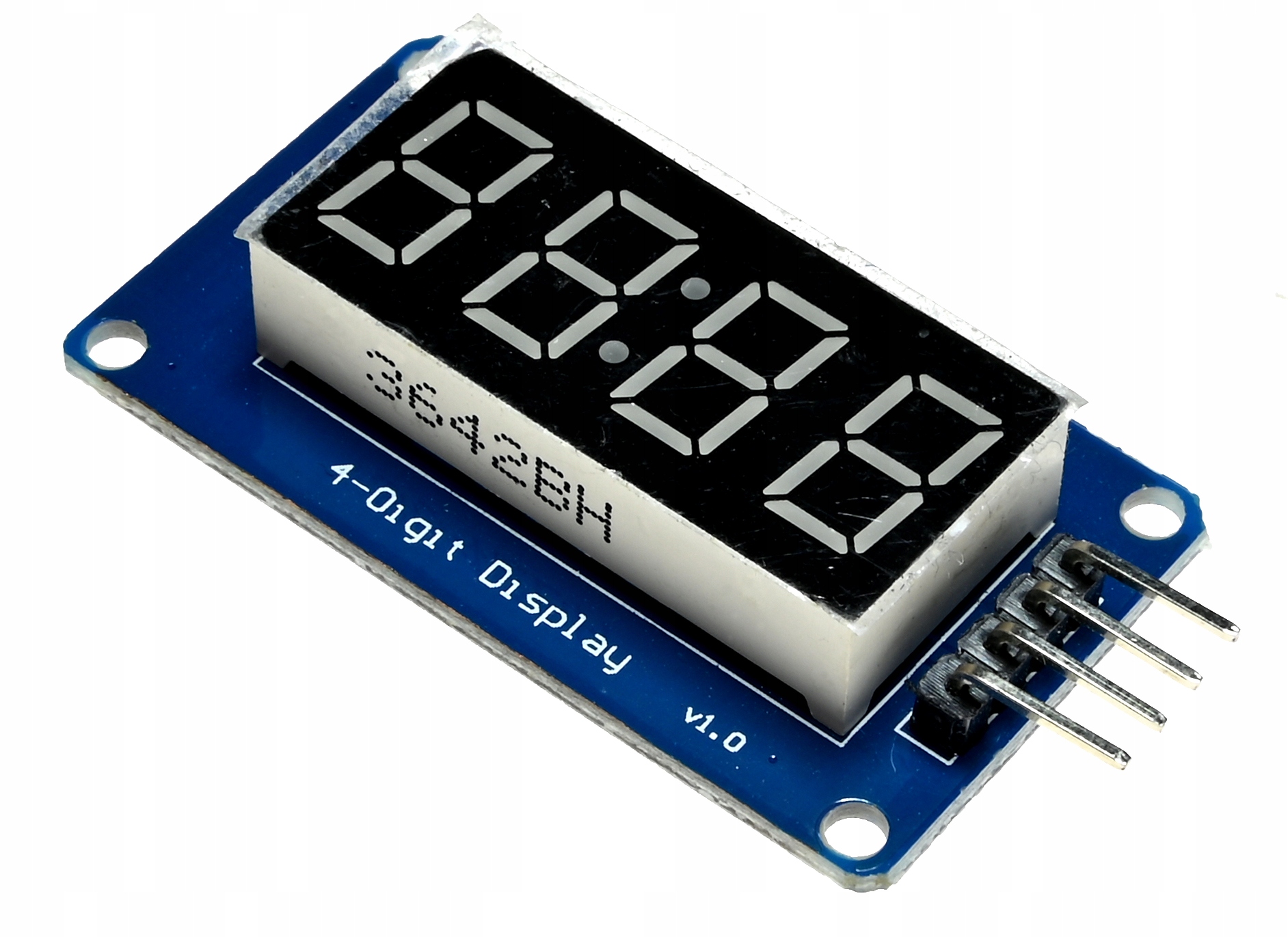

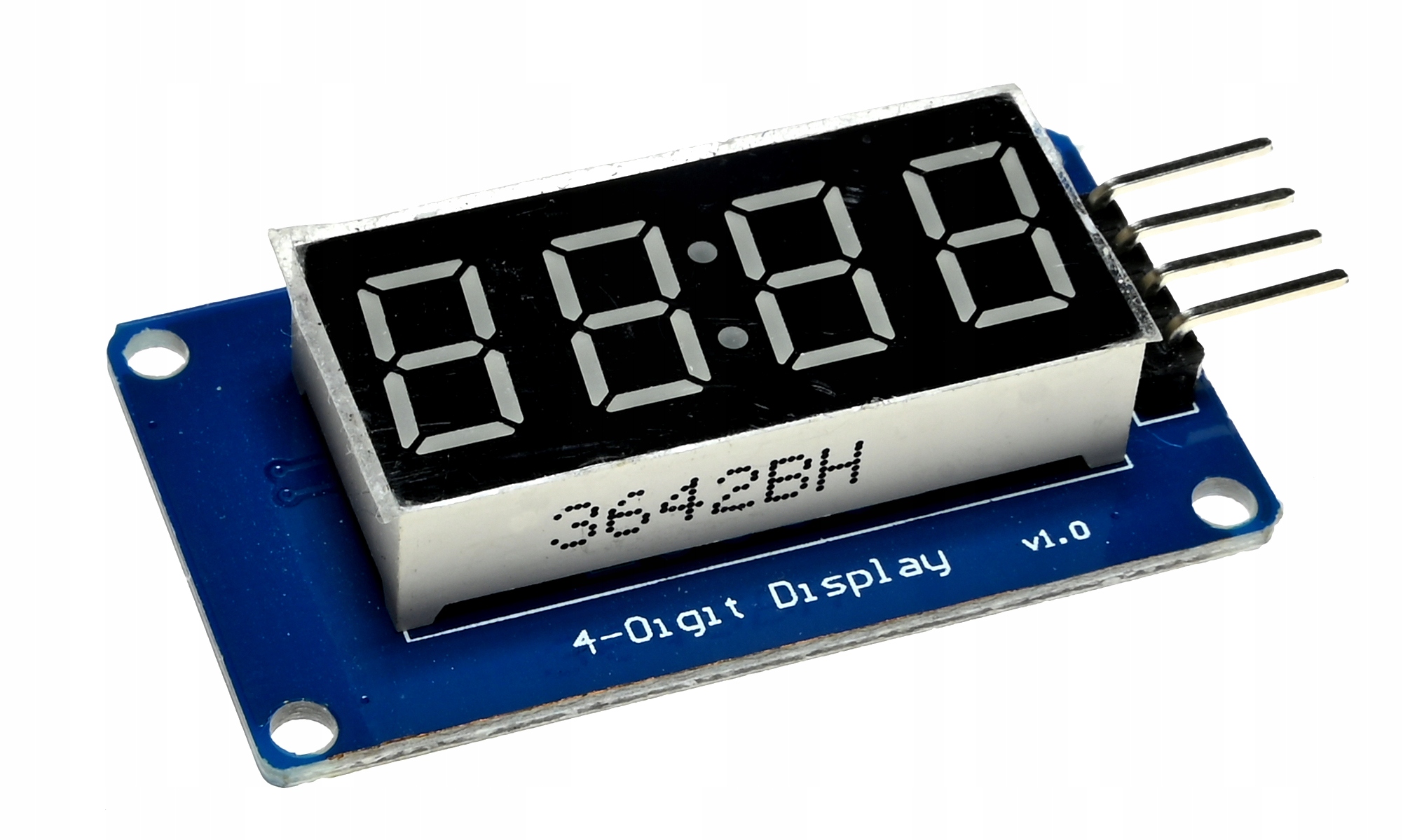

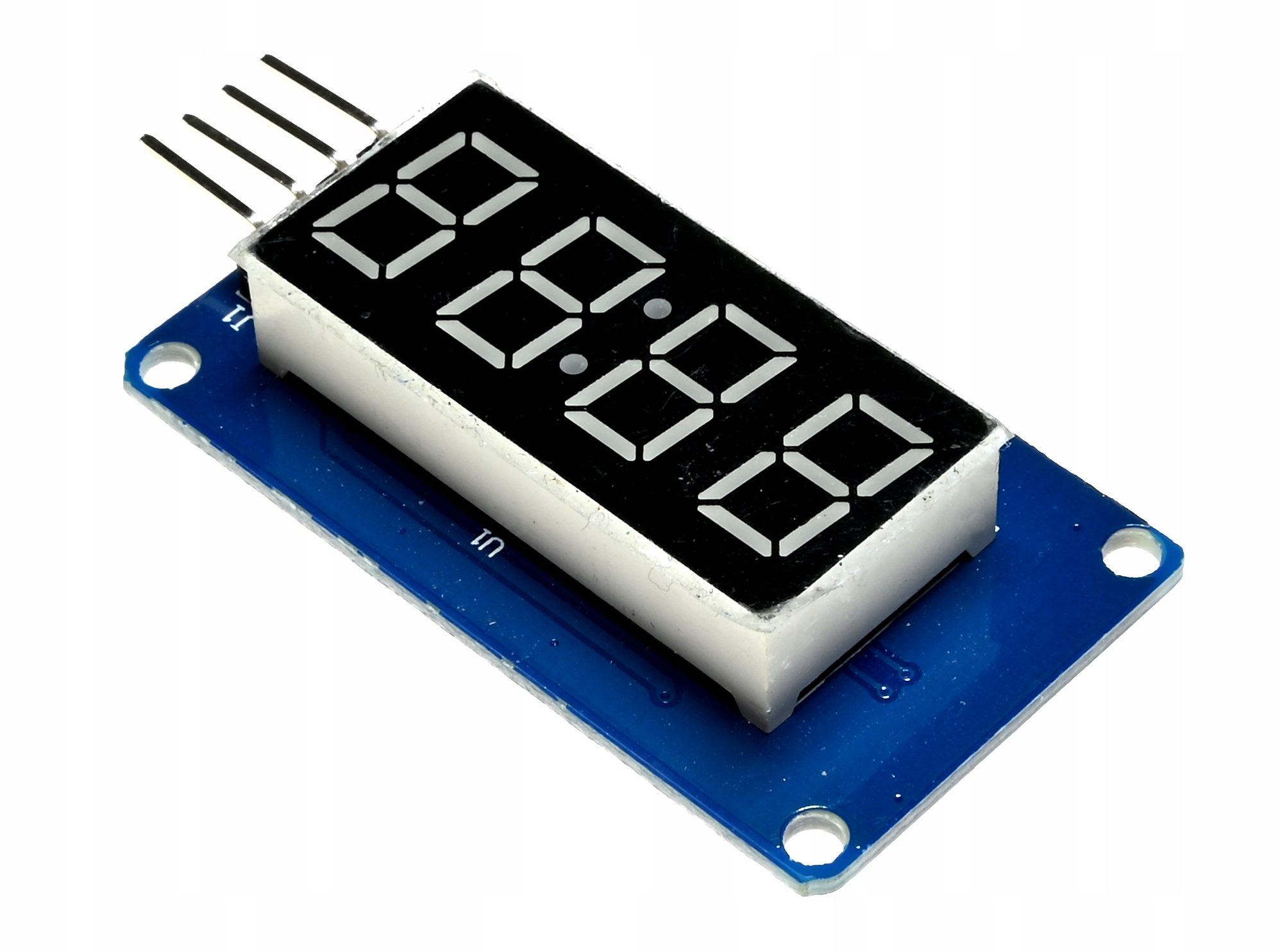

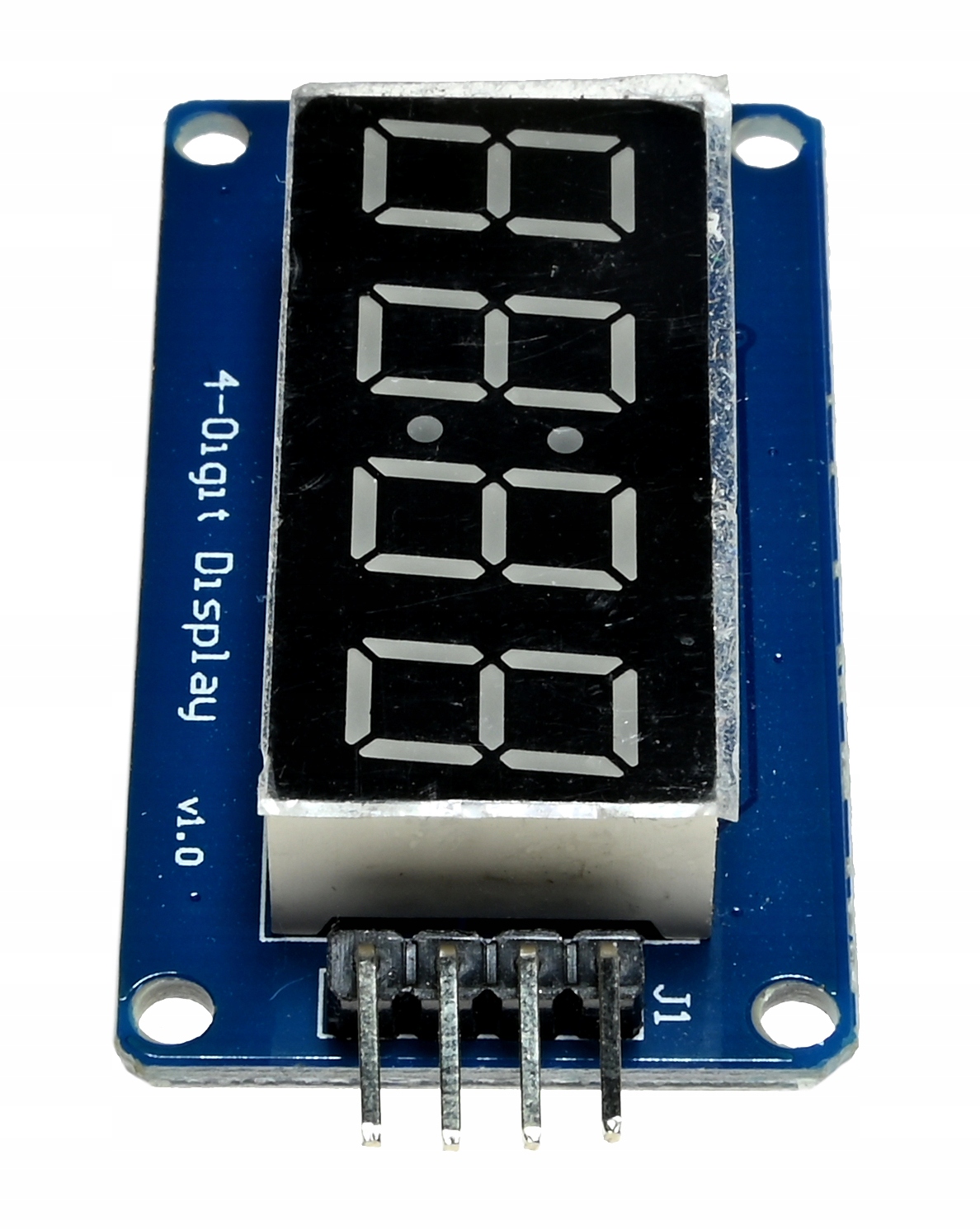

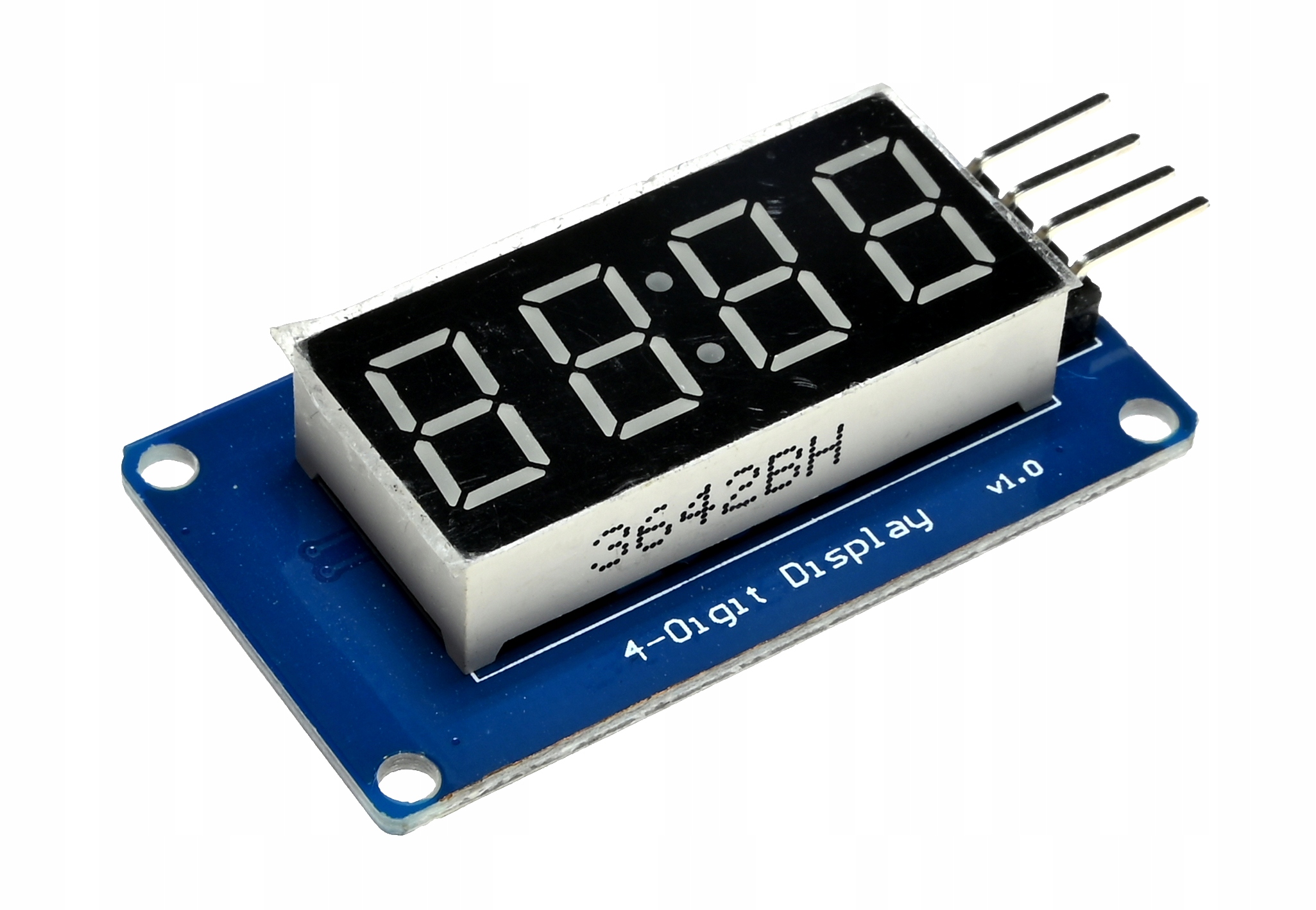

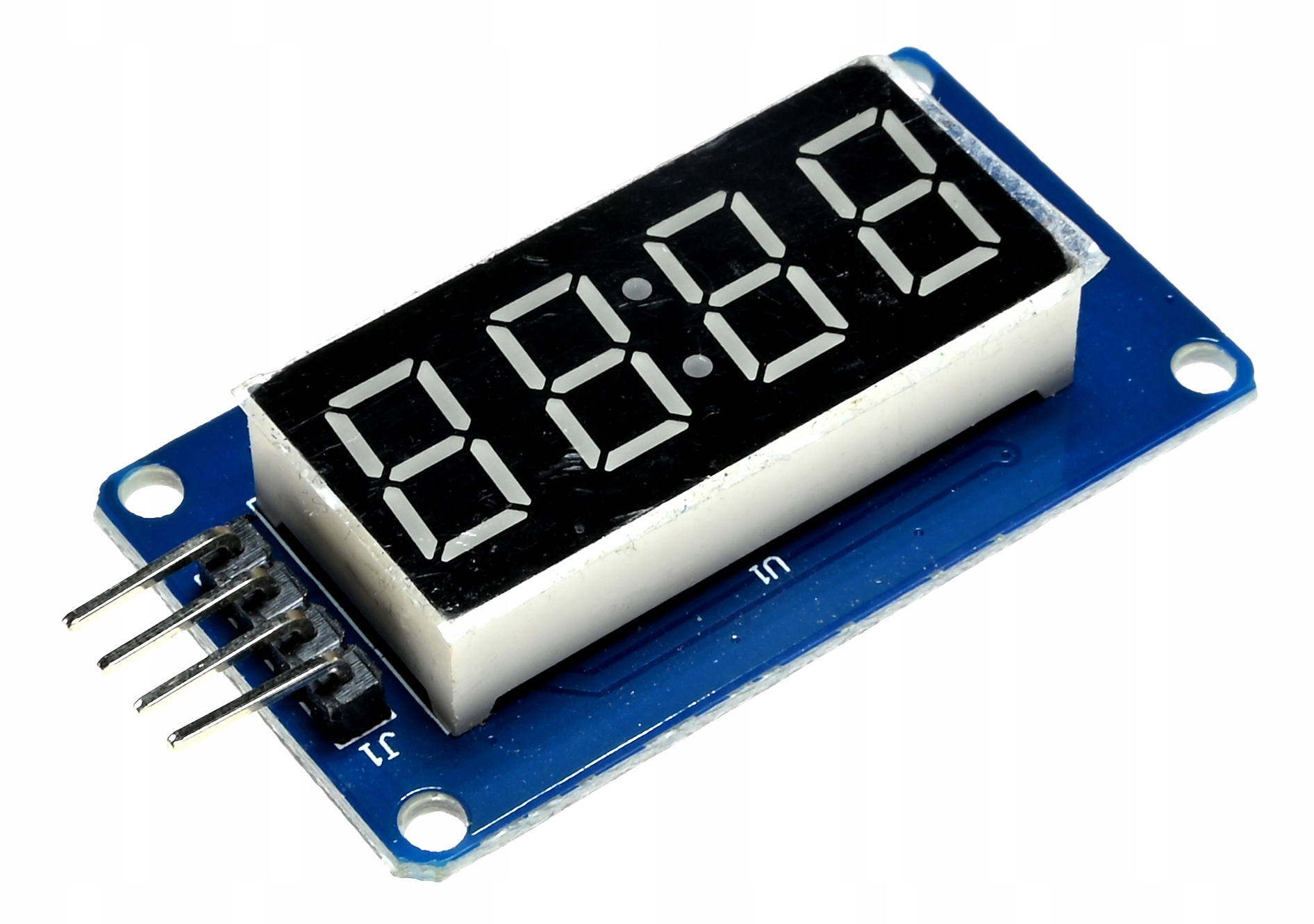

Moduł wyświetlacza LED z czterema cyframi 7-segmentowymi i dwukropkiem, sterowany układem TM1637. Komunikuje się z mikrokontrolerem przez linie CLK i DIO, a jego napięcie zasilania wynosi 3,3–5 V.

Cechy produktu

• 4 cyfry 7-segmentowe i dwukropek
• Sterownik TM1637
• Interfejs CLK i DIO
• Czerwone segmenty LED
• Zasilanie 3,3–5 V
• Raster pinów 2,54 mm

Cechy szczegółowe

• Cztery cyfry i dwukropek: umożliwiają prezentowanie m.in. liczb oraz czasu.
• Sterownik TM1637: obsługuje wyświetlacz i komunikację z mikrokontrolerem.
• Interfejs CLK i DIO: do komunikacji wystarczają dwie linie sygnałowe.
• Czerwone segmenty LED: zapewniają odczyt wskazań na wyświetlaczu.
• Zasilanie 3,3–5 V: pozwala zasilać moduł napięciem mieszczącym się w podanym zakresie.
• Raster pinów 2,54 mm: ułatwia montaż w typowych układach prototypowych.

Zastosowanie

• Zegary i minutniki
• Termometry i wyświetlanie odczytów z czujników
• Liczniki
• Panele informacyjne w projektach DIY
• Mierniki i wskaźniki stanu

Specyfikacja techniczna

• Układ sterujący: TM1637
• Typ wyświetlacza: 4 cyfry 7-segmentowe z dwukropkiem
• Kolor segmentów: czerwony
• Interfejs: CLK, DIO
• Napięcie zasilania: 3,3–5 V
• Wymiary: ok. 42 × 24 × 12 mm
• Rozstaw otworów montażowych: 36 × 18 mm
• Raster pinów: 2,54 mm

Zasilanie

Moduł wymaga zasilania napięciem od 3,3 do 5 V. W przykładzie połączenia z Arduino źródło wskazuje podłączenie VCC do 5 V i GND do GND. Przy zasilaniu innym napięciem należy upewnić się, że mieści się ono w podanym zakresie.

Instrukcja

1. Zainstaluj Arduino IDE.
2. Zainstaluj bibliotekę TM1637Display.
3. Przy wyłączonym zasilaniu połącz moduł z Arduino zgodnie z tabelą w sekcji „Podłączenie”.
4. Podłącz zasilanie w zakresie 3,3–5 V.
5. Wgraj poniższy przykład. Wyświetlacz powinien pokazać liczbę 1234.

#include <TM1637Display.h>

// Piny zgodne z przykładem połączenia ze źródła:
// CLK modułu jest podłączony do D3, a DIO do D2.
const uint8_t PIN_CLK = 3;
const uint8_t PIN_DIO = 2;

// Biblioteka przyjmuje najpierw pin CLK, a następnie pin DIO.
TM1637Display wyswietlacz(PIN_CLK, PIN_DIO);

void setup() {
  // Ustaw jasność w zakresie obsługiwanym przez bibliotekę.
  // 0x0f oznacza maksymalną wartość ustawienia jasności.
  wyswietlacz.setBrightness(0x0f);

  // Wyświetl liczbę 1234.
  // Drugi argument false wyłącza dwukropek.
  wyswietlacz.showNumberDec(1234, false);
}

void loop() {
  // W tym przykładzie wartość jest ustawiana jednorazowo w setup().
}

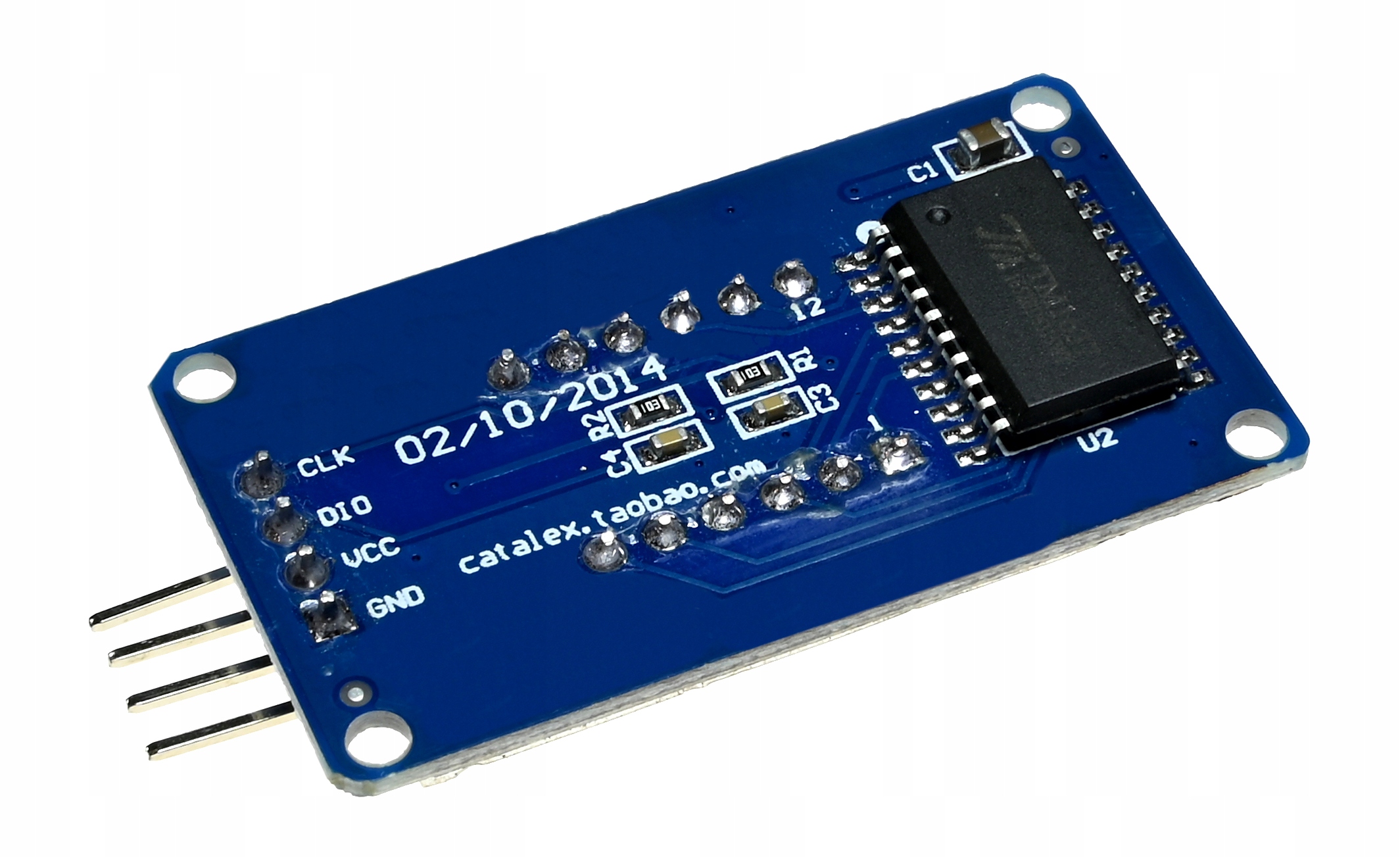

Podłączenie

Połączenie przykładowe dla Arduino, podane w materiale źródłowym:

| Pin modułu | Połączenie |
|—|—|
| VCC | 5 V |
| GND | GND |
| DIO | D2 lub inny pin cyfrowy |
| CLK | D3 lub inny pin cyfrowy |

Kompatybilność

• Arduino
• ESP8266
• ESP32
• STM32
• Inne mikrokontrolery obsługujące sygnały cyfrowe CLK i DIO oraz zgodne napięciowo z modułem

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia pinów i polaryzację zasilania.
• Zasilaj moduł napięciem wyłącznie w zakresie 3,3–5 V.
• Montaż i zmianę połączeń wykonuj przy odłączonym zasilaniu.
• Używaj modułu w suchym miejscu, z dala od wilgoci i przewodzących zanieczyszczeń.
• Zabezpiecz płytkę przed zwarciem i uszkodzeniami mechanicznymi.
• Produkt nie jest przeznaczony do zabawy; przechowuj go poza zasięgiem małych dzieci ze względu na drobne elementy elektroniczne.

Ostrzeżenia

• Nie podłączaj zasilania o napięciu wyższym niż 5 V ani niższym niż 3,3 V.
• Nie zamieniaj połączeń VCC i GND — może to uszkodzić moduł.
• Nie wykonuj połączeń ani zmian w okablowaniu przy włączonym zasilaniu.
• Nie używaj modułu w wilgotnym środowisku ani w instalacjach sieciowych lub wysokiego napięcia.

Przeznaczenie produktu

• Moduł do projektów elektronicznych niskonapięciowych, edukacyjnych i DIY.
• Przeznaczony do wyświetlania liczb i innych prostych wskazań w układach z mikrokontrolerem.

Zastosowania wykluczone

• Nie używać jako elementu systemu medycznego ani urządzenia, od którego zależy bezpieczeństwo życia.
• Nie stosować bezpośrednio w instalacjach sieciowych lub wysokiego napięcia.
• Nie traktować wyświetlacza jako samodzielnego przyrządu pomiarowego; prezentuje dane przekazane przez układ sterujący.

Zawartość zestawu

• Moduł wyświetlacza LED 4-cyfrowego z układem TM1637

Najczęstsze pytania

Jakie napięcie zasilania obsługuje moduł?
W materiale podano zakres 3,3–5 V.

Ile linii sygnałowych potrzeba do komunikacji?
Dwie: CLK i DIO.

Czy moduł może wyświetlać czas?
Tak. Cztery cyfry i dwukropek mogą być użyte w projekcie zegara lub minutnika.

Jakie mikrokontrolery wymieniono jako kompatybilne?
Arduino, ESP8266, ESP32 i STM32.

O produkcie

Czterocyfrowy wyświetlacz TM1637 pozwala dodać czytelne wskazania liczbowe do projektu z mikrokontrolerem bez przeznaczania wielu pinów na sterowanie segmentami. Może służyć jako część zegara, licznika, termometru lub panelu informacyjnego. Dwukropek ułatwia prezentowanie czasu, a interfejs CLK/DIO wykorzystuje dwie linie sygnałowe.

Dlaczego warto

• Cztery cyfry LED oraz dwukropek w jednym module
• Sterownik TM1637 z interfejsem CLK/DIO
• Zakres zasilania 3,3–5 V
• Podane wymiary i rozstaw otworów ułatwiają zaplanowanie montażu
• W przykładzie źródłowym wskazano bibliotekę Arduino TM1637Display
