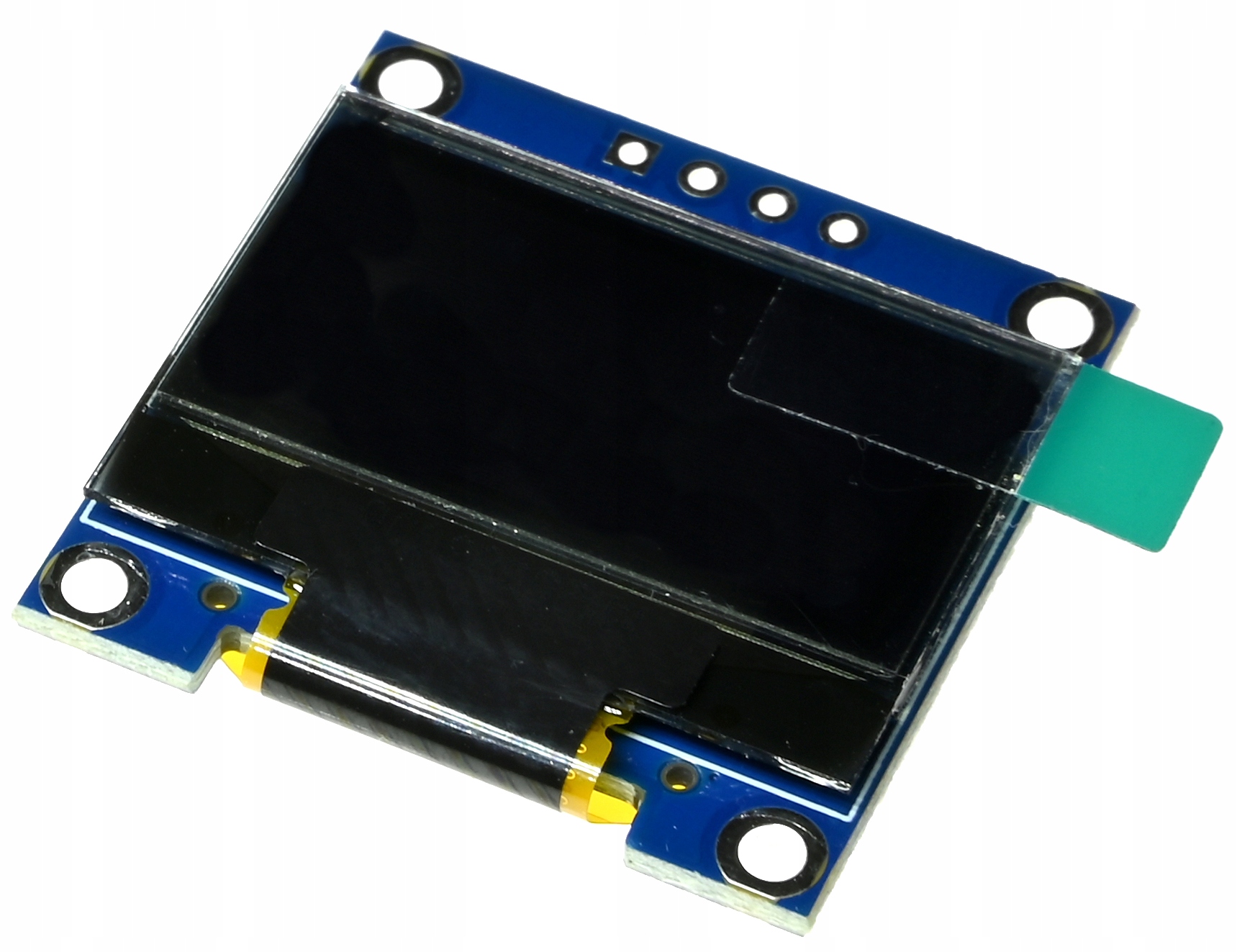

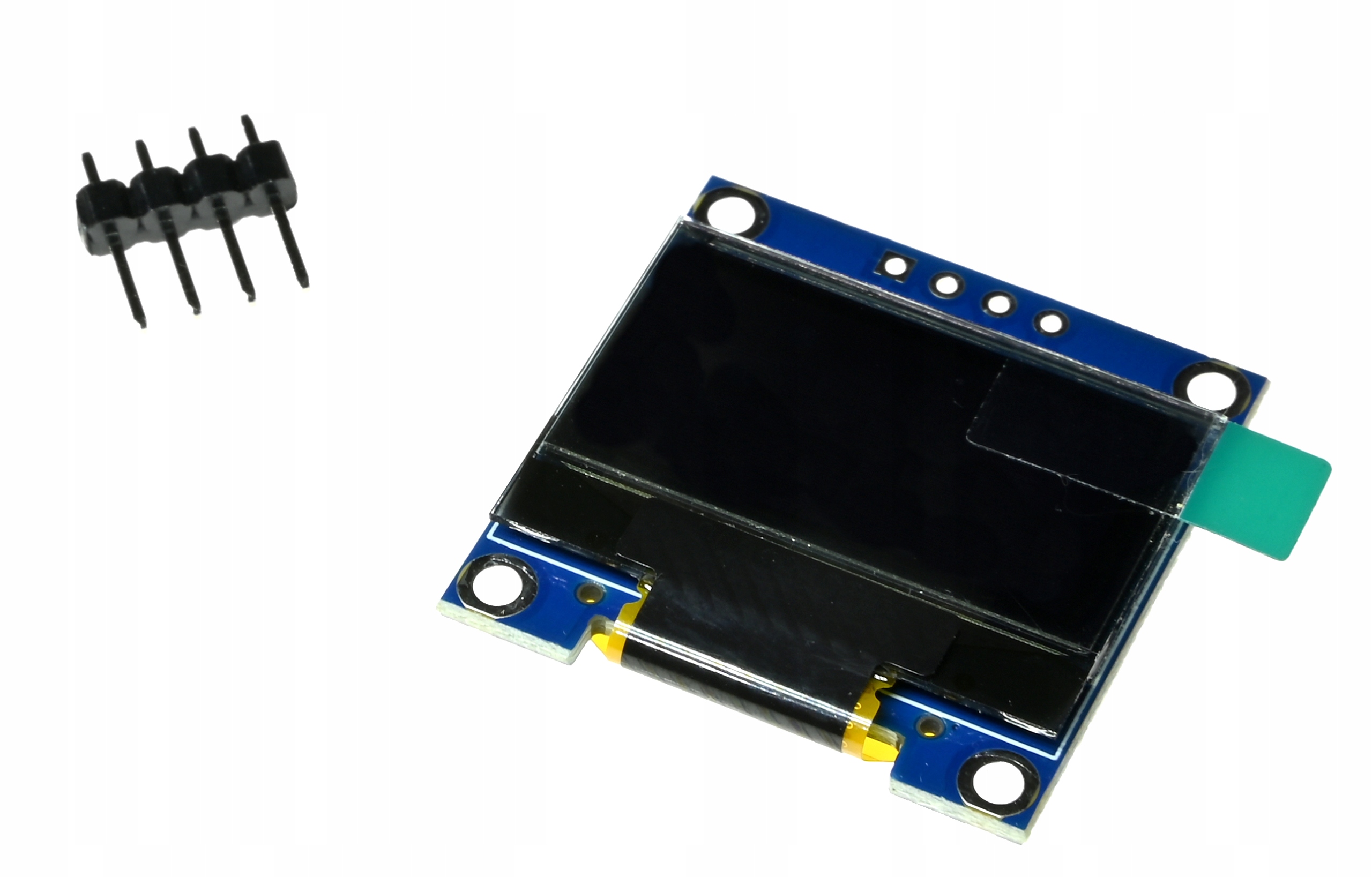

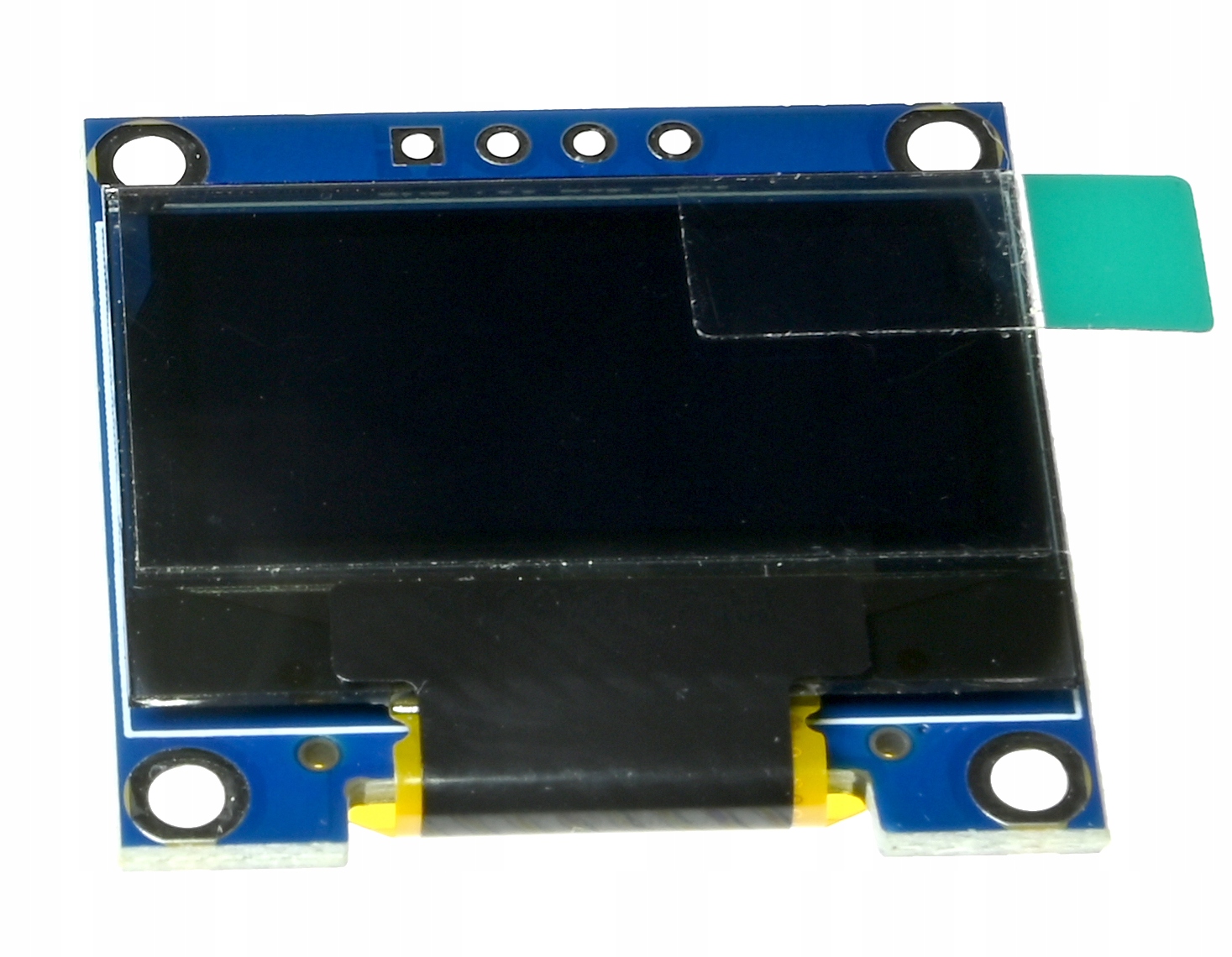

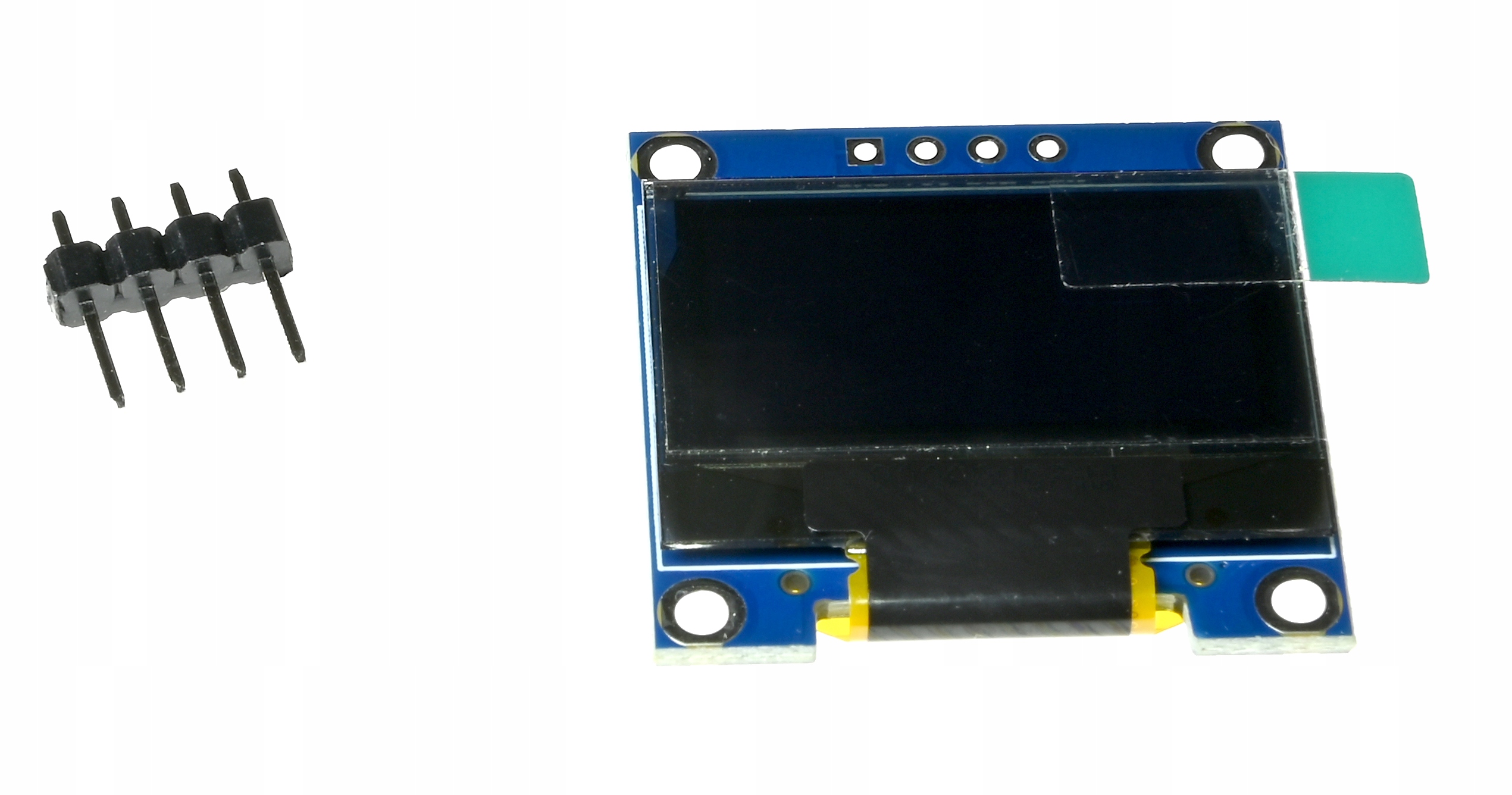

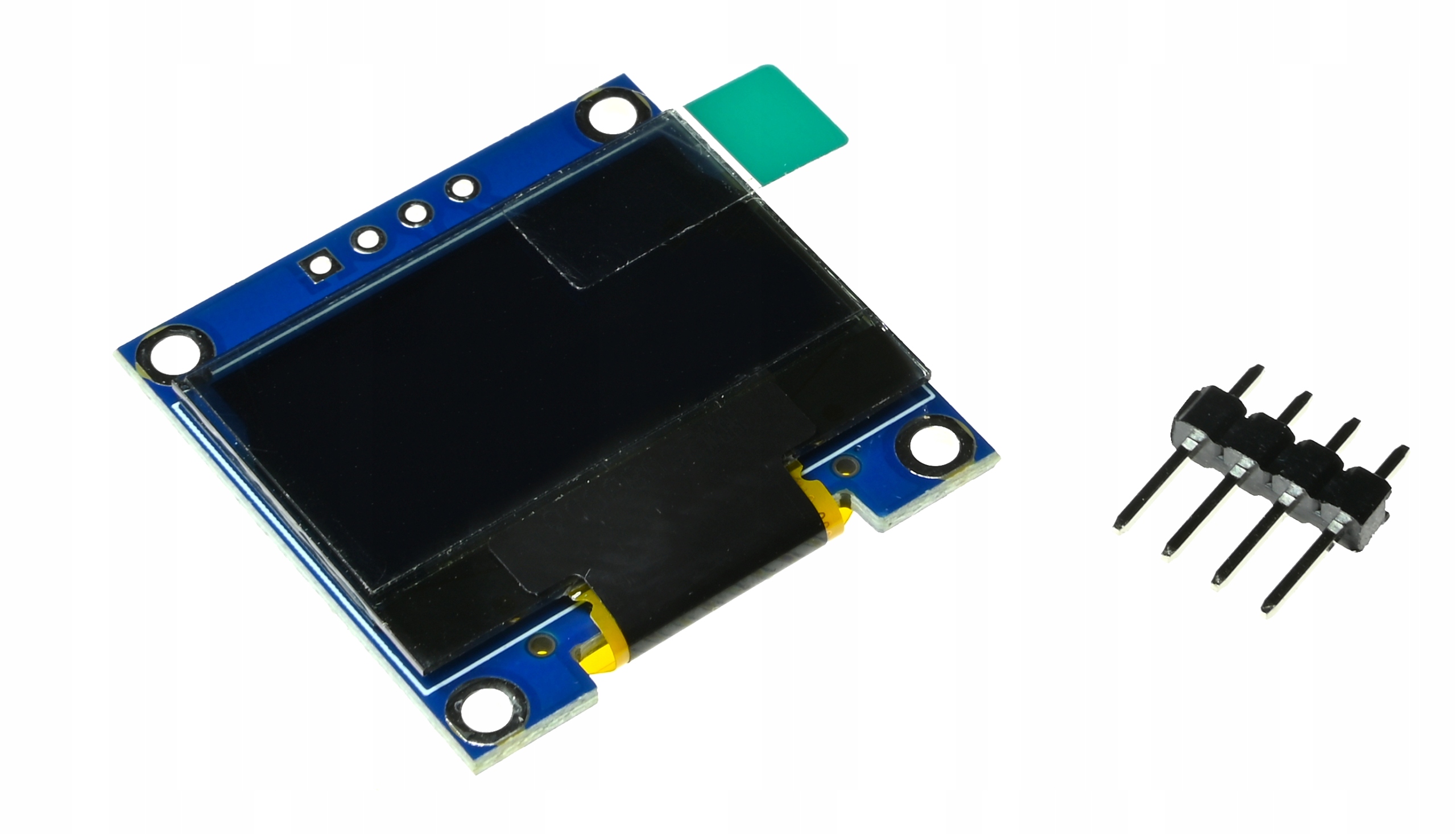

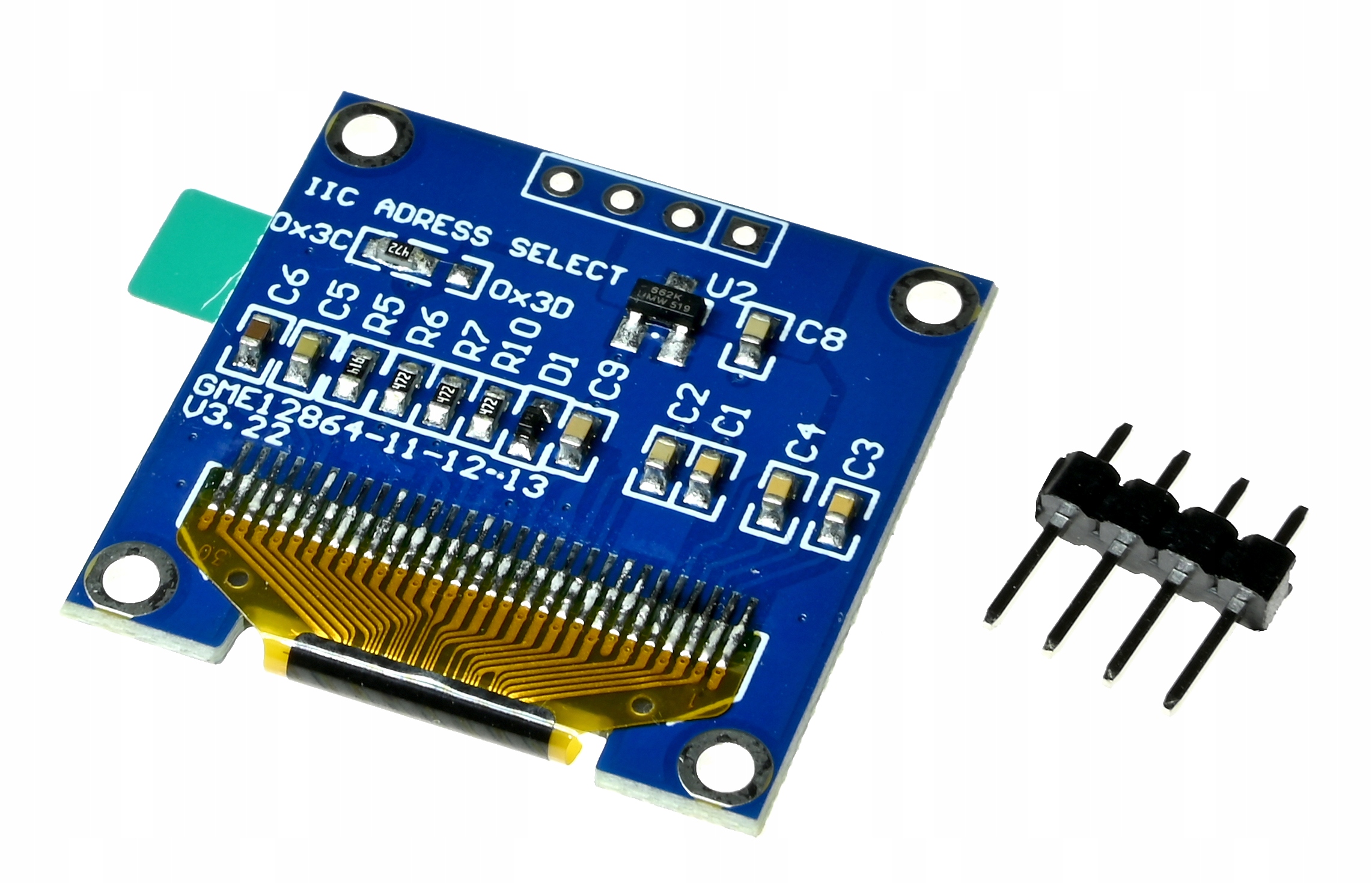

IMZ Wyświetlacz OLED 0.96″ I2C SSD1306 128x64px Biały nie zlutowany

Opis produktu

Monochromatyczny wyświetlacz OLED 0,96 cala z kontrolerem SSD1306, rozdzielczością 128 × 64 px i interfejsem I2C. Według danych źródłowych pracuje przy zasilaniu 3,3–5 V, a jego adres I2C to 0x3C.

Cechy produktu

• wyświetlacz OLED 0,96 cala
• rozdzielczość 128 × 64 px
• kolor biały, monochromatyczny
• sterownik SSD1306
• interfejs I2C
• adres I2C 0x3C
• napięcie pracy 3,3–5 V
• wymiary 27 × 27 mm, bez pinów goldpin
• wersja nieprzylutowana

Cechy szczegółowe

• Rozdzielczość 128 × 64 px: umożliwia prezentowanie tekstu i prostych elementów graficznych.
• Interfejs I2C: do komunikacji wykorzystuje linie SDA i SCL.
• Sterownik SSD1306: wskazuje kontroler zastosowany w wyświetlaczu i pozwala dobrać zgodne oprogramowanie.
• Monochromatyczny obraz w kolorze białym: prezentuje treści w jednym kolorze.
• Napięcie pracy 3,3–5 V: pozwala zasilać moduł napięciem mieszczącym się w podanym zakresie.
• Wymiary 27 × 27 mm: podany wymiar nie obejmuje pinów goldpin.
• Wersja nieprzylutowana: przed użyciem może wymagać wykonania połączeń elektrycznych; sposób dostarczenia pinów nie został potwierdzony.

Zastosowanie

• wyświetlanie wskazań temperatury, napięcia lub wilgotności
• małe panele informacyjne i sterujące
• zegary i liczniki
• prezentowanie powiadomień w projektach wykorzystujących Wi-Fi lub Bluetooth
• projekty DIY, edukacyjne i hobbystyczne

Specyfikacja techniczna

• typ: wyświetlacz OLED
• przekątna: 0,96 cala
• rozdzielczość: 128 × 64 px
• kolor: biały, monochromatyczny
• sterownik: SSD1306
• interfejs: I2C
• adres I2C: 0x3C
• napięcie pracy: 3,3–5 V
• wymiary: 27 × 27 mm, bez pinów goldpin
• stan połączeń: nieprzylutowany według nazwy produktu

Zasilanie

Zasilanie modułu należy podłączyć do VCC i GND. Źródło podaje zakres napięcia pracy 3,3–5 V. Przed podłączeniem sprawdź oznaczenia na module i upewnij się, że napięcie zasilania mieści się w tym zakresie.

Instrukcja

1. Sprawdź oznaczenia wyprowadzeń modułu i przygotuj połączenia. Produkt jest opisany jako nieprzylutowany; materiał źródłowy nie określa, czy piny są dołączone.
2. Podłącz VCC do zasilania mieszczącego się w zakresie 3,3–5 V, GND do masy, SDA do linii danych I2C, a SCL do linii zegara I2C.
3. W środowisku Arduino IDE zainstaluj biblioteki Adafruit SSD1306 oraz Adafruit GFX albo użyj biblioteki U8g2. Są to biblioteki wymienione w materiale źródłowym.
4. W programie wybierz rozdzielczość 128 × 64 i adres I2C 0x3C. Przypisanie pinów I2C zależy od użytej płytki; korzystaj z jej dokumentacji.
5. Uruchom przykładowy program biblioteki lub przygotuj własny szkic. Nie podano konkretnej płytki ani mapowania jej pinów, dlatego nie zamieszczono kodu przypisanego do konkretnego wariantu.

Podłączenie

| Pin modułu | Połączenie |
|—|—|
| VCC | Zasilanie 3,3–5 V |
| GND | Masa (GND) |
| SDA | Linia danych I2C |
| SCL | Linia zegara I2C |

Numery pinów SDA i SCL po stronie płytki zależą od jej modelu.

Kompatybilność

• Arduino
• ESP32
• ESP8266
• STM32
• Raspberry Pi

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia pinów i polaryzację zasilania.
• Stosuj napięcie zasilania mieszczące się w podanym zakresie 3,3–5 V.
• Wykonuj połączenia przy odłączonym zasilaniu, aby ograniczyć ryzyko zwarcia.
• Chroń moduł przed wilgocią, zabrudzeniami przewodzącymi i uszkodzeniami mechanicznymi.
• Moduł elektroniczny przechowuj poza zasięgiem małych dzieci; drobne elementy i przewody mogą stwarzać zagrożenie.

Ostrzeżenia

• Nie podłączaj napięcia wyższego niż 5 V ani odwrotnie spolaryzowanego zasilania.
• Nie zwieraj pinów VCC i GND.
• Nie podłączaj modułu bez sprawdzenia napięcia i układu pinów płytki sterującej.
• Wersja opisana jako nieprzylutowana może wymagać przygotowania połączeń przed użyciem; nie wyginaj ani nie wyrywaj wyprowadzeń.

Przeznaczenie produktu

• Wyświetlanie tekstu i prostych informacji w niskonapięciowych projektach elektronicznych.
• Zastosowania edukacyjne, hobbystyczne i prototypowe.
• Współpraca z wymienionymi w źródle platformami sterującymi, po poprawnym podłączeniu I2C.

Zastosowania wykluczone

• Nie używać jako elementu urządzeń medycznych ani systemów odpowiedzialnych za bezpieczeństwo życia.
• Nie stosować bezpośrednio w instalacjach sieciowych ani obwodach wysokiego napięcia.
• Nie traktować wyświetlacza jako samodzielnego urządzenia pomiarowego; do wskazywania pomiarów potrzebny jest odpowiedni układ pomiarowy.

Zawartość zestawu

• Wyświetlacz OLED 0,96 cala, 128 × 64 px, z interfejsem I2C; produkt opisany jako nieprzylutowany.

Obecność pinów, przewodów lub innych akcesoriów nie została potwierdzona w materiale źródłowym.

Najczęstsze pytania

Jaki kontroler zastosowano w wyświetlaczu?
Według materiału źródłowego jest to SSD1306.

Jaki jest adres I2C?
Podany adres to 0x3C.

Jakie napięcie zasilania jest wymagane?
Źródło podaje zakres 3,3–5 V.

Czy moduł jest przylutowany?
Produkt jest opisany jako nieprzylutowany. Nie podano, czy piny do lutowania są dołączone.

Z jakimi platformami jest wymieniona kompatybilność?
Arduino, ESP32, ESP8266, STM32 i Raspberry Pi.

O produkcie

Ten niewielki wyświetlacz OLED można wykorzystać jako lokalny interfejs w projekcie elektronicznym: do prezentowania odczytów czujników, liczników, krótkich komunikatów lub statusu urządzenia. Interfejs I2C i kontroler SSD1306 są wskazane w materiale źródłowym, podobnie jak przykładowe platformy Arduino, ESP32, ESP8266, STM32 i Raspberry Pi. Przed uruchomieniem należy sprawdzić mapowanie pinów I2C właściwe dla używanej płytki.

Dlaczego warto

• rozdzielczość 128 × 64 px
• komunikacja przez I2C
• kontroler SSD1306
• podany adres I2C 0x3C
• zakres napięcia pracy 3,3–5 V
• kompaktowe wymiary 27 × 27 mm, bez pinów goldpin
