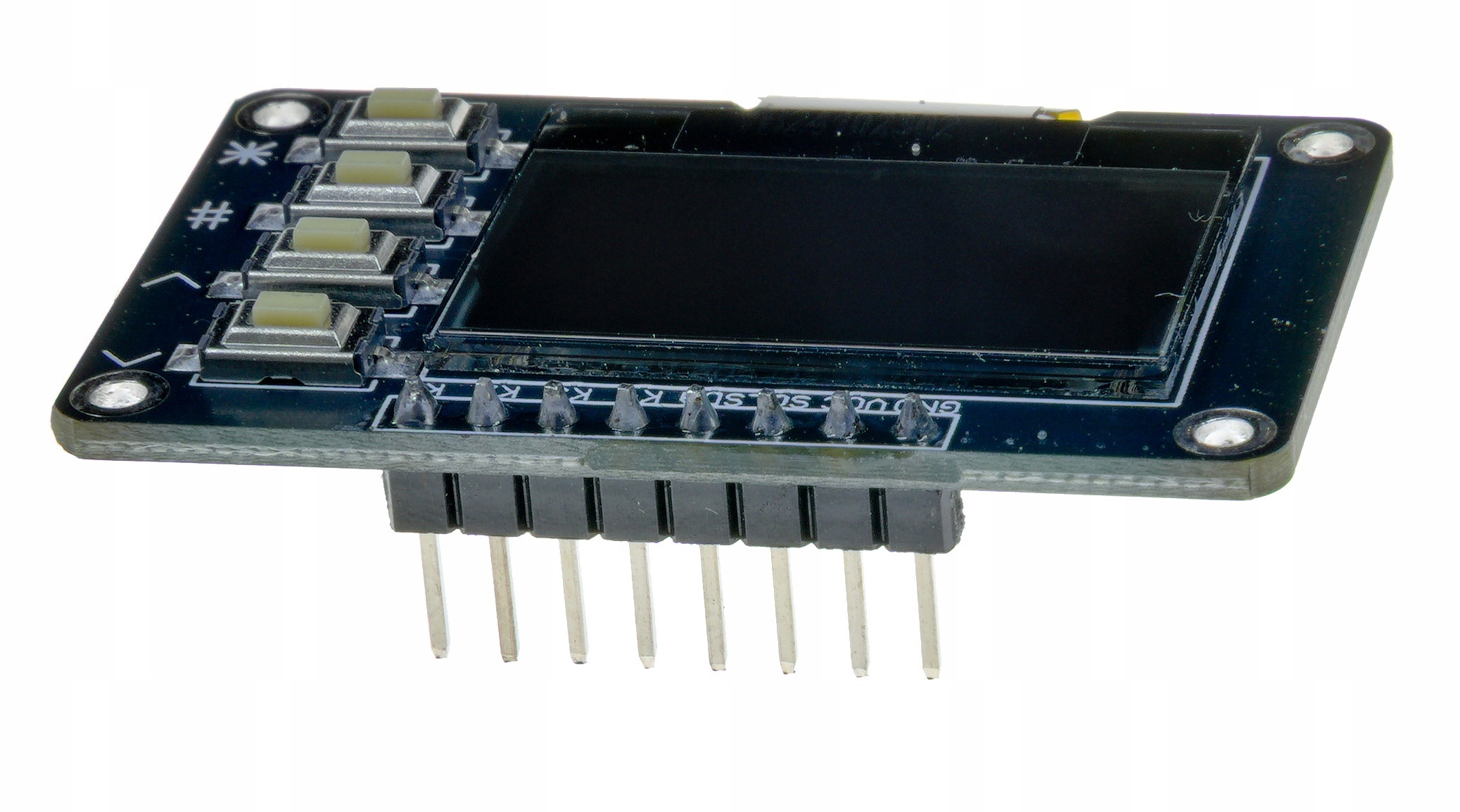

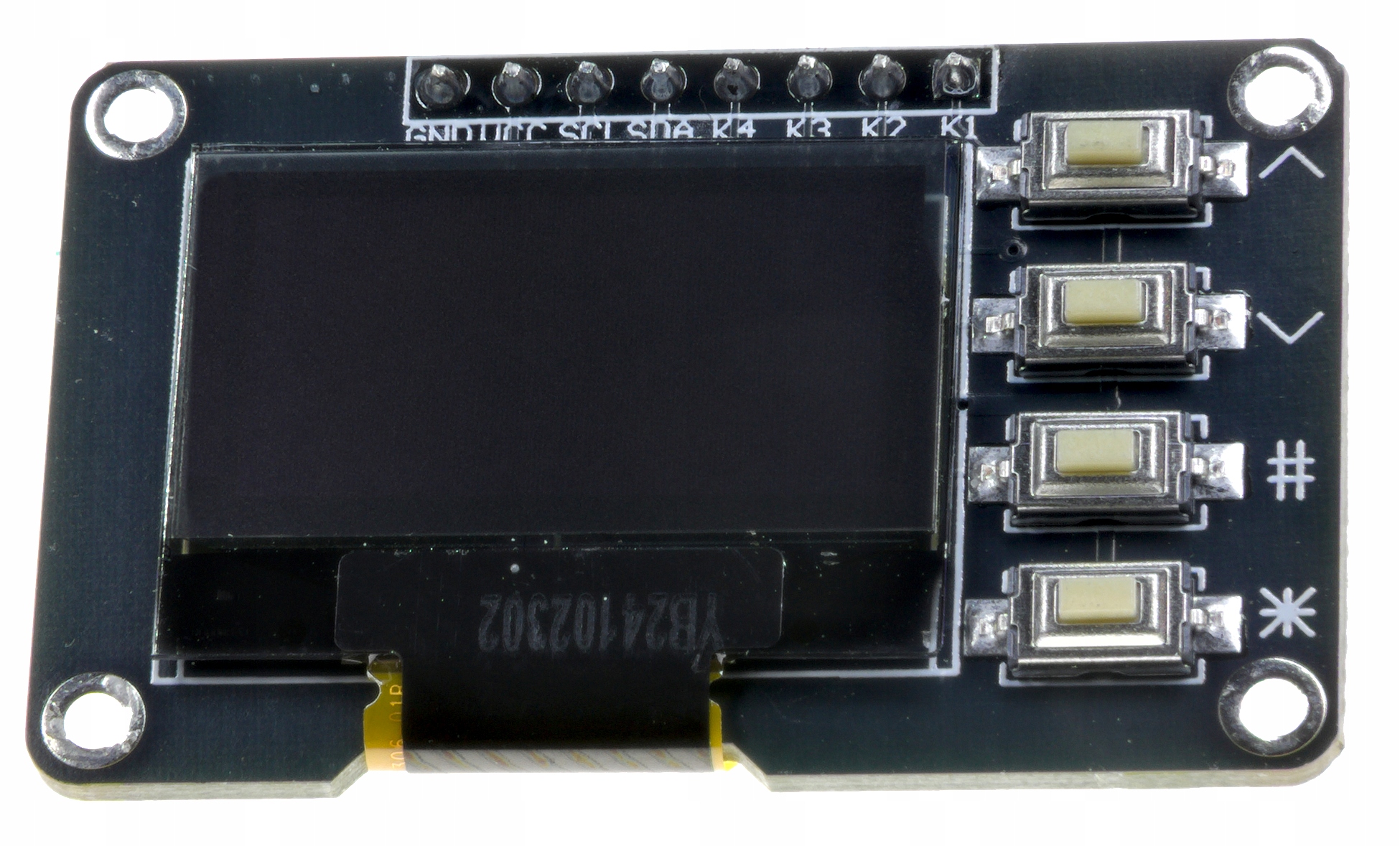

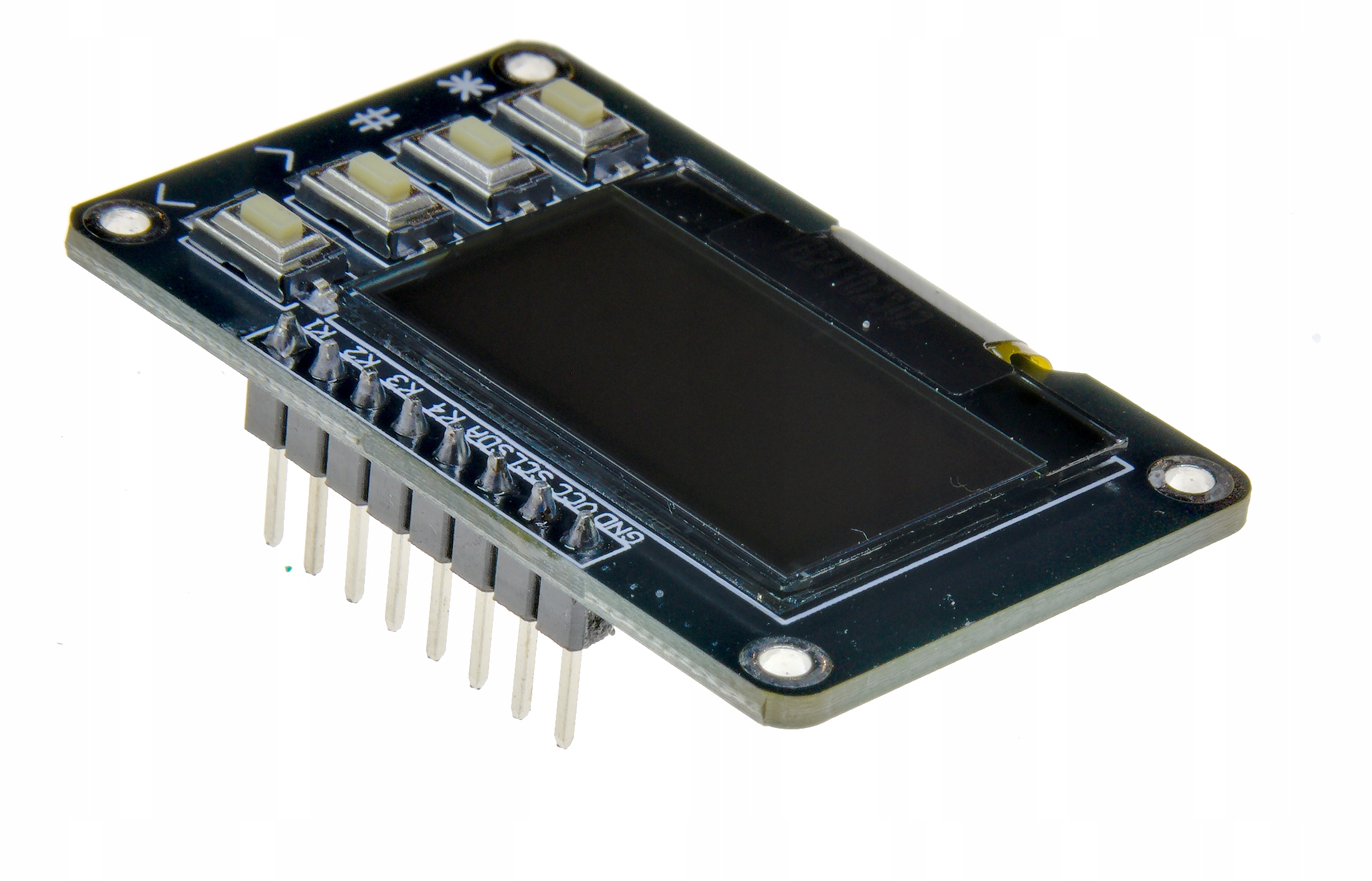

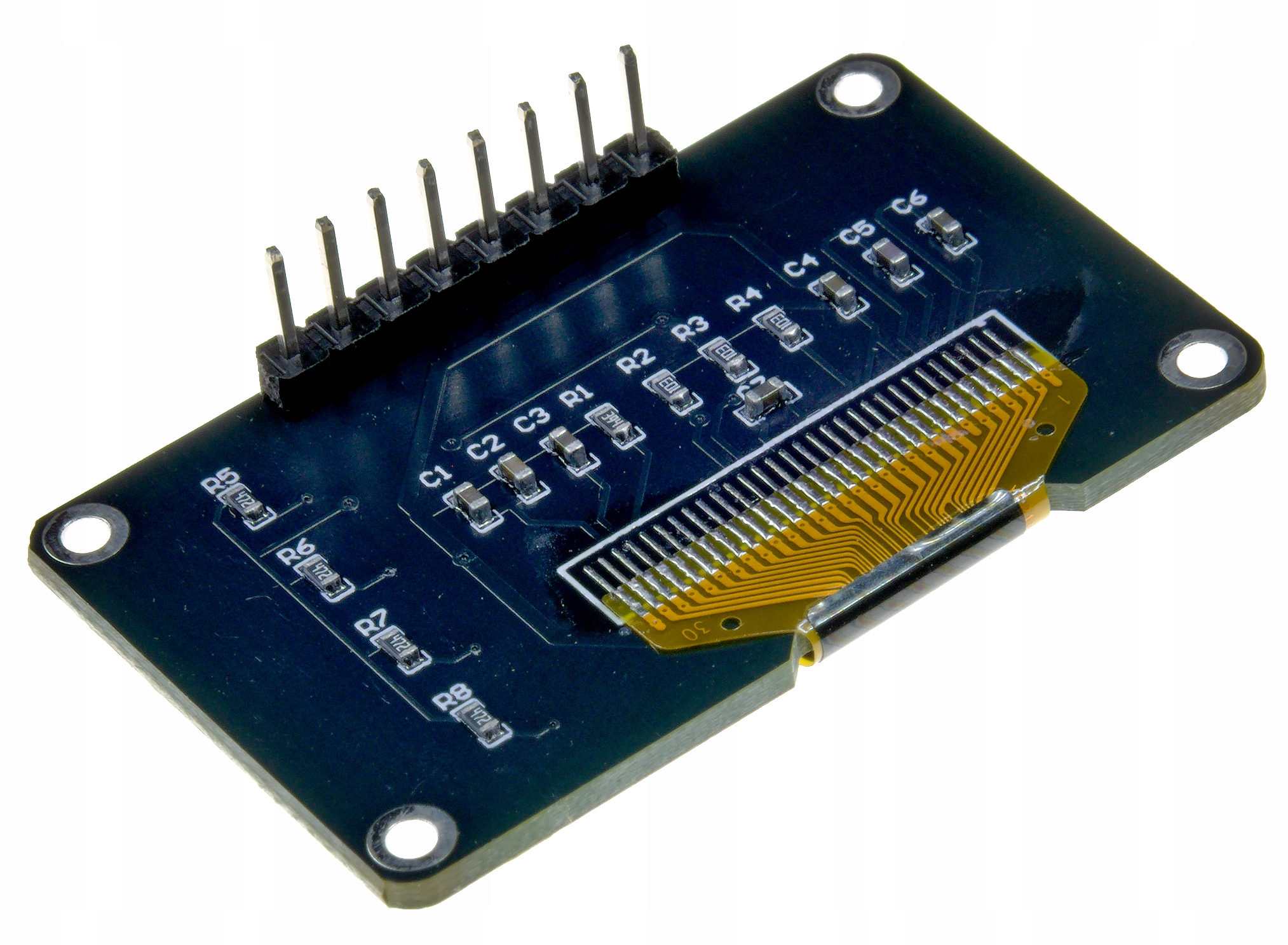

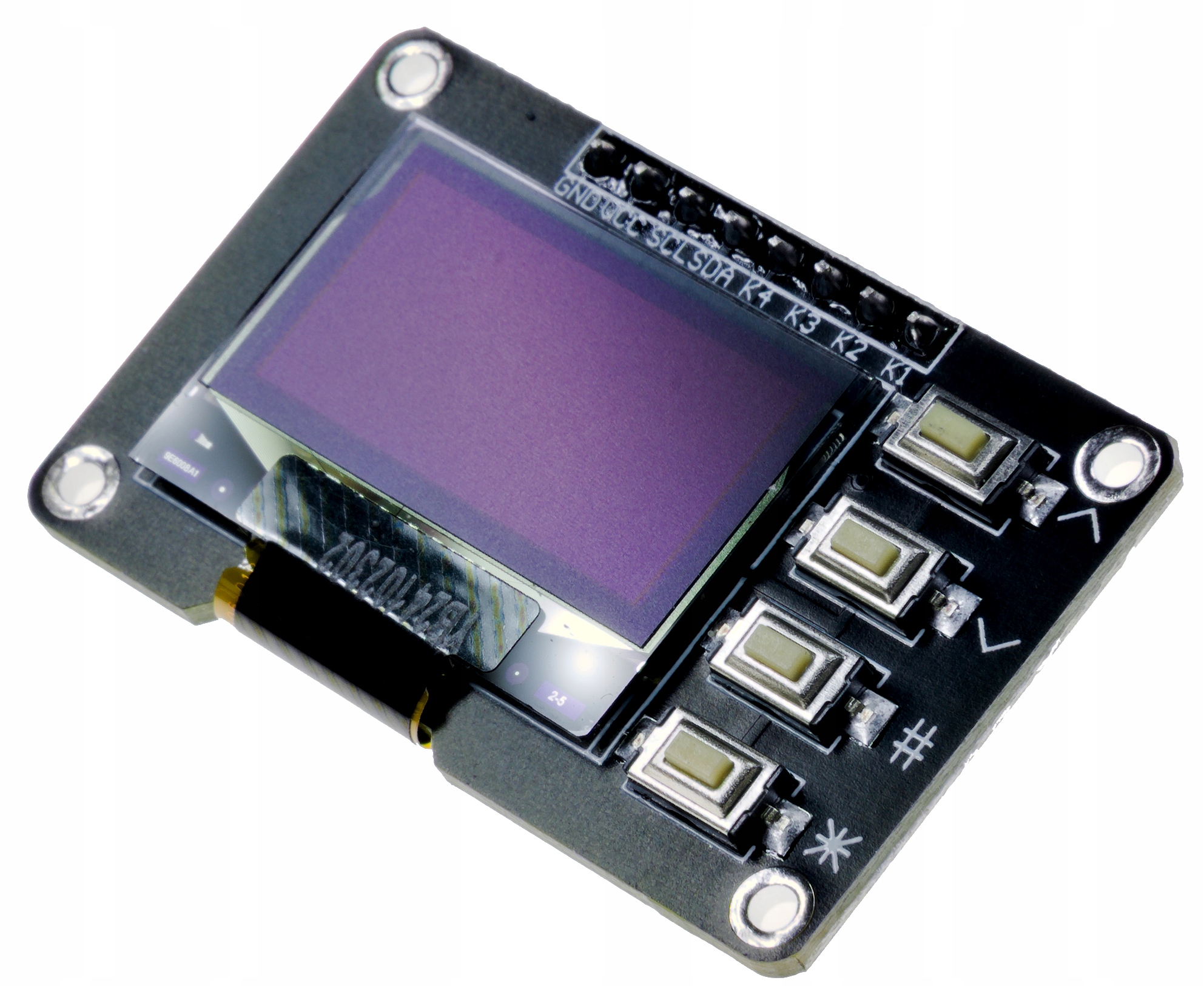

IMZ Wyświetlacz panel OLED 0.96″ SSD1306 I2C z 4 przyciskami WHITE

Opis produktu

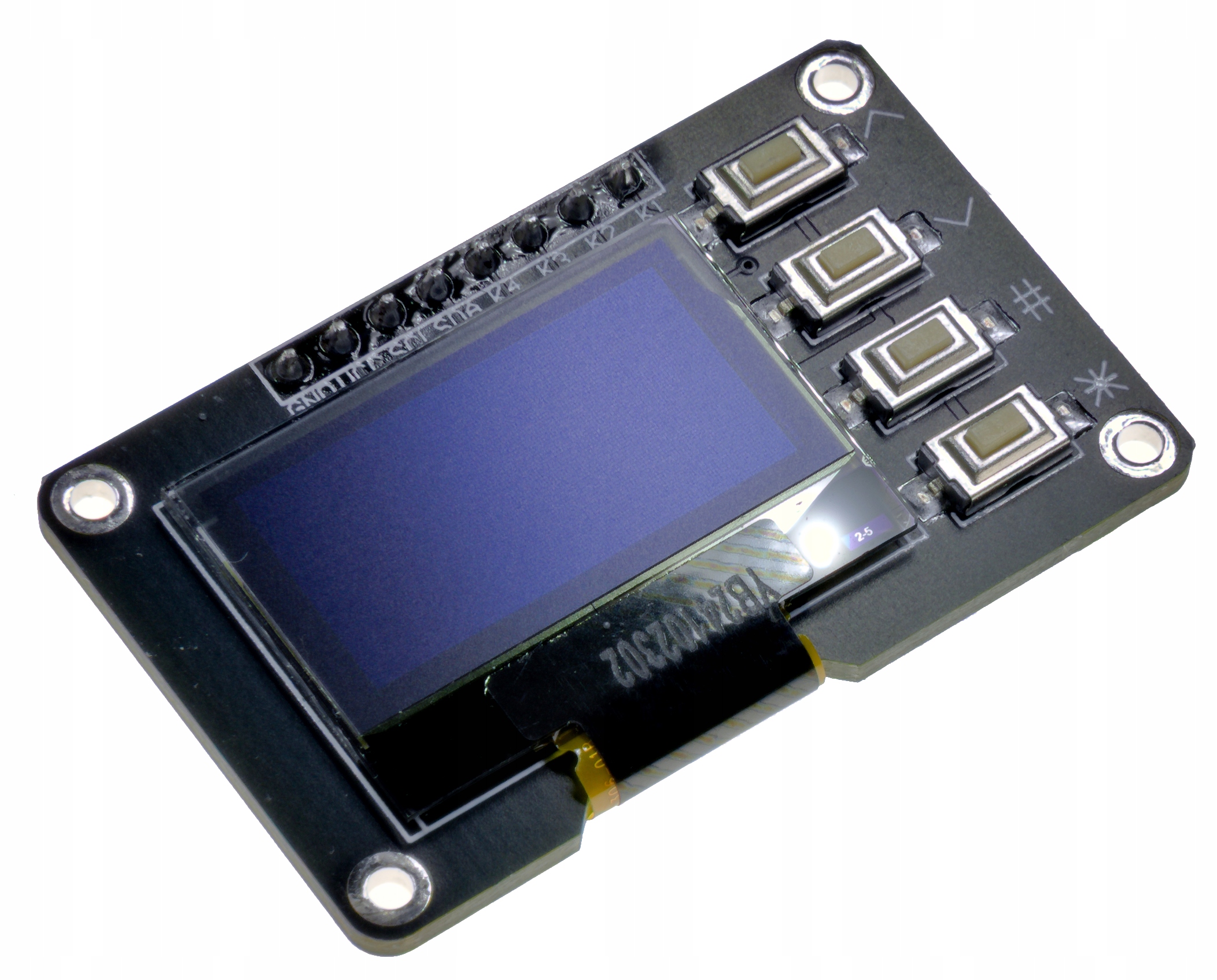

Moduł OLED o przekątnej 0,96 cala i rozdzielczości 128 × 64 px, z kontrolerem SSD1306 lub SSD1315 oraz interfejsem I2C. Ma cztery wbudowane przyciski i biały kolor wyświetlania; napięcie pracy wynosi 3,3 V.

Cechy produktu

• wyświetlacz OLED 0,96 cala
• rozdzielczość 128 × 64 px
• sterownik SSD1306 lub SSD1315
• komunikacja I2C
• cztery wbudowane przyciski użytkownika
• biały kolor wyświetlania
• napięcie pracy 3,3 V
• raster pinów 2,54 mm

Cechy szczegółowe

• rozdzielczość 128 × 64 px: umożliwia prezentowanie tekstu i grafiki na niewielkim ekranie
• interfejs I2C: do komunikacji wykorzystuje dwie linie sygnałowe
• cztery wbudowane przyciski: pozwalają tworzyć podstawowe sterowanie lub nawigację bez osobnych przycisków
• technologia OLED: piksele świecą samodzielnie, więc wyświetlacz nie wymaga podświetlenia
• biały kolor wyświetlania: treści na ekranie są prezentowane w kolorze białym
• raster pinów 2,54 mm: ułatwia połączenie z typowymi płytkami stykowymi i przewodami o zgodnym rastrze

Zastosowanie

• wyświetlanie danych z czujników
• proste menu i panele sterujące
• zegary i liczniki
• projekty IoT
• projekty DIY i edukacyjne

Specyfikacja techniczna

• typ wyświetlacza: OLED
• przekątna: 0,96 cala
• rozdzielczość: 128 × 64 px
• sterownik: SSD1306 lub SSD1315
• interfejs komunikacyjny: I2C
• kolor wyświetlania: biały
• napięcie pracy: 3,3 V
• liczba pinów: 4
• raster pinów: 2,54 mm

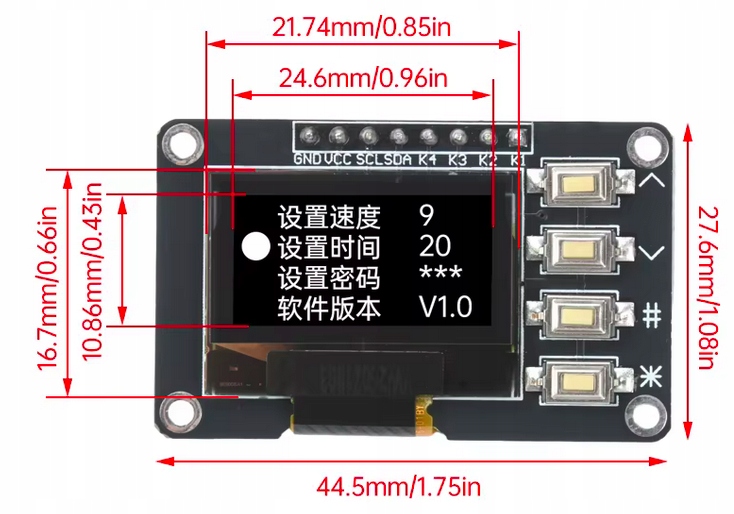

• obszar wyświetlania: około 21,7 × 10,8 mm
• temperatura pracy: od -40°C do 70°C
• częstotliwość odświeżania: do 100 fps

Zasilanie

Udokumentowane napięcie pracy modułu wynosi 3,3 V. Źródło nie podaje poboru prądu ani szczegółów zasilania poszczególnych części modułu. Przed podłączeniem sprawdź oznaczenia pinów i wymagania płytki sterującej; nie podawaj napięcia wyższego niż 3,3 V.

Instrukcja

1. Sprawdź oznaczenia czterech pinów na module oraz dokumentację płytki sterującej. Materiał źródłowy nie podaje nazw ani kolejności pinów, więc nie należy ustalać ich na podstawie samej liczby wyprowadzeń.
2. Podłącz zasilanie zgodnie z oznaczeniami modułu, zachowując napięcie pracy 3,3 V.
3. Podłącz linie I2C do odpowiednich pinów I2C płytki sterującej. Nie podłączaj modułu, dopóki nie potwierdzisz pinów zasilania i sygnałowych.
4. W środowisku programistycznym wybierz bibliotekę obsługującą sterownik znajdujący się w module (SSD1306 lub SSD1315) i płytkę, której używasz. Źródło nie wskazuje konkretnej biblioteki ani adresu I2C.
5. Uruchom przykładowy program z dokumentacji wybranej biblioteki, ustawiając rozdzielczość 128 × 64 oraz właściwy sterownik i konfigurację I2C.
6. Obsługę czterech przycisków skonfiguruj dopiero po ustaleniu ich połączeń i sposobu udostępniania sygnałów; tych informacji nie podano w materiale źródłowym.

Podłączenie

Moduł ma cztery piny i komunikuje się przez I2C. Źródło nie podaje oznaczeń ani kolejności pinów, dlatego nie można wiarygodnie przypisać wyprowadzeń do zasilania, masy, SDA i SCL. Przed podłączeniem odczytaj oznaczenia na module lub sprawdź dokumentację konkretnej wersji. Napięcie pracy wynosi 3,3 V.

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia pinów i wymagania napięciowe konkretnego modułu.
• Używaj napięcia pracy 3,3 V; nie podłączaj modułu do źródła o wyższym napięciu.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Chroń moduł przed zwarciem, wilgocią, zabrudzeniem i uszkodzeniami mechanicznymi.
• Zapewnij stabilne mocowanie, aby ograniczyć ryzyko naprężenia lub wyrwania wyprowadzeń.
• Moduł elektroniczny nie jest przeznaczony do bezpośredniego kontaktu z żywnością ani do stosowania w środowisku, w którym awaria może zagrażać zdrowiu lub życiu.

Ostrzeżenia

• Nie przekraczaj napięcia pracy 3,3 V.
• Nie zakładaj kolejności pinów bez sprawdzenia ich oznaczeń; błędne podłączenie może uszkodzić moduł.
• Nie dopuszczaj do zwarcia wyprowadzeń zasilania.
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.
• Nie narażaj modułu na wilgoć ani uszkodzenia mechaniczne.

Przeznaczenie produktu

• edukacja i nauka elektroniki
• niskonapięciowe projekty DIY
• wyświetlanie informacji w urządzeniach z mikrokontrolerami
• prototypowanie menu i prostych interfejsów użytkownika

Zastosowania wykluczone

• Nie używać jako elementu urządzeń medycznych ani systemów podtrzymujących życie.
• Nie stosować jako jedynego elementu informacyjnego lub sterującego w systemach bezpieczeństwa.
• Nie podłączać bezpośrednio do instalacji sieciowej ani obwodów o napięciu wyższym niż dopuszczone dla modułu.

Zawartość zestawu

• moduł OLED 0,96 cala z czterema wbudowanymi przyciskami

Najczęstsze pytania

Jaką rozdzielczość ma wyświetlacz?
128 × 64 px.

Jak komunikuje się moduł?
Przez interfejs I2C.

Jakie napięcie pracy podaje specyfikacja?
3,3 V.

Czy moduł ma przyciski?
Tak, ma cztery wbudowane przyciski użytkownika.

Jakie piny należy podłączyć?
Moduł ma cztery piny, ale materiał źródłowy nie podaje ich oznaczeń ani kolejności. Sprawdź oznaczenia na konkretnej wersji lub jej dokumentację przed podłączeniem.

O produkcie

Moduł łączy niewielki ekran OLED z czterema przyciskami, dzięki czemu może pełnić funkcję prostego interfejsu w urządzeniu prototypowym. Interfejs I2C ogranicza liczbę linii komunikacyjnych, a rozdzielczość 128 × 64 px pozwala prezentować tekst, odczyty czujników, wskazania licznika lub elementy menu. Przed uruchomieniem należy zweryfikować oznaczenia pinów oraz ustalić, czy konkretny egzemplarz korzysta ze sterownika SSD1306 czy SSD1315.

Dlaczego warto

• ekran OLED 128 × 64 px zintegrowany z czterema przyciskami
• komunikacja I2C
• obsługa sterownika SSD1306 lub SSD1315
• biały kolor wyświetlania
• napięcie pracy 3,3 V
