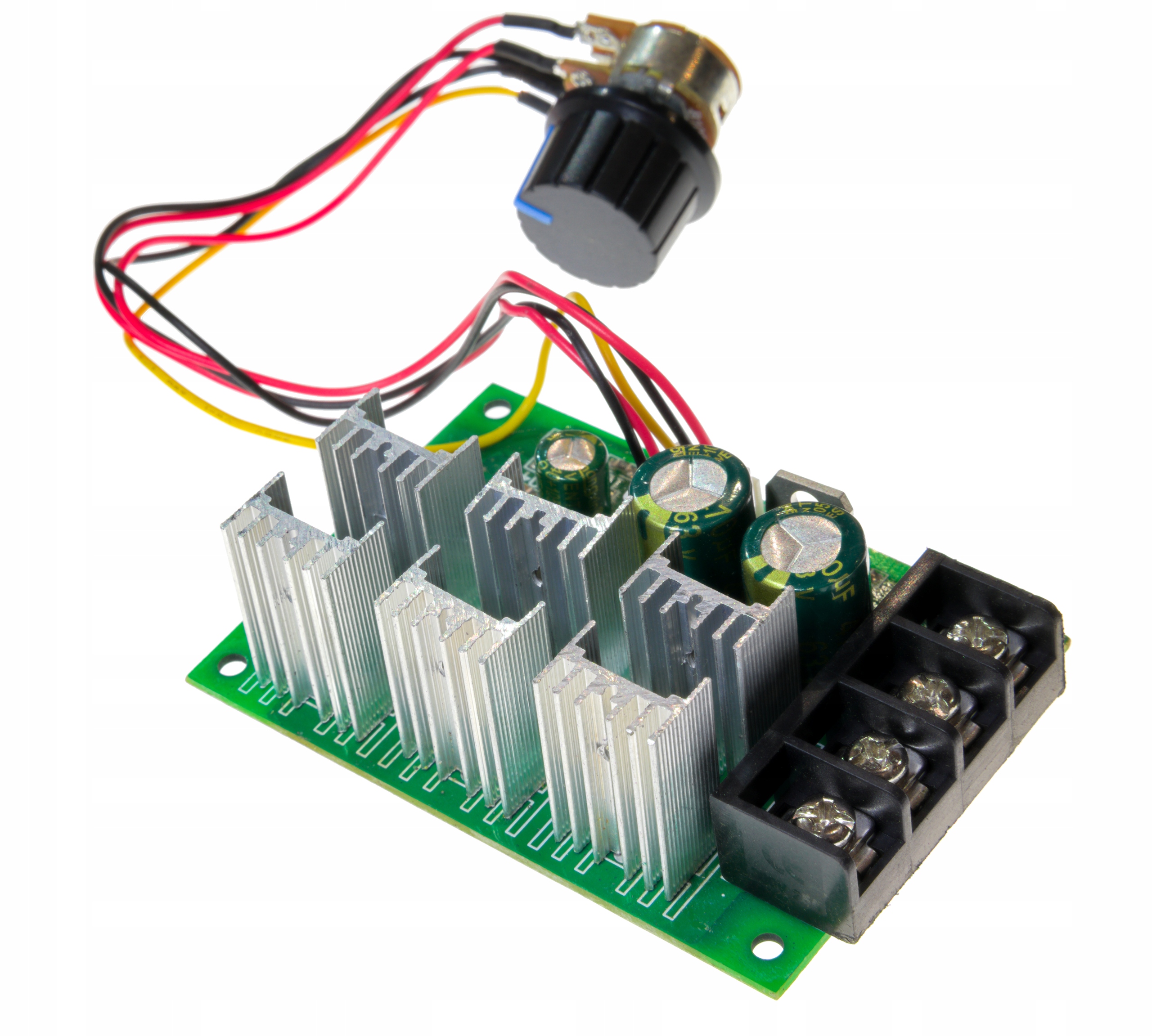

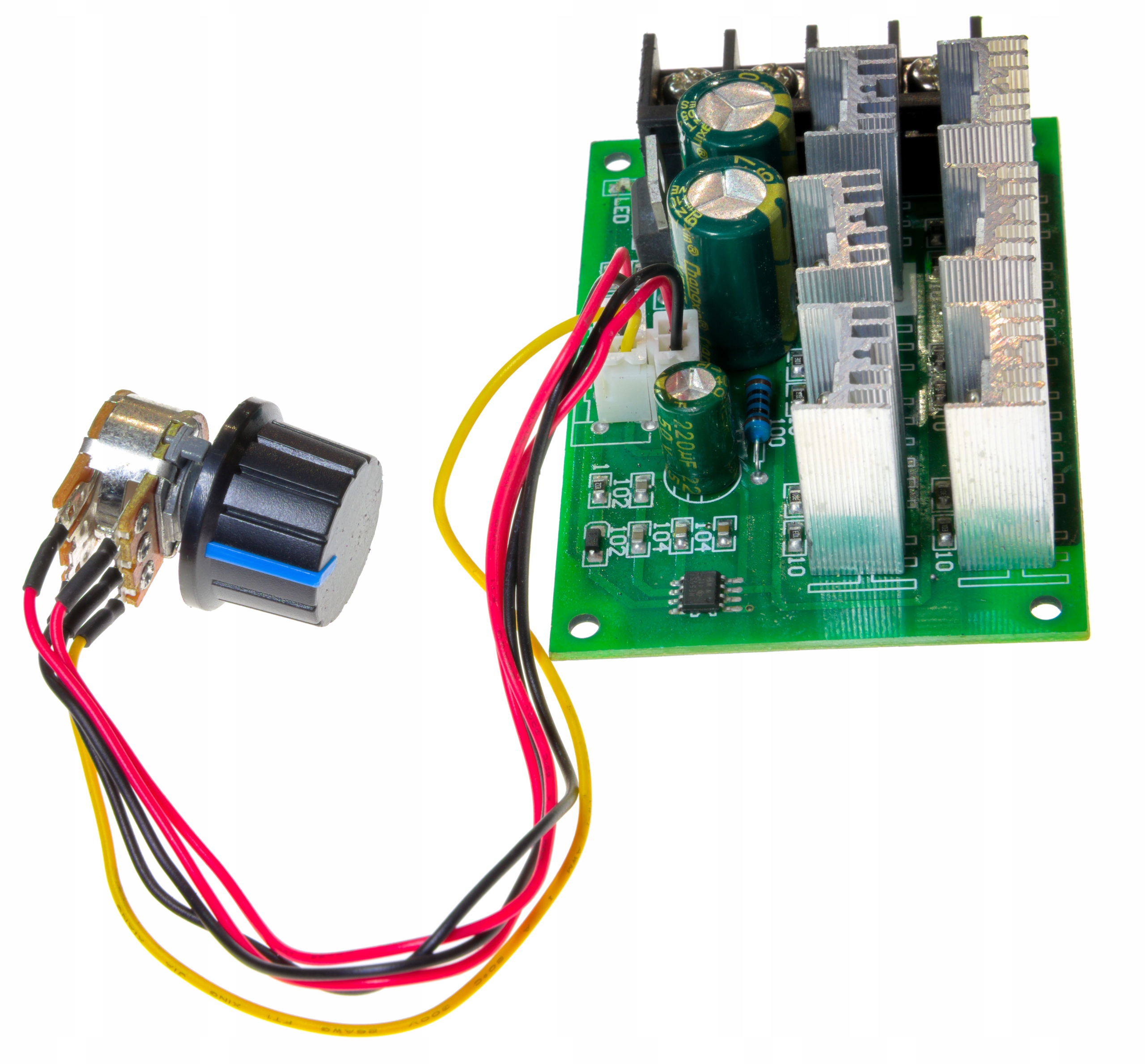

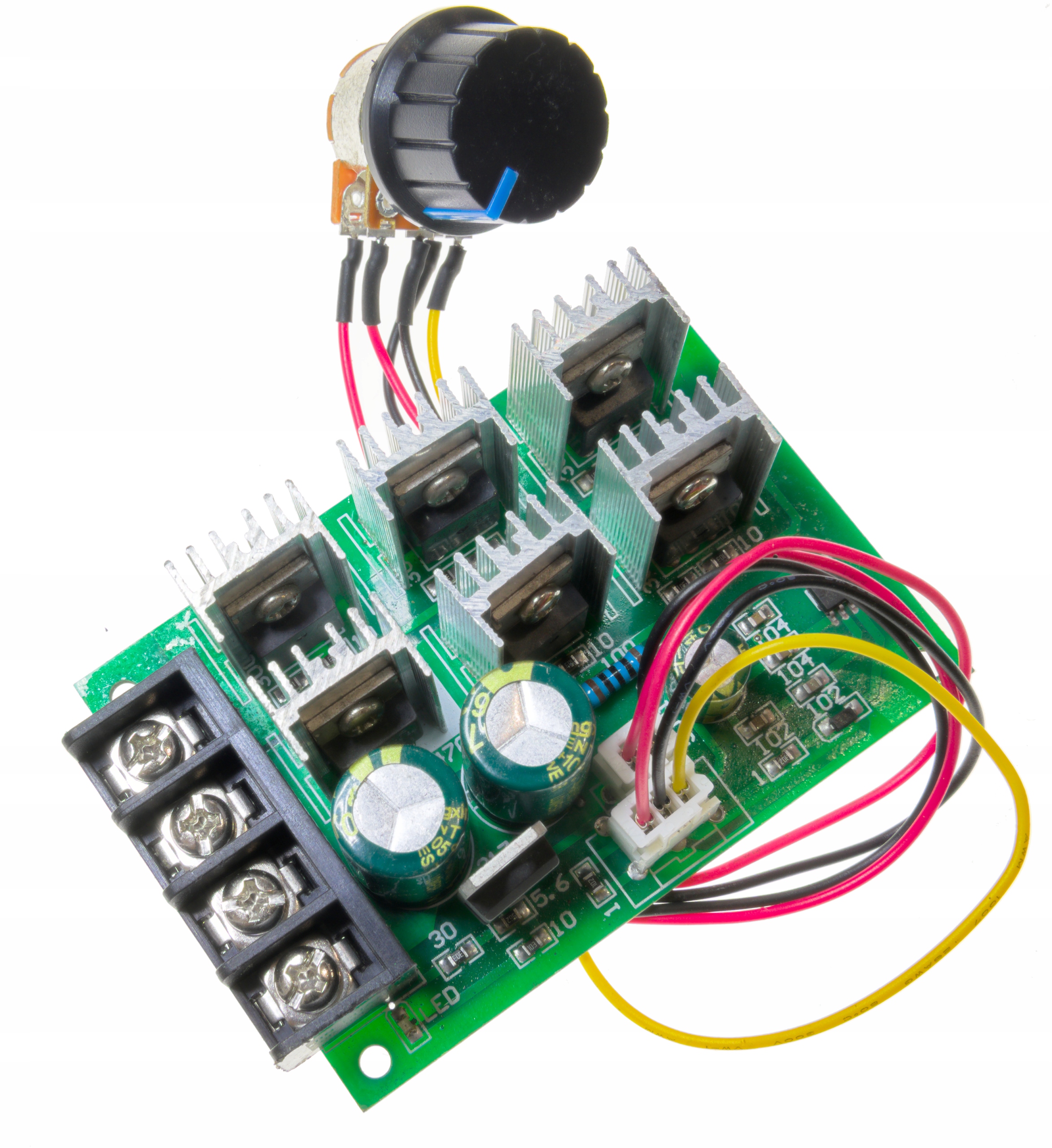

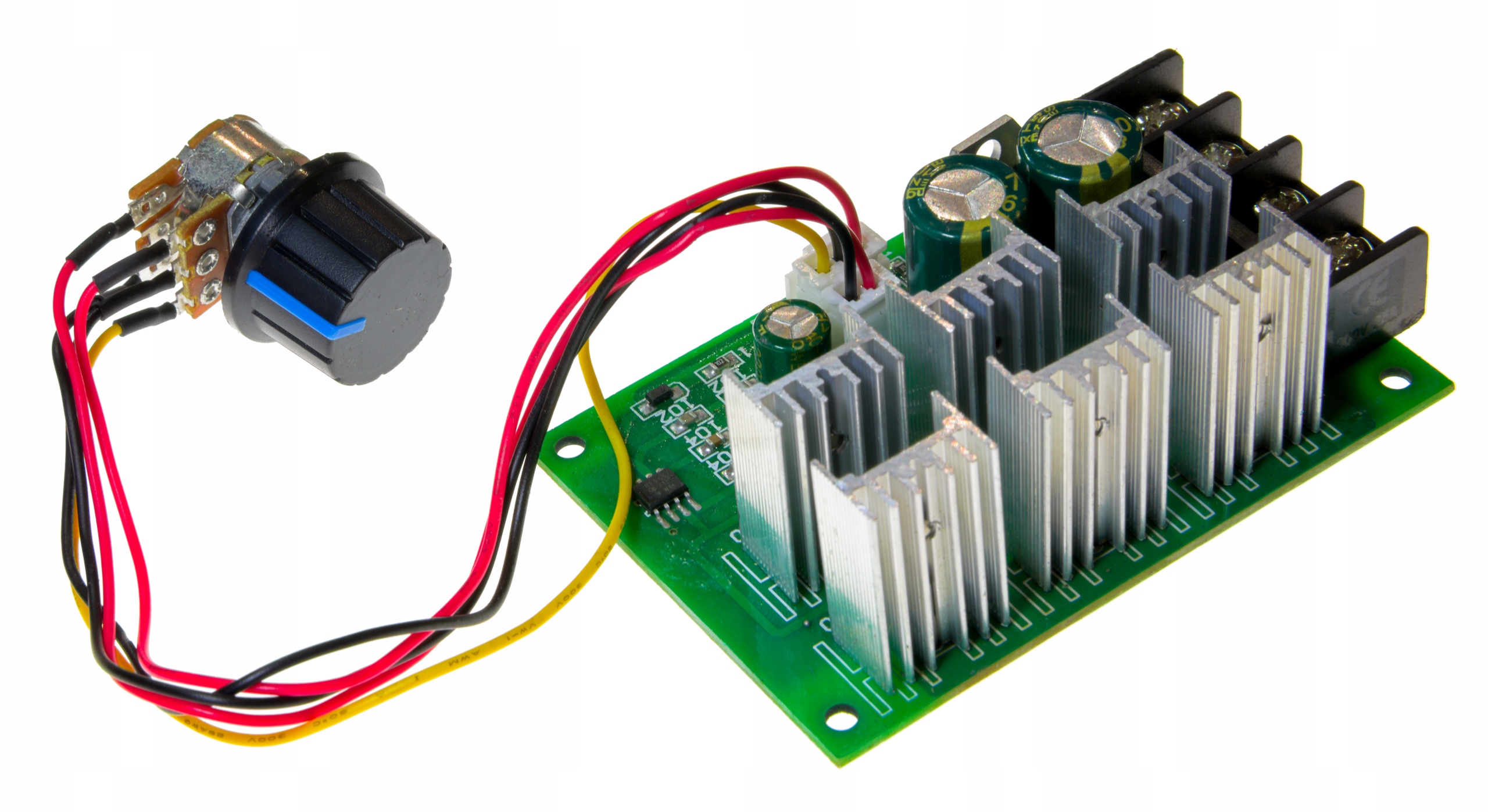

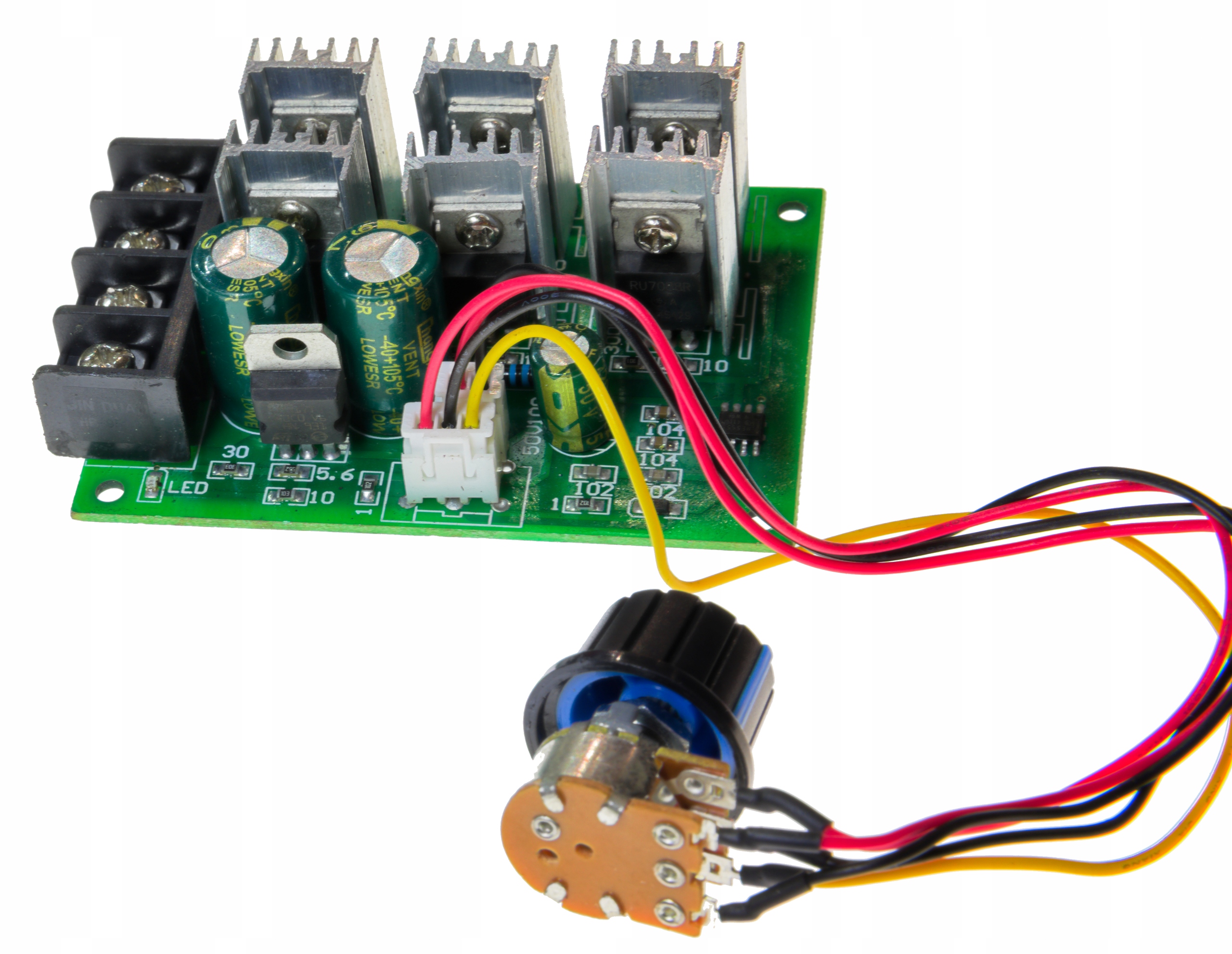

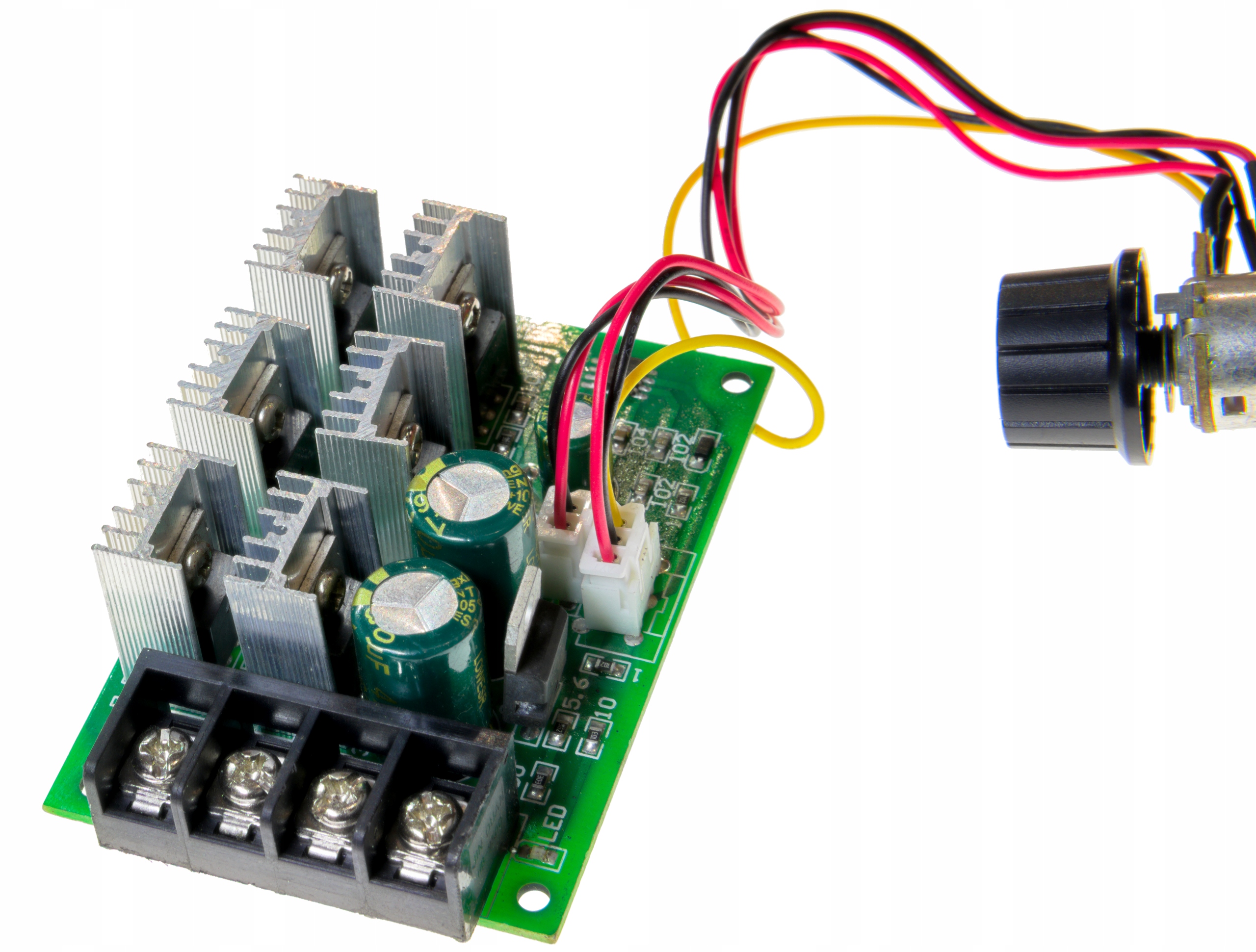

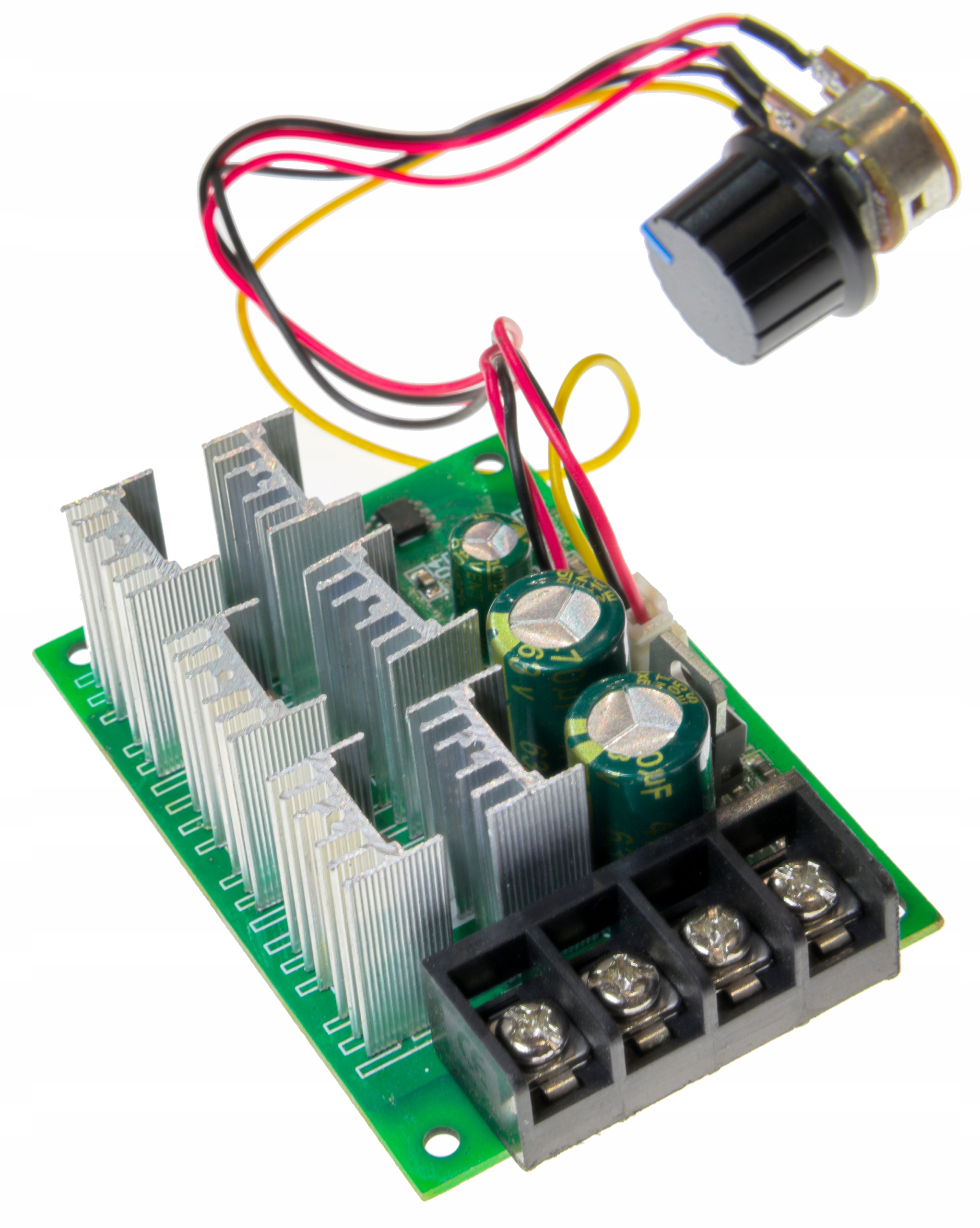

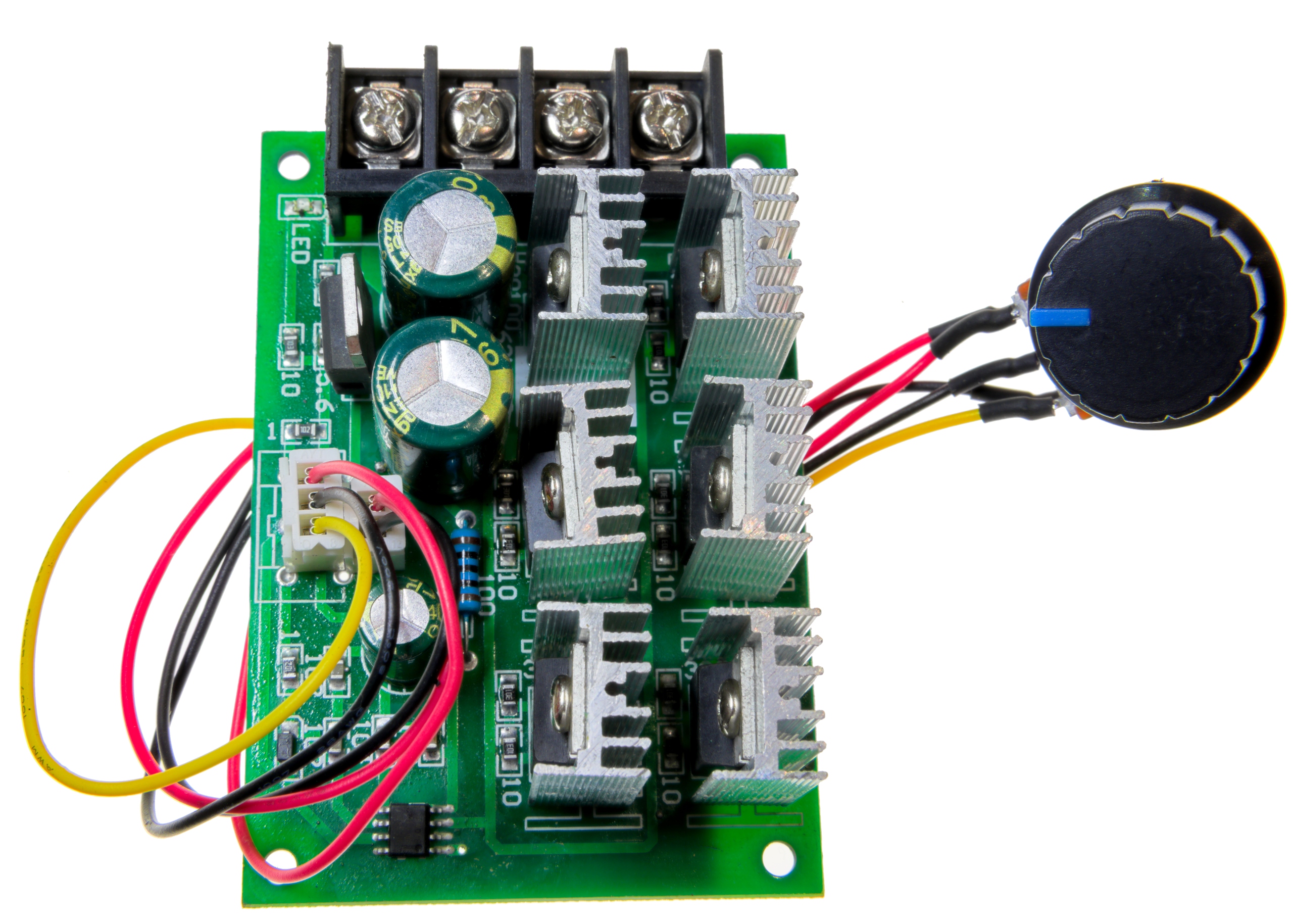

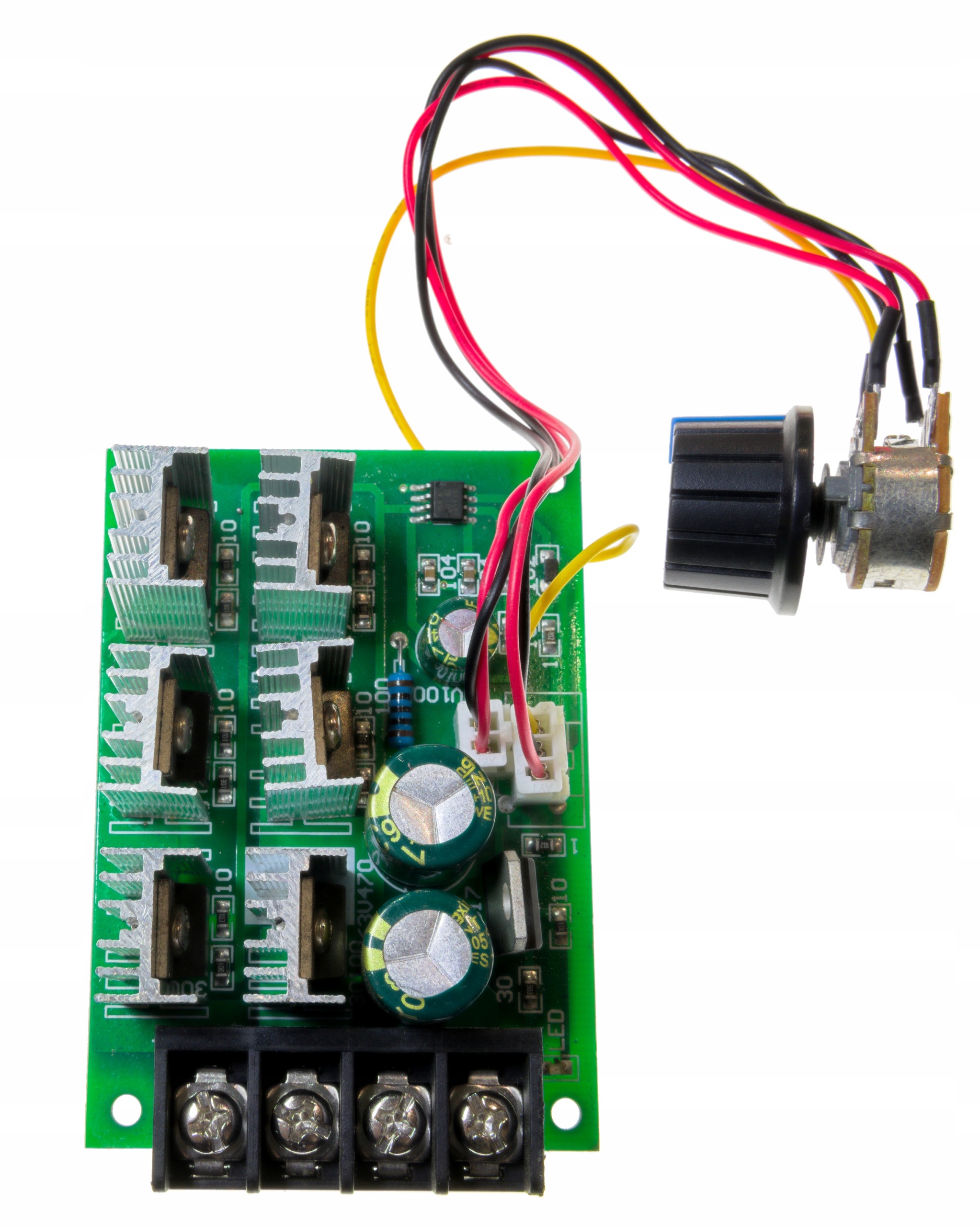

IMZ Moduł regulatora obrotów DC 40A 9-55V

Opis produktu

Moduł PWM do regulacji prędkości silników prądu stałego za pomocą potencjometru. Według danych źródłowych pracuje z zasilaniem 9–55 V DC, obsługuje prąd do 40 A i ma częstotliwość PWM 25 kHz.

Cechy produktu

• regulacja PWM
• zakres zasilania 9–55 V DC
• prąd wyjściowy do 40 A
• deklarowana moc ciągła do 2000 W
• częstotliwość PWM 25 kHz
• potencjometr liniowy 100 kΩ
• pięć tranzystorów MOSFET
• układ oparty na timerze NE555
• dioda zabezpieczająca
• zaciski śrubowe

Cechy szczegółowe

• Sterowanie PWM: umożliwia regulację prędkości silnika potencjometrem.
• Zakres zasilania 9–55 V DC: pozwala używać modułu w układach o napięciu stałym mieszczącym się w tym zakresie.
• Prąd wyjściowy do 40 A: obsługuje obciążenia o dużym poborze prądu, przy uwzględnieniu wymagań dotyczących chłodzenia.
• Częstotliwość PWM 25 kHz: określona w materiale źródłowym częstotliwość sterowania.
• Potencjometr 100 kΩ: służy do ręcznej zmiany nastawy regulatora.
• Pięć tranzystorów MOSFET: elementy wykonawcze układu sterującego obciążeniem.
• Dioda zabezpieczająca: ogranicza przepięcia powstające przy wyłączaniu silnika.
• Zaciski śrubowe: umożliwiają podłączenie zasilania i obciążenia.

Zastosowanie

• Regulacja prędkości silników DC.
• Sterowanie wentylatorami i pompami prądu stałego zgodnymi z zakresem napięcia modułu.
• Projekty DIY i prototypowanie układów napędowych.
• Testowanie silników i obciążeń DC.
• Zastosowania w automatyce domowej lub przemysłowej, jeśli parametry obciążenia i warunki pracy są odpowiednie.

Specyfikacja techniczna

• typ urządzenia: regulator PWM silnika DC
• napięcie wejściowe: 9–55 V DC
• prąd wyjściowy: 0–40 A
• deklarowana moc ciągła: do 2000 W
• częstotliwość PWM: 25 kHz
• element regulacyjny: potencjometr liniowy 100 kΩ
• zakres regulacji: 0–100% według materiału źródłowego
• układ sterujący: NE555
• tranzystory mocy: 5 × MOSFET
• zabezpieczenie: dioda gasząca
• typ złączy: zaciski śrubowe
• wymiary modułu: 83 × 56 × 28 mm
• wymiary montażowe płytki: 72 × 48 mm

Zasilanie

Moduł wymaga zasilania prądem stałym w zakresie 9–55 V DC, podłączonego do zacisków VIN+ i VIN− z zachowaniem polaryzacji. Zasilacz i przewody należy dobrać do napięcia oraz prądu pobieranego przez silnik. Przy dużym obciążeniu, zwłaszcza w pobliżu 40 A, źródło zaleca dodatkowe efektywne chłodzenie modułu, np. radiatorem lub wentylatorem.

Instrukcja

1. Przed montażem odłącz zasilanie i upewnij się, że jego napięcie mieści się w zakresie 9–55 V DC.
2. Podłącz biegun dodatni zasilania do VIN+, a biegun ujemny do VIN−.
3. Podłącz silnik DC do wyjść OUT+ i OUT−.
4. Potencjometr umieść w 3-pinowym gnieździe na płytce; według źródła jest on połączony przewodem.
5. Sprawdź polaryzację, mocowanie przewodów oraz zgodność silnika i zasilacza z parametrami modułu.
6. Przy pierwszym uruchomieniu ustaw potencjometr na minimalną nastawę, włącz zasilanie i ostrożnie zwiększaj regulację, obserwując pracę silnika i temperaturę modułu.
7. Przy większym obciążeniu zapewnij dodatkowe chłodzenie. Przed zmianą połączeń ponownie odłącz zasilanie.

Źródło nie podaje platformy programistycznej ani interfejsu sterowania cyfrowego; moduł obsługuje się potencjometrem. Nie zamieszczono przykładowego kodu Arduino, ponieważ nie jest potrzebny do opisanego sposobu pracy.

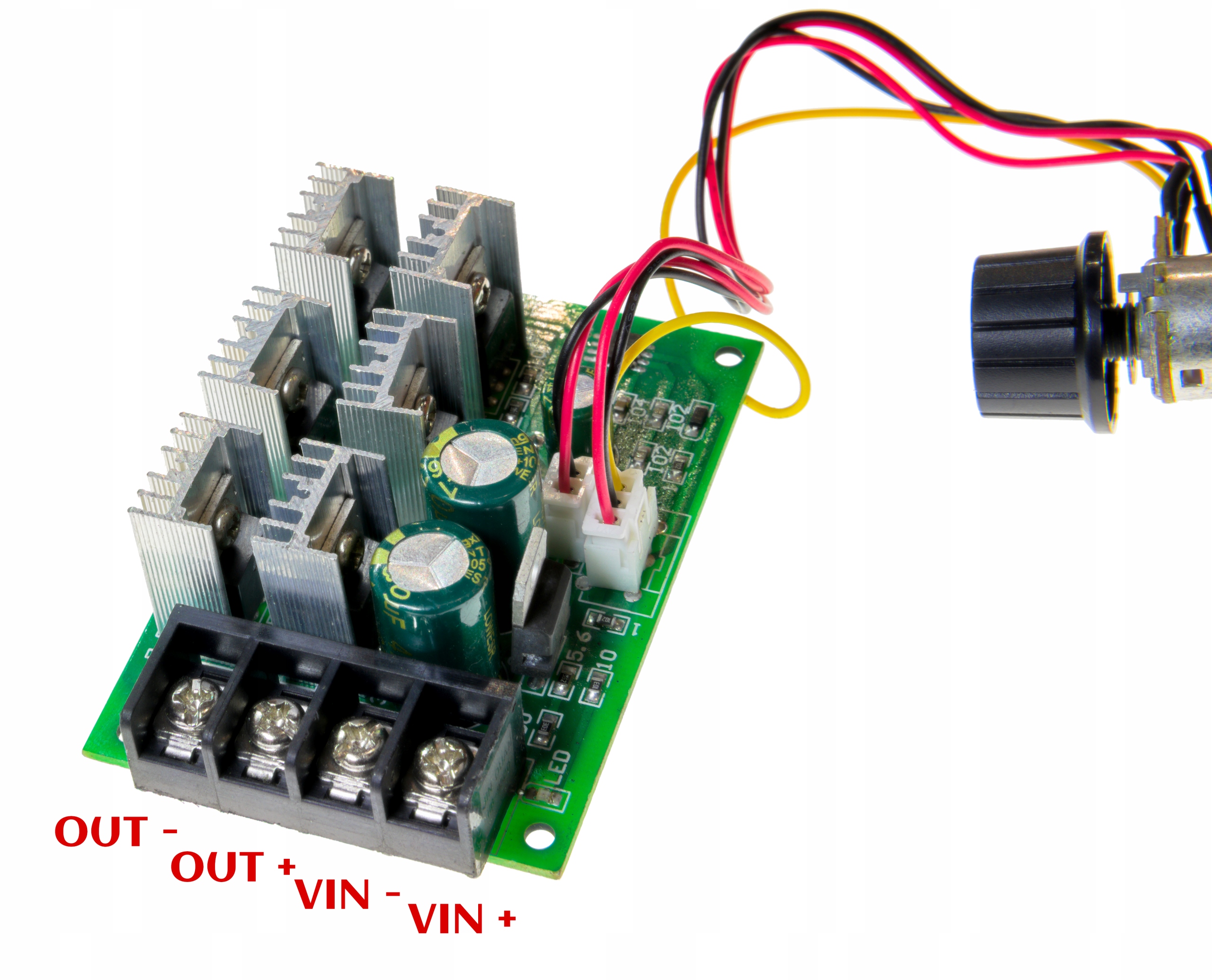

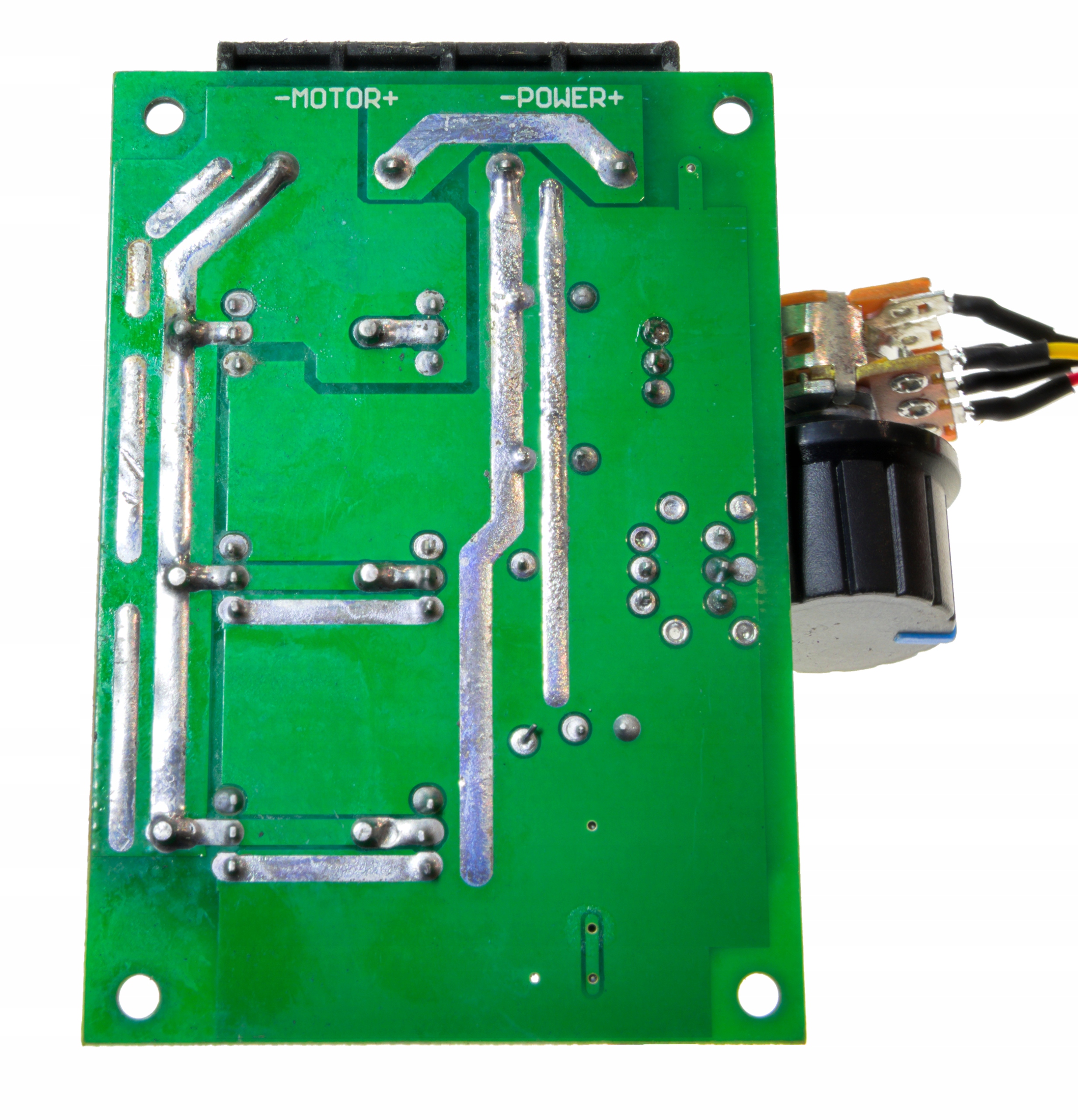

Podłączenie

| Zacisk lub gniazdo | Połączenie |
|—|—|
| VIN+ | dodatni biegun zasilania DC |
| VIN− | ujemny biegun zasilania DC |
| OUT+ | dodatnie wyprowadzenie silnika |
| OUT− | ujemne wyprowadzenie silnika |
| Gniazdo 3-pin | potencjometr; szczegółowego przypisania pinów źródło nie podaje |

Informacje bezpieczeństwa

• Używaj wyłącznie z zasilaniem DC w zakresie 9–55 V i przestrzegaj polaryzacji oznaczonej na zaciskach.
• Dobierz zasilacz, przewody i obciążenie do spodziewanego prądu; zabezpiecz połączenia przed przypadkowym zwarciem.
• Zapewnij wentylację i kontroluj temperaturę modułu. Przy dużym obciążeniu zastosuj dodatkowe chłodzenie.
• Montuj i zmieniaj połączenia po odłączeniu zasilania.
• Umieść moduł w suchym miejscu, w obudowie lub osłonie ograniczającej kontakt z przewodzącymi elementami i dostęp osób postronnych.
• Przerwij pracę, jeśli moduł, przewody lub zaciski nadmiernie się nagrzewają, wydzielają zapach albo działają nieprawidłowo.

Ostrzeżenia

• Nie podłączaj napięcia spoza zakresu 9–55 V DC ani zasilania sieciowego AC.
• Nie zamieniaj polaryzacji zasilania.
• Nie przekraczaj deklarowanego prądu 40 A ani mocy 2000 W; wartości te nie oznaczają, że każde połączenie napięcia i prądu jest dopuszczalne jednocześnie.
• Przy wysokim prądzie brak odpowiedniego chłodzenia może doprowadzić do przegrzania i uszkodzenia modułu.
• Nie wykonuj połączeń ani zmian przewodów przy włączonym zasilaniu.
• Nie zakładaj, że moduł zapewnia ochronę przed każdym rodzajem zwarcia, przeciążenia lub odwrotną polaryzacją.

Przeznaczenie produktu

• Do eksperymentalnych i użytkowych układów niskonapięciowych prądu stałego.
• Do regulacji silników DC oraz zgodnych obciążeń DC, takich jak wskazane w źródle wentylatory i pompy.
• Do projektów DIY, prototypowania i testowania układów napędowych.

Zastosowania wykluczone

• Nie stosować do sterowania urządzeniami zasilanymi bezpośrednio z sieci AC.
• Nie stosować w urządzeniach medycznych, systemach bezpieczeństwa życia ani innych zastosowaniach, w których awaria regulatora może zagrażać zdrowiu lub życiu.
• Nie używać poza podanym zakresem napięcia i prądu ani w warunkach, w których nie można zapewnić wymaganego chłodzenia.

Najczęstsze pytania

Jakie zasilanie jest wymagane?
Zasilanie prądem stałym w zakresie 9–55 V DC.

Jak reguluje się prędkość?
Za pomocą potencjometru 100 kΩ podłączonego do 3-pinowego gniazda na płytce.

Jaki prąd może obsłużyć moduł?
Źródło podaje zakres prądu wyjściowego 0–40 A. Przy dużym obciążeniu wymagane jest dodatkowe chłodzenie.

Czy regulator można podłączyć do Arduino?
Źródło nie opisuje wejścia sterującego ani połączenia z Arduino. Opisany sposób regulacji wykorzystuje potencjometr.

Czy zestaw zawiera radiator lub wentylator?
Źródło zaleca dodatkowe chłodzenie przy dużym obciążeniu, ale nie potwierdza, że radiator lub wentylator jest częścią zestawu.

O produkcie

Moduł służy do ręcznej regulacji prędkości silnika DC przez zmianę sterowania PWM. Układ oparto na timerze NE555 i pięciu tranzystorach MOSFET; potencjometr pozwala zmieniać nastawę bez dodatkowego sterownika programowalnego. Zaciski śrubowe rozdzielają podłączenie zasilania i silnika. Może być wykorzystany w prototypach, projektach DIY oraz układach regulacji wentylatorów lub pomp, o ile napięcie i prąd obciążenia są odpowiednie. Przy większym obciążeniu należy zadbać o odprowadzanie ciepła.

Dlaczego warto

• Szeroki deklarowany zakres zasilania: 9–55 V DC.
• Regulacja potencjometrem bez konieczności programowania.
• Sterowanie PWM o częstotliwości 25 kHz.
• Zaciski śrubowe do podłączenia zasilania i silnika.
• Wymiary modułu: 83 × 56 × 28 mm.
• Dioda gasząca opisana jako zabezpieczenie przed przepięciami przy wyłączaniu silnika.
