Opis
Opis produktu
ZK-PP2K to sterownik PWM/PULSE do regulacji i okresowego przełączania obciążeń prądu stałego, takich jak silniki DC, oświetlenie LED i elektrozawory. Pracuje z zasilaniem 3,3–30 V DC, a podane limity maksymalne wynoszą 8 A i 150 W.
Cechy produktu
- sterowanie PWM i PULSE
- regulacja częstotliwości i wypełnienia
- ustawianie czasu impulsu i przerwy
- ustawianie opóźnienia startu i liczby cykli
- wyświetlacz LCD
- przyciski sterujące i start/stop
- zapamiętywanie ustawień po odłączeniu zasilania
Cechy szczegółowe
- Tryby PWM i PULSE: umożliwiają ciągłe sterowanie wypełnieniem lub generowanie serii impulsów.
- Regulowana częstotliwość i wypełnienie: pozwalają dostosować parametry sygnału do zastosowanego obciążenia.
- Konfiguracja impulsów: można ustawić czas impulsu dodatniego i ujemnego, opóźnienie startu oraz liczbę cykli.

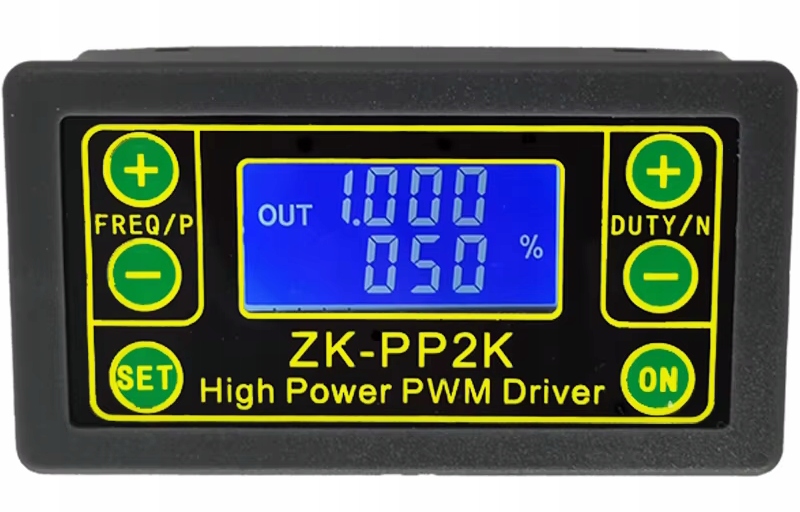

- Wyświetlacz LCD i przyciski: służą do ustawiania parametrów i obsługi urządzenia.
- Start/stop: umożliwia rozpoczęcie lub zatrzymanie pracy sterownika.
- Zachowanie ustawień: według materiału źródłowego ustawienia pozostają zapisane po odłączeniu zasilania.
Zastosowanie
- regulacja jasności oświetlenia LED
- regulacja prędkości silników DC
- cykliczne sterowanie elektrozaworami
- opóźnione włączanie obciążeń DC
- testowanie urządzeń przez powtarzalne przełączanie obciążenia
Specyfikacja techniczna
- typ: sterownik PWM/PULSE
- napięcie zasilania: 3,3–30 V DC
- maksymalny prąd: 8 A
- maksymalna moc: 150 W
- zakres częstotliwości: 1 Hz–150 kHz
- deklarowana dokładność częstotliwości: ±2%
- zakres wypełnienia: 0–100%, krok 1%
- czas opóźnienia: 0,000–9999 s, minimalny krok/czas podany w źródle: 1 ms
- czas impulsu dodatniego i ujemnego: 0,000–9999 s, minimalny krok/czas podany w źródle: 1 ms
- liczba impulsów: 1–9999 lub nieskończona

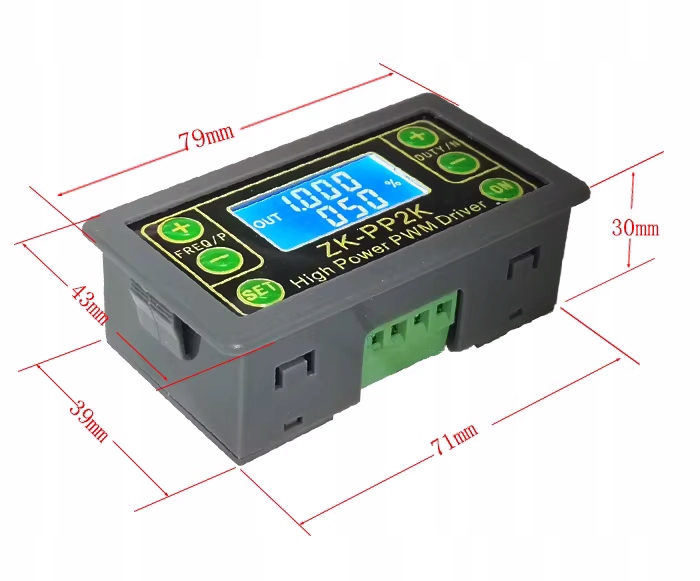

- wymiary: 79 × 43 × 30 mm
- masa: 42 g
Zasilanie
Sterownik wymaga zasilania prądem stałym 3,3–30 V DC. Zasilanie podłącza się do zacisków VCC (+) i GND (−). Nie przekraczaj podanego zakresu napięcia. Maksymalny prąd i moc obciążenia wynoszą odpowiednio 8 A i 150 W; są to limity maksymalne, których nie należy przekraczać.
Instrukcja
- Przed podłączeniem odłącz zasilanie.
- Sprawdź napięcie zasilacza i parametry obciążenia. Zasilanie musi mieścić się w zakresie 3,3–30 V DC, a obciążenie nie może przekraczać limitów 8 A i 150 W.
- Podłącz zasilanie do VCC (+) i GND (−), a obciążenie do OUT+ i OUT−, zgodnie z opisem połączeń.
- Sprawdź polaryzację i pewność połączeń przed włączeniem zasilania.
- Po włączeniu wybierz tryb PWM albo PULSE i ustaw wymagane parametry za pomocą przycisków urządzenia. Szczegółowa sekwencja obsługi menu nie została podana w materiale źródłowym.
- Użyj przycisku start/stop do uruchomienia lub zatrzymania sterowania.
Nie podano informacji o bibliotekach, interfejsie ani sposobie sterowania z Arduino, dlatego nie zamieszczono przykładowego kodu.

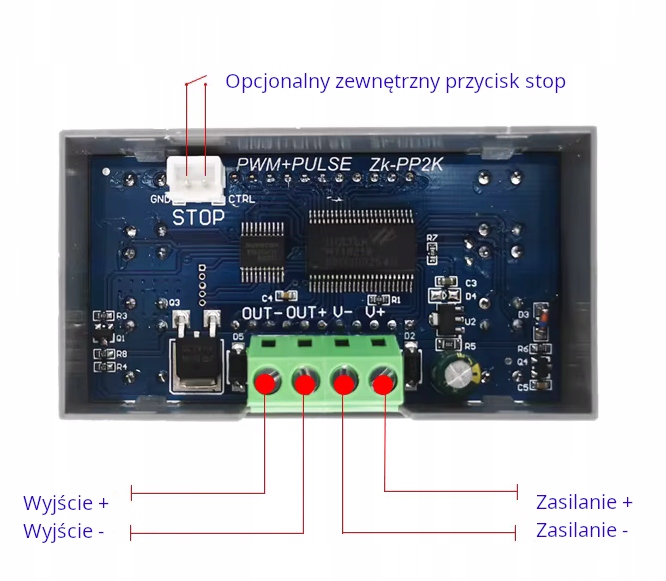

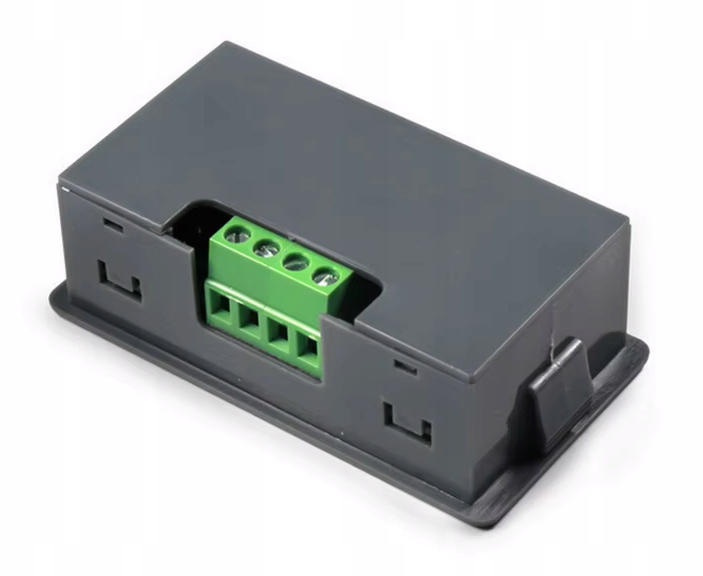

Podłączenie
| Zacisk | Połączenie |
|—|—|
| VCC | dodatni biegun zasilania 3,3–30 V DC |
| GND | ujemny biegun zasilania (masa) |
| OUT+ | dodatni zacisk obciążenia |
| OUT− | ujemny zacisk obciążenia |
Przed podłączeniem odłącz zasilanie i sprawdź polaryzację.
Informacje bezpieczeństwa
- Używaj wyłącznie z zasilaniem prądem stałym w zakresie 3,3–30 V.
- Przed montażem, zmianą połączeń lub odłączaniem obciążenia wyłącz zasilanie.
- Zachowaj prawidłową polaryzację VCC, GND, OUT+ i OUT−.
- Dobierz obciążenie tak, aby nie przekraczało 8 A ani 150 W.
- Montuj i obsługuj moduł w suchym miejscu, z dala od wilgoci i materiałów przewodzących, które mogłyby spowodować zwarcie.
- Produkt nie jest przeznaczony do bezpośredniego podłączania do sieci energetycznej.
Ostrzeżenia
- Nie podłączaj napięcia poniżej 3,3 V ani powyżej 30 V DC.
- Nie przekraczaj maksymalnego prądu 8 A ani maksymalnej mocy 150 W.
- Nie zasilaj sterownika napięciem przemiennym (AC).
- Nie pomyl biegunów zasilania ani zacisków obciążenia.
- Nie wykonuj zmian w okablowaniu przy włączonym zasilaniu.
- Nie zakładaj, że każdy silnik, LED lub elektrozawór będzie zgodny ze sterownikiem; sprawdź wymagania elektryczne danego obciążenia.
Przeznaczenie produktu
- sterowanie niskonapięciowymi obciążeniami prądu stałego w projektach DIY i zastosowaniach warsztatowych
- regulacja PWM obciążeń takich jak silniki DC i oświetlenie LED
- cykliczne przełączanie zgodnych obciążeń DC
Zastosowania wykluczone
- nie stosować do sterowania urządzeniami, od których zależy bezpieczeństwo życia lub zdrowia
- nie stosować w urządzeniach medycznych ani systemach bezpieczeństwa
- nie podłączać bezpośrednio do instalacji sieciowej ani do obciążeń wymagających napięcia przemiennego
- nie używać z obciążeniami przekraczającymi podane limity napięcia, prądu lub mocy
Najczęstsze pytania
Czy sterownik obsługuje tryb impulsowy?
Tak. Tryb PULSE pozwala ustawić czasy impulsu dodatniego i ujemnego, opóźnienie startu oraz liczbę cykli.
Jakie jest wymagane zasilanie?
Zasilanie musi być prądem stałym w zakresie 3,3–30 V DC.
Jakie są maksymalne parametry obciążenia?
Materiał źródłowy podaje maksymalnie 8 A i 150 W. Nie należy przekraczać żadnego z tych limitów.
Czy podano sposób podłączenia do Arduino?
Nie. Źródło opisuje zaciski zasilania i obciążenia, ale nie podaje interfejsu ani połączeń sterujących z Arduino.
O produkcie
Sterownik łączy regulację PWM i pracę impulsową w jednym module z wyświetlaczem LCD oraz przyciskami. Może służyć do regulacji wybranych obciążeń DC albo do ich powtarzalnego włączania i wyłączania. W trybie PULSE można skonfigurować czas impulsu, przerwy, opóźnienie rozpoczęcia pracy i liczbę cykli. Przed użyciem należy sprawdzić zgodność napięcia i poboru prądu obciążenia z limitami urządzenia.
Dlaczego warto
- dwa tryby pracy: PWM i PULSE
- zakres zasilania 3,3–30 V DC
- regulacja częstotliwości od 1 Hz do 150 kHz
- regulowane wypełnienie w zakresie 0–100%, z krokiem 1%
- konfigurowalne opóźnienie i liczba impulsów
- wyświetlacz LCD, przyciski oraz funkcja start/stop
- deklarowane zachowanie ustawień po odłączeniu zasilania
Opinie
Na razie nie ma opinii o produkcie.
