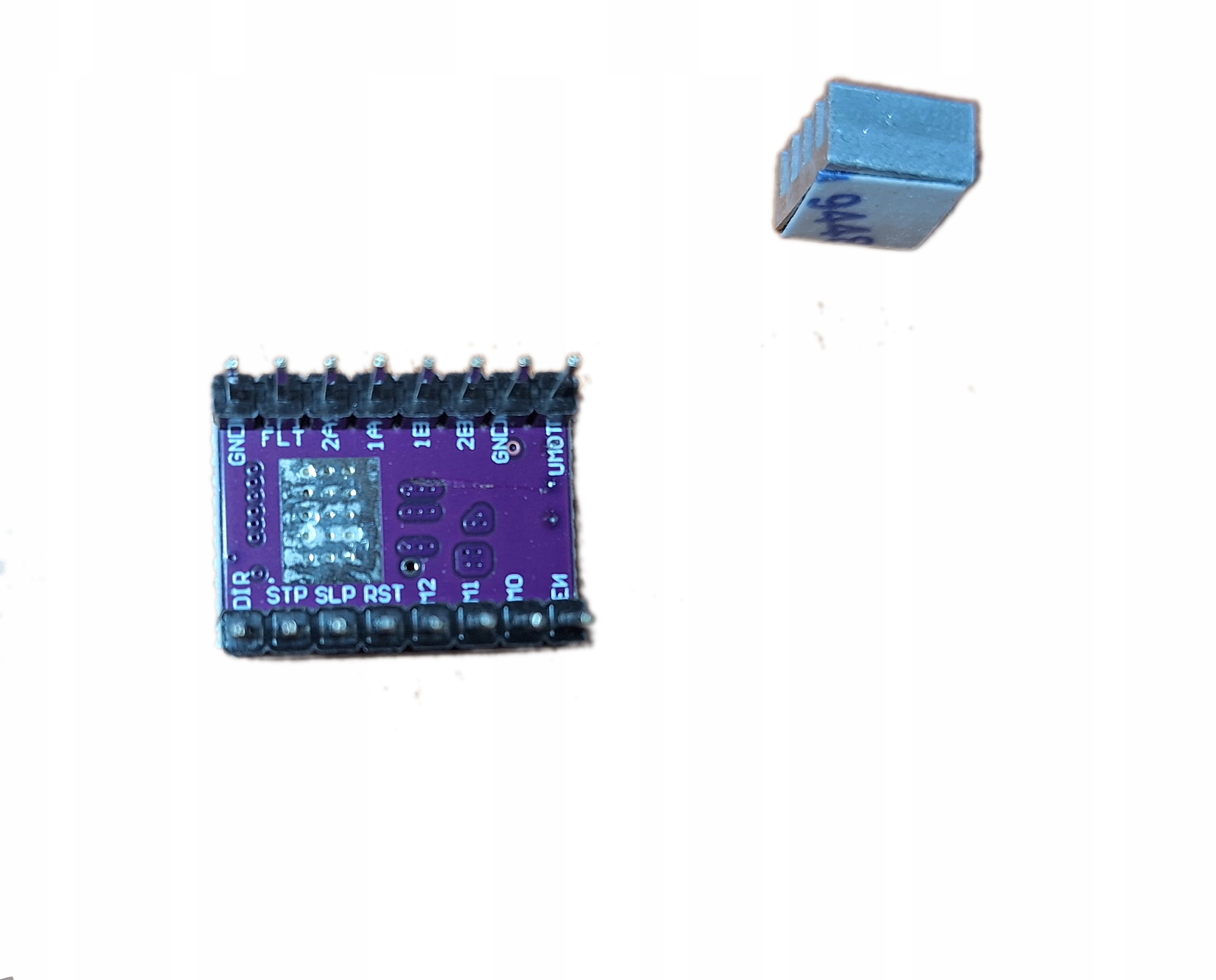

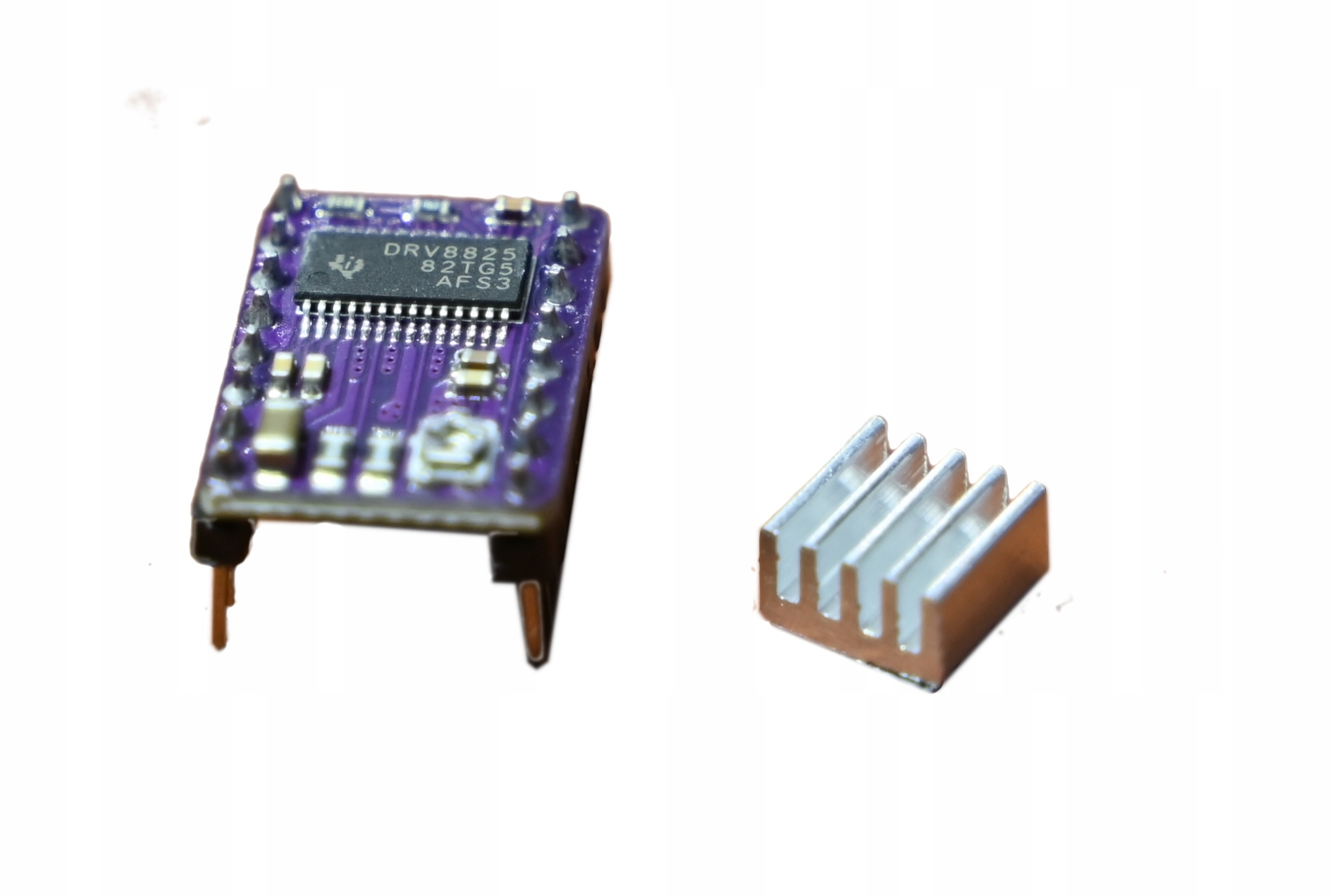

IMZ Sterownik silnika krokowego DRV8825

Opis produktu

Sterownik DRV8825 służy do sterowania silnikiem krokowym i umożliwia wybór mikrokroku od pełnego kroku do 1/32. Ma potencjometr do regulacji maksymalnego prądu wyjściowego; oferta podaje zakres napięcia 8,2–45 V i maksymalny prąd 2,5 A.

Cechy produktu

• sterownik silnika krokowego DRV8825
• mikrokrok: pełny krok, 1/2, 1/4, 1/8, 1/16 i 1/32
• regulacja maksymalnego prądu potencjometrem
• zabezpieczenia nadprądowe i termiczne
• deklarowany zakres napięcia: 8,2–45 V

Cechy szczegółowe

• Mikrokrok: dostępne ustawienia od pełnego kroku do 1/32 umożliwiają dobór podziału kroku do projektu.
• Regulacja prądu potencjometrem: pozwala ustawić maksymalny prąd wyjściowy zgodnie z wymaganiami silnika i warunkami pracy.
• Zabezpieczenia: opis produktu wymienia m.in. ochronę nadprądową, termiczną, podnapięciową i zwarciową; nie zastępują one prawidłowego doboru zasilania i ustawienia prądu.

Zastosowanie

• sterowanie silnikami krokowymi w projektach DIY
• układy ruchu w maszynach CNC
• napędy osi w drukarkach 3D
• prototypy i stanowiska edukacyjne z silnikami krokowymi

Specyfikacja techniczna

• układ sterujący: DRV8825
• typ: sterownik silnika krokowego
• zakres napięcia podany w ofercie: 8,2–45 V
• maksymalny prąd podany w ofercie: 2,5 A
• tryby mikrokroku: pełny krok, 1/2, 1/4, 1/8, 1/16, 1/32
• regulacja prądu: potencjometr
• waga produktu z opakowaniem jednostkowym: 0,200 kg

Zasilanie

Oferta podaje zakres napięcia 8,2–45 V. Nie określa osobno napięcia zasilania logiki ani warunków, w których można uzyskać maksymalny prąd 2,5 A. Przed podłączeniem sprawdź dokumentację konkretnego modułu i silnika oraz ustaw ograniczenie prądu. Nie przekraczaj zakresu napięcia podanego w ofercie.

Instrukcja

1. Przed uruchomieniem ustal pinout konkretnego modułu oraz wymagania napięciowe silnika i sterownika. Materiał oferty nie podaje oznaczeń ani rozmieszczenia pinów.
2. Przy wyłączonym zasilaniu podłącz silnik, zasilanie i sygnały sterujące zgodnie z dokumentacją modułu. Nie podłączaj ani nie odłączaj silnika przy włączonym zasilaniu.
3. Ustaw ograniczenie prądu potencjometrem zgodnie z dokumentacją modułu oraz parametrami silnika. Nie zakładaj, że wartość 2,5 A jest dopuszczalnym prądem ciągłym w każdych warunkach.
4. Po sprawdzeniu połączeń włącz zasilanie mieszczące się w podanym zakresie 8,2–45 V i przetestuj układ przy niskim obciążeniu.
5. Do przygotowania przykładowego kodu Arduino potrzebne są potwierdzone oznaczenia pinów modułu i sposób sterowania. Tych danych nie ma w materiale źródłowym, dlatego nie podano kodu.

Podłączenie

Źródło nie podaje pinoutu ani oznaczeń wyprowadzeń. Połączenia zasilania, silnika i sygnałów sterujących wykonaj wyłącznie według dokumentacji konkretnego modułu DRV8825. Przed zmianą połączeń odłącz zasilanie.

Informacje bezpieczeństwa

• Używaj produktu w obwodach o napięciu mieszczącym się w zakresie 8,2–45 V podanym w ofercie.
• Przed podłączeniem sprawdź zgodność napięciową i prądową zasilacza, sterownika oraz silnika.
• Połączenia wykonuj przy odłączonym zasilaniu; zabezpiecz układ przed przypadkowym zwarciem.
• Zapewnij warunki pracy zgodne z dokumentacją modułu. Zabezpieczenie termiczne nie eliminuje ryzyka przegrzania.
• Produkt nie jest przeznaczony do bezpośredniego kontaktu z wodą ani do pracy w warunkach niezgodnych z dokumentacją.

Ostrzeżenia

• Nie przekraczaj zakresu napięcia 8,2–45 V podanego w ofercie.
• Maksymalny prąd 2,5 A jest wartością deklarowaną w ofercie; nie traktuj jej jako gwarantowanego prądu ciągłego bez sprawdzenia dokumentacji i warunków chłodzenia konkretnego modułu.
• Nie podłączaj ani nie odłączaj silnika przy włączonym zasilaniu — może to uszkodzić sterownik.
• Nie ustawiaj ograniczenia prądu bez uwzględnienia parametrów silnika.
• Nie uruchamiaj modułu bez potwierdzenia pinoutu; błędne połączenie może spowodować uszkodzenie układu.

Przeznaczenie produktu

• Sterowanie silnikami krokowymi w niskonapięciowych projektach elektronicznych.
• Zastosowania edukacyjne, prototypowe i hobbystyczne, w tym układy ruchu CNC i drukarki 3D.

Zastosowania wykluczone

• Nie stosować w urządzeniach medycznych ani systemach, w których awaria może zagrażać życiu lub zdrowiu.
• Nie stosować jako elementu zabezpieczającego ani w instalacjach, których parametry przekraczają zakres produktu.
• Nie używać bez odpowiedniego projektu, doboru zasilania i weryfikacji pinoutu.

Najczęstsze pytania

Jakie tryby mikrokroku obsługuje sterownik?
Według oferty: pełny krok oraz podziały 1/2, 1/4, 1/8, 1/16 i 1/32.

Jaki zakres napięcia podano dla sterownika?
Oferta podaje zakres 8,2–45 V. Przed podłączeniem sprawdź dokumentację konkretnego modułu.

Czy sterownik może pracować przy prądzie 2,5 A?
2,5 A to maksymalny prąd deklarowany w ofercie. Nie podano warunków osiągnięcia tej wartości, dlatego należy zweryfikować możliwości konkretnego modułu i jego warunki termiczne.

Czy w zestawie jest silnik lub przewody?
Źródło nie określa zawartości zestawu.

O produkcie

DRV8825 jest sterownikiem do silników krokowych, w którym można wybrać jeden z kilku trybów mikrokroku i regulować maksymalny prąd wyjściowy potencjometrem. Może być elementem układów pozycjonowania i napędów, takich jak prototypy CNC czy drukarki 3D. Przed uruchomieniem trzeba potwierdzić pinout i parametry konkretnego modułu, ponieważ oferta nie podaje rozmieszczenia wyprowadzeń ani warunków pracy przy maksymalnym prądzie.

Dlaczego warto

• sześć dostępnych ustawień podziału kroku, od pełnego kroku do 1/32
• potencjometr do regulacji maksymalnego prądu wyjściowego
• zabezpieczenia wymienione w opisie produktu, w tym nadprądowe i termiczne
• deklarowany zakres napięcia 8,2–45 V
