IMZ sterownik silnika krokowego A4988

Opis produktu

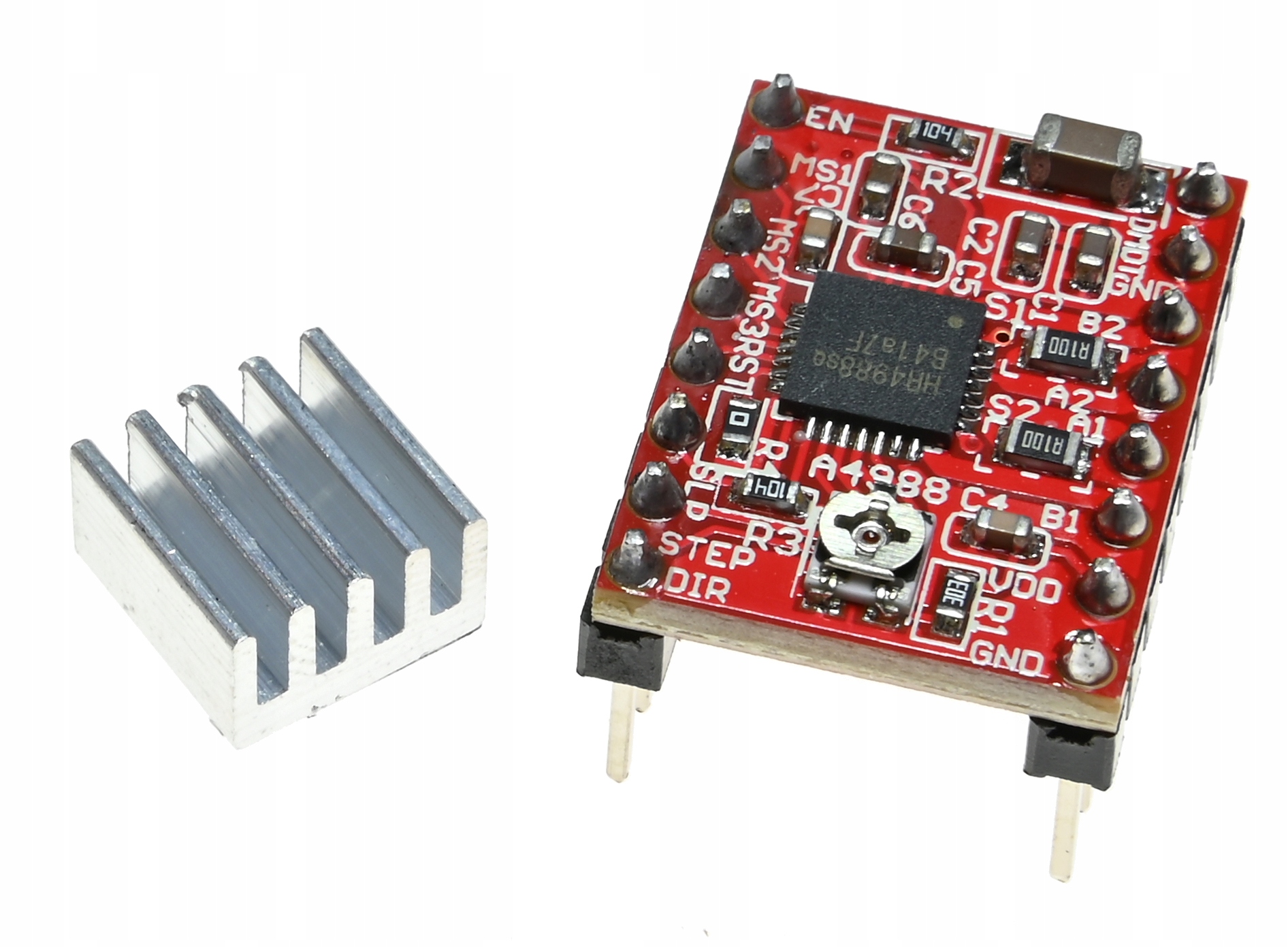

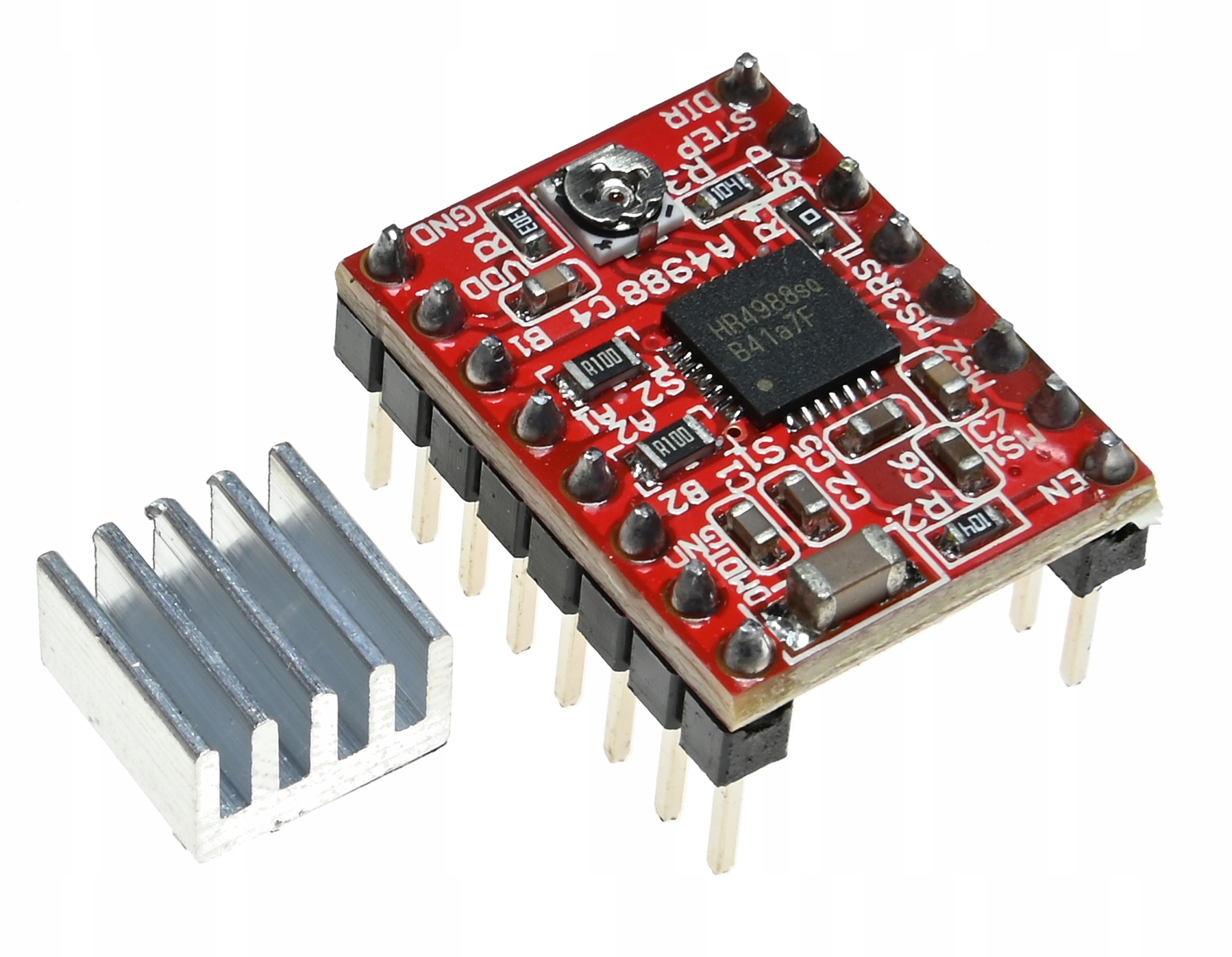

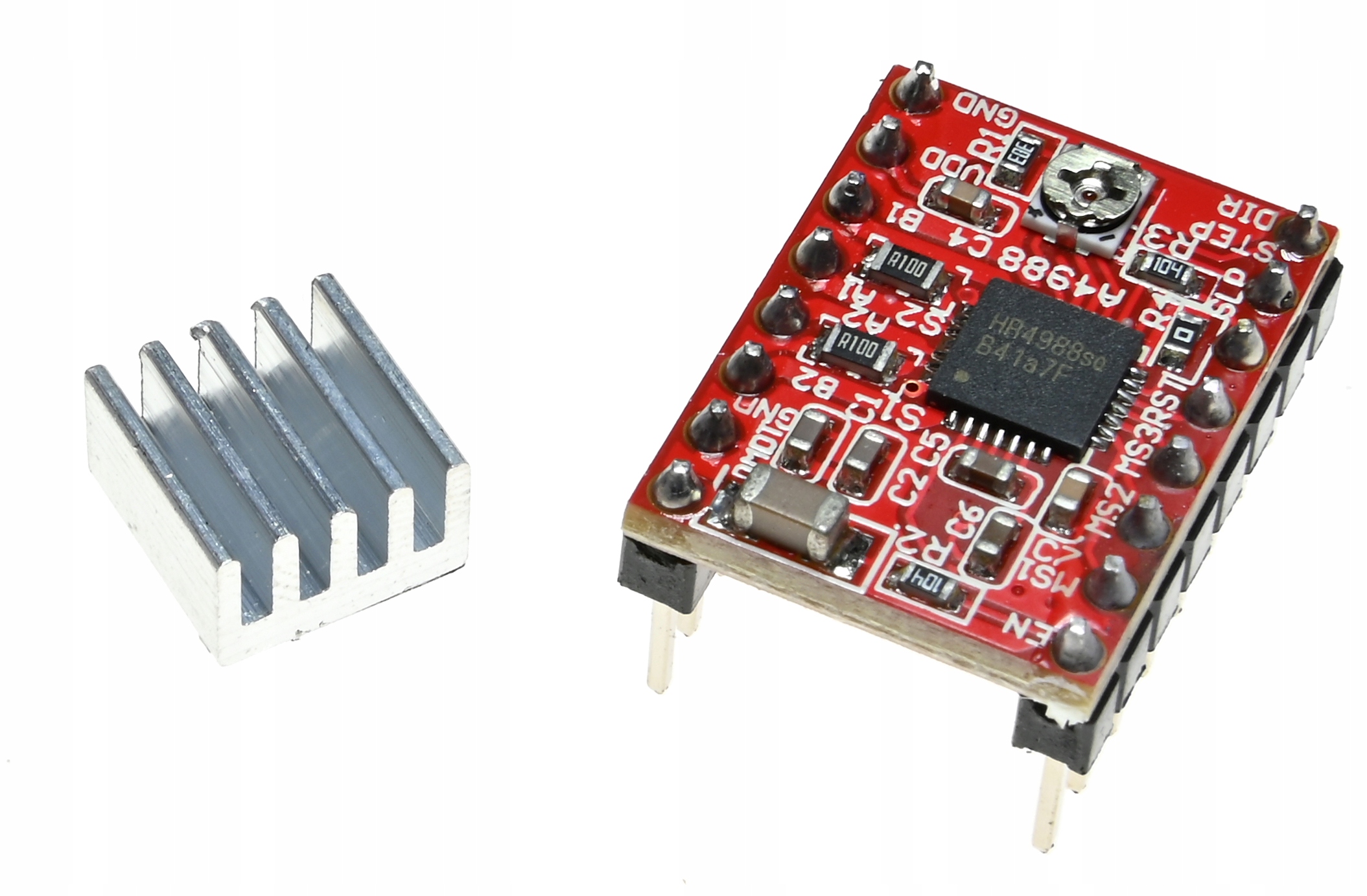

Moduł sterownika silnika krokowego oparty na układzie A4988. Umożliwia sterowanie w pełnym kroku oraz trybach 1/2, 1/4, 1/8 i 1/16 kroku, a prąd silnika można regulować potencjometrem.

Cechy produktu

• układ sterujący A4988
• zasilanie silnika: 8–35 V
• zasilanie logiki: 3–5,5 V
• regulacja prądu potencjometrem
• pełny krok oraz podział do 1/16 kroku
• zlutowane złącza goldpin 2,54 mm
• wymiary płytki: 11,5 × 20 mm

Cechy szczegółowe

• Układ A4988: steruje silnikiem krokowym.
• Pięć trybów pracy: umożliwia wybór pełnego kroku lub podziału 1/2, 1/4, 1/8 albo 1/16 kroku.
• Regulacja prądu potencjometrem: pozwala dostosować ograniczenie prądu silnika.
• Oddzielne zakresy zasilania: część silnikowa pracuje przy 8–35 V, a logiczna przy 3–5,5 V.
• Zlutowane złącza goldpin 2,54 mm: ułatwiają osadzenie modułu w zgodnym gnieździe.
• Niewielka płytka: ma wymiary 11,5 × 20 mm.

Zastosowanie

• sterowanie silnikiem krokowym w projektach elektronicznych i DIY
• prototypowanie układów napędowych
• projekty mechaniczne wymagające wyboru podziału kroku
• zastosowania w systemach opartych na rozwiązaniach Stepstick/RepRap, po potwierdzeniu zgodności pinów i wymiarów

Specyfikacja techniczna

• układ sterujący: A4988
• napięcie zasilania silnika: 8–35 V
• napięcie zasilania logiki: 3–5,5 V
• prąd na cewkę: maks. 1 A; źródło podaje do 2 A z radiatorem
• tryby kroków: pełny, 1/2, 1/4, 1/8, 1/16
• regulacja prądu: potencjometr
• złącza: goldpin, raster 2,54 mm, zlutowane
• wymiary płytki: 11,5 × 20 mm
• kolor płytki: czerwony

Zasilanie

Wymagane są osobne zakresy zasilania dla silnika i części logicznej: 8–35 V dla zasilania silnika oraz 3–5,5 V dla logiki. Źródło nie podaje dokładnego rozmieszczenia wejść zasilania ani szczegółów sekwencji podłączania; przed uruchomieniem należy sprawdzić oznaczenia na płytce lub dokumentację dokładnego wariantu. Nie przekraczać podanych zakresów.

Instrukcja

1. Sprawdź oznaczenia na module i ustal rozmieszczenie pinów dla dokładnego wariantu płytki; materiał źródłowy nie zawiera pinoutu.
2. Dobierz silnik krokowy i źródła zasilania zgodne z parametrami sterownika: zasilanie silnika 8–35 V oraz logika 3–5,5 V.
3. Przy wyłączonym zasilaniu podłącz moduł i silnik zgodnie z potwierdzonym pinoutem. Nie podłączaj na podstawie samego wyglądu płytki.
4. Przed pracą ustaw ograniczenie prądu potencjometrem, uwzględniając możliwości silnika i chłodzenia. Szczegółowa procedura pomiaru i kalibracji nie jest podana w materiale źródłowym.
5. Wybierz tryb kroku zgodnie z dokumentacją płytki i układu sterującego.
6. Włącz zasilanie dopiero po sprawdzeniu polaryzacji i połączeń. Monitoruj temperaturę układu i przerwij pracę w razie nadmiernego nagrzewania.

Nie zamieszczono przykładowego kodu Arduino, ponieważ źródło nie podaje pinoutu ani połączeń niezbędnych do przygotowania poprawnego przykładu.

Podłączenie

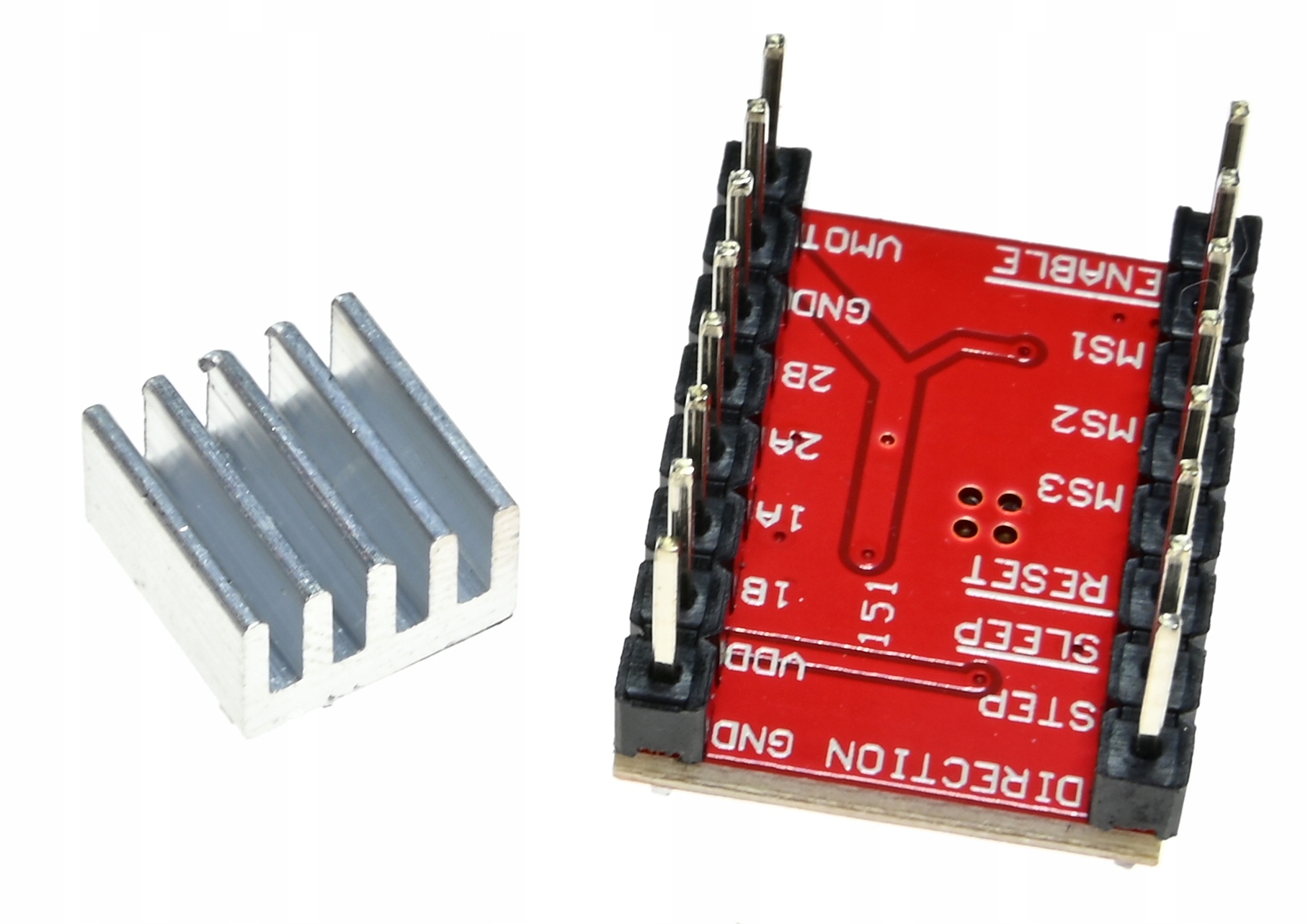

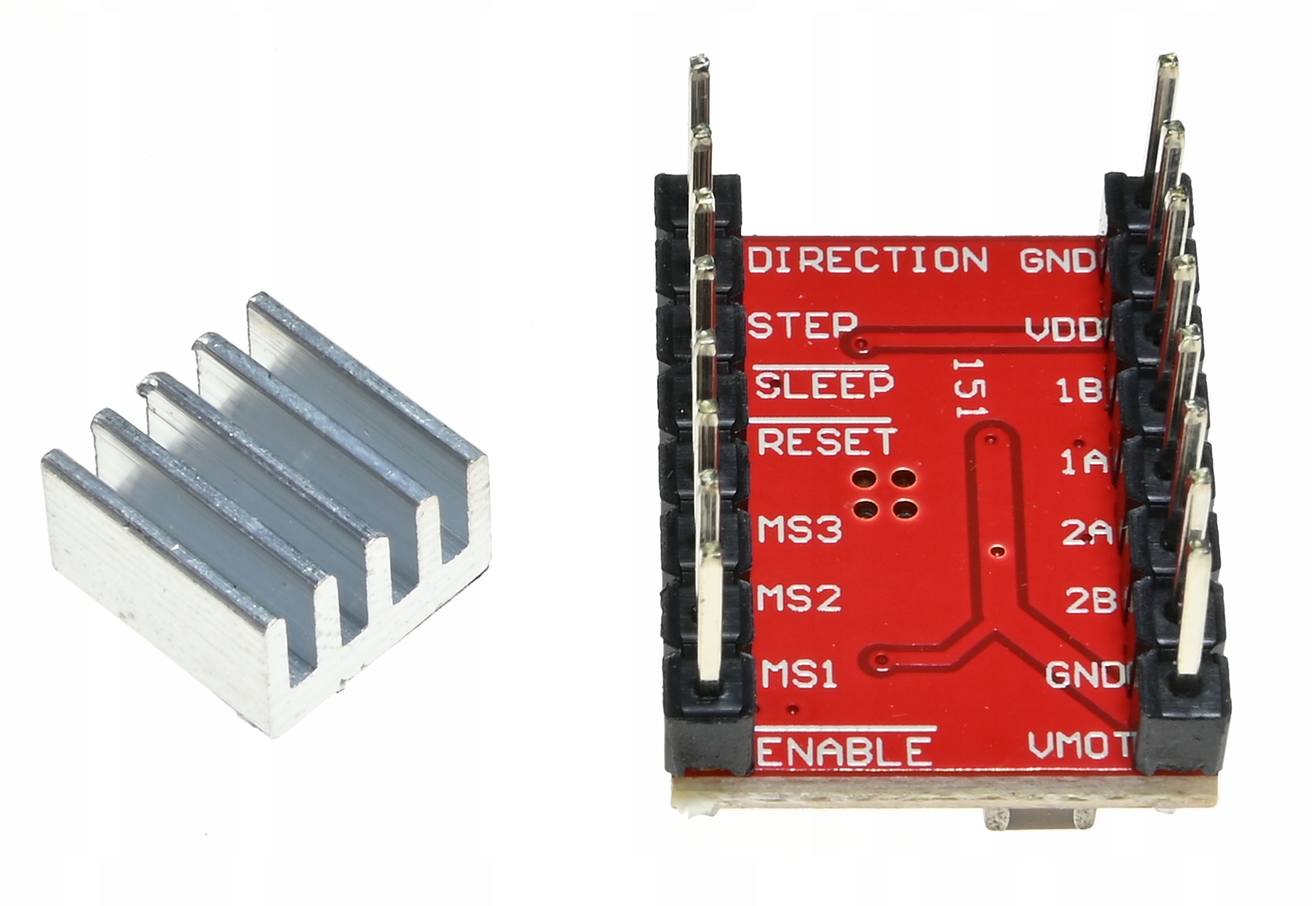

Moduł ma zlutowane złącza goldpin o rastrze 2,54 mm, ale materiał źródłowy nie podaje nazw pinów ani ich rozmieszczenia. Przewody zasilania silnika, logiki, silnika krokowego i sygnałów sterujących należy podłączyć wyłącznie według oznaczeń na konkretnej płytce lub jej potwierdzonej dokumentacji. Nie należy zgadywać pinoutu.

Kompatybilność

• rozwiązania Stepstick/RepRap wymienione w nazwie oferty; zgodność konkretnej płytki należy potwierdzić na podstawie pinoutu i wymiarów
• źródło nie wskazuje konkretnych platform sterujących ani bibliotek

Informacje bezpieczeństwa

• Montaż i podłączanie wykonuj przy wyłączonym zasilaniu.
• Stosuj wyłącznie napięcia mieszczące się w zakresach podanych dla części silnikowej i logicznej.
• Przed uruchomieniem sprawdź polaryzację, pinout i pewność połączeń.
• Zapewnij warunki odprowadzania ciepła odpowiednie do ustawionego prądu; nie dotykaj układu podczas pracy, jeśli jest gorący.
• Używaj modułu w suchym środowisku, z dala od przewodzących zanieczyszczeń i materiałów łatwopalnych.
• Przechowuj moduł i drobne elementy poza zasięgiem małych dzieci; produkt nie jest zabawką.

Ostrzeżenia

• Nie przekraczaj napięcia 35 V dla zasilania silnika ani 5,5 V dla logiki.
• Nie zamieniaj wejść zasilania silnika i logiki.
• Nie podłączaj ani nie odłączaj silnika przy włączonym zasilaniu.
• Nie zakładaj, że deklarowane 2 A jest dostępne bez odpowiedniego chłodzenia; źródło podaje tę wartość wyłącznie z radiatorem, bez dodatkowych warunków pracy.
• Nie uruchamiaj modułu bez potwierdzenia pinoutu konkretnego wariantu.
• Nadmierny prąd lub niewystarczające chłodzenie mogą spowodować przegrzanie i uszkodzenie modułu albo silnika.

Przeznaczenie produktu

• sterowanie silnikami krokowymi w niskonapięciowych projektach elektronicznych
• prototypowanie, edukacja i projekty DIY
• zastosowania wymagające regulacji prądu i wyboru podziału kroku

Zastosowania wykluczone

• nie stosować w urządzeniach medycznych ani systemach podtrzymywania życia
• nie stosować jako jedynego elementu systemu bezpieczeństwa lub awaryjnego zatrzymania
• nie podłączać bezpośrednio do instalacji sieciowej ani do napięć spoza podanych zakresów
• nie używać w środowisku, do którego moduł nie jest zabezpieczony, np. przy wilgoci lub przewodzących zanieczyszczeniach

Zawartość zestawu

• sterownik silnika krokowego A4988

Najczęstsze pytania

Jakie napięcie zasilania jest wymagane?
Zasilanie silnika powinno mieścić się w zakresie 8–35 V, a zasilanie części logicznej w zakresie 3–5,5 V.

Jakie tryby kroków obsługuje moduł?
Pełny krok oraz podział 1/2, 1/4, 1/8 i 1/16 kroku.

Czy można regulować prąd silnika?
Tak, źródło podaje regulację prądu za pomocą potencjometru.

Jaki jest pinout modułu?
Nie został podany w materiale źródłowym. Należy sprawdzić oznaczenia płytki lub dokumentację dokładnego wariantu przed podłączeniem.

Czy zestaw zawiera radiator?
Źródło nie wymienia radiatora w zawartości zestawu; jego obecność nie jest potwierdzona.

O produkcie

A4988 to moduł przeznaczony do sterowania silnikiem krokowym. Pozwala wybrać jeden z pięciu trybów pracy — od pełnego kroku do podziału 1/16 — oraz ustawić ograniczenie prądu potencjometrem. Oddzielne zakresy napięcia dla części silnikowej i logicznej ułatwiają dopasowanie układu do projektu, pod warunkiem prawidłowego rozpoznania pinów i zachowania parametrów zasilania. Niewielka płytka ma wymiary 11,5 × 20 mm i zlutowane złącza goldpin o rastrze 2,54 mm.

Dlaczego warto

• pięć trybów pracy, w tym podział do 1/16 kroku
• regulacja prądu za pomocą potencjometru
• zdefiniowane zakresy zasilania silnika i logiki
• zlutowane złącza goldpin 2,54 mm
• kompaktowe wymiary płytki: 11,5 × 20 mm
