Adapter ESP32 30pin – Terminal Shield ARK ESP32-DevKitC-V1

Opis produktu

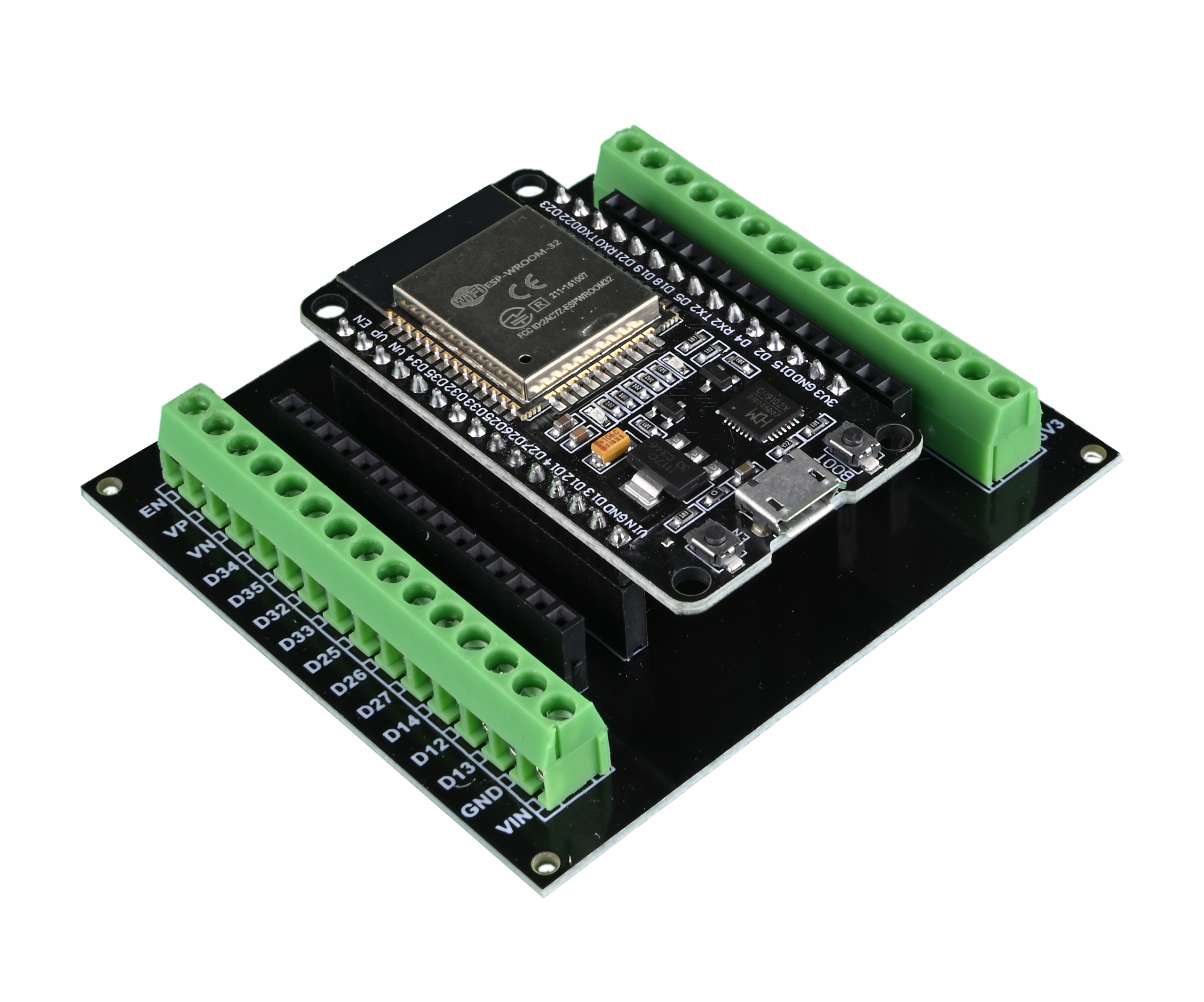

Adapter rozszerzeń przeznaczony do płytki ESP32-DevKitC-V1 w wersji 30-pinowej i szerokości 24 mm. Wyprowadza piny płytki na kątowe złącza śrubowe oraz goldpiny.

Cechy produktu

• 30 pinów
• Kątowe złącza śrubowe ARK
• Wyprowadzenia goldpin
• Płytka PCB

Cechy szczegółowe

• Złącza śrubowe ARK: umożliwiają mocowanie przewodów za pomocą zacisków śrubowych.
• Wyprowadzenia goldpin: pozwalają na szybkie połączenia i testowanie.
• Podwójne wyprowadzenie pinów: według opisu każdy pin jest dostępny przez złącze ARK i goldpin.
• Format 30-pin, 24 mm: adapter jest przeznaczony do płytki ESP32-DevKitC-V1 o podanych wymiarach i liczbie pinów.

Zastosowanie

• Prototypowanie układów z płytką ESP32-DevKitC-V1 30-pin, 24 mm
• Podłączanie przewodów w projektach elektronicznych
• Projekty IoT i automatyki domowej
• Testowanie połączeń z modułami i czujnikami

Specyfikacja techniczna

• Liczba pinów: 30
• Kompatybilna płytka: ESP32-DevKitC-V1, wersja 30-pin, 24 mm
• Złącza: kątowe śrubowe ARK i goldpin
• Materiał płytki: PCB

Instrukcja

1. Sprawdź, czy posiadana płytka to ESP32-DevKitC-V1 w wersji 30-pinowej i szerokości 24 mm.
2. Dopasuj płytkę do adaptera i osadź ją w złączach, pilnując zgodności rzędów pinów.
3. Przy wyłączonym zasilaniu podłącz przewody do odpowiednich zacisków śrubowych albo użyj wyprowadzeń goldpin.
4. Przed uruchomieniem sprawdź poprawność połączeń i upewnij się, że przewody nie powodują zwarcia.

Dokładne przypisanie zacisków do sygnałów zależy od oznaczeń na płytce; materiał źródłowy nie podaje mapy pinów. Adapter nie zawiera opisanego układu elektronicznego ani własnego interfejsu programistycznego.

Podłączenie

Adapter należy połączyć mechanicznie z płytką ESP32-DevKitC-V1 30-pin, 24 mm. Każdy pin płytki jest według opisu wyprowadzony na złącze śrubowe ARK oraz goldpin. Materiał źródłowy nie zawiera mapy pinów ani potwierdzonego przypisania zacisków do nazw sygnałów.

Kompatybilność

• ESP32-DevKitC-V1, wersja 30-pinowa o szerokości 24 mm

Informacje bezpieczeństwa

• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu układu.
• Przed zasileniem sprawdź poprawność połączeń i brak zwarć.
• Dokręcaj zaciski z wyczuciem; nadmierna siła może uszkodzić zacisk lub płytkę.
• Używaj adaptera w suchym miejscu i chroń go przed wilgocią, zabrudzeniami oraz przewodzącymi odłamkami.
• Adapter nie ma podanych parametrów dopuszczalnego napięcia ani prądu. Dobieraj warunki pracy do ograniczeń podłączonej płytki i jej dokumentacji.

Ostrzeżenia

• Nie podłączaj do adaptera napięć ani prądów, których dopuszczalności nie potwierdzono w dokumentacji płytki ESP32.
• Nie zakładaj zgodności z innymi wariantami ESP32-DevKitC lub płytkami o innej liczbie pinów albo szerokości.
• Nie dopuszczaj do zwarcia sąsiednich zacisków ani pinów.
• Nie wkładaj ani nie wyjmuj płytki, gdy układ jest zasilany.

Przeznaczenie produktu

• Adapter do niskonapięciowych projektów elektronicznych, prototypowania i testowania z ESP32-DevKitC-V1 30-pin, 24 mm.
• Przeznaczony do ułatwienia podłączania przewodów przez zaciski śrubowe lub goldpiny.

Zastosowania wykluczone

• Nie jest przeznaczony do instalacji sieciowych ani pracy z napięciem sieciowym.
• Nie jest urządzeniem medycznym ani elementem systemów bezpieczeństwa życia.
• Nie używaj go poza parametrami elektrycznymi dopuszczonymi dla podłączonej płytki i pozostałych elementów układu.

Zawartość zestawu

• Adapter rozszerzeń ESP32 30-pin z zaciskami śrubowymi

Najczęstsze pytania

Do jakiej płytki pasuje adapter?
Do ESP32-DevKitC-V1 w wersji 30-pinowej o szerokości 24 mm.

Czy moduł ESP32 jest częścią zestawu?
Nie. Oferta dotyczy samego adaptera; moduł ESP32 nie jest w zestawie.

Jak można podłączać przewody?
Adapter udostępnia złącza śrubowe ARK oraz wyprowadzenia goldpin.

Czy dostępna jest mapa pinów?
Materiał źródłowy jej nie podaje. Należy kierować się oznaczeniami na płytce i dokumentacją używanego ESP32-DevKitC-V1.

O produkcie

Adapter ułatwia budowę i testowanie układów z ESP32-DevKitC-V1 w wersji 30-pinowej. Zamiast prowadzić połączenia wyłącznie przez piny płytki, można skorzystać z zacisków śrubowych ARK albo wyprowadzeń goldpin. Sprawdzi się przy prototypach, projektach IoT oraz układach automatyki domowej. Przed zakupem należy potwierdzić wariant płytki: 30 pinów i szerokość 24 mm.

Dlaczego warto

• Obsługa płytki ESP32-DevKitC-V1 w wersji 30-pin, 24 mm
• Złącza śrubowe ARK i goldpiny na adapterze
• Możliwość wyboru zacisków przewodowych lub połączeń goldpin
