IMZ Adapter goldpin dla ESP32-S3 44pin

Opis produktu

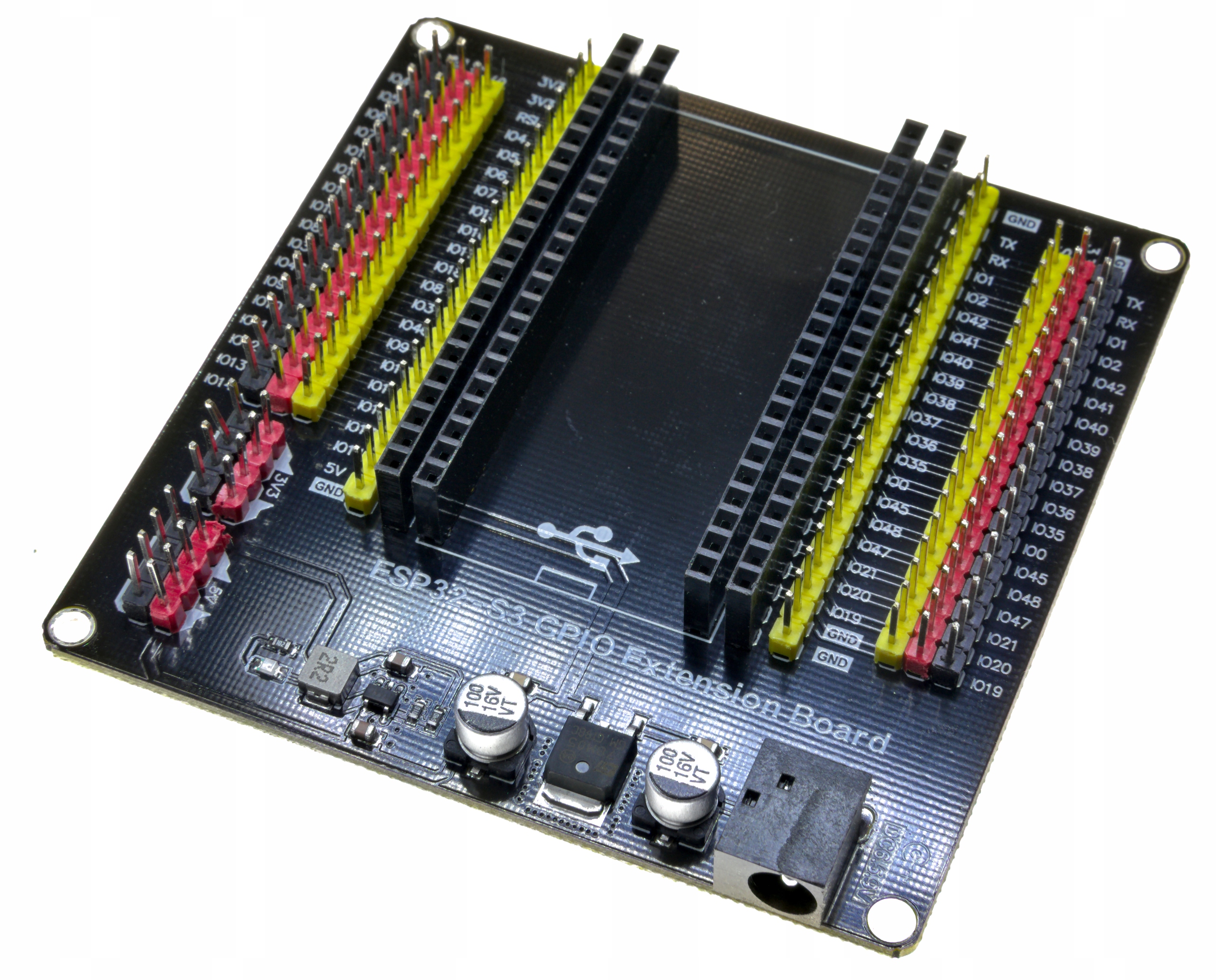

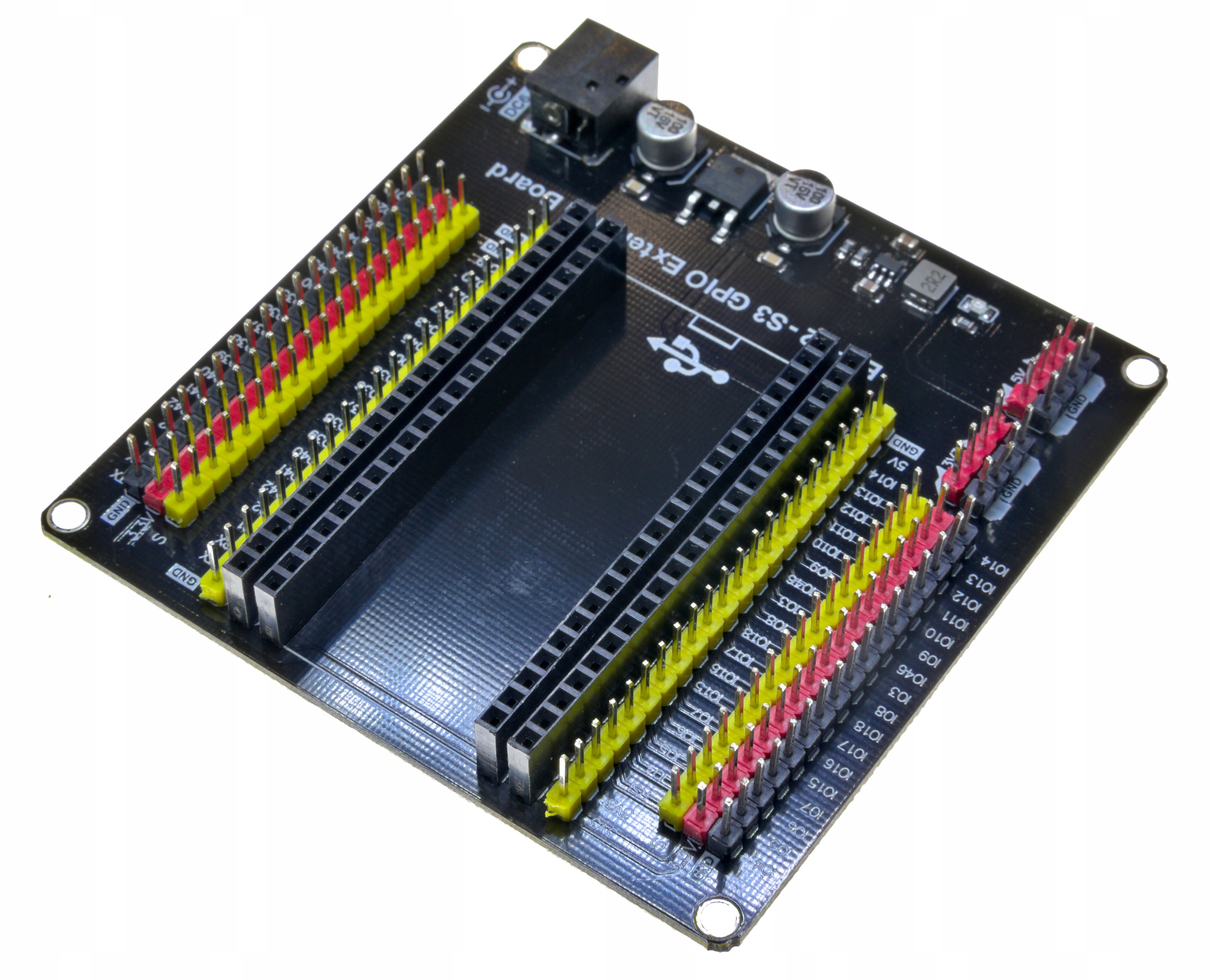

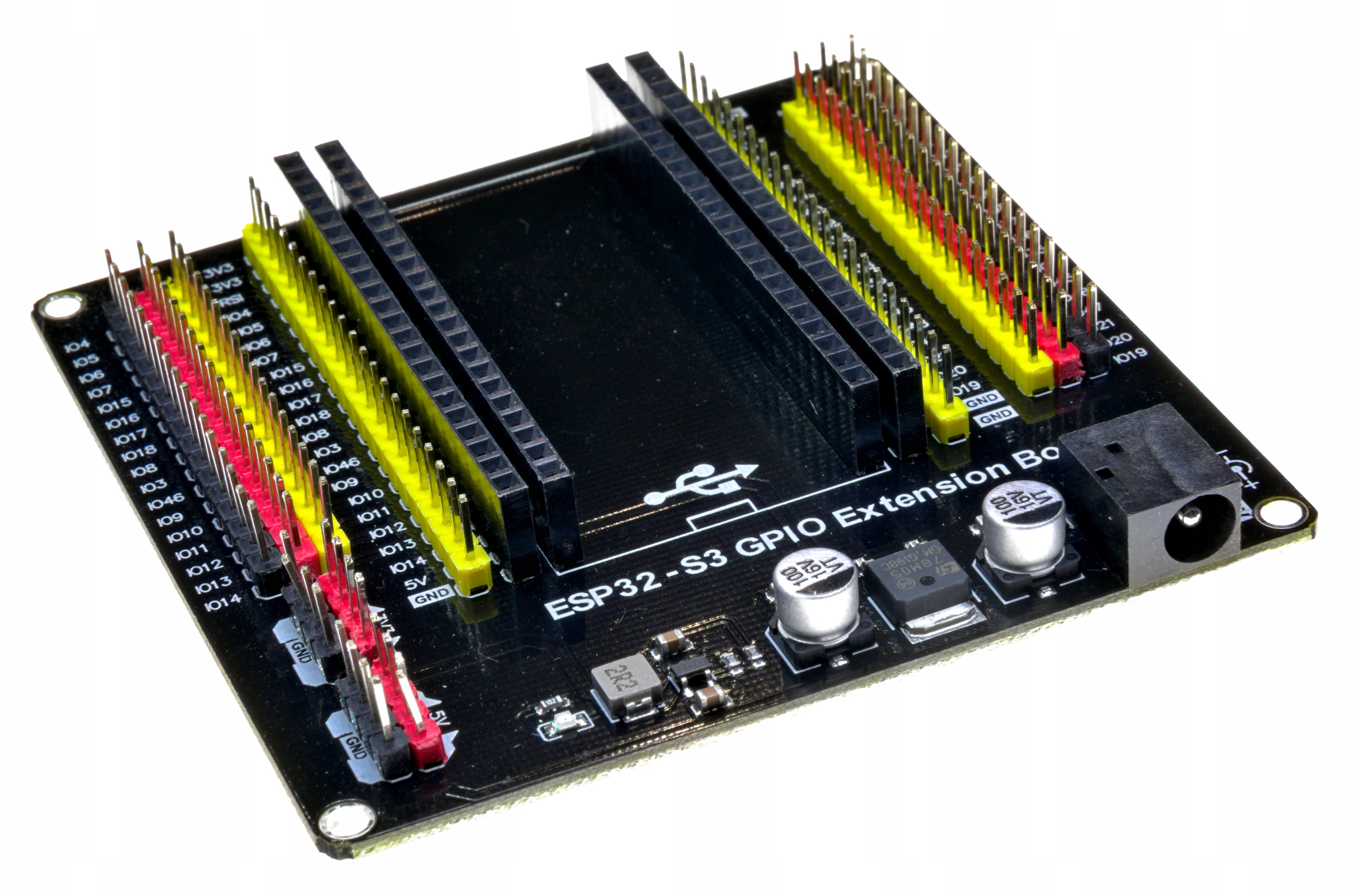

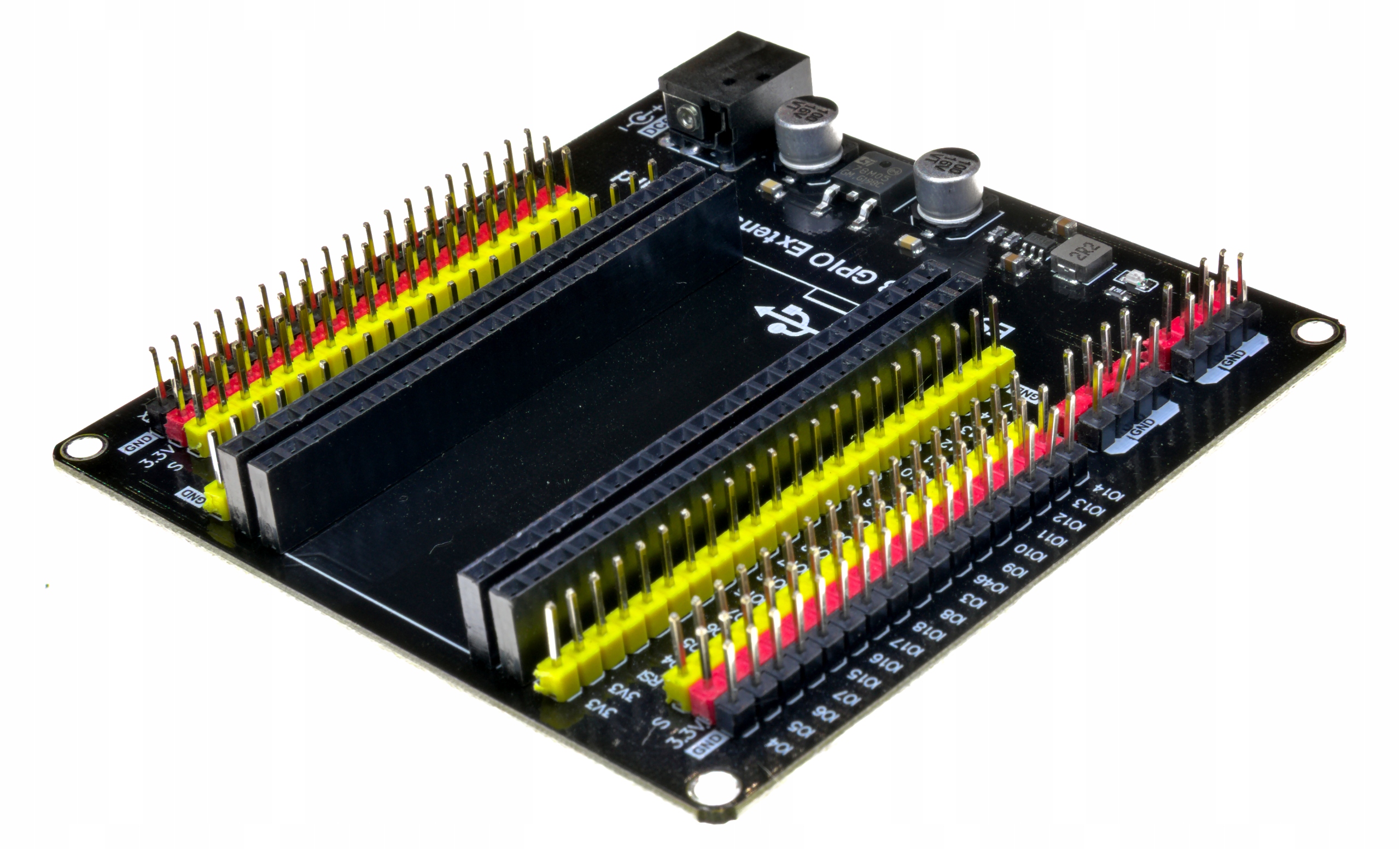

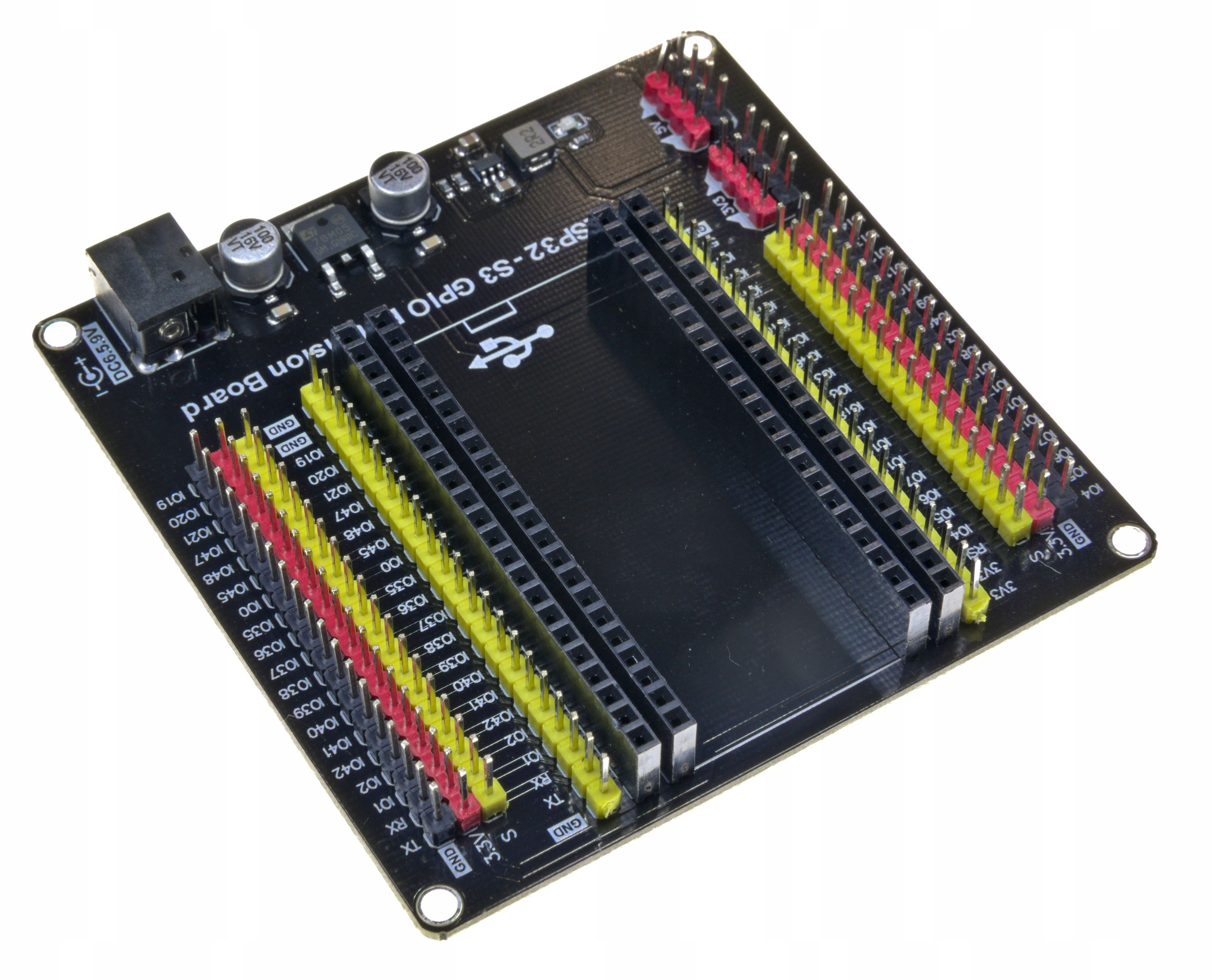

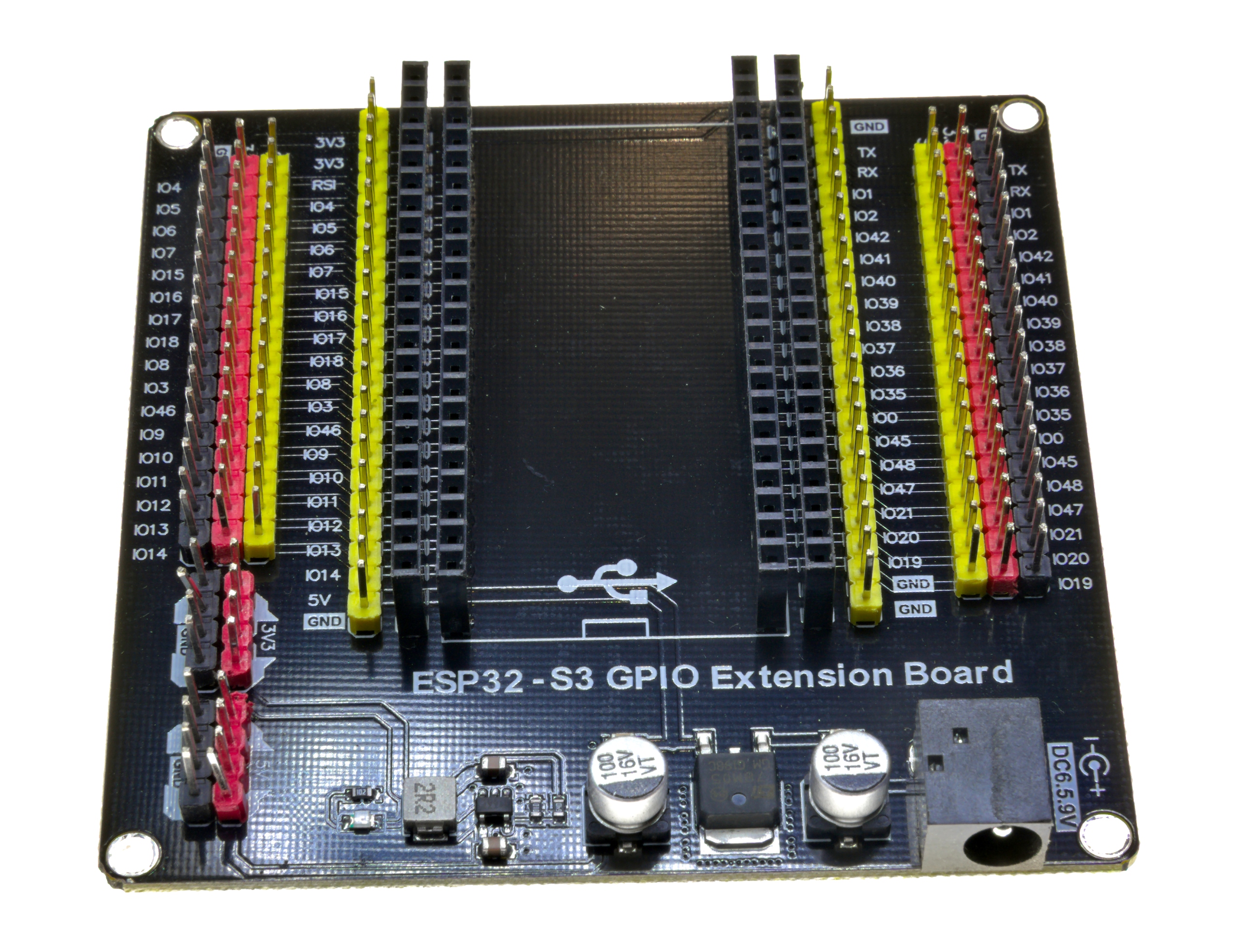

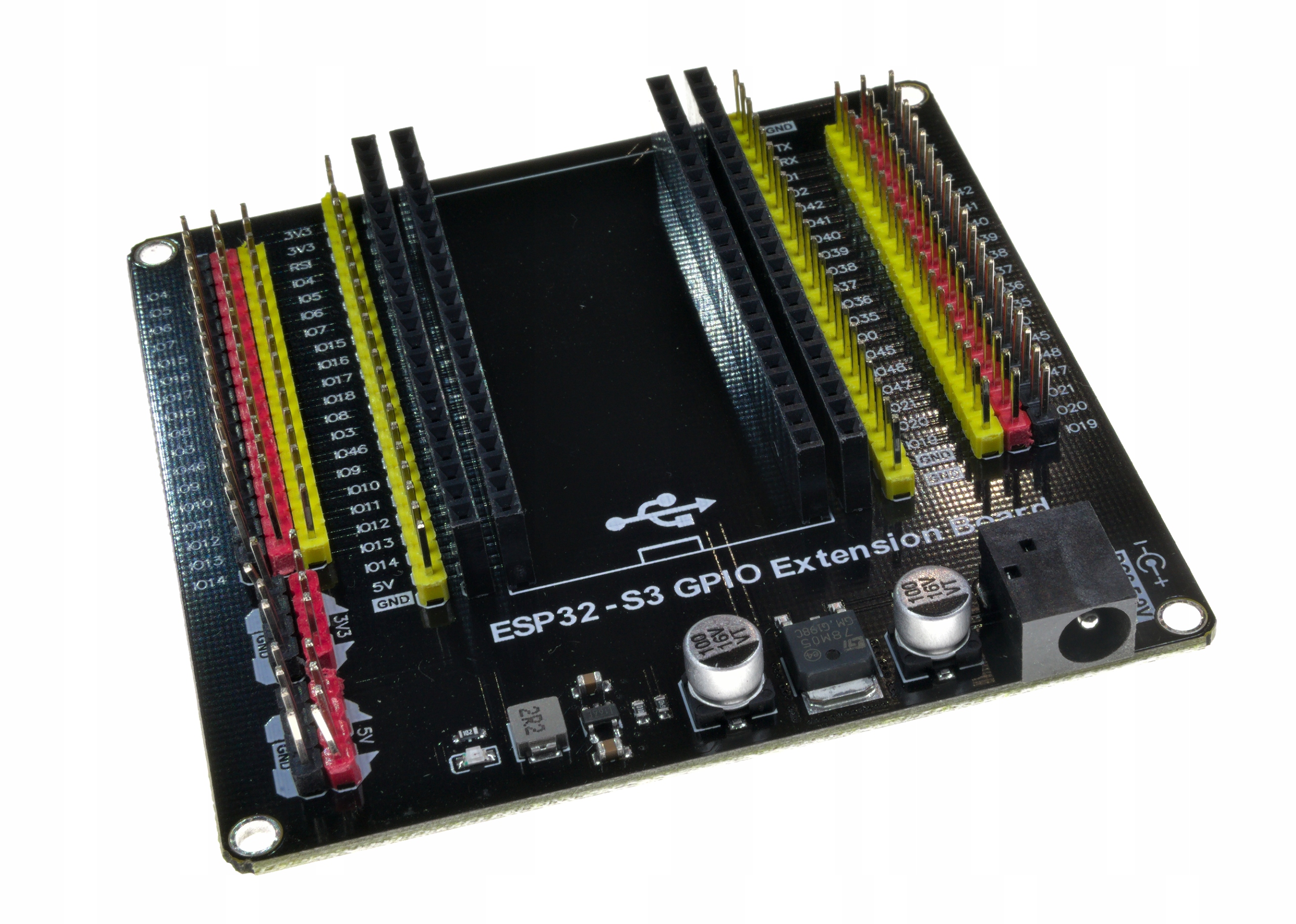

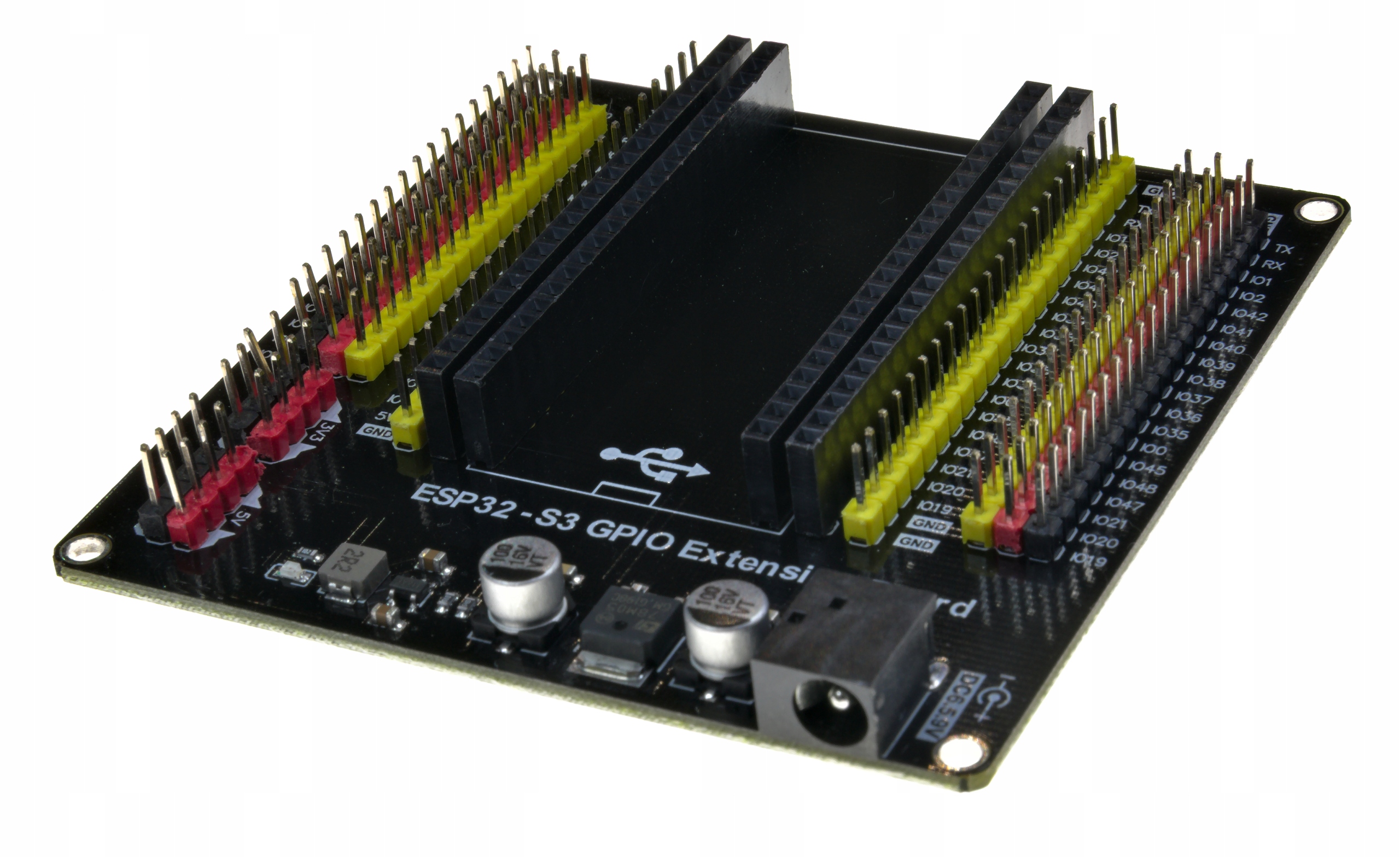

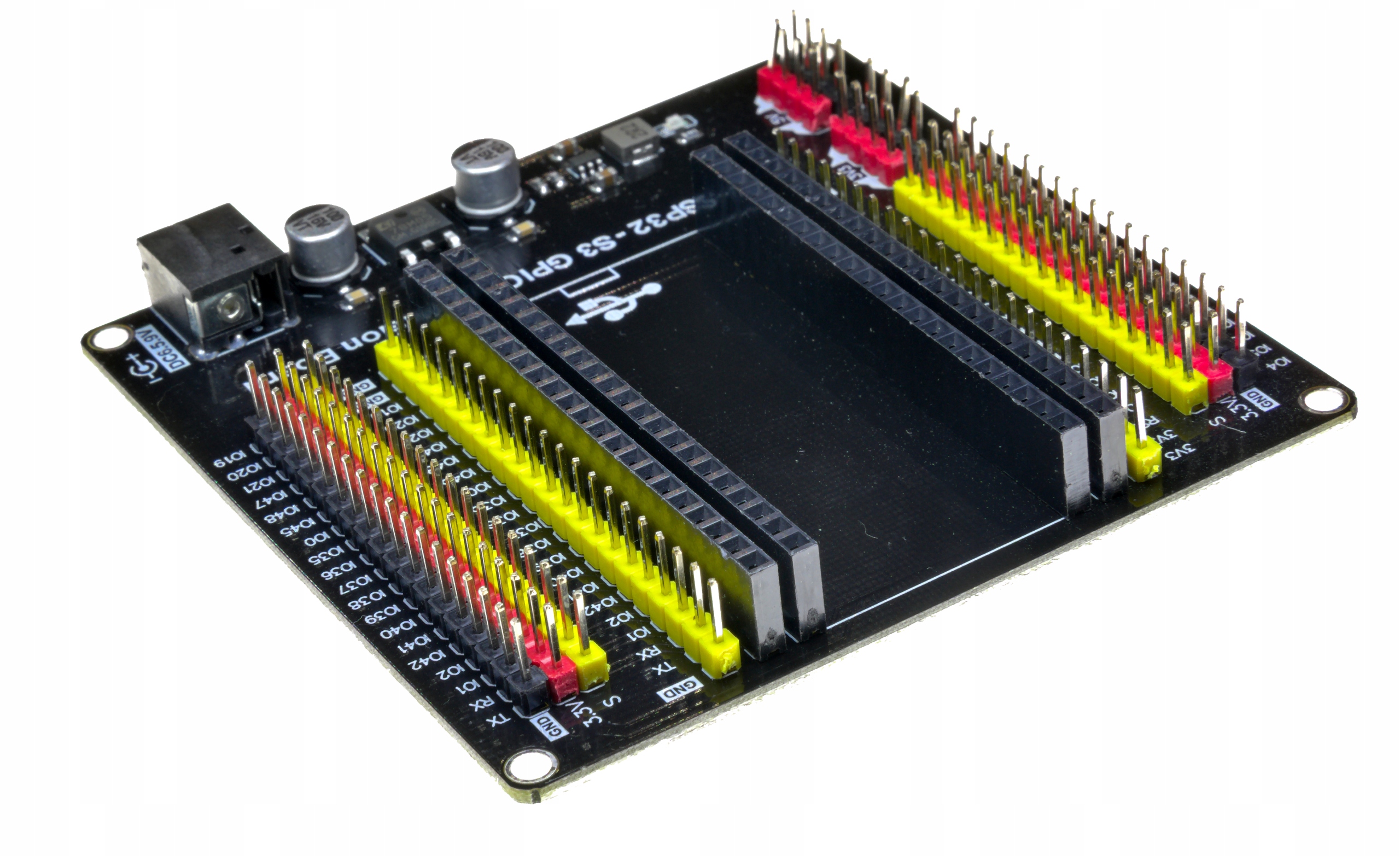

Adapter zasilająco-sygnałowy do płytek ESP32-S3 DevKit w wersji 44-pin. Umożliwia osadzenie płytki, dostęp do jej wyprowadzeń przez złącza goldpin oraz zasilanie adaptera napięciem 6–9 V DC przez gniazdo DC 2,1/5,5 mm.

Cechy produktu

• zgodność z ESP32-S3 DevKit 44-pin
• stabilizator LM78M05
• wyprowadzenia 5 V i 3,3 V
• dostęp do sygnałów przez złącza goldpin
• gniazdo zasilania DC 2,1/5,5 mm

Cechy szczegółowe

• Zgodność z ESP32-S3 DevKit 44-pin: pozwala osadzić płytkę w tym wariancie złącza.
• Stabilizator LM78M05: zapewnia wyjście 5 V zasilane przez wejście DC.
• Wyprowadzenia 5 V i 3,3 V: umożliwiają podłączenie zewnętrznych modułów korzystających z tych napięć.
• Złącza goldpin dla sygnałów: ułatwiają dostęp do wyprowadzeń ESP32-S3 podczas prototypowania i testów.
• Gniazdo DC 2,1/5,5 mm: umożliwia doprowadzenie zasilania zewnętrznego 6–9 V DC.

Zastosowanie

• prototypowanie z płytką ESP32-S3 DevKit 44-pin
• podłączanie i testowanie czujników oraz modułów peryferyjnych
• budowa układów DIY i edukacyjnych
• organizacja połączeń zasilania 5 V i 3,3 V w projekcie

Specyfikacja techniczna

• przeznaczona płytka: ESP32-S3 DevKit, 44-pin
• napięcie wejściowe: 6–9 V DC
• złącze zasilania: DC 2,1/5,5 mm
• stabilizator: LM78M05
• wyjście stabilizatora: 5 V
• dostępne napięcia na goldpinach: 5 V i 3,3 V
• dostęp do sygnałów: złącza goldpin dla wyprowadzeń ESP32-S3

Zasilanie

Adapter można zasilać napięciem 6–9 V DC przez gniazdo DC 2,1/5,5 mm. Wbudowany stabilizator LM78M05 zapewnia wyjście 5 V; na goldpinach dostępne są również wyprowadzenia 3,3 V. Źródło nie podaje polaryzacji gniazda ani maksymalnego prądu wyjściowego — przed podłączeniem zasilania należy zweryfikować te informacje dla konkretnej płytki i nie przekraczać dopuszczalnego obciążenia.

Instrukcja

1. Sprawdź, czy posiadana płytka to ESP32-S3 DevKit z 44-pinowym złączem.
2. Osadź płytkę w adapterze, upewniając się, że wszystkie wyprowadzenia są prawidłowo dopasowane i nie są przesunięte.
3. Przed podłączeniem zasilania zweryfikuj polaryzację gniazda w dokumentacji płytki lub oznaczeniach producenta. Podłącz zasilacz 6–9 V DC z wtykiem pasującym do gniazda DC 2,1/5,5 mm.
4. Po włączeniu zasilania sprawdź dostępność napięć 5 V i 3,3 V na odpowiednich, oznaczonych wyprowadzeniach adaptera.
5. Podłączaj peryferia do goldpinów, kierując się oznaczeniami pinów na płytce i dokumentacją ESP32-S3. Nie przekraczaj dopuszczalnego obciążenia wyjść; jego wartości źródło nie podaje.

Podłączenie

Zasilanie zewnętrzne podłącza się do gniazda DC 2,1/5,5 mm. Źródło określa napięcie wejściowe na 6–9 V DC, ale nie podaje polaryzacji gniazda. Adapter udostępnia wyprowadzenia 5 V, 3,3 V oraz sygnały ESP32-S3 przez złącza goldpin. Konkretne położenie pinów i ich mapowanie nie zostały podane — należy korzystać z oznaczeń na adapterze i dokumentacji zgodnej płytki.

Kompatybilność

• ESP32-S3 DevKit z 44-pinowym złączem

Informacje bezpieczeństwa

• Przed użyciem sprawdź, czy płytka ESP32-S3 jest zgodna z wariantem 44-pin.
• Używaj wyłącznie zasilania 6–9 V DC podłączonego do gniazda DC.
• Przed podłączeniem zasilacza ustal prawidłową polaryzację; źródło produktu jej nie określa.
• Unikaj zwarć między wyprowadzeniami oraz pomiędzy wyprowadzeniami a przewodzącymi przedmiotami.
• Przed zmianą połączeń odłącz zasilanie.
• Nie podłączaj do wyjść 5 V i 3,3 V obciążeń o nieznanym zapotrzebowaniu na prąd; maksymalny prąd nie został podany.
• Używaj adaptera w suchym miejscu, z dala od wilgoci i przewodzących zanieczyszczeń.
• W razie nadmiernego nagrzewania, zapachu lub widocznego uszkodzenia natychmiast odłącz zasilanie.

Ostrzeżenia

• Nie podawaj na wejście napięcia wyższego niż 9 V DC ani napięcia przemiennego.
• Nie podłączaj zasilacza bez wcześniejszego sprawdzenia polaryzacji gniazda.
• Nie zwieraj wyjść 5 V i 3,3 V ani pinów sygnałowych.
• Nie zakładaj, że wyjścia mogą zasilać dowolne obciążenie — maksymalny prąd nie został określony.
• Nie wkładaj ani nie wyjmuj płytki przy włączonym zasilaniu.

Przeznaczenie produktu

• adapter do niskonapięciowych projektów prototypowych z ESP32-S3 DevKit 44-pin
• nauka, eksperymenty i testowanie połączeń z czujnikami oraz modułami peryferyjnymi
• projekty DIY i edukacyjne

Zastosowania wykluczone

• Nie jest przeznaczony do instalacji sieciowych ani innych zastosowań wysokiego napięcia.
• Nie używać w systemach medycznych, urządzeniach podtrzymujących życie ani układach, których awaria może zagrażać ludziom lub mieniu.
• Nie stosować jako samodzielnego urządzenia zabezpieczającego ani jako jedynego elementu krytycznego systemu bezpieczeństwa.

Zawartość zestawu

• adapter goldpin do ESP32-S3 DevKit 44-pin

Najczęstsze pytania

Z jaką płytką współpracuje adapter?
Jest przeznaczony do ESP32-S3 DevKit z 44-pinowym złączem.

Jakie napięcie wejściowe jest wymagane?
Źródło podaje 6–9 V DC, podawane przez gniazdo DC 2,1/5,5 mm. Polaryzację należy zweryfikować przed podłączeniem.

Jakie napięcia są dostępne na adapterze?
Na goldpinach dostępne są wyprowadzenia 5 V i 3,3 V. Maksymalny prąd wyjściowy nie został określony.

Czy źródło podaje mapowanie pinów?
Nie. Należy kierować się oznaczeniami adaptera i dokumentacją zgodnej płytki.

O produkcie

Adapter porządkuje połączenia z ESP32-S3 DevKit 44-pin podczas pracy nad prototypem. Płytka jest osadzana w adapterze, a jej sygnały są dostępne przez złącza goldpin. Zasilanie można doprowadzić przez gniazdo DC 2,1/5,5 mm w zakresie 6–9 V DC; stabilizator LM78M05 zapewnia wyjście 5 V, a na goldpinach dostępne jest również 3,3 V. Rozwiązanie może ułatwić testowanie czujników i innych peryferiów, jednak szczegółowe mapowanie pinów i dopuszczalne obciążenie wyjść trzeba ustalić na podstawie oznaczeń lub dokumentacji.

Dlaczego warto

• zgodność z ESP32-S3 DevKit 44-pin
• dostęp do sygnałów płytki przez złącza goldpin
• wejście zasilania 6–9 V DC przez gniazdo 2,1/5,5 mm
• wyprowadzenia 5 V i 3,3 V dla zewnętrznych modułów
• wbudowany stabilizator LM78M05
