Opis produktu

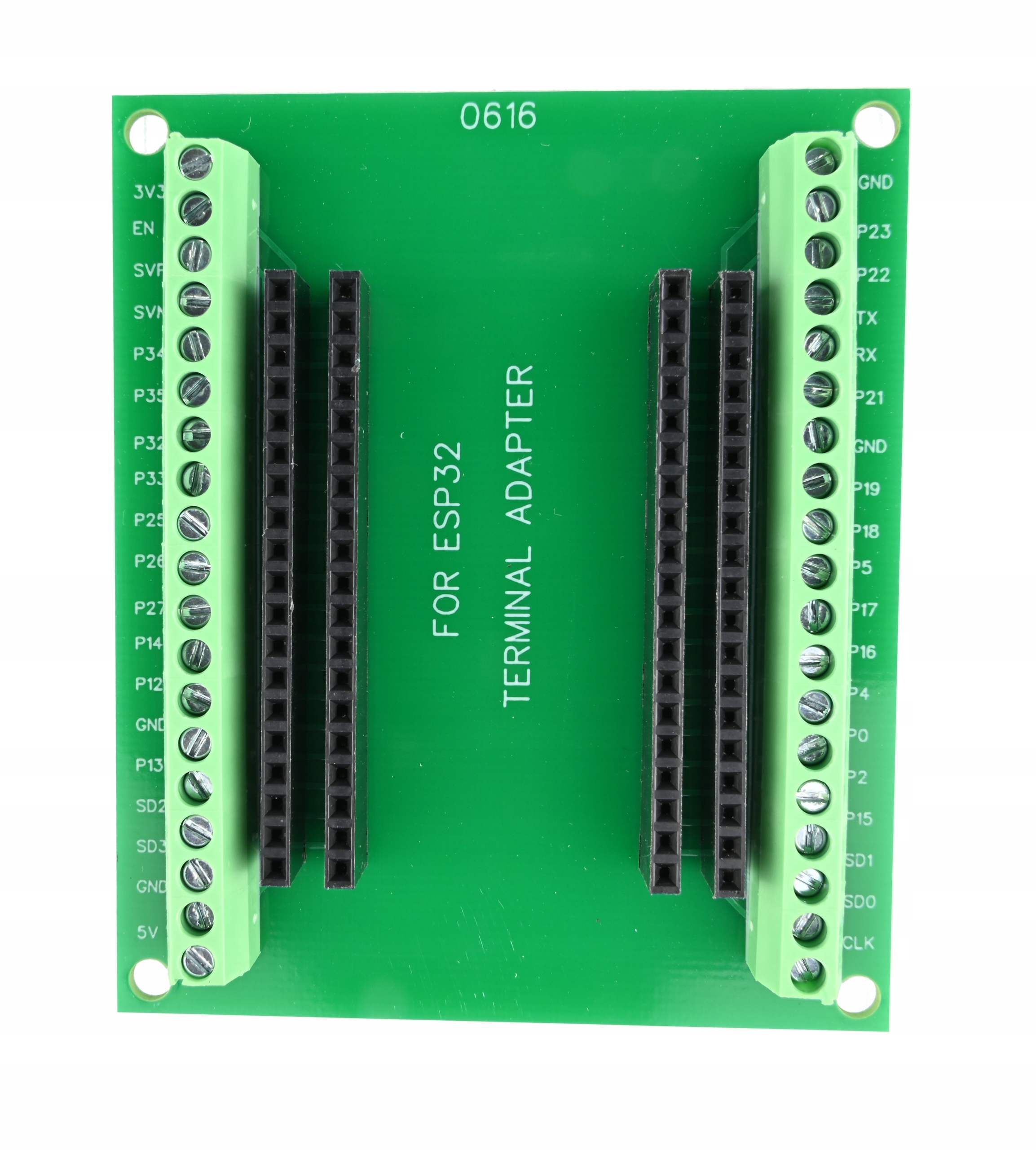

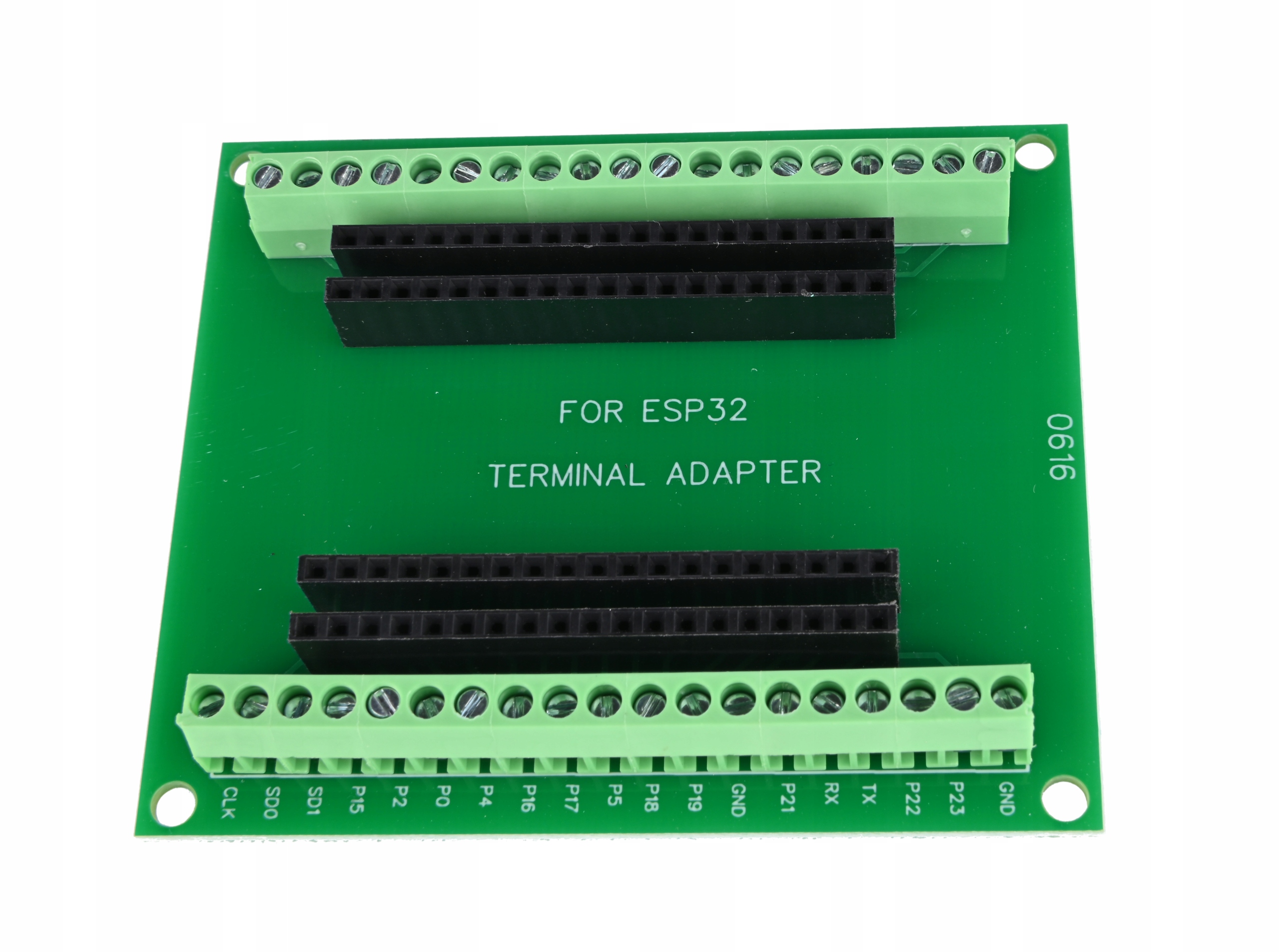

Adapter wyprowadza piny kompatybilnej płytki ESP32-DevKitC V4 jednocześnie na zaciski śrubowe ARK i złącza goldpin. Materiał źródłowy podaje rozstaw 25,4 mm oraz 25,5 mm, dlatego przed zakupem i montażem należy zweryfikować wymiary swojej płytki.
Cechy produktu
- adapter do płytek deweloperskich 38-pin
- złącza śrubowe ARK
- złącza goldpin
- przeznaczony szczególnie do ESP32-DevKitC V4
- dostępny w dwóch kolorach wysyłanych losowo
Cechy szczegółowe
- Podwójne wyprowadzenie pinów: każdy pin płytki jest dostępny na zacisku ARK i złączu goldpin.
- Zaciski śrubowe ARK: umożliwiają podłączenie przewodów bez lutowania ich bezpośrednio do płytki deweloperskiej.
- Złącza goldpin: ułatwiają szybkie podłączanie i testowanie.
- Konstrukcja 38-pin: przeznaczona do zgodnych płytek deweloperskich o odpowiednim rozstawie.

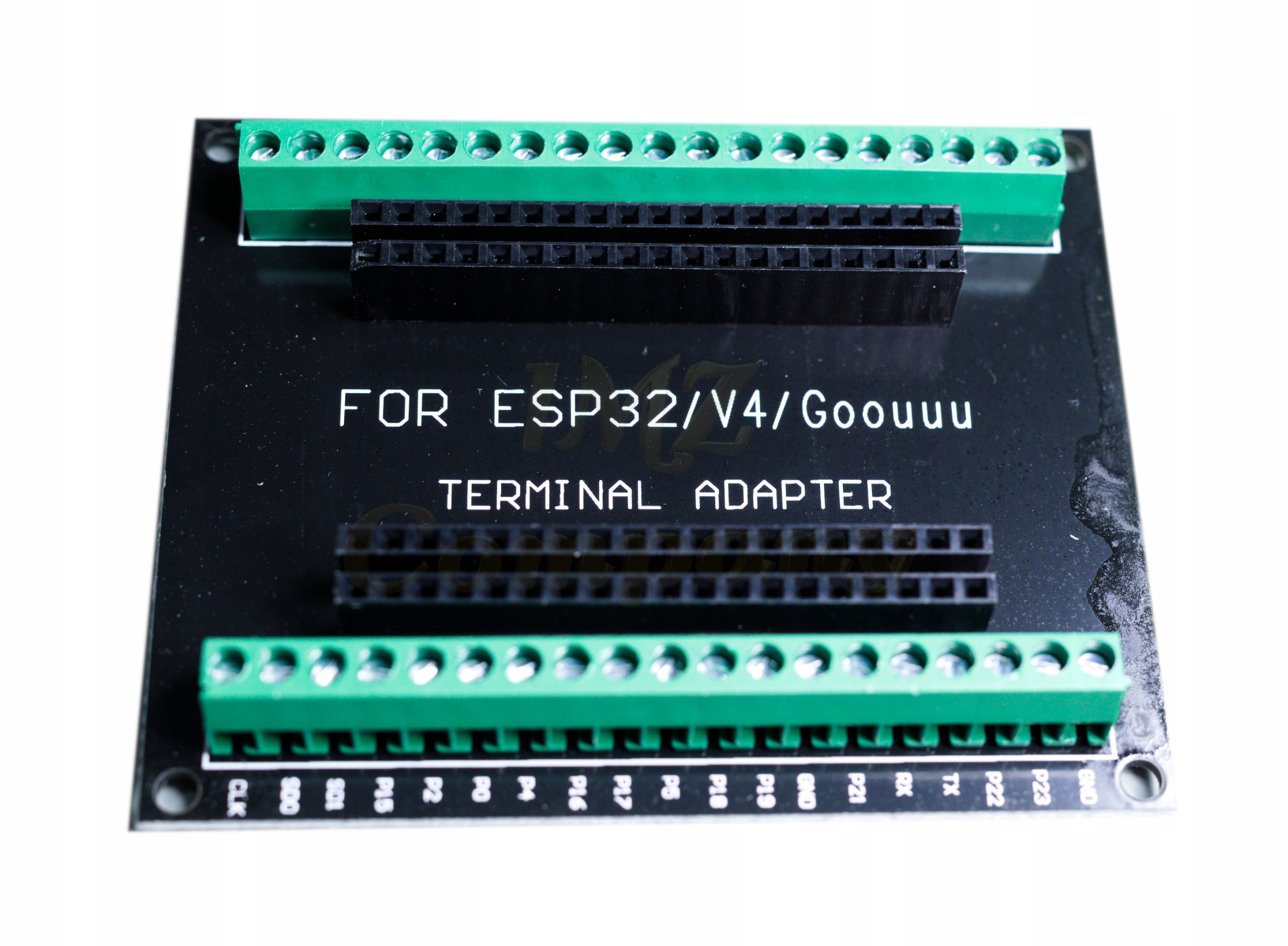

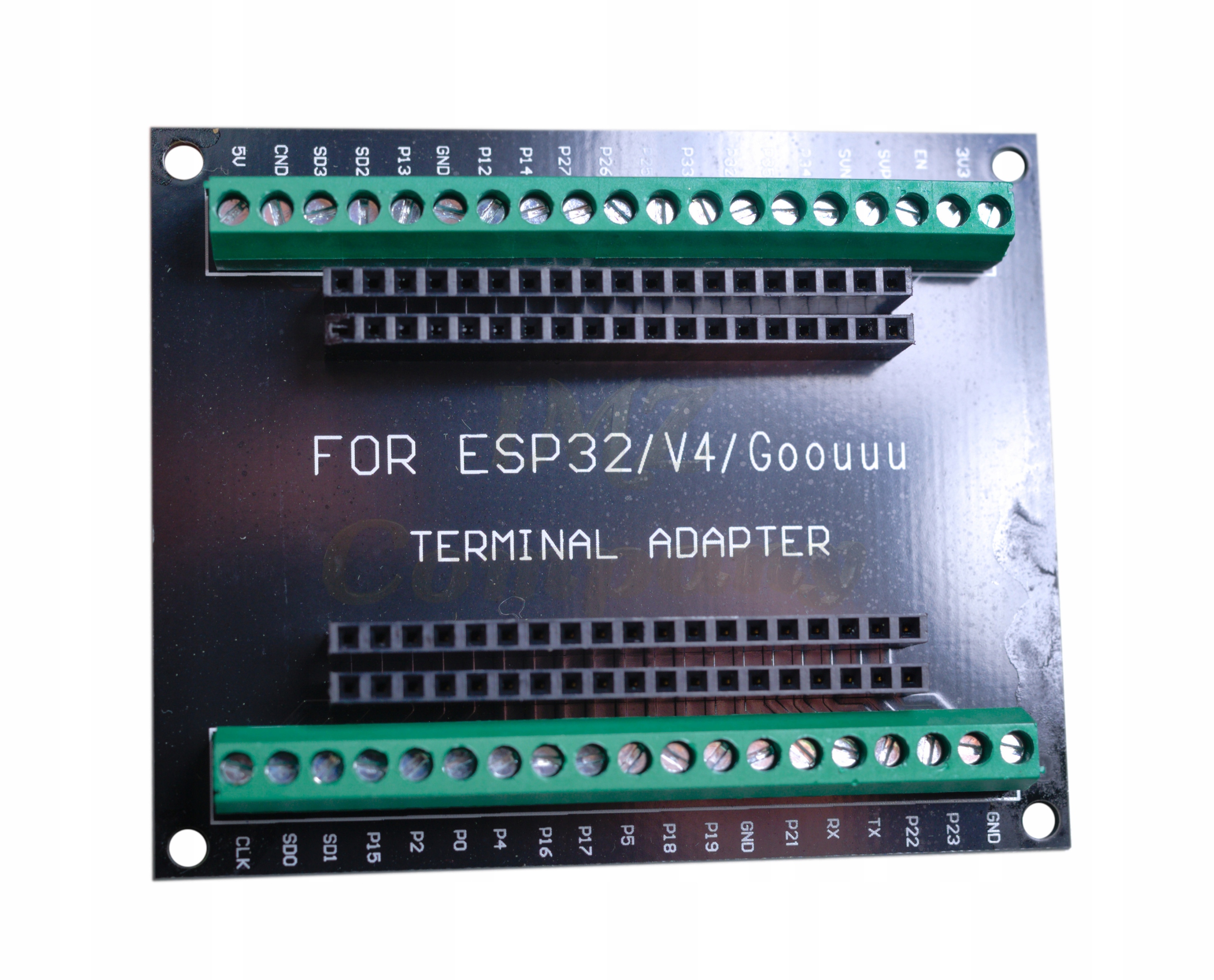

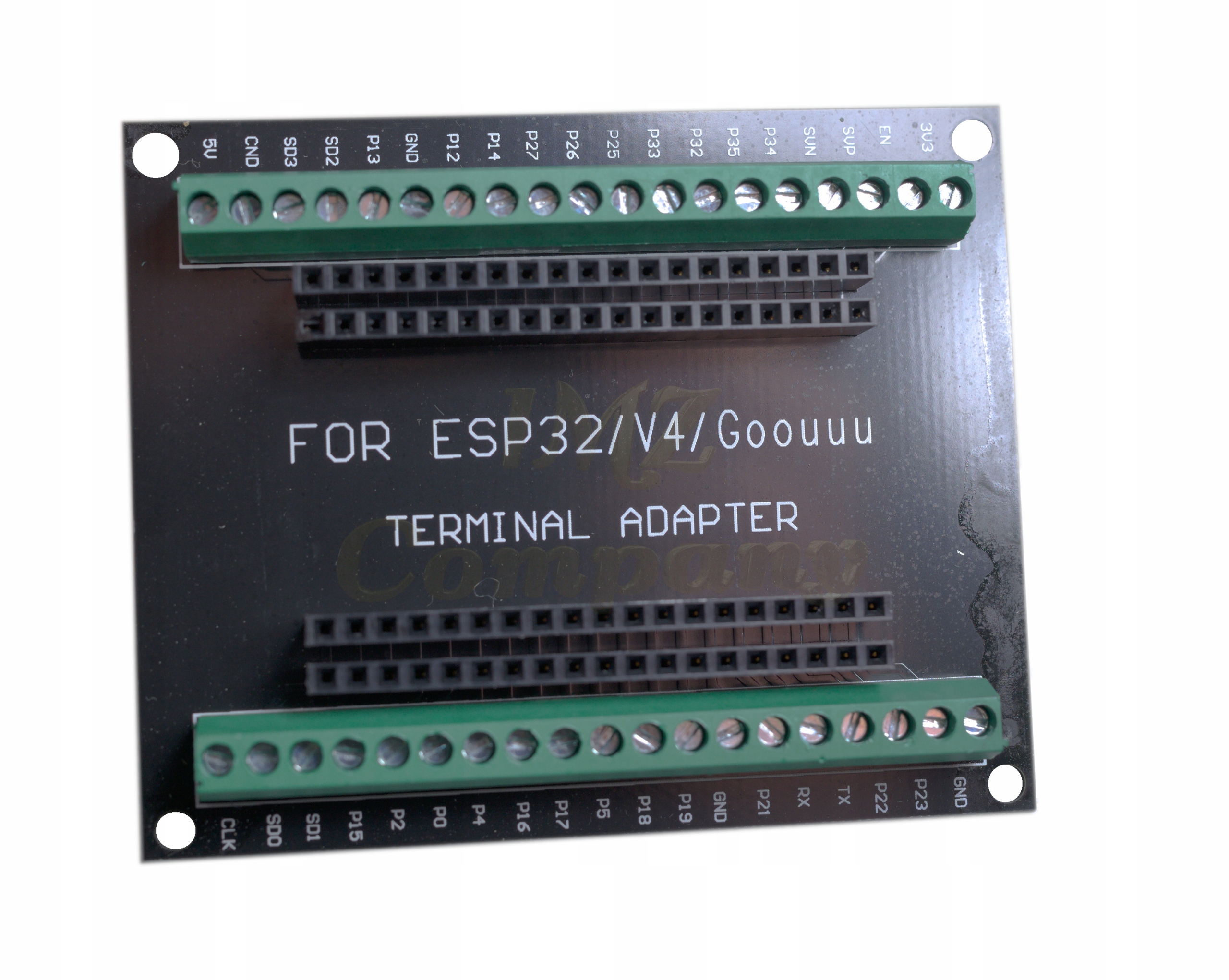

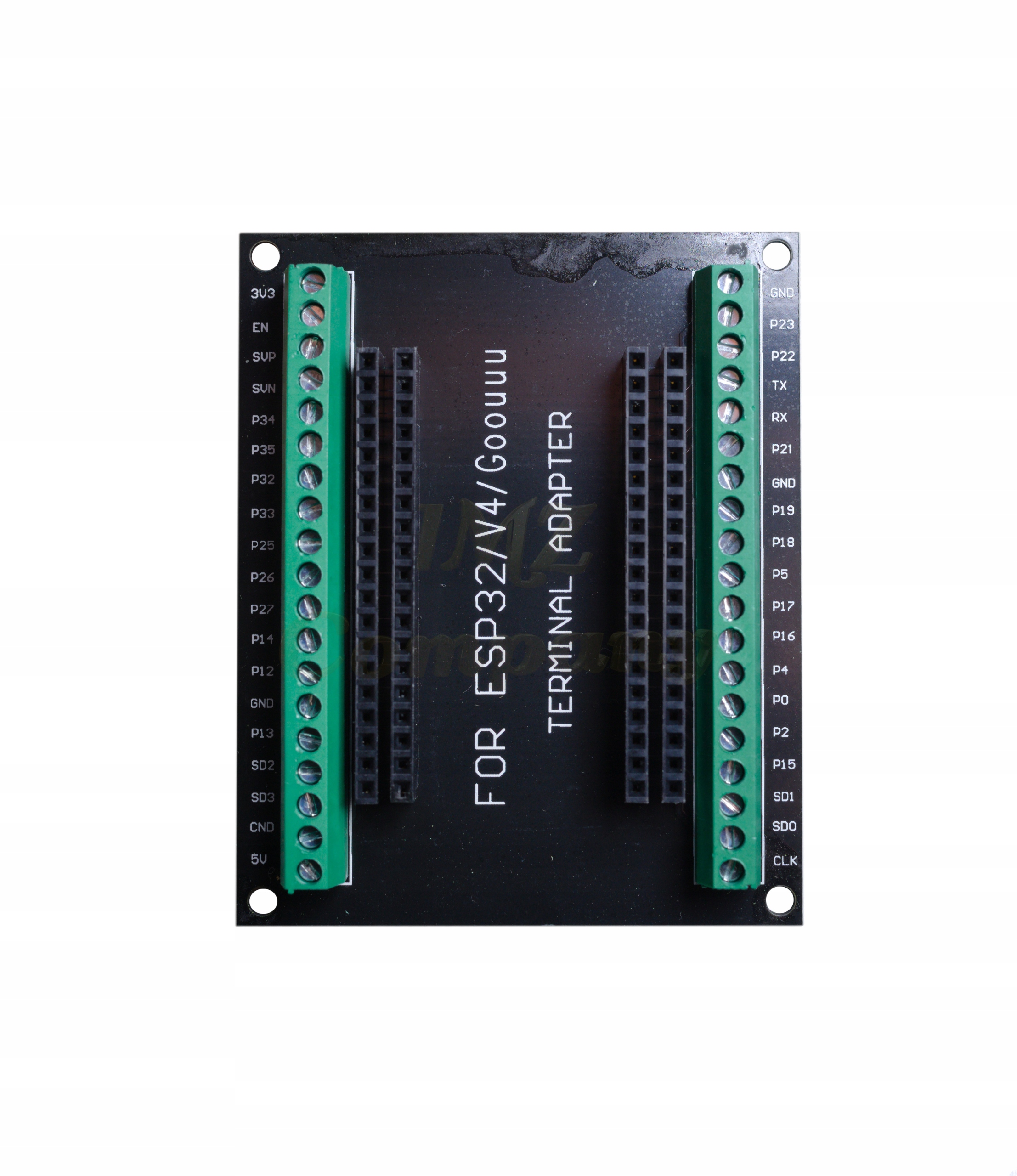

- Losowy kolor: płytka występuje w dwóch kolorach, a wariant jest wysyłany losowo.
Zastosowanie
- Wyprowadzanie sygnałów z kompatybilnej płytki ESP32-DevKitC V4 na zaciski śrubowe.
- Podłączanie przewodów w prototypach i projektach elektroniki.
- Szybkie testowanie połączeń przez złącza goldpin.
- Budowa i testowanie układów IoT oraz systemów wbudowanych z użyciem zgodnej płytki ESP32.
Specyfikacja techniczna
- rodzaj produktu: adapter terminalowy / płytka rozszerzająca
- zgodność mechaniczna: płytki deweloperskie 38-pin

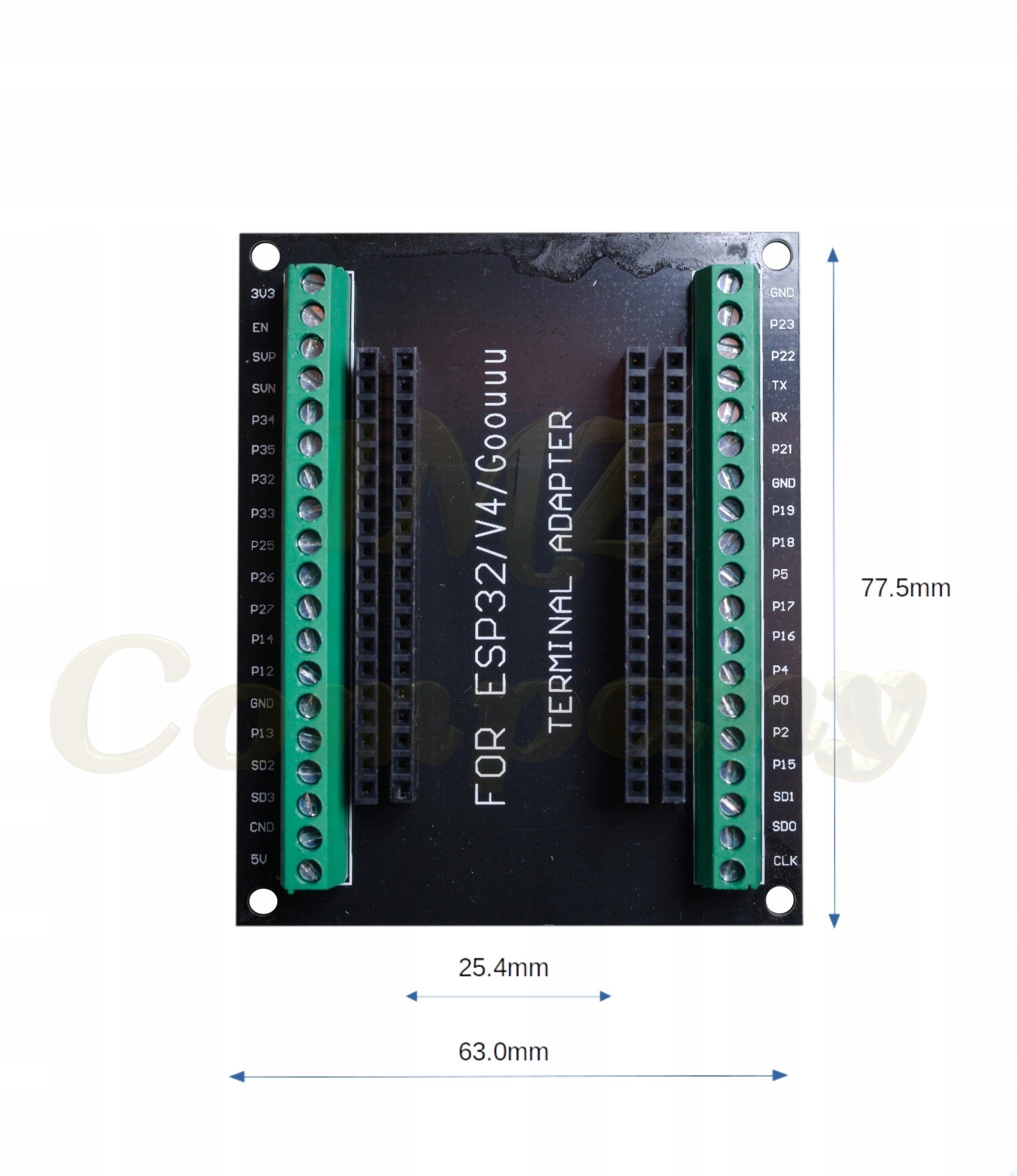

- rozstaw: źródło podaje zarówno 25,4 mm, jak i 25,5 mm — wymaga weryfikacji
- wyprowadzenia: zaciski ARK i złącza goldpin
- zgodność wskazana w materiale: ESP32-DevKitC V4
- kolor: jeden z dwóch wariantów, wysyłany losowo
Zasilanie
Materiał źródłowy nie podaje napięcia zasilania ani sposobu zasilania adaptera. Nie należy traktować go jako samodzielnego zasilacza; sposób zasilania zależy od użytej płytki deweloperskiej i projektu.
Instrukcja
- Sprawdź, czy płytka ESP32 ma 38 pinów i czy jej rozstaw odpowiada adapterowi. Materiał podaje sprzeczne wartości: 25,4 mm i 25,5 mm — przed montażem zmierz rozstaw i porównaj go z adapterem.
- Przy wyłączonym zasilaniu osadź zgodną płytkę deweloperską w adapterze, dopasowując rzędy pinów.
- Podłącz przewody do odpowiednich zacisków ARK lub użyj złączy goldpin. Materiał nie zawiera mapy pinów; przed podłączeniem sprawdź oznaczenia na płytce i dokumentację używanej płytki ESP32.
- Sprawdź poprawność połączeń i brak zwarć przed włączeniem zasilania.
- Programowanie i uruchomienie wykonaj za pomocą zgodnej płytki ESP32. Adapter nie ma opisanych w materiale własnych układów ani interfejsu programującego.
Nie podano danych pozwalających przygotować bezpieczny, poprawny przykład kodu Arduino ani mapy połączeń.
Podłączenie
Każdy pin zgodnej płytki deweloperskiej jest wyprowadzony na zacisk ARK i złącze goldpin. Materiał nie podaje numeracji zacisków, oznaczeń sygnałów ani mapy pinów — przed podłączaniem należy kierować się oznaczeniami konkretnej płytki ESP32 i zweryfikować ciągłość połączeń. Nie podłączaj płytki, jeśli jej rozstaw nie pasuje do adaptera.
Kompatybilność
- ESP32-DevKitC V4 — wskazana w materiale jako główna zgodna płytka; przed użyciem zweryfikuj liczbę pinów i rozstaw.
- ESP32-WROOM-32D i ESP32-WROOM-32U — wymienione w materiale jako moduły stosowane w płytkach ESP32-DevKitC V4; zgodność zależy od użytej płytki deweloperskiej.
Informacje bezpieczeństwa
- Montaż i zmiany połączeń wykonuj przy odłączonym zasilaniu.
- Używaj adaptera wyłącznie z płytką o zgodnej liczbie pinów i rozstawie.
- Przed zasileniem sprawdź polaryzację, oznaczenia pinów i brak zwarć.
- Dokręcaj zaciski tak, aby przewody były pewnie zamocowane, ale nie uszkodzone.
- Stosuj napięcia zgodne z dokumentacją podłączonej płytki i elementów; adapter nie ma w źródle podanych parametrów napięciowych.
- Chroń płytkę przed wilgocią, zabrudzeniami przewodzącymi i uszkodzeniami mechanicznymi.
- Produkt zawiera drobne elementy elektroniczne; przechowuj go poza zasięgiem małych dzieci.
Ostrzeżenia
- Źródło podaje rozstaw 25,4 mm w uwadze oraz 25,5 mm w tytule/opisie. Zweryfikuj wymiar przed zakupem i montażem.
- Nie wciskaj płytki, jeśli piny lub rozstaw nie pasują — może to spowodować ich wygięcie albo uszkodzenie adaptera.
- Nie podłączaj przewodów do niezweryfikowanych zacisków; źródło nie zawiera mapy pinów.
- Nie wykonuj połączeń ani zmian okablowania przy włączonym zasilaniu.
- Nie przekraczaj parametrów napięciowych i prądowych dopuszczalnych dla użytej płytki oraz podłączonych elementów; wartości dla adaptera nie zostały podane.
Przeznaczenie produktu
- Adapter do prototypowania, testowania i wyprowadzania połączeń z kompatybilnych płytek deweloperskich ESP32.
- Przeznaczony do niskonapięciowych projektów elektronicznych, edukacyjnych, IoT i systemów wbudowanych z odpowiednią płytką ESP32.
Zastosowania wykluczone
- Nie używaj jako samodzielnego zasilacza ani urządzenia zabezpieczającego.
- Nie stosuj w instalacjach sieciowych ani układach wysokiego napięcia.
- Nie przeznaczaj do zastosowań medycznych, ratowania życia ani innych zastosowań krytycznych dla bezpieczeństwa.
- Nie używaj z płytką o niezweryfikowanym rozstawie lub niezgodnej liczbie pinów.
Zawartość zestawu
- Adapter terminalowy ESP32 z wyprowadzeniami ARK i goldpin
Materiał nie określa, czy płytka deweloperska ESP32 ani przewody są dołączone do zestawu.
Najczęstsze pytania
Do jakiej płytki jest przeznaczony adapter?
Materiał wskazuje przede wszystkim ESP32-DevKitC V4 w wersji 38-pin. Przed montażem należy potwierdzić zgodność mechaniczną.
Jaki jest rozstaw pinów?
Źródło podaje dwie wartości: 25,4 mm i 25,5 mm. Ta rozbieżność wymaga weryfikacji przed zakupem lub montażem.
Jak wyprowadzone są piny?
Każdy pin jest dostępny zarówno na zacisku śrubowym ARK, jak i na złączu goldpin.
Czy płytka ESP32 jest częścią zestawu?
Materiał nie potwierdza jej obecności w zestawie. Zawartość należy zweryfikować w ofercie sprzedawcy.
Czy można wybrać kolor?
Nie według podanych informacji — adapter występuje w dwóch kolorach wysyłanych losowo.
O produkcie
Adapter ułatwia korzystanie z kompatybilnej płytki ESP32-DevKitC V4 w prototypach, w których przydatne są zarówno zaciski śrubowe, jak i szybkie połączenia goldpin. Podwójne wyprowadzenie pinów pozwala dobrać sposób podłączenia do zadania: przewody można zamocować w zaciskach ARK albo użyć goldpinów do testowania. Przed użyciem trzeba sprawdzić zgodność płytki — materiał zawiera rozbieżne informacje o rozstawie 25,4 mm i 25,5 mm.
Dlaczego warto
- Każdy pin jest wyprowadzony na dwa rodzaje złączy.
- Zaciski ARK umożliwiają podłączenie przewodów.
- Goldpiny ułatwiają szybkie testowanie i podłączanie.
- Przeznaczony do wskazanych płytek ESP32-DevKitC V4 38-pin.
