Opis produktu

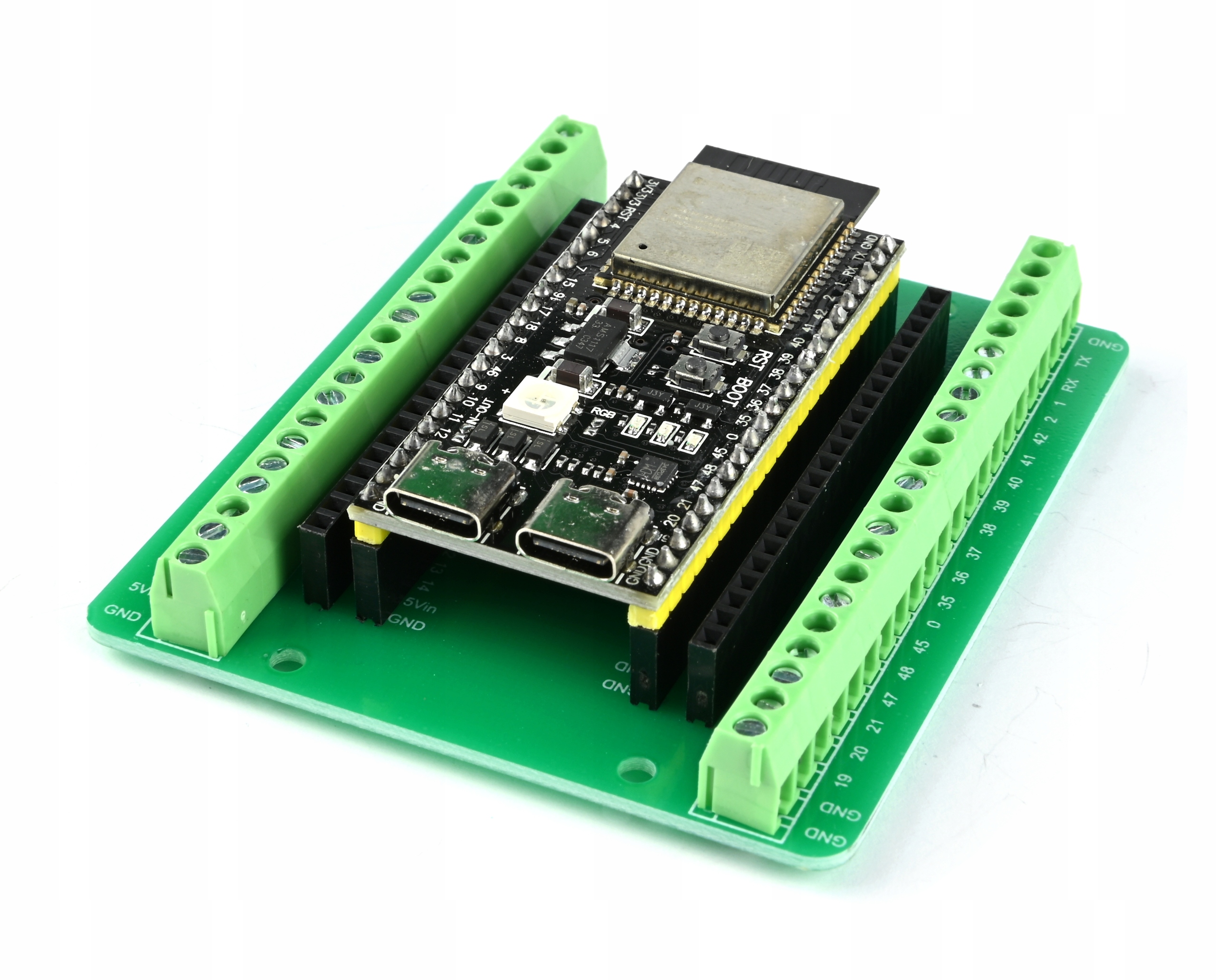

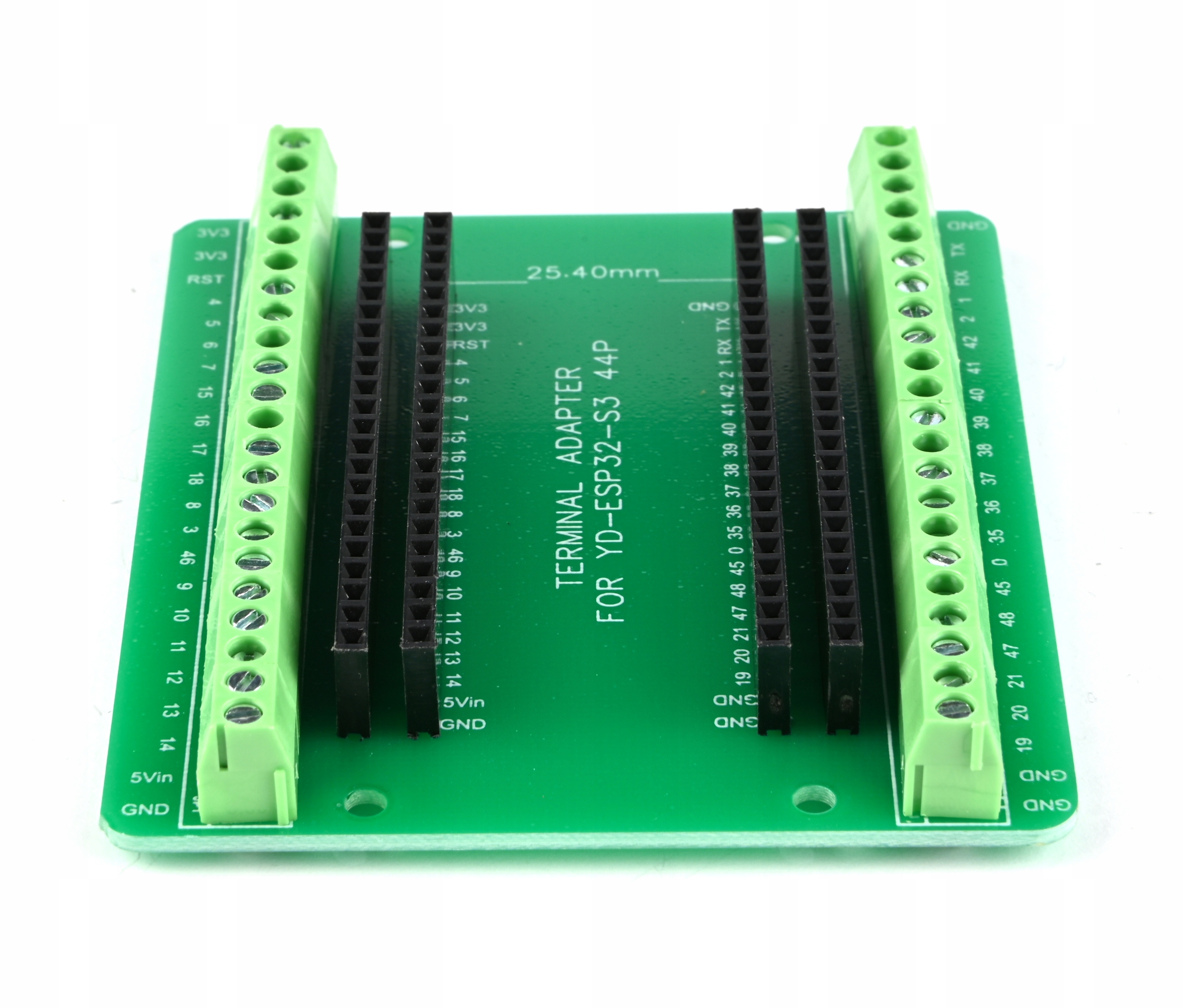

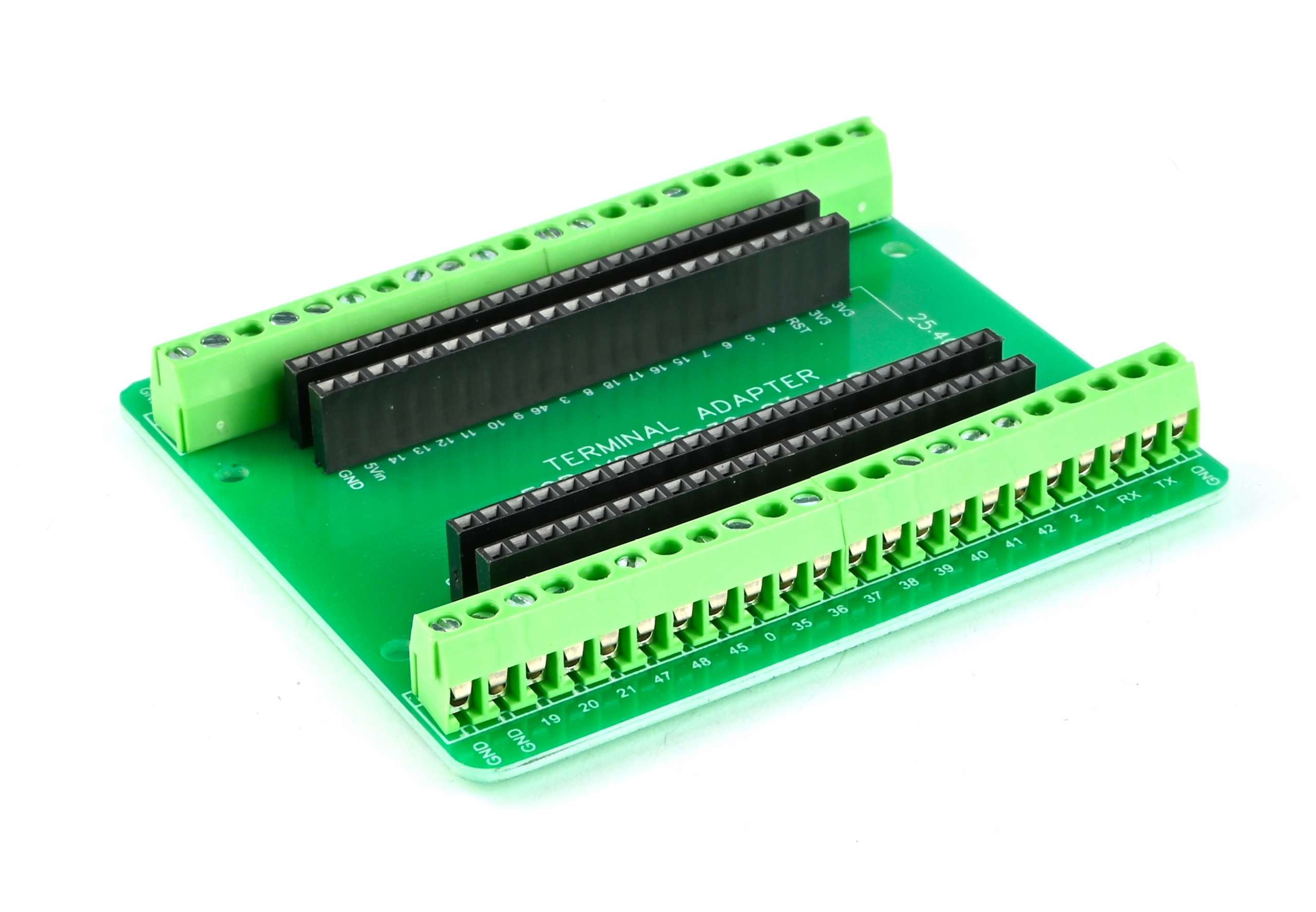

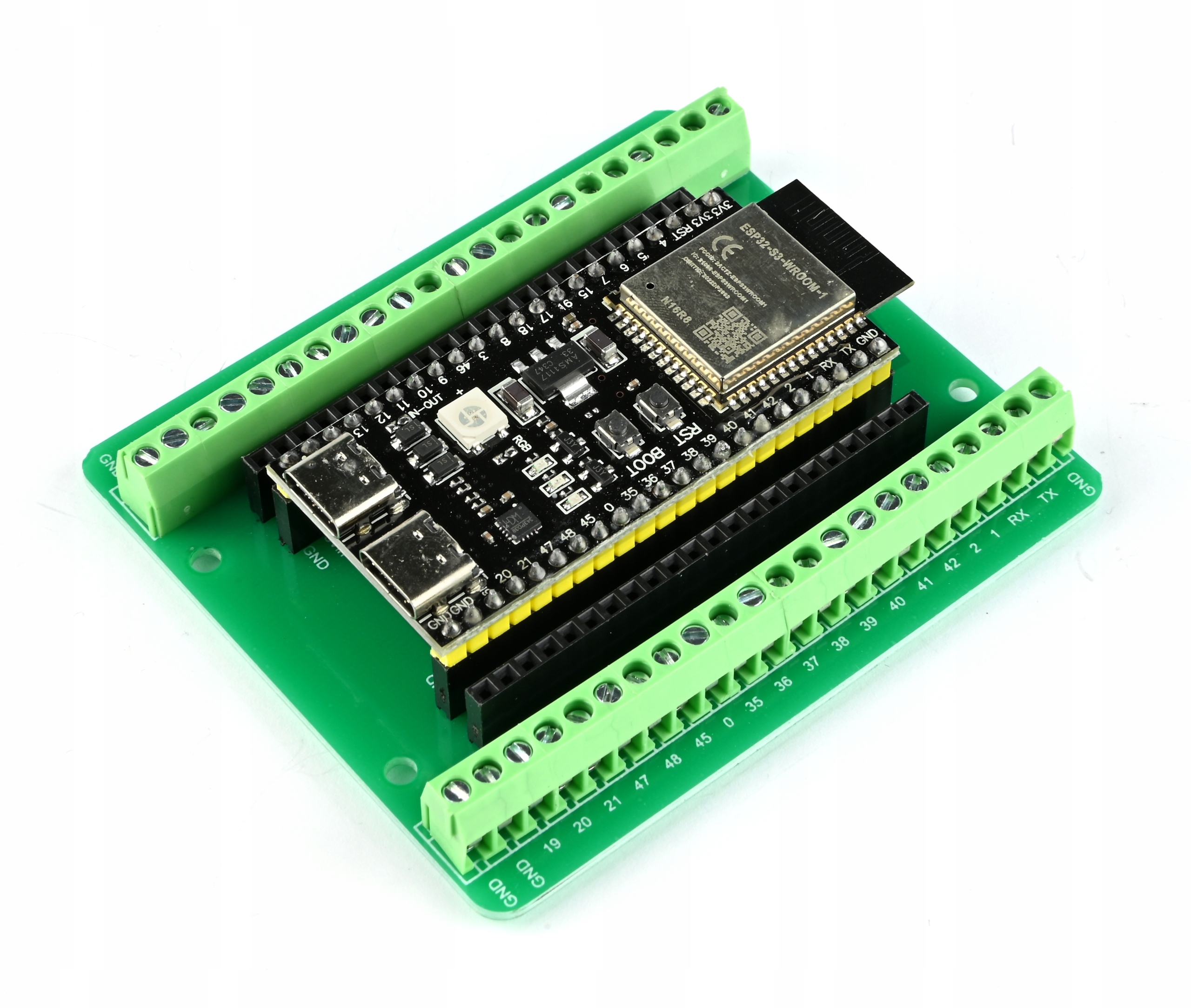

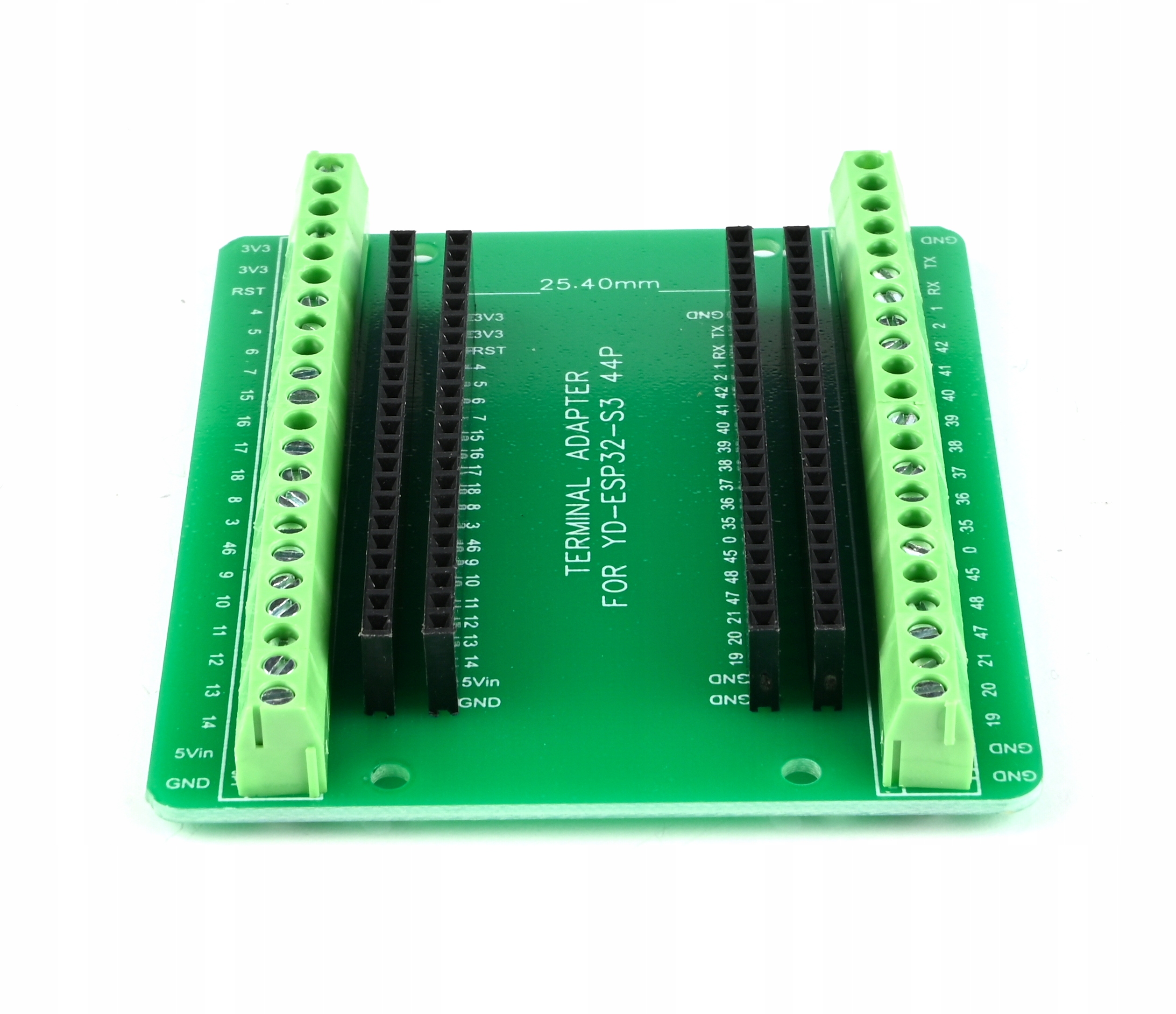

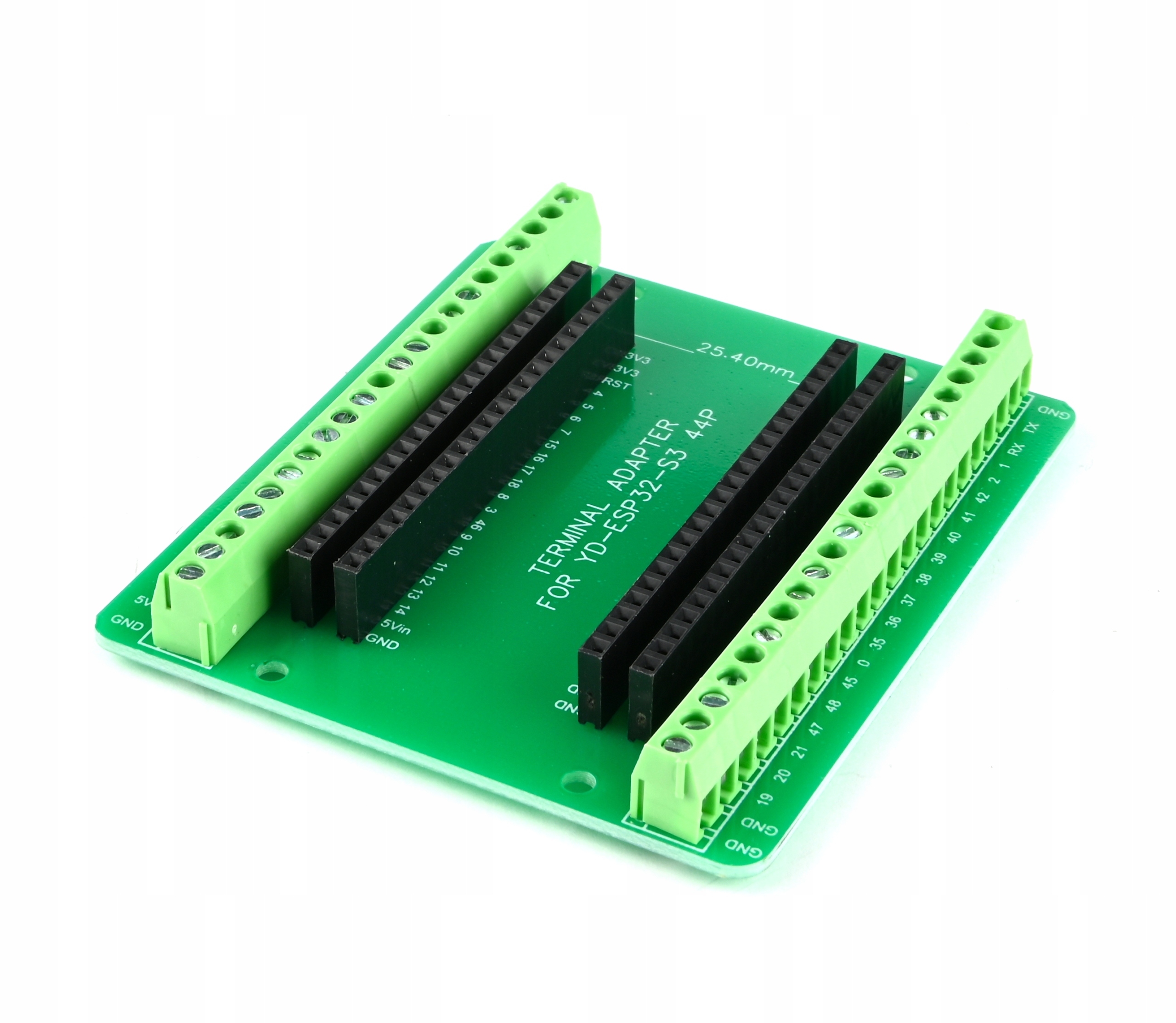

Adapter rozszerzeń przeznaczony do płytek deweloperskich ESP32-S3 w wersji 44-pinowej. Wyprowadza piny płytki na zaciski śrubowe ARK oraz złącza goldpin, umożliwiając wygodne podłączanie przewodów i modułów.
Cechy produktu
- zgodność z płytkami ESP32-S3 44-pin
- zaciski śrubowe ARK
- złącza goldpin
- podwójne wyprowadzenie każdego pinu

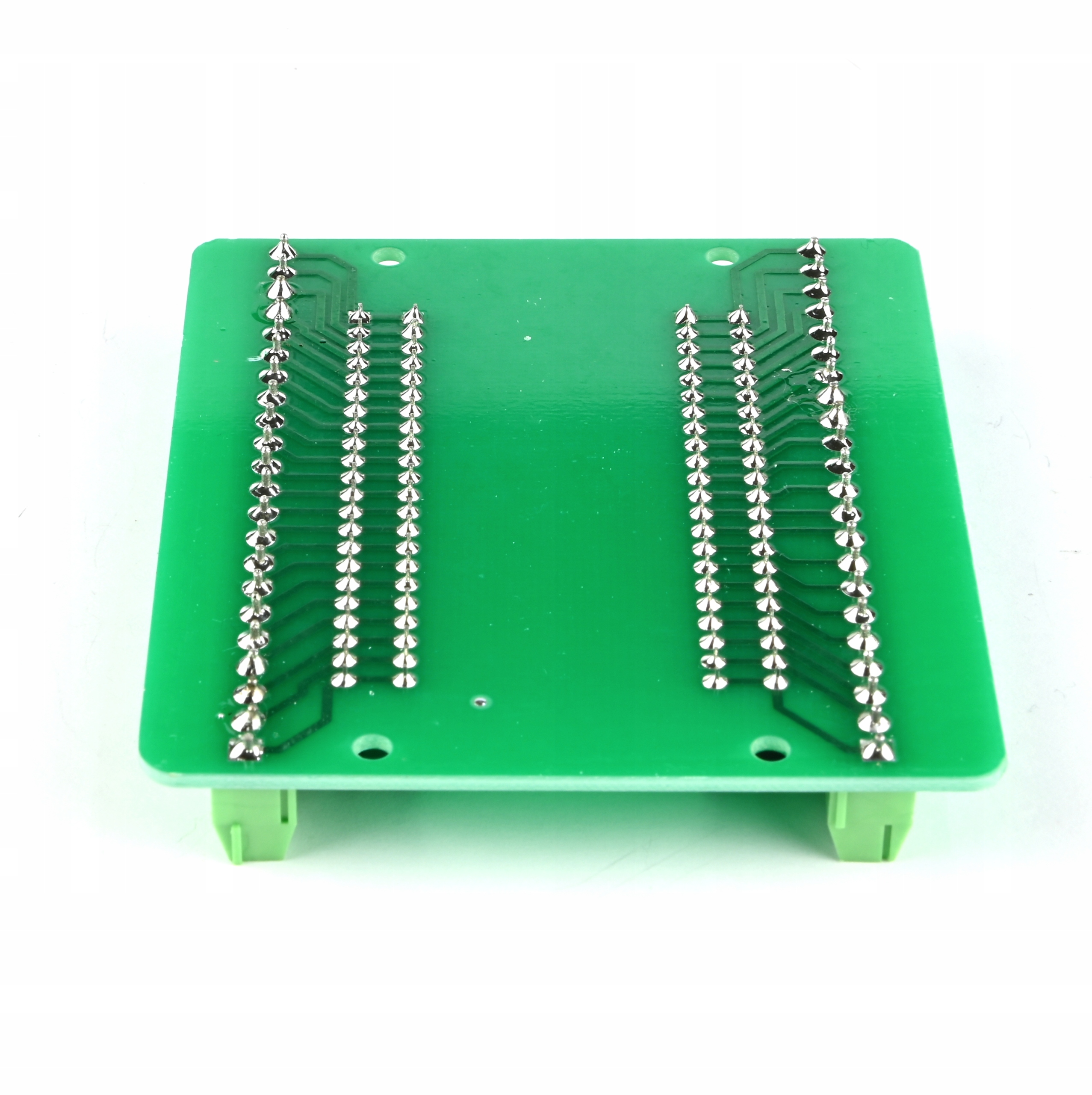

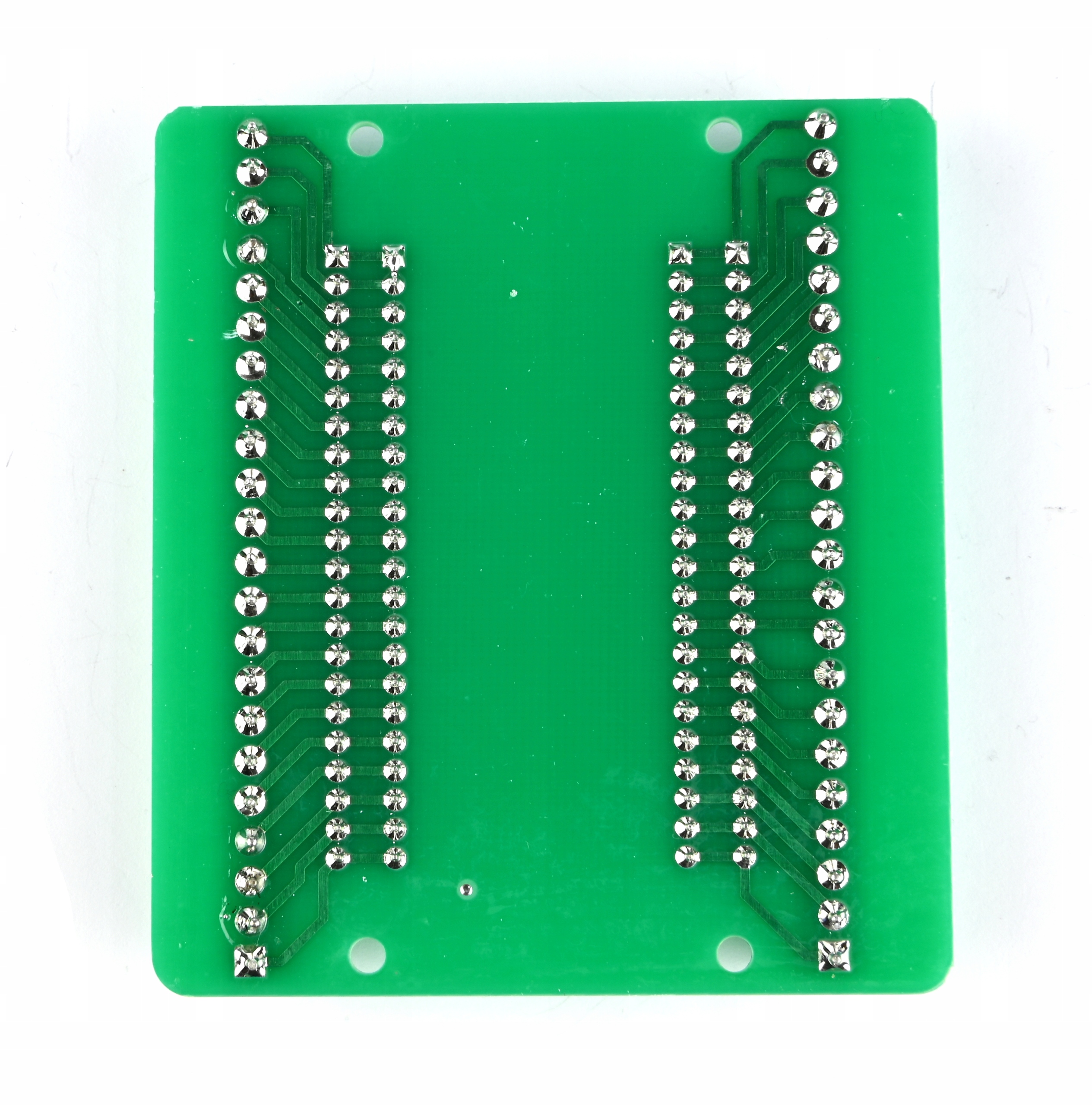

- płytka PCB
Cechy szczegółowe
- Zgodność z ESP32-S3 44-pin: adapter jest przeznaczony do płytek deweloperskich ESP32-S3 w wersji 44-pinowej.
- Zaciski śrubowe ARK: pozwalają podłączyć przewody przez ich zamocowanie śrubą.
- Złącza goldpin: umożliwiają szybkie połączenia i testowanie.
- Podwójne wyprowadzenie pinów: każdy pin jest dostępny zarówno na zacisku ARK, jak i na złączu goldpin.
- Płytka PCB: stanowi podstawę adaptera i jego połączeń.
Zastosowanie
- prototypowanie układów z płytką deweloperską ESP32-S3 44-pin
- podłączanie przewodów do pinów ESP32-S3 za pomocą zacisków śrubowych
- testowanie połączeń przez złącza goldpin
- projekty edukacyjne, hobbystyczne i IoT
- eksperymenty z czujnikami i dodatkowymi modułami
Specyfikacja techniczna
- przeznaczenie: płytki deweloperskie ESP32-S3 44-pin
- liczba obsługiwanych pinów: 44
- złącza: kątowe zaciski śrubowe ARK oraz gniazda goldpin
- wyprowadzenie pinów: podwójne, na zaciski ARK i złącza goldpin
- konstrukcja: płytka PCB
Zasilanie
Adapter nie ma podanego w źródle osobnego napięcia zasilania. Parametry zasilania i dopuszczalne poziomy napięć zależą od użytej płytki ESP32-S3 oraz podłączonych modułów; sprawdź ich dokumentację przed podłączeniem.
Instrukcja
- Sprawdź, czy posiadana płytka deweloperska ESP32-S3 jest wersją 44-pinową i czy jej złącza pasują do adaptera.
- Przed montażem odłącz płytkę od zasilania.
- Osadź płytkę w adapterze, dopasowując złącza i orientację zgodnie z oznaczeniami na płytce. Nie wciskaj elementów na siłę.
- Podłącz przewody do odpowiednich zacisków ARK albo użyj złączy goldpin. Źródło nie podaje mapy pinów, dlatego kieruj się oznaczeniami na konkretnej płytce ESP32-S3 i jej dokumentacją.
- Przed włączeniem zasilania sprawdź poprawność połączeń i zgodność napięć podłączonych urządzeń.
- Programowanie i uruchamianie projektu odbywa się za pomocą kompatybilnej płytki ESP32-S3; adapter nie jest samodzielnym układem programowalnym.
Nie zamieszczono przykładowego kodu Arduino: adapter nie dodaje funkcji programowych, a źródło nie podaje mapy pinów ani konkretnego wariantu płytki umożliwiających ustalenie poprawnych połączeń.
Podłączenie

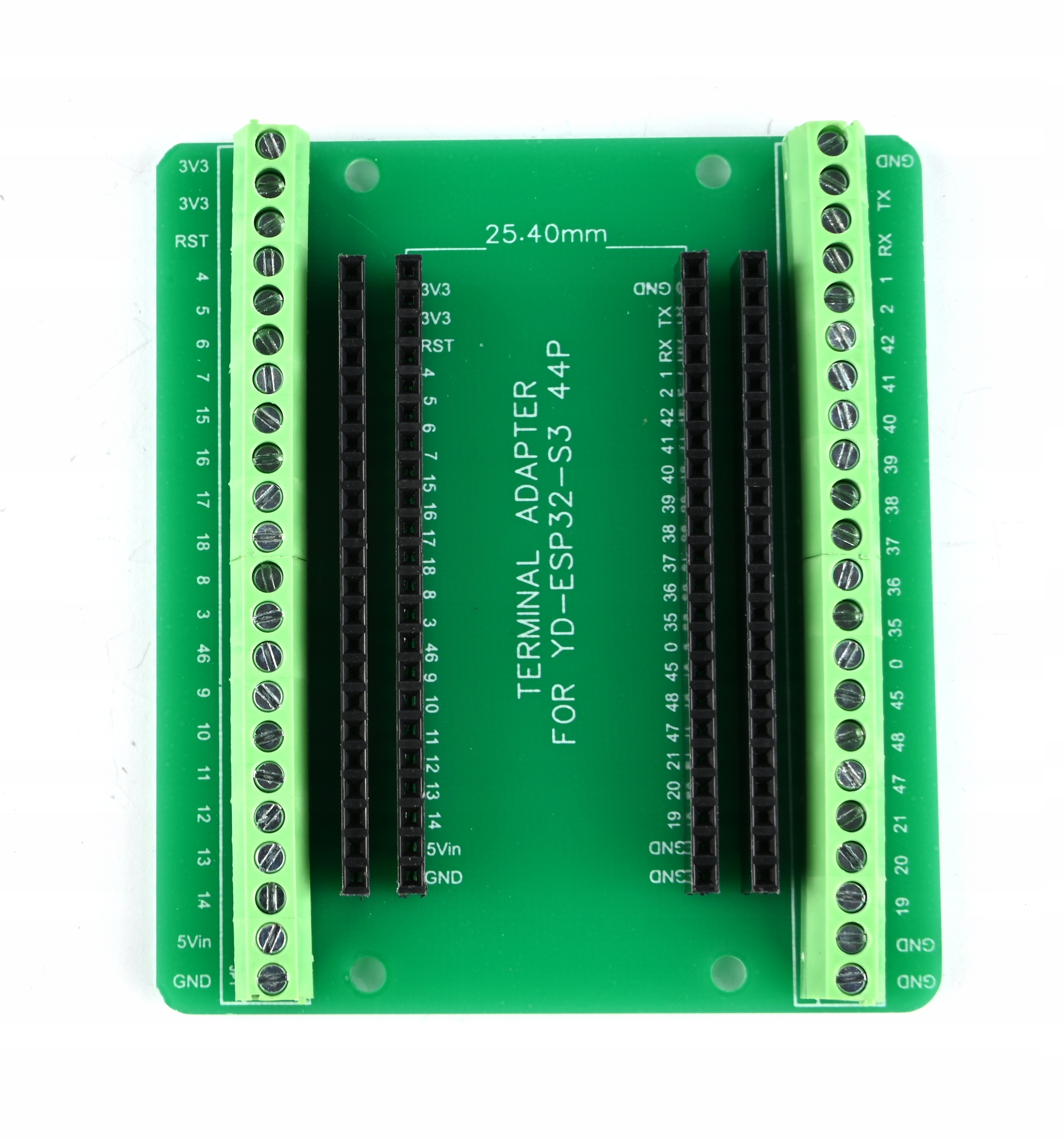

Każdy z 44 pinów zgodnej płytki ESP32-S3 jest wyprowadzony podwójnie: na zacisk śrubowy ARK oraz złącze goldpin. Materiał źródłowy nie zawiera numeracji ani mapy połączeń pinów. Przy podłączaniu należy sprawdzić oznaczenia na płytce deweloperskiej i korzystać z jej dokumentacji.
Kompatybilność
- płytki deweloperskie ESP32-S3 w wersji 44-pinowej, o ile ich złącza i układ pinów pasują do adaptera
Informacje bezpieczeństwa
- Przed montażem lub zmianą połączeń odłącz płytkę i podłączone urządzenia od zasilania.
- Przed użyciem sprawdź zgodność adaptera z konkretną płytką ESP32-S3 44-pin.
- Upewnij się, że podłączane napięcia są dopuszczalne dla płytki i wszystkich używanych modułów.
- Używaj adaptera w suchym miejscu, z dala od przewodzących zanieczyszczeń.
- Połączenia i uruchomienie powinny wykonywać osoby potrafiące bezpiecznie pracować z elektroniką niskonapięciową.
Ostrzeżenia
- Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.
- Nie zakładaj, że adapter zmienia poziomy napięć lub zabezpiecza piny ESP32-S3 — źródło nie potwierdza takich funkcji.
- Nie podłączaj napięcia sieciowego ani innych napięć, których zgodności z płytką i modułami nie potwierdzono.
- Nie wymuszaj osadzenia płytki, jeśli złącza nie pasują lub ich orientacja jest niezgodna.
- Nie dokręcaj zacisków z nadmierną siłą, która może uszkodzić zacisk lub przewód.
Przeznaczenie produktu
- adapter do prototypowania z kompatybilnymi płytkami ESP32-S3 44-pin
- projekty edukacyjne, hobbystyczne i testowe
- niskonapięciowe układy elektroniczne z przewodami, czujnikami i modułami
Zastosowania wykluczone
- nie jest samodzielną płytką mikrokontrolera ani urządzeniem zasilającym
- nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej
- nie należy używać go w zastosowaniach medycznych, związanych z bezpieczeństwem życia ani jako elementu systemów zabezpieczeń
- nie należy stosować z płytkami, których zgodność mechaniczna i układ pinów nie zostały potwierdzone
Zawartość zestawu
- adapter rozszerzeń z zaciskami śrubowymi ARK i złączami goldpin
- płytka ESP32-S3 nie jest dołączona
Produkty powiązane
- płytka deweloperska ESP32-S3 44-pin — nie jest częścią zestawu
Najczęstsze pytania
Czy płytka ESP32-S3 jest dołączona do adaptera?
Nie. Oferta dotyczy samego adaptera.
Do jakiej płytki pasuje adapter?
Do płytek deweloperskich ESP32-S3 w wersji 44-pinowej. Przed użyciem sprawdź zgodność złączy i układu pinów konkretnej płytki.
Jakie połączenia oferuje adapter?
Każdy pin jest wyprowadzony na zacisk śrubowy ARK oraz złącze goldpin.
Czy można używać adaptera bez płytki ESP32-S3?
Adapter służy do rozszerzenia połączeń płytki ESP32-S3 i sam nie jest układem programowalnym.
O produkcie
Adapter ułatwia budowę i testowanie układów z płytką ESP32-S3 w wersji 44-pinowej. Każdy pin jest dostępny na zacisku śrubowym ARK oraz złączu goldpin, dzięki czemu można wybrać sposób podłączenia odpowiedni do prototypu. To praktyczny element stanowiska do eksperymentów z przewodami, czujnikami i modułami. W zestawie znajduje się sam adapter — płytka ESP32-S3 nie jest dołączona.
Dlaczego warto
- 44 podwójnie wyprowadzone piny
- połączenie zacisków śrubowych ARK i złączy goldpin
- możliwość wyboru między przewodowym połączeniem zaciskowym a szybkim testowaniem przez goldpin
- przeznaczenie do płytek ESP32-S3 44-pin
Opinie
Na razie nie ma opinii o produkcie.
