Adapter GOLDPIN ESP32-D

Opis produktu

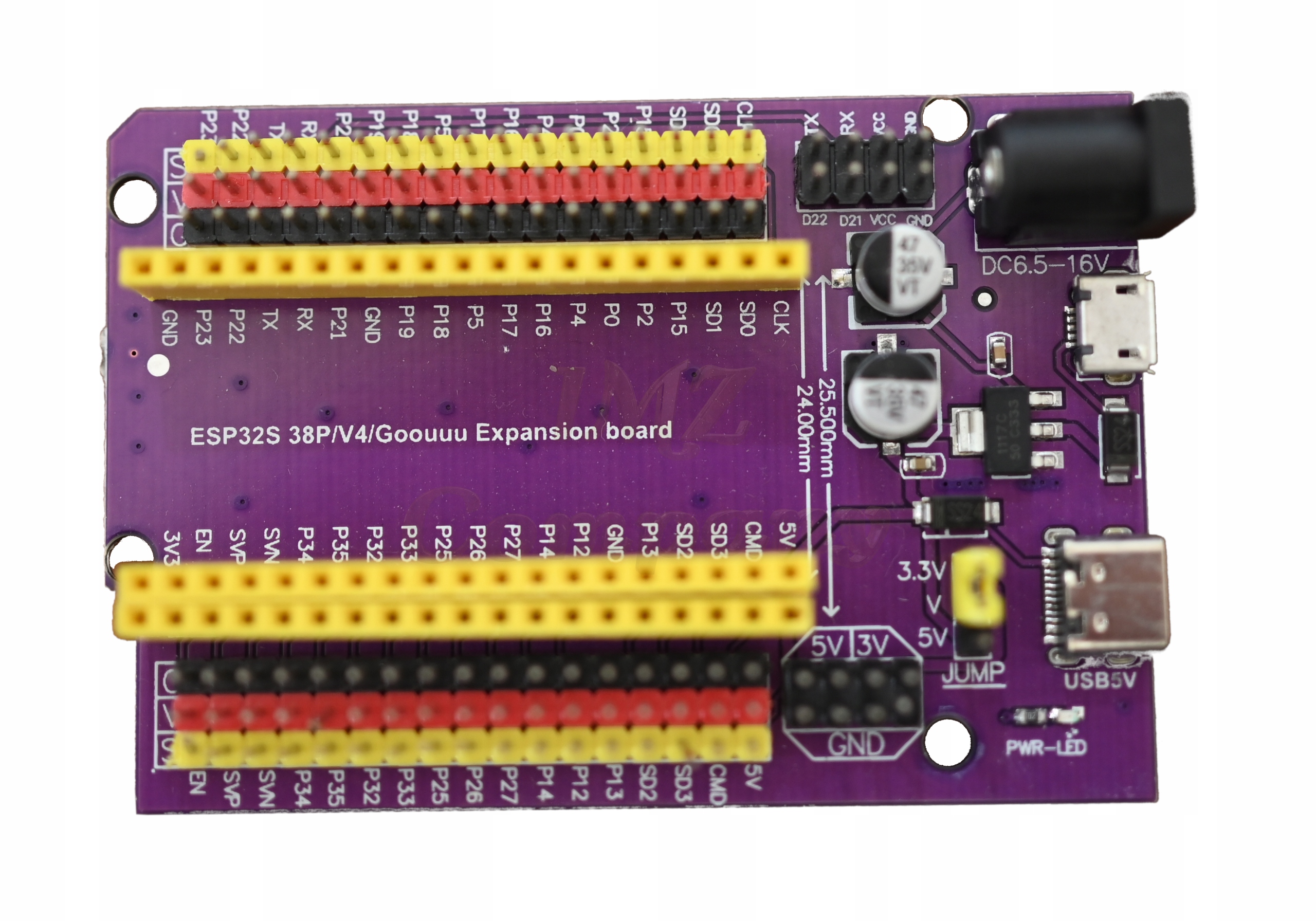

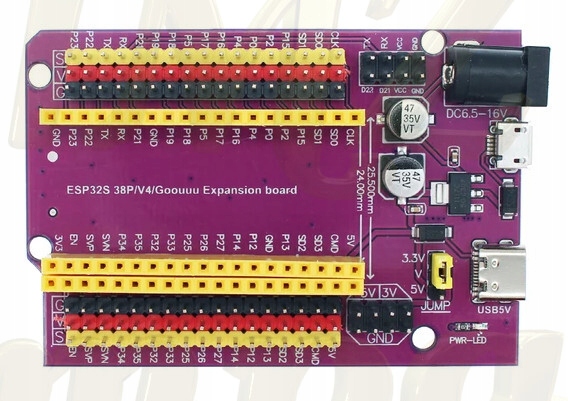

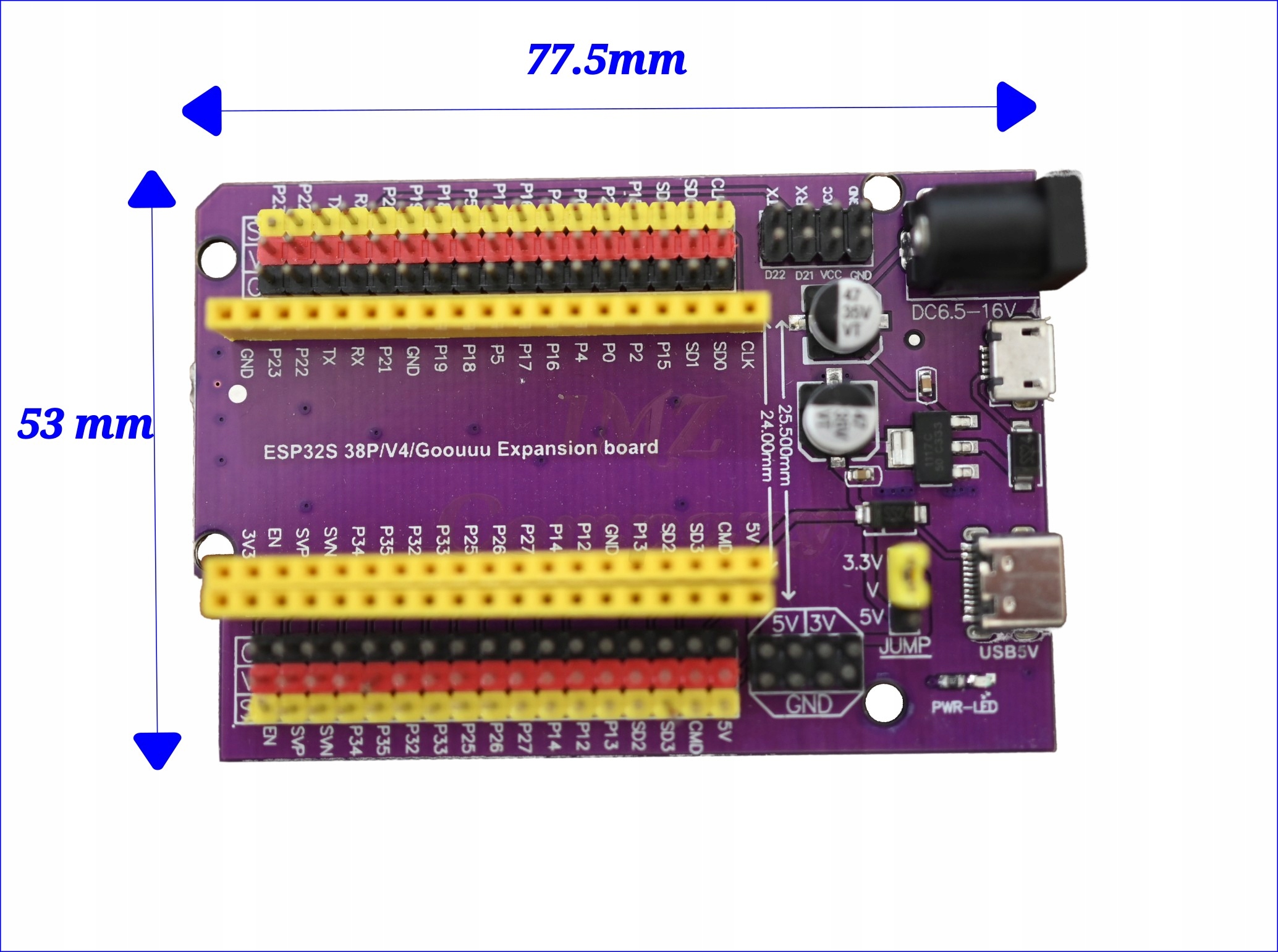

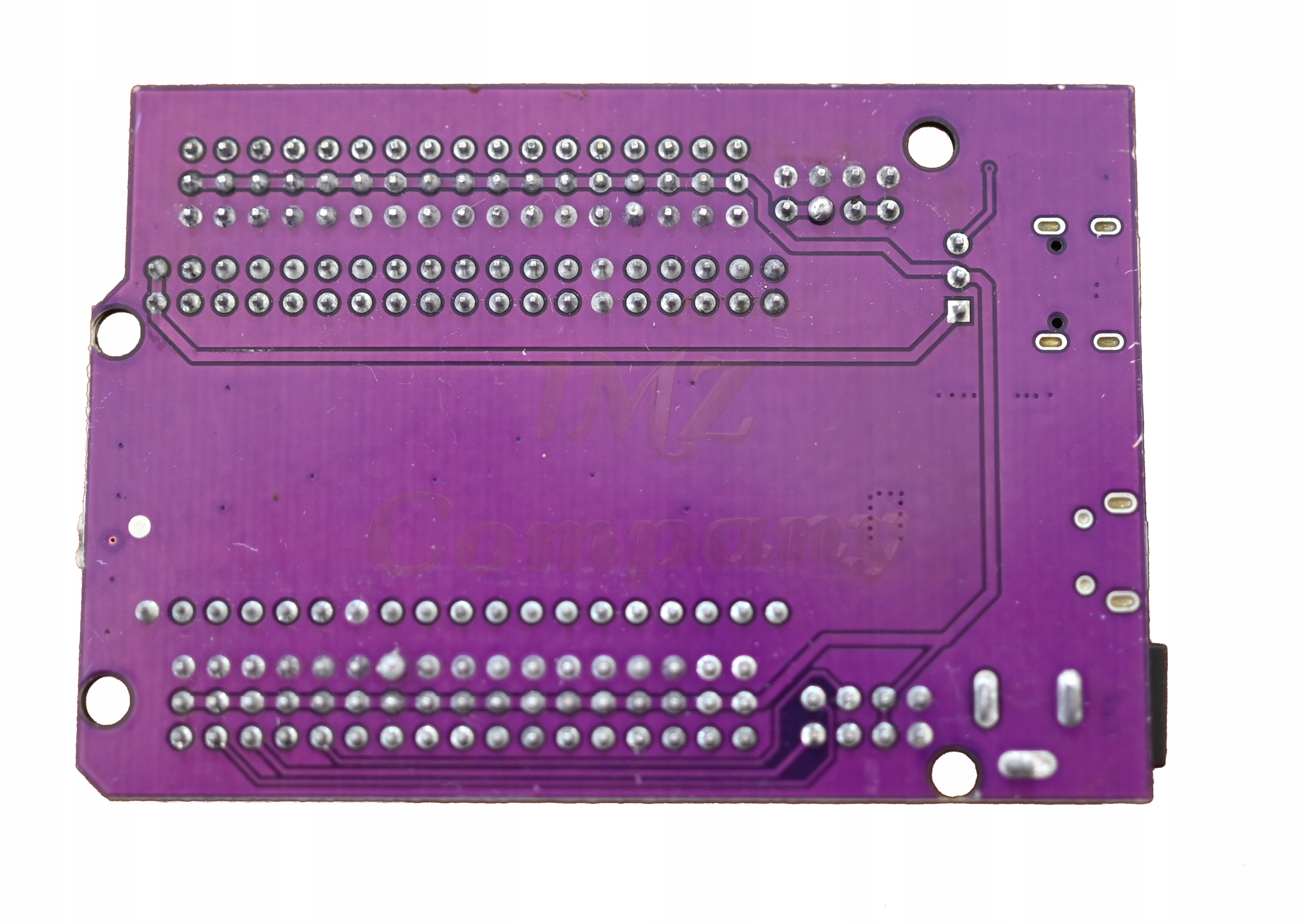

Adapter Goldpin Terminal Adapter v4 ułatwia prototypowanie z kompatybilnymi, 38-pinowymi płytkami deweloperskimi ESP32 o rozstawie pinów 24 mm lub 25,5 mm. Udostępnia wyprowadzenia goldpin, dodatkowe punkty zasilania, osobne złącze UART oraz układ zasilania z wyborem napięcia 3,3 V lub 5 V za pomocą zworki.

Cechy produktu

• zgodność z płytkami ESP32 38-pin
• rozstaw pinów 24 mm lub 25,5 mm
• złącza goldpin
• wybór napięcia 3,3 V lub 5 V za pomocą zworki
• stabilizator napięcia 5 V
• do 800 mA po stabilizatorze według opisu
• dodatkowe piny VCC i GND
• osobno wyprowadzone złącze UART

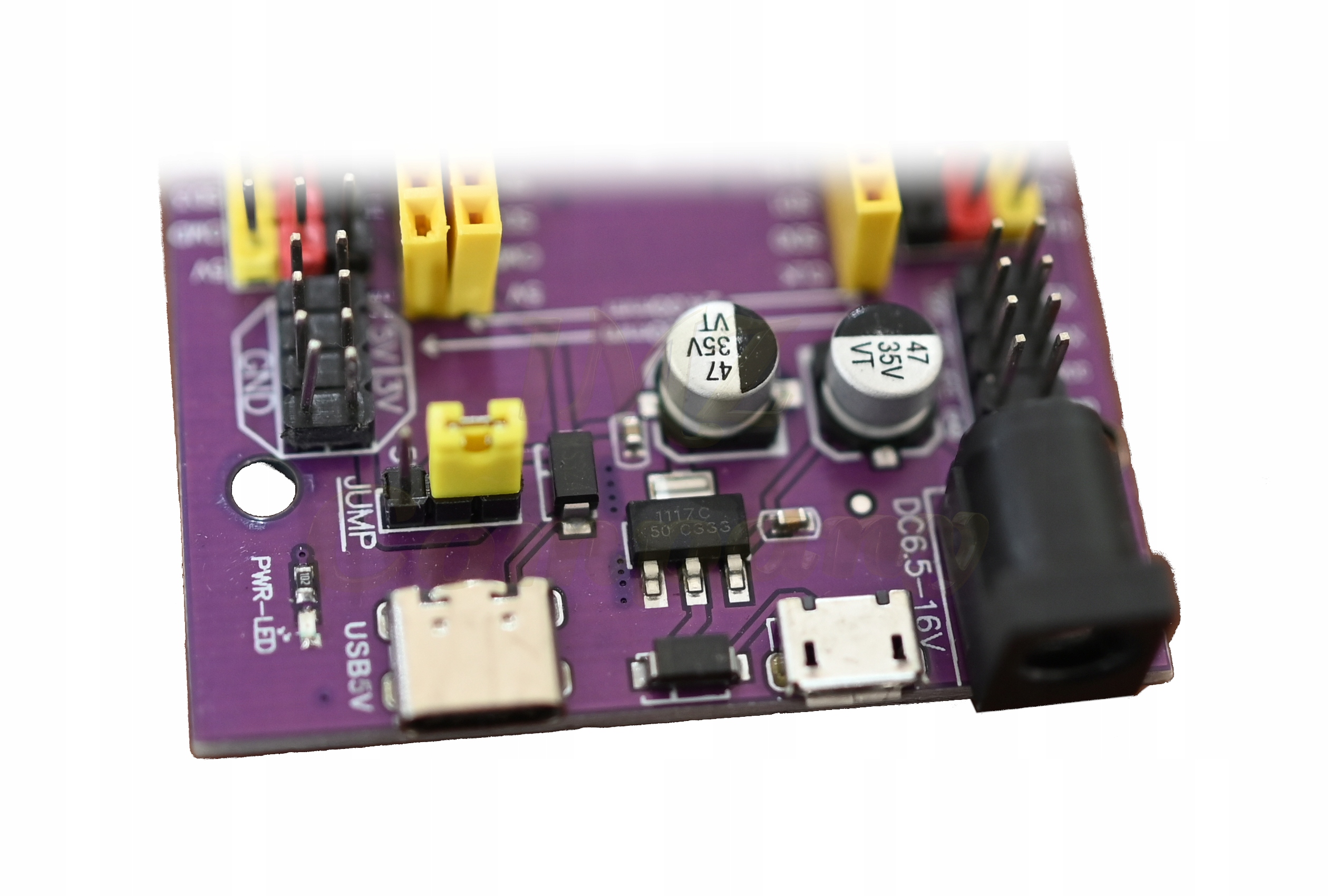

• złącza zasilania: USB-C, micro USB, DC i goldpin

Cechy szczegółowe

• zgodność z ESP32 38-pin: adapter jest przeznaczony do płytek deweloperskich z 38 wyprowadzeniami i rozstawem 24 mm lub 25,5 mm.
• wyprowadzenia goldpin: ułatwiają łączenie płytki z przewodami i elementami prototypu.
• wybór 3,3 V lub 5 V: zworka pozwala wybrać napięcie dostępne na wskazanych pinach; przed podłączeniem urządzeń sprawdź ich wymagania.
• stabilizator 5 V: zapewnia stabilizowane napięcie na wyjściu układu zasilania.
• dodatkowe piny VCC i GND: zapewniają więcej punktów do podłączenia zasilania w prototypie.
• osobne złącze UART: udostępnia połączenie szeregowe poza pozostałymi wyprowadzeniami adaptera.
• kilka rodzajów złączy zasilania: dostępne są USB-C, micro USB, DC oraz goldpin; źródło nie podaje szczegółowych parametrów elektrycznych każdego wejścia.

Zastosowanie

• prototypowanie układów z kompatybilnymi płytkami ESP32 38-pin
• łączenie ESP32 z modułami i elementami elektronicznymi za pomocą przewodów
• budowa stanowisk testowych i projektów edukacyjnych
• projekty z dodatkowymi punktami zasilania dla podłączanych układów

Specyfikacja techniczna

• typ: adapter terminalowy z wyprowadzeniami goldpin
• przeznaczenie: płytki deweloperskie ESP32 38-pin
• obsługiwany rozstaw pinów: 24 mm lub 25,5 mm
• napięcie wyjściowe wybierane zworką: 3,3 V lub 5 V
• stabilizator: 5 V
• prąd po stabilizatorze: do 800 mA według opisu źródłowego
• napięcie wejściowe: źródło podaje 5–16 V w jednym miejscu oraz 3,3–16 V w innym; wymaga weryfikacji przed podłączeniem
• zalecane maksymalne napięcie wejściowe: 9 V według jednego z opisów źródłowych
• złącza zasilania: USB-C, micro USB, DC 5,5 × 2,1 mm oraz goldpin
• złącze UART: wyprowadzone osobno

Zasilanie

Opis źródłowy wymienia wejście zasilania USB-C, micro USB, DC 5,5 × 2,1 mm i goldpin. Podaje zakres wejściowy 5–16 V, zalecając maksymalnie 9 V, ale w innym miejscu wskazuje 3,3–16 V. Minimalne napięcie wejściowe wymaga więc potwierdzenia przed użyciem. Po stabilizatorze opisano napięcie 5 V i prąd do 800 mA. Zworką wybiera się 3,3 V lub 5 V dostępne na pinach. Nie podano szczegółowych parametrów prądowych poszczególnych wejść.

Instrukcja

1. Sprawdź, czy Twoja płytka deweloperska ESP32 ma 38 pinów, zgodny układ wyprowadzeń oraz rozstaw 24 mm lub 25,5 mm. Sama zgodność rozstawu nie potwierdza zgodności pinów zasilania.
2. Przed montażem odłącz zasilanie. Osadź płytkę ESP32 w adapterze, pilnując orientacji i zgodności pinów.
3. Ustaw zworkę na napięcie wymagane przez podłączane urządzenia: 3,3 V albo 5 V. Nie zmieniaj ustawienia przy zasilonym układzie.
4. Wybierz jedno z dostępnych złączy zasilania. Ze względu na rozbieżne informacje o minimalnym napięciu wejściowym potwierdź właściwy zakres dla konkretnej wersji adaptera przed podłączeniem zewnętrznego źródła.
5. Podłącz elementy prototypu do odpowiednich wyprowadzeń goldpin, zachowując zgodność napięć i polaryzację. Nie przekraczaj podanego limitu 800 mA po stabilizatorze.
6. Przed uruchomieniem sprawdź osadzenie płytki, ustawienie zworki i brak zwarć. Oprogramowanie i kod zależą od użytej płytki ESP32 oraz podłączonych układów; źródło nie określa ich konfiguracji.

Podłączenie

Adapter montuje się z kompatybilną płytką ESP32 38-pin. Źródło potwierdza obsługiwany rozstaw 24 mm lub 25,5 mm, ale nie podaje mapy pinów ani ich kolejności — przed podłączeniem sprawdź oznaczenia na konkretnej płytce i zgodność wyprowadzeń.

Dostępne złącza zasilania: USB-C, micro USB, DC 5,5 × 2,1 mm oraz goldpin. Każdy pin płytki jest wyprowadzony na gniazdo goldpin; dostępne są także dodatkowe piny VCC i GND oraz osobne złącze UART. Zworka wybiera 3,3 V lub 5 V na wskazanych pinach. Szczegółowego schematu pinów źródło nie udostępnia.

Kompatybilność

• płytki deweloperskie ESP32 z 38 pinami i rozstawem 24 mm lub 25,5 mm

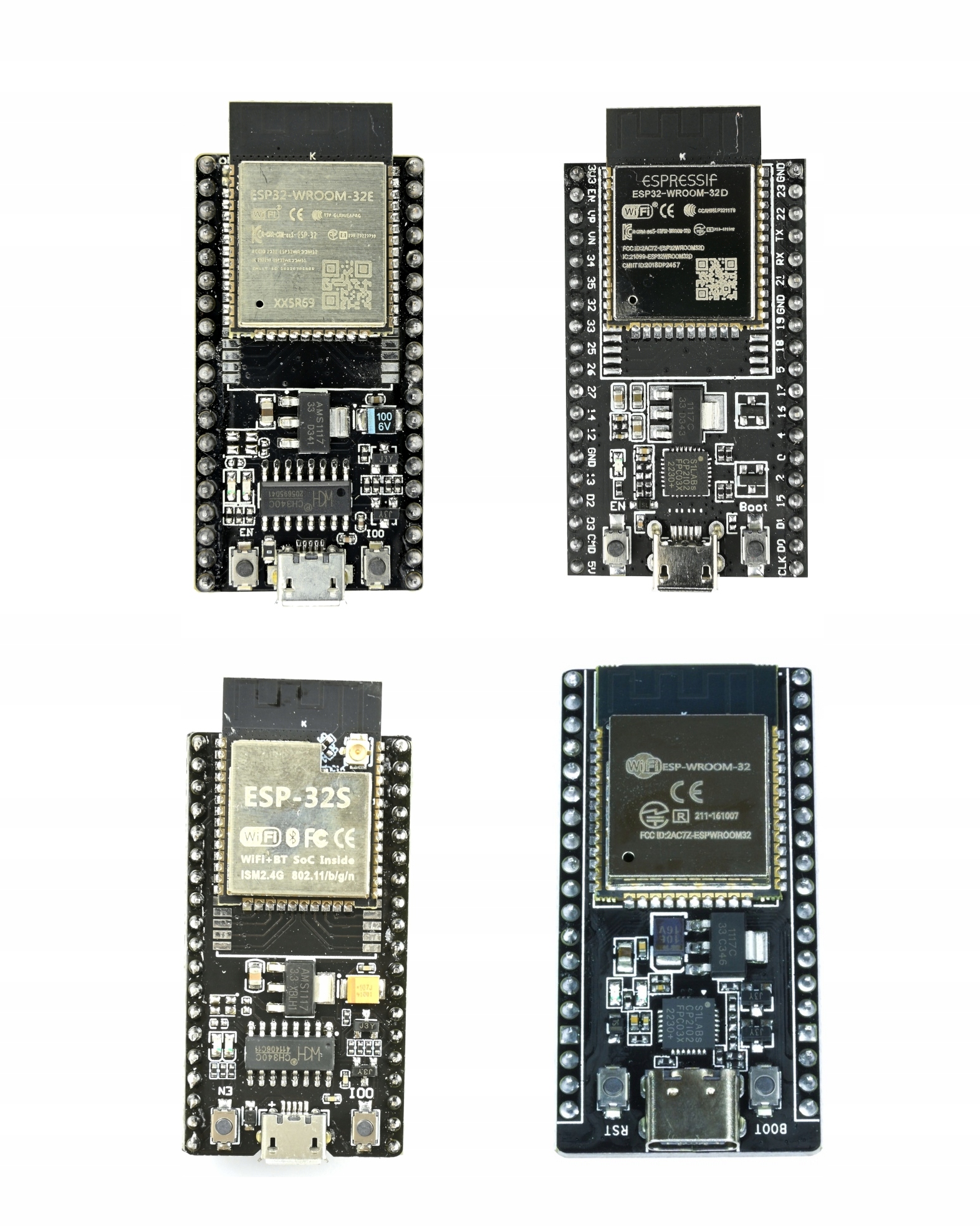

• ESP32-DevKitC-v4 z ESP32-WROOM-32D — przykład płytki o rozstawie 25,5 mm podany w źródle
• ESP32-DevKitC-v1 z ESP32-WROOM-32S — przykład płytki o rozstawie 24 mm podany w źródle
• źródło wymienia również ESP32-WROOM-32, ESP32-WROOM-ESP32D, ESP32-WROOM-ESP32U, ESP32-WROOM-ESP32E, ESP32-WROOM-ESP32UE, ESP32-WROOM-ESP32-S i ESP32-NodeMCU; zgodność konkretnej płytki należy potwierdzić przez sprawdzenie rozstawu oraz pinów zasilania

Informacje bezpieczeństwa

• Przed montażem i zmianą połączeń odłącz zasilanie.
• Używaj wyłącznie napięcia zgodnego ze specyfikacją potwierdzoną dla posiadanej wersji adaptera; opis źródłowy podaje rozbieżne minimalne napięcie wejściowe.
• Przed włączeniem sprawdź polaryzację zasilania, ustawienie zworki, zgodność napięć i brak zwarć.
• Nie przekraczaj podanego limitu 800 mA po stabilizatorze; uwzględnij pobór prądu wszystkich podłączonych elementów.
• Montaż i uruchomienie wykonuj na suchej, nieprzewodzącej powierzchni. Chroń płytkę przed wilgocią, zabrudzeniami i uszkodzeniami mechanicznymi.
• Podczas pracy stabilizatora i zasilanych elementów zachowaj ostrożność — mogą się nagrzewać.
• Produkt jest komponentem do prototypowania; instalację i dobór zasilania powierz osobie posiadającej odpowiednią wiedzę lub wykonuj pod jej nadzorem.

Ostrzeżenia

• Nie podłączaj płytki ESP32 bez sprawdzenia zgodności rozstawu, orientacji i pinów zasilania.
• Nie zakładaj, że każdy moduł o rozstawie 24 mm lub 25,5 mm ma zgodny układ pinów.
• Nie podawaj napięcia wejściowego przed potwierdzeniem jego dopuszczalnego zakresu dla konkretnej wersji; źródło wskazuje zarówno minimum 5 V, jak i 3,3 V.
• Nie przekraczaj maksymalnego napięcia wejściowego 16 V podanego w opisie; jako zalecane wskazano maksymalnie 9 V.
• Nie przekraczaj podanego prądu 800 mA po stabilizatorze.
• Nie zmieniaj położenia zworki przy włączonym zasilaniu.
• Nie dopuszczaj do zwarcia pinów zasilania ani do podania 5 V na urządzenie wymagające wyłącznie 3,3 V.

Przeznaczenie produktu

• prototypowanie i testowanie układów z kompatybilnymi płytkami ESP32 38-pin
• edukacyjne i hobbystyczne projekty elektroniczne niskiego napięcia
• rozbudowa stanowisk testowych o wyprowadzenia goldpin i dodatkowe punkty VCC/GND

Zastosowania wykluczone

• nie jest to samodzielny moduł ESP32 ani urządzenie działające bez kompatybilnej płytki deweloperskiej
• nie używać w instalacjach sieciowych ani w układach wysokiego napięcia
• nie używać w zastosowaniach medycznych, ochrony życia ani innych systemach, w których awaria może zagrażać ludziom lub mieniu
• nie stosować poza potwierdzonym zakresem napięcia i prądu

Najczęstsze pytania

Jakie płytki pasują do adaptera?
Płytki deweloperskie ESP32 z 38 pinami i rozstawem 24 mm lub 25,5 mm. Sprawdź także układ pinów zasilania.

Czy płytka ESP32 jest częścią zestawu?
Źródło nie podaje jednoznacznie zawartości zestawu, dlatego należy to potwierdzić przed zakupem.

Jakie napięcie można wybrać na wyjściu?
Zworka pozwala wybrać 3,3 V lub 5 V na wskazanych pinach.

Jakie złącza zasilania są dostępne?
Opis wymienia USB-C, micro USB, DC 5,5 × 2,1 mm oraz goldpin.

Jaki zakres napięcia wejściowego obsługuje adapter?
Źródło jest niespójne: w jednym miejscu podaje 5–16 V, a w innym 3,3–16 V. Przed podłączeniem zasilania należy potwierdzić minimalne napięcie dla konkretnej wersji.

O produkcie

Adapter Terminal Adapter v4 Goldpin służy do wygodnego prototypowania z wybranymi płytkami ESP32 38-pin. Wyprowadzenia goldpin ułatwiają łączenie mikrokontrolera z elementami projektu, a dodatkowe punkty VCC i GND pozwalają uporządkować dystrybucję zasilania. Osobne złącze UART oraz wybór 3,3 V lub 5 V za pomocą zworki dają dodatkowe możliwości podczas budowy i testowania układów. Przed zakupem należy sprawdzić nie tylko rozstaw pinów, ale również ich układ i położenie wyprowadzeń zasilania.

Dlaczego warto

• obsługuje dwa rozstawy płytek ESP32 38-pin: 24 mm i 25,5 mm
• wyprowadza piny płytki na złącza goldpin
• umożliwia wybór 3,3 V lub 5 V za pomocą zworki
• udostępnia dodatkowe piny VCC i GND
• ma osobno wyprowadzone złącze UART
• oferuje kilka rodzajów złączy zasilania
