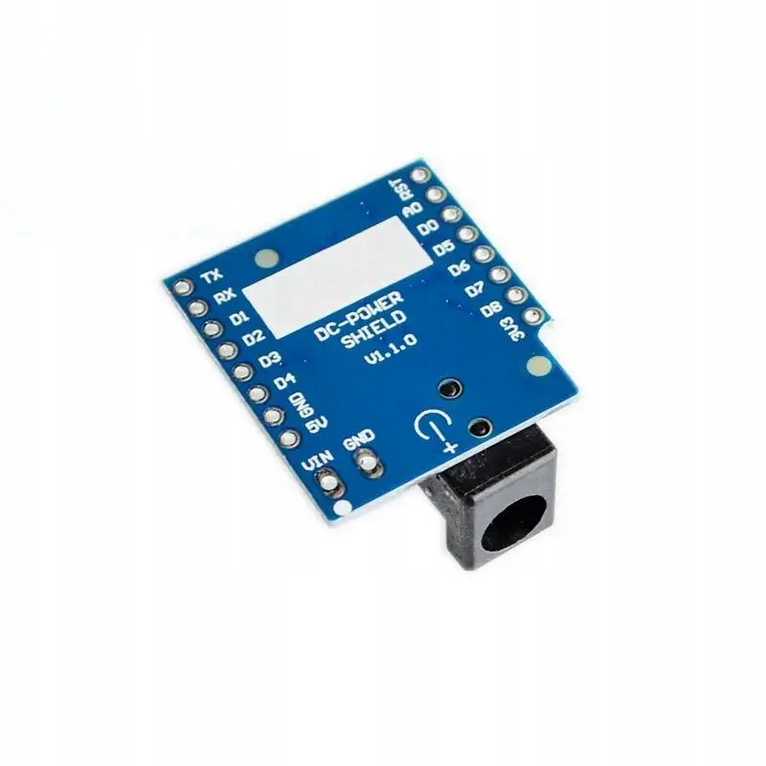

IMZ Nakładka Shield D1 Mini – Moduł zasilania DC

Opis produktu

Nakładka zasilania DC do projektów w formacie D1 Mini przyjmuje napięcie wejściowe 6–12 V DC i zapewnia wyjście 5 V. Maksymalne obciążenie wynosi 1 A; zalecane maksymalne napięcie wejściowe to 9 V.

Cechy produktu

• format nakładki do D1 Mini
• wejście 6–12 V DC
• zalecane napięcie wejściowe do 9 V
• wyjście 5 V
• maksymalne obciążenie 1 A
• złącze śrubowe lub pinowe
• ochrona przed odwrotną polaryzacją

Cechy szczegółowe

• Wejście 6–12 V DC: pozwala zasilać moduł z zewnętrznego źródła napięcia stałego w podanym zakresie.
• Zalecane napięcie do 9 V: producent zaleca nie przekraczać tej wartości, mimo podanego zakresu wejściowego do 12 V.
• Wyjście 5 V: zapewnia napięcie wyjściowe deklarowane dla nakładki.
• Maksymalne obciążenie 1 A: określa maksymalny deklarowany prąd obciążenia.
• Złącze śrubowe lub pinowe: umożliwia podłączenie zasilania jedną z dwóch wskazanych metod.
• Ochrona przed odwrotną polaryzacją: ogranicza ryzyko uszkodzenia w razie nieprawidłowego podłączenia biegunów wejściowych.

Zastosowanie

• Zasilanie projektów IoT opartych na D1 Mini.
• Zasilanie układów z mikrokontrolerami ESP8266 lub ESP32 w zastosowaniach wskazanych przez producenta.
• Projekty automatyki domowej.
• Stacje pogodowe i systemy czujników.
• Urządzenia bezprzewodowe wymagające zasilania 5 V.

Specyfikacja techniczna

• typ: nakładka zasilania DC do D1 Mini
• napięcie wejściowe: 6–12 V DC
• zalecane maksymalne napięcie wejściowe: 9 V
• napięcie wyjściowe: 5 V
• maksymalne obciążenie: 1 A
• rodzaj złącza: śrubowe lub pinowe
• ochrona przed odwrotną polaryzacją: tak

Zasilanie

Moduł wymaga zasilania napięciem stałym 6–12 V DC. Zalecane jest nieprzekraczanie 9 V. Deklarowane wyjście wynosi 5 V, a maksymalne obciążenie 1 A. Źródło należy podłączyć przez złącze śrubowe lub pinowe. Materiał nie określa oznaczeń biegunów ani dokładnego rozmieszczenia wejścia i wyjścia — przed podłączeniem sprawdź oznaczenia na płytce.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia na płytce oraz zgodność złącza z używanym źródłem zasilania i płytką D1 Mini. Materiał nie podaje dokładnego rozmieszczenia pinów ani polaryzacji złącza.
2. Przygotuj źródło napięcia stałego 6–12 V; zalecane jest napięcie nie wyższe niż 9 V.
3. Podłącz źródło przez dostępne złącze śrubowe lub pinowe, zachowując polaryzację wskazaną na płytce.
4. Upewnij się, że całkowite obciążenie wyjścia nie przekracza 1 A.
5. Podłącz nakładkę do D1 Mini wyłącznie po potwierdzeniu zgodności i prawidłowego ustawienia połączeń.
6. Przed uruchomieniem sprawdź, czy nie ma zwarć ani luźnych przewodów.

Nie podano dokładnego pinoutu ani wariantu połączeń, dlatego nie można bezpiecznie przygotować przykładowego kodu Arduino.

Podłączenie

Moduł udostępnia złącze śrubowe lub pinowe. Materiał źródłowy nie określa oznaczeń poszczególnych pinów, polaryzacji zacisków ani ich rozmieszczenia. Podłączenie należy wykonać zgodnie z oznaczeniami na konkretnej płytce; nie należy ustalać biegunów na podstawie samego wyglądu złącza.

Kompatybilność

• D1 Mini
• ESP8266
• ESP32

Informacje bezpieczeństwa

• Używaj wyłącznie źródła napięcia stałego o napięciu wejściowym 6–12 V; zalecane jest nieprzekraczanie 9 V.
• Przed podłączeniem sprawdź polaryzację i oznaczenia na płytce.
• Nie przekraczaj maksymalnego obciążenia 1 A.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Używaj modułu w suchym miejscu, z dala od wilgoci i przewodzących zanieczyszczeń.
• Zapewnij, aby odsłonięte przewody i styki nie mogły przypadkowo się zetknąć ani spowodować zwarcia.
• Przerwij użytkowanie, jeśli moduł lub przewody są uszkodzone albo nadmiernie się nagrzewają.

Ostrzeżenia

• Nie podawaj napięcia przemiennego — wejście jest opisane jako DC.
• Nie przekraczaj zakresu wejściowego 12 V DC; zalecane maksimum wynosi 9 V.
• Nie przekraczaj obciążenia 1 A.
• Nie odwracaj polaryzacji zasilania; ochrona przed odwrotną polaryzacją nie zastępuje prawidłowego podłączenia.
• Nie podłączaj modułu bez sprawdzenia oznaczeń wejścia, wyjścia i biegunów — dokładny pinout nie został podany w materiale.
• Nie wykonuj połączeń ani zmian w układzie pod napięciem.

Przeznaczenie produktu

• Zasilanie niskonapięciowych projektów elektronicznych i IoT.
• Projekty edukacyjne, prototypowe i hobbystyczne z D1 Mini oraz wskazanymi mikrokontrolerami ESP8266/ESP32.
• Układy automatyki domowej, czujniki i stacje pogodowe, jeśli ich wymagania mieszczą się w parametrach modułu.

Zastosowania wykluczone

• Nie jest to urządzenie do zastosowań medycznych ani systemów, w których awaria zasilania może zagrażać życiu lub zdrowiu.
• Nie używaj w instalacjach sieciowych ani do bezpośredniego zasilania napięciem sieciowym.
• Nie stosuj do obciążeń wymagających napięcia innego niż deklarowane 5 V lub prądu przekraczającego 1 A.
• Nie używaj w warunkach wilgotnych ani w środowisku, do którego moduł nie został udokumentowany jako przystosowany.

Najczęstsze pytania

Jakie napięcie należy podać na wejście?
Napięcie stałe 6–12 V. Zalecane maksimum to 9 V.

Jakie napięcie jest dostępne na wyjściu?
Deklarowane napięcie wyjściowe wynosi 5 V.

Jaki jest maksymalny prąd obciążenia?
Maksymalne deklarowane obciążenie wynosi 1 A.

Jak podłączyć zasilanie?
Moduł ma złącze śrubowe lub pinowe. Dokładne oznaczenia i rozmieszczenie pinów nie zostały podane w materiale, dlatego należy sprawdzić oznaczenia na płytce przed podłączeniem.

Czy moduł ma ochronę przed odwrotną polaryzacją?
Tak, materiał źródłowy deklaruje taką ochronę. Mimo to należy podłączać zasilanie zgodnie z oznaczeniami.

O produkcie

Nakładka jest przeznaczona do zasilania projektów w formacie D1 Mini z zewnętrznego źródła DC. Zapewnia deklarowane wyjście 5 V, a wejście można podłączyć przez złącze śrubowe lub pinowe. Może znaleźć zastosowanie w prototypach IoT, stacjach pogodowych i układach czujnikowych, o ile wymagania zasilanego układu mieszczą się w granicach 5 V i maksymalnego obciążenia 1 A.

Dlaczego warto

• Wejście zasilania 6–12 V DC.
• Wyjście 5 V i deklarowane obciążenie do 1 A.
• Dwa wskazane rodzaje złącza: śrubowe lub pinowe.
• Deklarowana ochrona przed odwrotną polaryzacją.
• Format nakładki przeznaczony do D1 Mini.
