Adapter ESP32 38pin 24mm ARK Terminal Shield zaciski śrubowe ESP32S ESP32E

Opis produktu

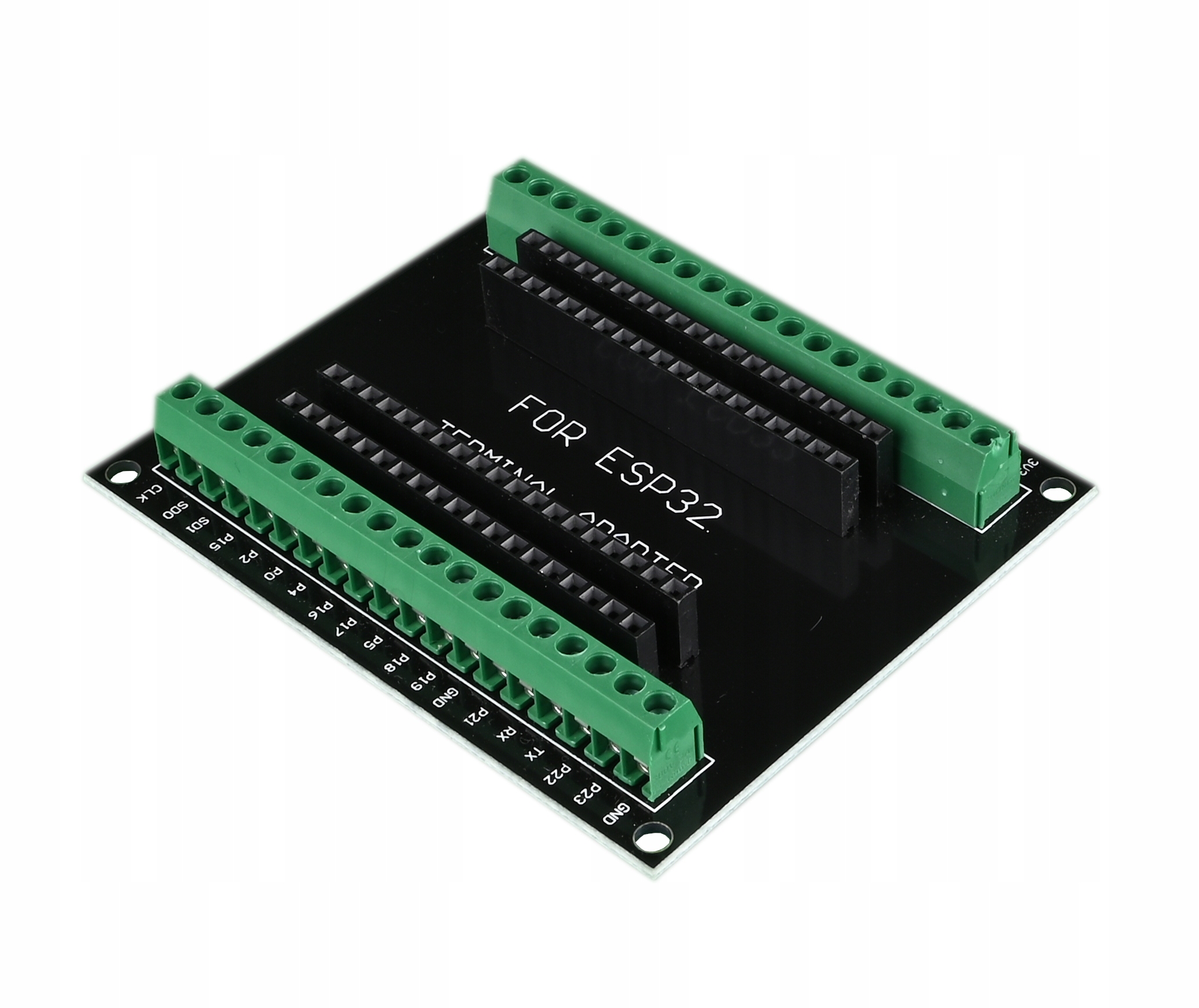

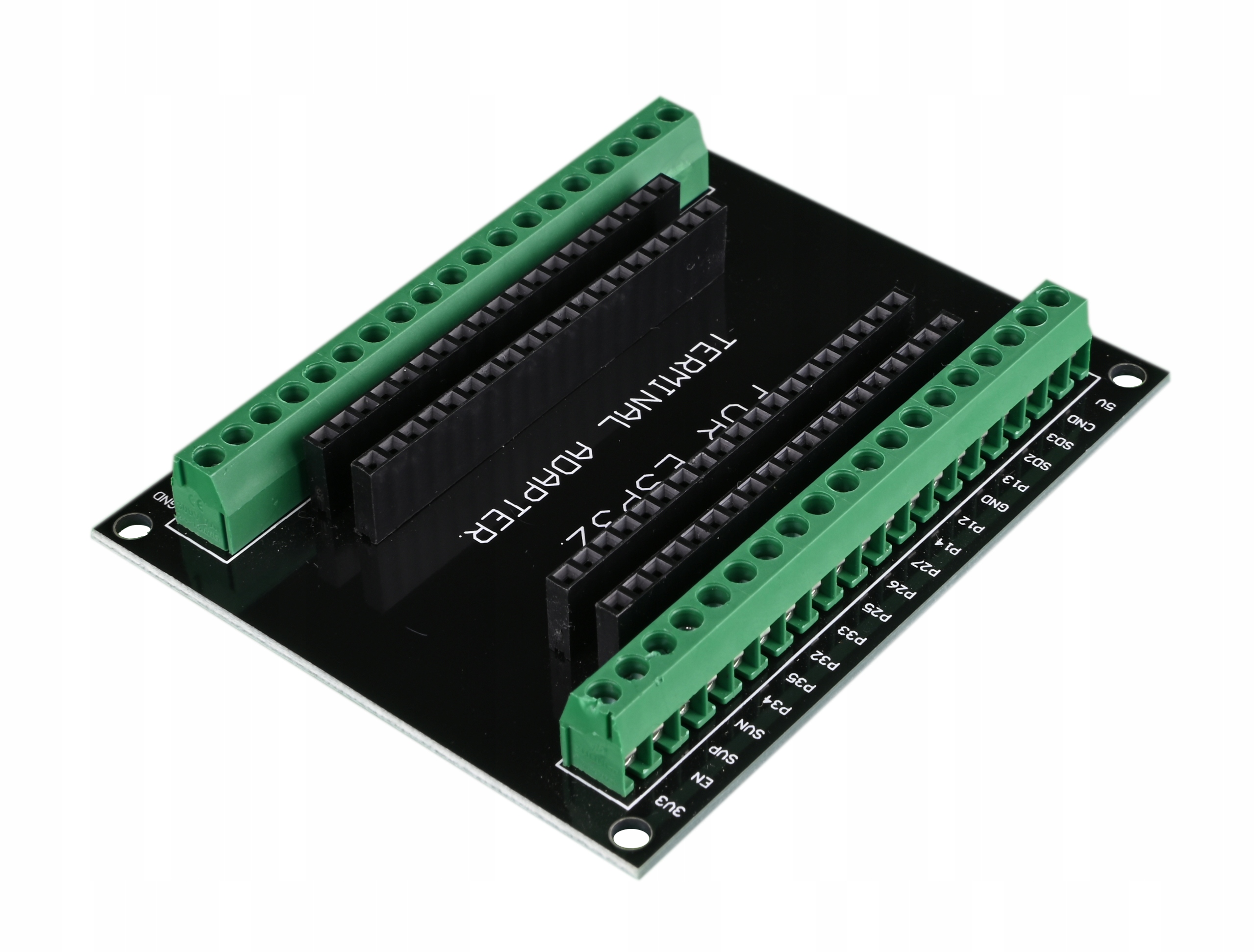

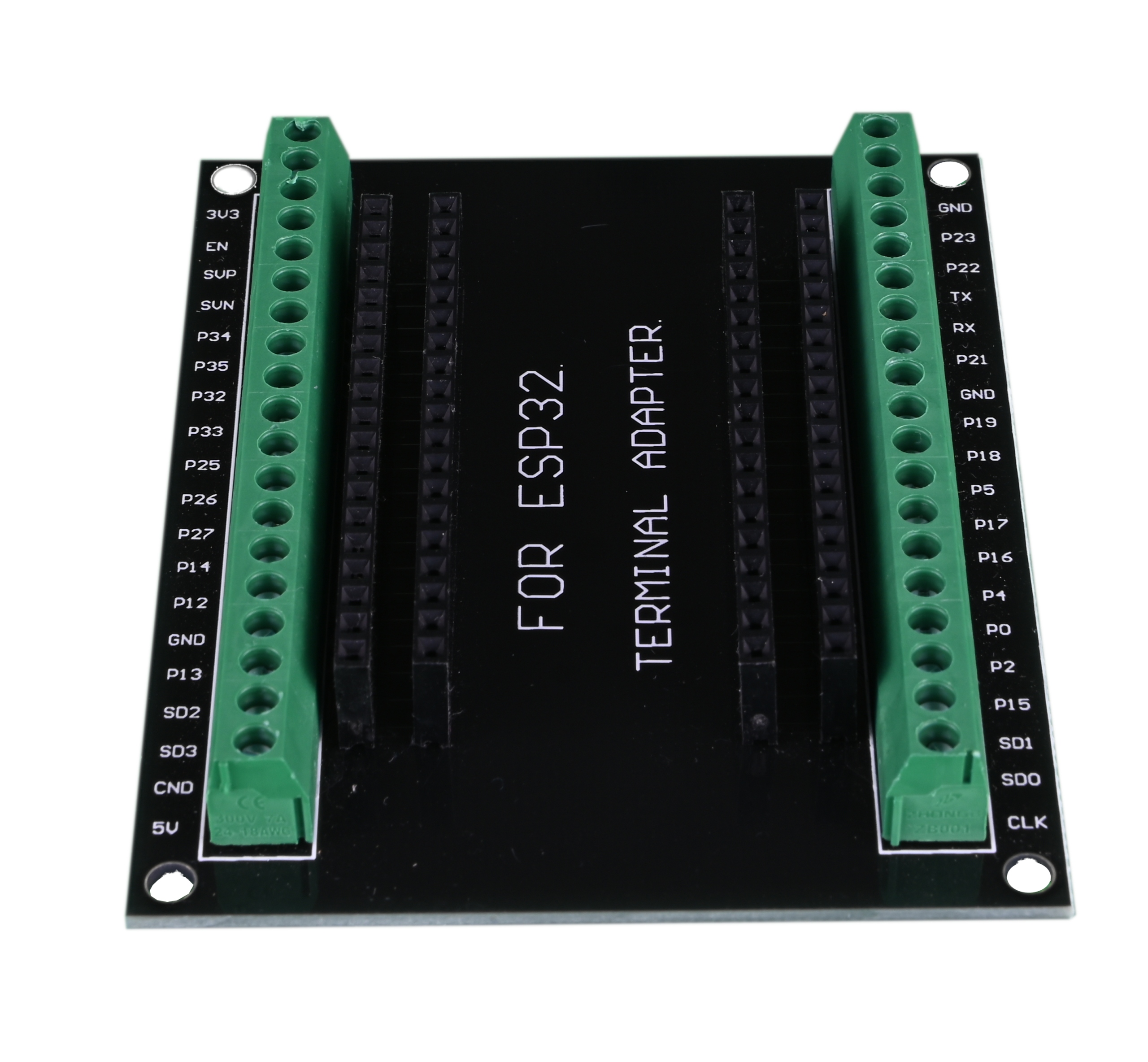

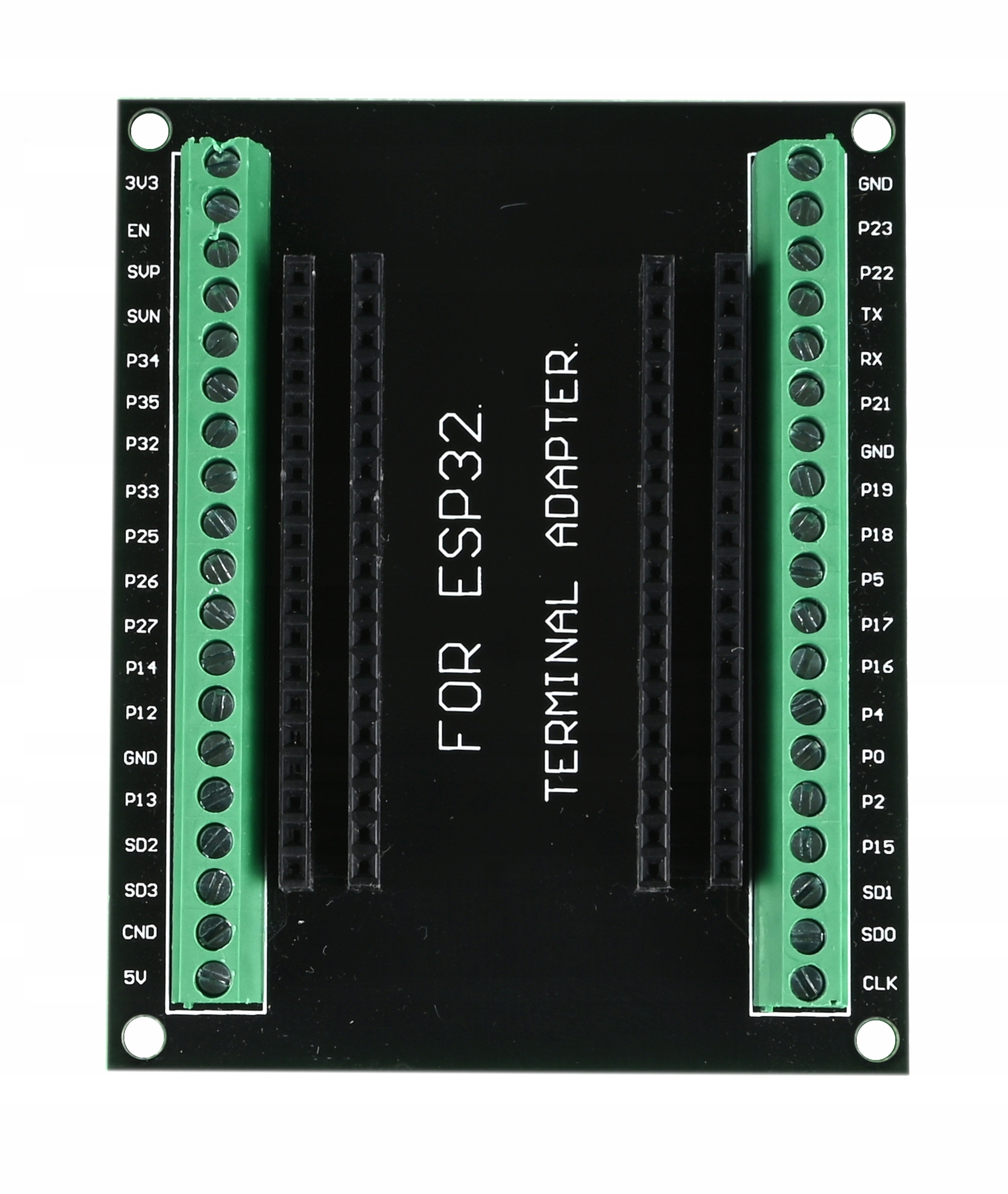

Adapter rozszerzeń do płytek ESP32 z 38 wyprowadzeniami i rozstawem 24 mm. Każdy pin jest dostępny na zacisku śrubowym ARK oraz złączu goldpin.

Cechy produktu

• 38 wyprowadzeń
• rozstaw pinów 24 mm
• kątowe zaciski śrubowe ARK
• złącza goldpin
• podwójne wyprowadzenie każdego pinu

Cechy szczegółowe

• Kompatybilność z płytkami 38-pin o rozstawie 24 mm: adapter przeznaczony jest do wymienionych w materiale wariantów ESP32, ESP32-E i ESP32-S.
• Zaciski śrubowe kątowe: umożliwiają mocowanie przewodów bezpośrednio na adapterze.
• Złącza goldpin: zapewniają alternatywny punkt połączenia przydatny podczas szybkich testów.
• Podwójne wyprowadzenie pinów: każdy pin płytki jest dostępny zarówno na zacisku ARK, jak i złączu goldpin.

Zastosowanie

• Prototypowanie układów z płytką ESP32.
• Łączenie przewodów i dodatkowych modułów z wyprowadzeniami płytki.
• Testowanie połączeń w projektach edukacyjnych i hobbystycznych.
• Projekty IoT i automatyki domowej.

Specyfikacja techniczna

• liczba wyprowadzeń: 38
• rozstaw pinów: 24 mm
• rodzaj złączy: kątowe zaciski śrubowe ARK oraz złącza goldpin
• zgodność podana w materiale: ESP32 38-pin, ESP32-E, ESP32-S

Instrukcja

1. Sprawdź, czy płytka ESP32 ma 38 wyprowadzeń i rozstaw 24 mm. Przed montażem porównaj układ pinów oraz oznaczenia na płytce z adapterem.
2. Odłącz zasilanie płytki.
3. Umieść płytkę w adapterze, dopasowując rzędy pinów do gniazd. Nie wciskaj jej na siłę.
4. Podłącz przewody do odpowiednich zacisków śrubowych lub użyj złączy goldpin. Kieruj się oznaczeniami pinów; materiał źródłowy nie podaje mapy połączeń.
5. Przed włączeniem zasilania sprawdź poprawność połączeń i upewnij się, że nie ma zwarć.

Adapter nie jest samodzielnym sterownikiem i nie wymaga odrębnego programu. Sposób programowania zależy od użytej płytki ESP32.

Podłączenie

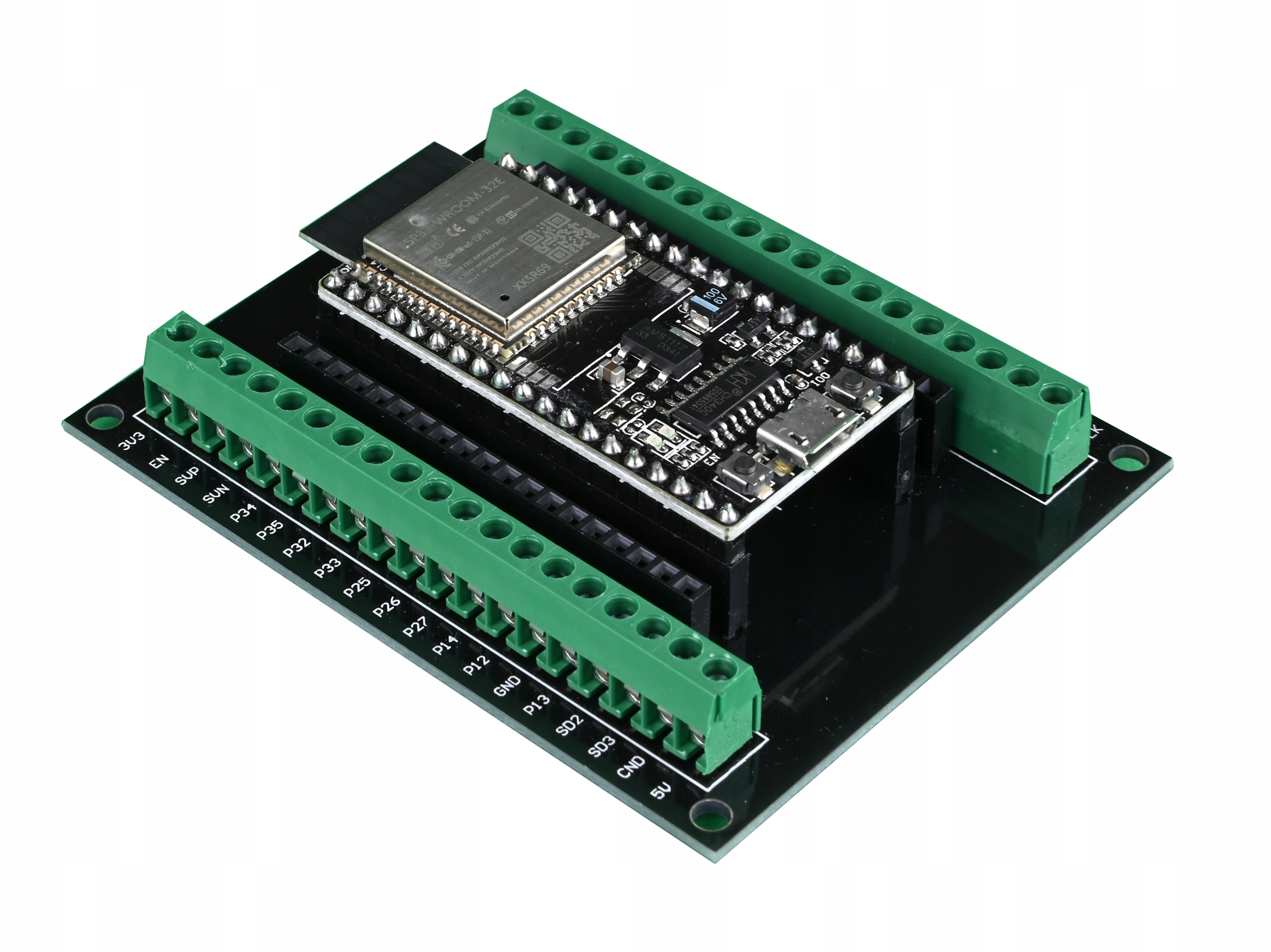

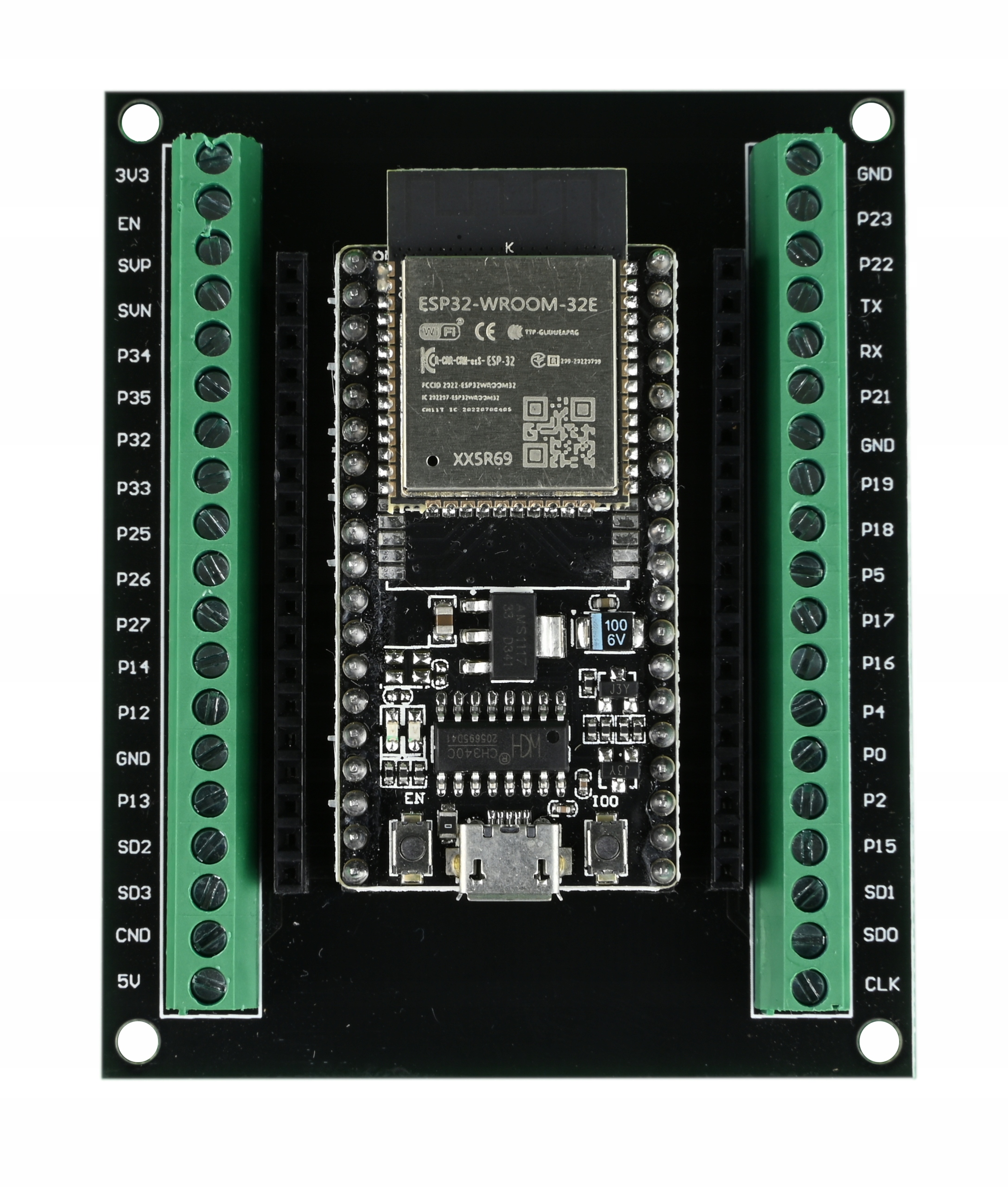

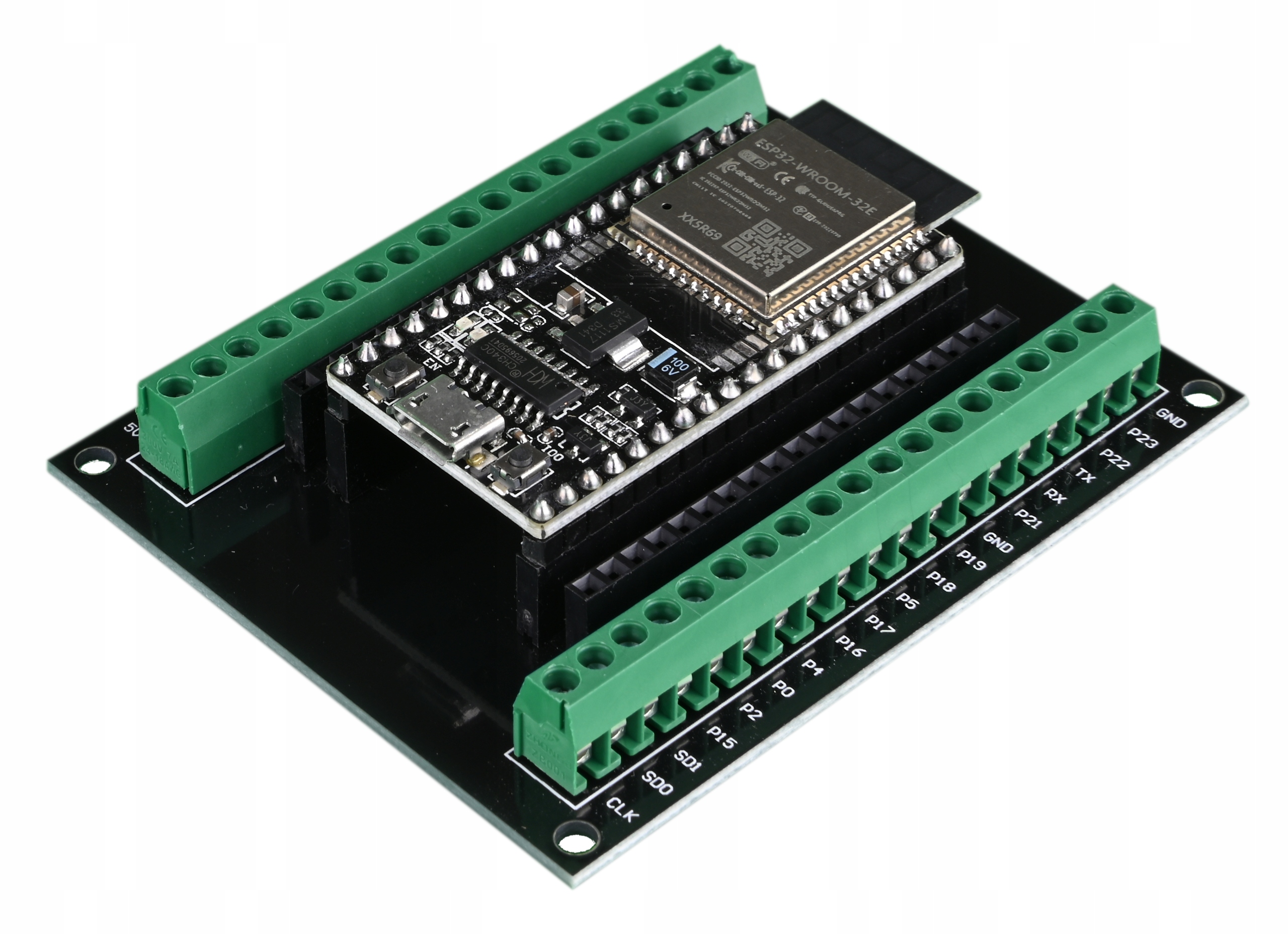

Płytkę ESP32 należy dopasować do gniazd adaptera, uwzględniając 38 pinów i rozstaw 24 mm. Każdy pin płytki ma odpowiadające mu wyprowadzenie na zacisku śrubowym ARK i złączu goldpin. Szczegółowa mapa pinów nie została podana — połączenia należy wykonywać według oznaczeń na płytce i adapterze.

Kompatybilność

• Płytki ESP32 z 38 wyprowadzeniami i rozstawem 24 mm
• ESP32-E i ESP32-S wymienione w materiale źródłowym; przed użyciem należy potwierdzić zgodność układu pinów i rozstawu

Informacje bezpieczeństwa

• Montuj i podłączaj adapter przy odłączonym zasilaniu.
• Przed uruchomieniem sprawdź zgodność płytki, oznaczeń pinów i połączeń.
• Używaj produktu w suchym środowisku, bez kontaktu z cieczami i przewodzącymi zanieczyszczeniami.
• Adapter i połączenia zabezpiecz przed przypadkowym zwarciem oraz uszkodzeniem mechanicznym.
• Produkt przeznaczony jest do pracy z niskonapięciowymi układami elektronicznymi; napięcia robocze zależą od użytej płytki i podłączonych urządzeń.

Ostrzeżenia

• Nie zakładaj zgodności wyłącznie na podstawie nazwy płytki — sprawdź liczbę pinów, rozstaw i układ wyprowadzeń.
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.
• Nie dopuszczaj do zwarcia sąsiednich zacisków ani pinów.
• Nie podłączaj adaptera bezpośrednio do napięcia sieciowego.
• Nie używaj produktu, jeśli złącza lub PCB są uszkodzone.

Przeznaczenie produktu

• Adapter do prototypowania i testowania układów elektronicznych z kompatybilną płytką ESP32.
• Zastosowania edukacyjne, hobbystyczne i warsztatowe w obwodach niskonapięciowych.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani systemów, których awaria może zagrażać życiu lub zdrowiu.
• Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej ani obwodów wysokiego napięcia.
• Nie zastępuje płytki ESP32 ani układu zasilania.

Zawartość zestawu

• Adapter rozszerzeń ESP32 38-pin
• Moduł ESP32 nie jest dołączony.

Najczęstsze pytania

Czy płytka ESP32 jest częścią zestawu?
Nie. Materiał źródłowy informuje, że oferta obejmuje sam adapter.

Do jakiej płytki pasuje adapter?
Do wymienionych płytek 38-pin z rozstawem 24 mm. Przed zakupem i montażem należy dodatkowo sprawdzić układ pinów.

Jak można podłączyć przewody?
Adapter udostępnia zaciski śrubowe ARK oraz złącza goldpin dla każdego pinu.

Czy do adaptera potrzebne jest osobne zasilanie?
Źródło nie podaje osobnego zasilania adaptera. Zasilanie układu zależy od zastosowanej płytki ESP32 i sposobu jej podłączenia.

O produkcie

Adapter wyprowadza piny kompatybilnej płytki ESP32 na dwa rodzaje złączy: kątowe zaciski śrubowe ARK oraz goldpin. Ułatwia to podłączanie przewodów i testowanie połączeń podczas budowy prototypów. Jest przeznaczony do płytek 38-pin o rozstawie 24 mm; sam moduł ESP32 nie wchodzi w skład oferty.

Dlaczego warto

• Dwa sposoby dostępu do każdego pinu: zacisk śrubowy ARK i goldpin.
• Zaciski śrubowe umożliwiają podłączenie przewodów bezpośrednio do adaptera.
• Konstrukcja przeznaczona do płytek 38-pin o rozstawie 24 mm.
