Opis
Opis produktu

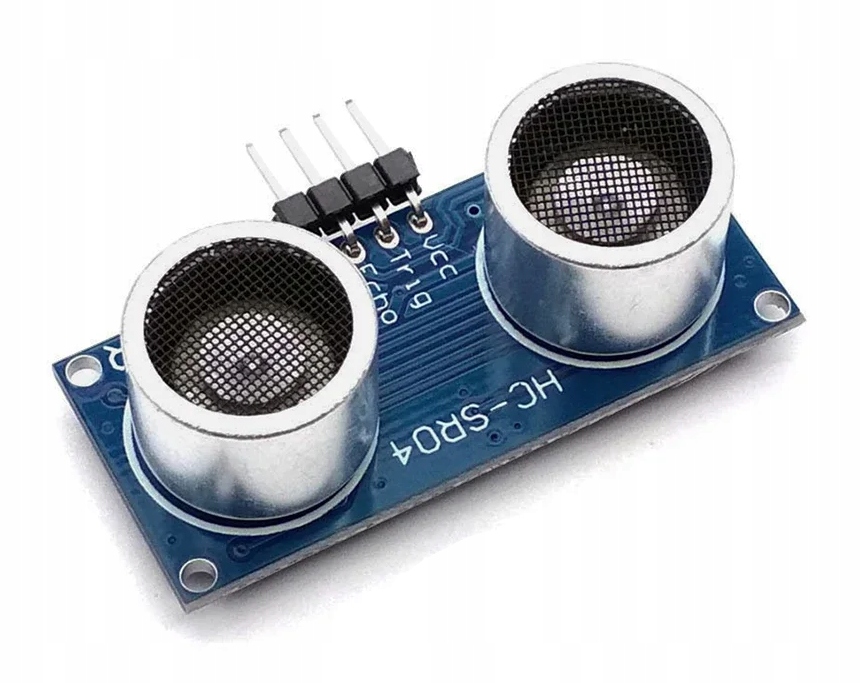

HC-SR04 to moduł ultradźwiękowy do pomiaru odległości, wykorzystujący sygnał o częstotliwości 40 kHz. Zgodnie z podaną specyfikacją mierzy odległości od 2 do 400 cm, a do komunikacji wykorzystuje sygnały Trigger i Echo.
Cechy produktu
- pomiar ultradźwiękowy
- zakres pomiaru: 2–400 cm
- deklarowana dokładność: ±3 mm
- interfejs Trigger/Echo
- częstotliwość ultradźwięków: 40 kHz
- zasilanie: 5 V DC
Cechy szczegółowe
- Pomiar ultradźwiękowy: umożliwia określanie odległości na podstawie sygnału odbitego od przeszkody.
- Zakres 2–400 cm: pozwala wykorzystywać moduł do pomiarów na krótkim i średnim dystansie.
- Interfejs Trigger/Echo: rozdziela wyzwalanie pomiaru od sygnału służącego do odczytu wyniku.
- Częstotliwość 40 kHz: określona w specyfikacji częstotliwość pracy ultradźwiękowej.
- Zasilanie 5 V DC: wymaga źródła napięcia stałego o podanej wartości.
Zastosowanie
- pomiar odległości w projektach robotycznych
- wykrywanie przeszkód w robotach
- demonstracje pomiarów ultradźwiękowych w projektach edukacyjnych
- pomiar odległości w systemach automatyki i monitorowania
- projekty parkingowe lub sterowanie dostępem, po odpowiednim zaprojektowaniu całego systemu
Specyfikacja techniczna
- model: HC-SR04
- rodzaj: ultradźwiękowy czujnik odległości
- napięcie zasilania: 5 V DC
- pobór prądu: 15 mA
- zakres pomiaru: 2–400 cm według szczegółowej specyfikacji
- deklarowana dokładność: ±3 mm
- kąt detekcji: 15°
- częstotliwość ultradźwięków: 40 kHz
- czas odpowiedzi: < 1 ms
- interfejs: Trigger, Echo

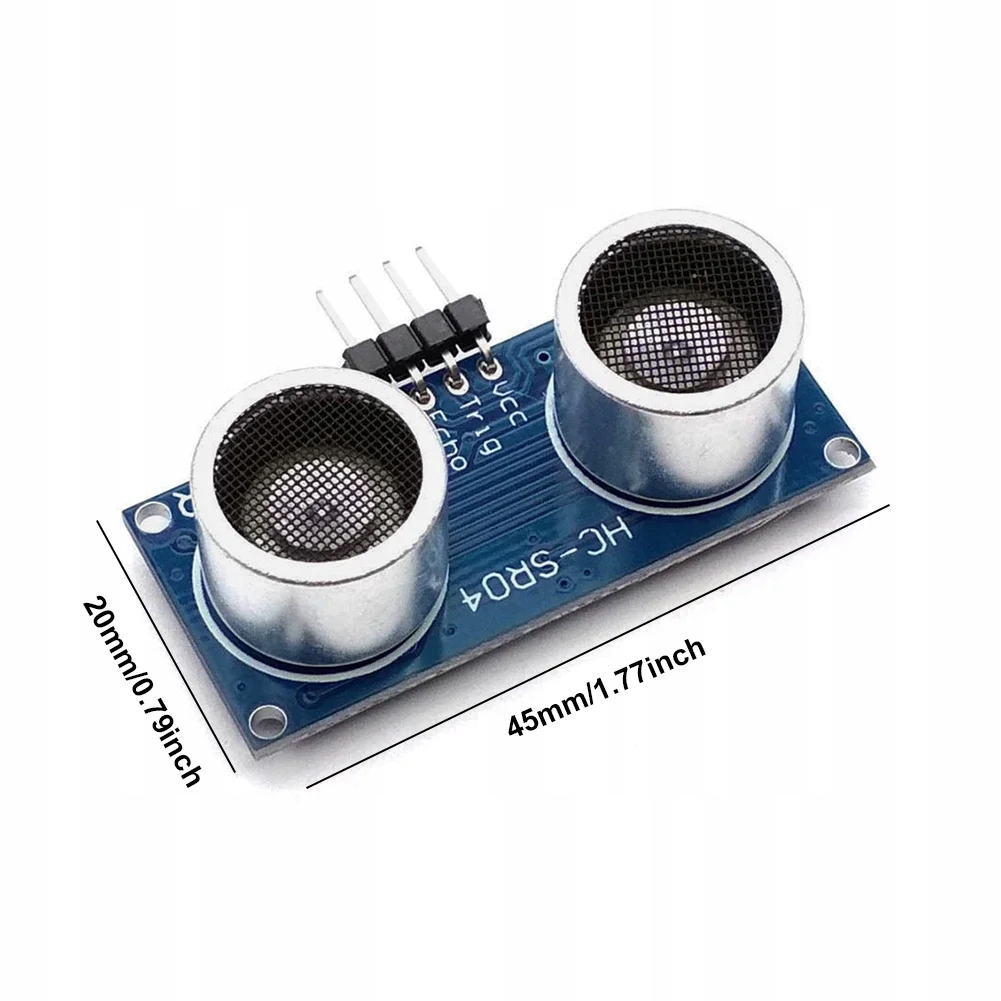

- wymiary: 45 × 20 × 15 mm
- temperatura pracy: od −15°C do +70°C
- uwaga: tytuł oferty podaje zakres 2–450 cm, natomiast szczegółowe dane techniczne podają 2–400 cm; zakres maksymalny wymaga weryfikacji
Zasilanie
Według materiału źródłowego moduł wymaga zasilania 5 V DC, a podany pobór prądu wynosi 15 mA. Nie podano szczegółów dotyczących pinów zasilania ani polaryzacji na złączu; należy sprawdzić oznaczenia na module przed podłączeniem.
Instrukcja
- Przed uruchomieniem sprawdź oznaczenia złącza na module oraz wymagania elektryczne używanego mikrokontrolera.
- Zapewnij zasilanie 5 V DC zgodnie z oznaczeniami modułu.
- Sygnał Trigger służy do wyzwalania pomiaru, a Echo do odczytu wyniku. Dokładny sposób połączenia z konkretną płytką zależy od jej pinów i poziomów logicznych.
- Materiał źródłowy nie podaje kompletnego pinoutu ani przykładowego programu. Z tego powodu nie zamieszczono kodu Arduino, aby nie zakładać niepotwierdzonych połączeń.
Podłączenie
Moduł wykorzystuje sygnały Trigger (wyzwalanie pomiaru) i Echo (odczyt wyniku). Źródło nie podaje pełnego pinoutu ani oznaczeń pinów zasilania; przed podłączeniem sprawdź nadruki na konkretnej płytce. Zweryfikuj także zgodność poziomów sygnałów z wejściami mikrokontrolera.
Kompatybilność
- Arduino
- ESP
Źródło nie wskazuje konkretnych modeli płytek ani wymagań dotyczących poziomów logicznych.
Informacje bezpieczeństwa
- Używaj modułu w zakresie temperatury podanym w specyfikacji: od −15°C do +70°C.
- Podłączaj wyłącznie do zasilania 5 V DC i sprawdź polaryzację według oznaczeń na płytce.
- Przed połączeniem z mikrokontrolerem sprawdź zgodność poziomów logicznych sygnałów.
- Chroń moduł przed wilgocią, zabrudzeniami i uszkodzeniami mechanicznymi; źródło nie potwierdza odporności na takie warunki.
- Montaż i zmiany połączeń wykonuj przy odłączonym zasilaniu.
- Produkt nie jest przeznaczony do bezpośredniego kontaktu z żywnością ani do zastosowań medycznych.
Ostrzeżenia
- Nie podłączaj modułu do napięcia innego niż podane 5 V DC.
- Nie zakładaj, że wyjście Echo jest zgodne z wejściami 3,3 V; poziom sygnału nie został określony w źródle. Sprawdź dokumentację używanego modułu i mikrokontrolera.
- Nie wykonuj połączeń na podstawie niezweryfikowanego pinoutu.
- Nie używaj modułu poza podanym zakresem temperatury pracy.
Przeznaczenie produktu
- edukacyjne i hobbystyczne projekty elektroniczne
- niskonapięciowe układy pomiaru odległości
- prototypowanie systemów wykrywania przeszkód i automatyki
Zastosowania wykluczone
- nie stosować jako jedynego elementu systemu bezpieczeństwa lub ochrony życia
- nie stosować jako urządzenia medycznego
- nie podłączać bezpośrednio do instalacji sieciowej ani innych obwodów wysokiego napięcia
- nie używać w warunkach środowiskowych wykraczających poza podane parametry
Zawartość zestawu
- moduł ultradźwiękowy HC-SR04
Najczęstsze pytania
Jaki jest zakres pomiaru?
Szczegółowa specyfikacja podaje zakres 2–400 cm. Tytuł oferty wskazuje 2–450 cm, dlatego maksymalny zakres wymaga potwierdzenia.
Jakie zasilanie jest wymagane?
Źródło podaje 5 V DC oraz pobór prądu 15 mA.
Do czego służą sygnały Trigger i Echo?
Trigger służy do wyzwalania pomiaru, a Echo do odczytu wyniku.
Czy można podłączyć moduł do dowolnego mikrokontrolera?
Źródło wymienia Arduino i ESP, ale nie podaje poziomów logicznych sygnałów. Przed podłączeniem sprawdź ich zgodność z wejściami używanej płytki.
O produkcie
HC-SR04 pozwala dodać pomiar odległości do prototypu bez stosowania optycznego czujnika odległości. Interfejs Trigger/Echo rozdziela wyzwolenie pomiaru od odczytu odpowiedzi, co ułatwia wykorzystanie modułu w projektach z mikrokontrolerem. Może być używany między innymi do eksperymentów z robotami omijającymi przeszkody i do nauki obsługi czujników. Przed projektem należy zweryfikować pinout i zgodność poziomów logicznych.
Dlaczego warto
- pomiar odległości metodą ultradźwiękową
- interfejs Trigger/Echo
- podane parametry zasilania i zakresu pomiaru
- zastosowanie w projektach z Arduino i ESP, z uwzględnieniem zgodności sygnałów
Opinie
Na razie nie ma opinii o produkcie.
