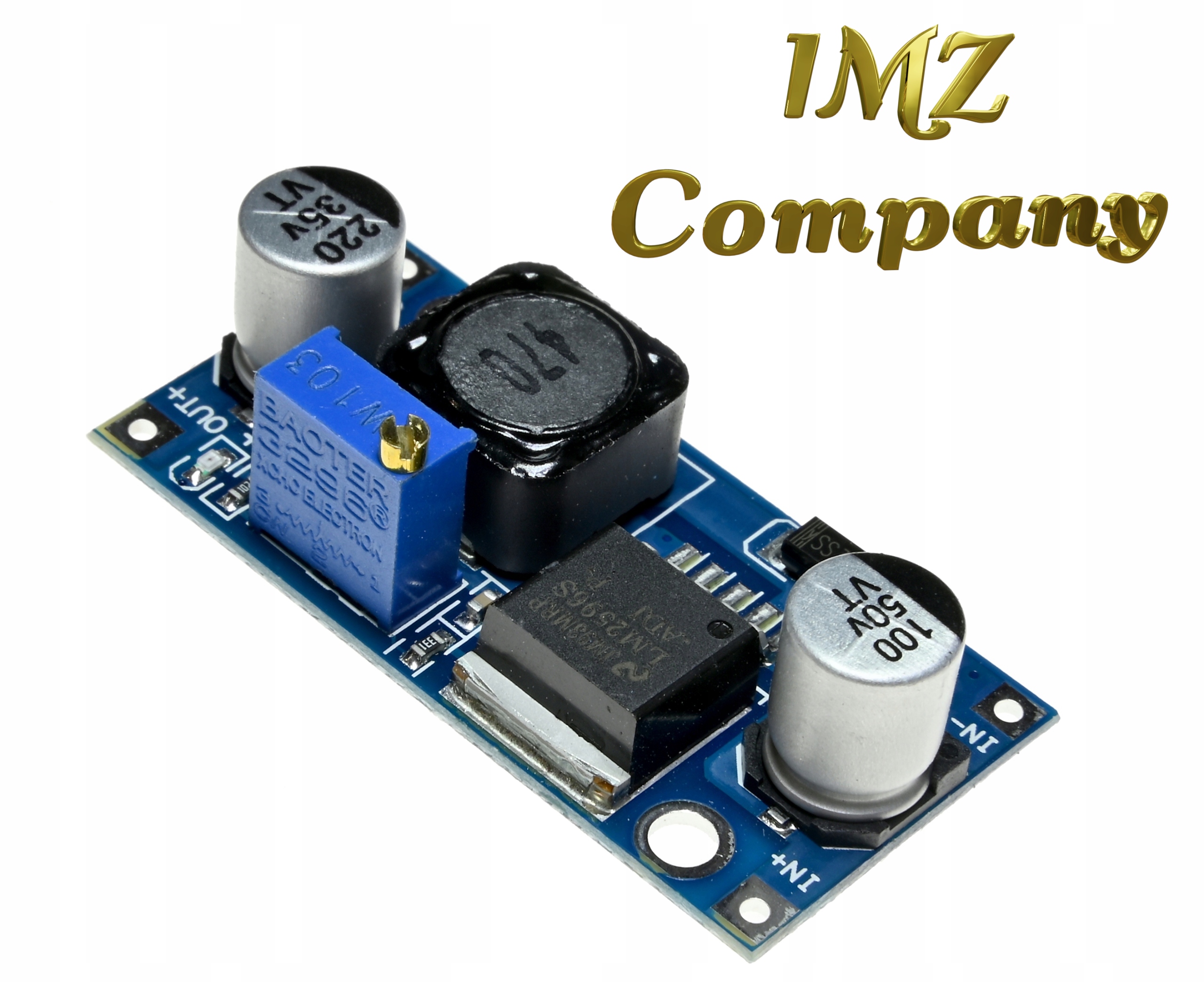

IMZ Przetwornica DC-DC Step-down LM2596S 3A 1.25–35V

Opis produktu

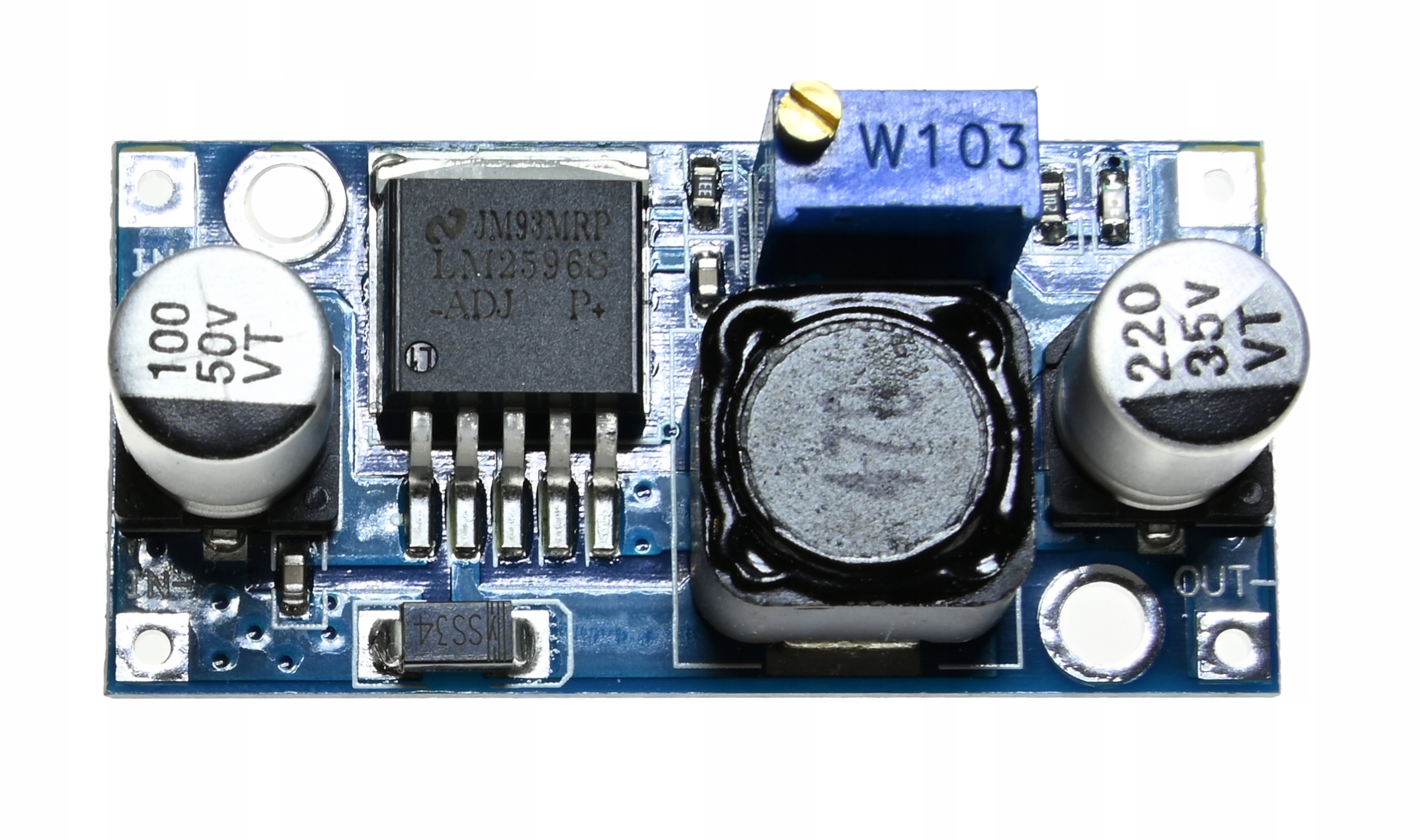

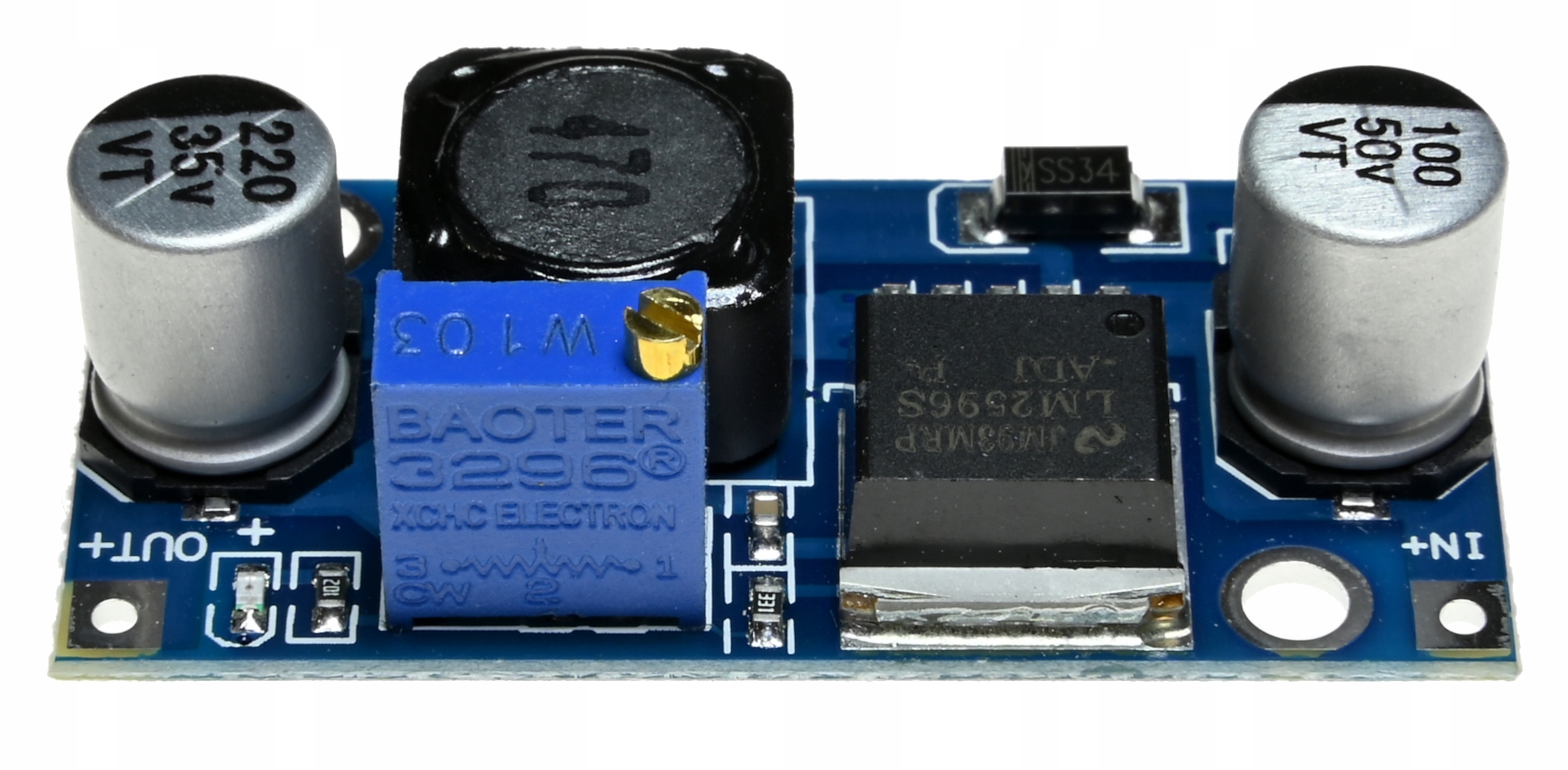

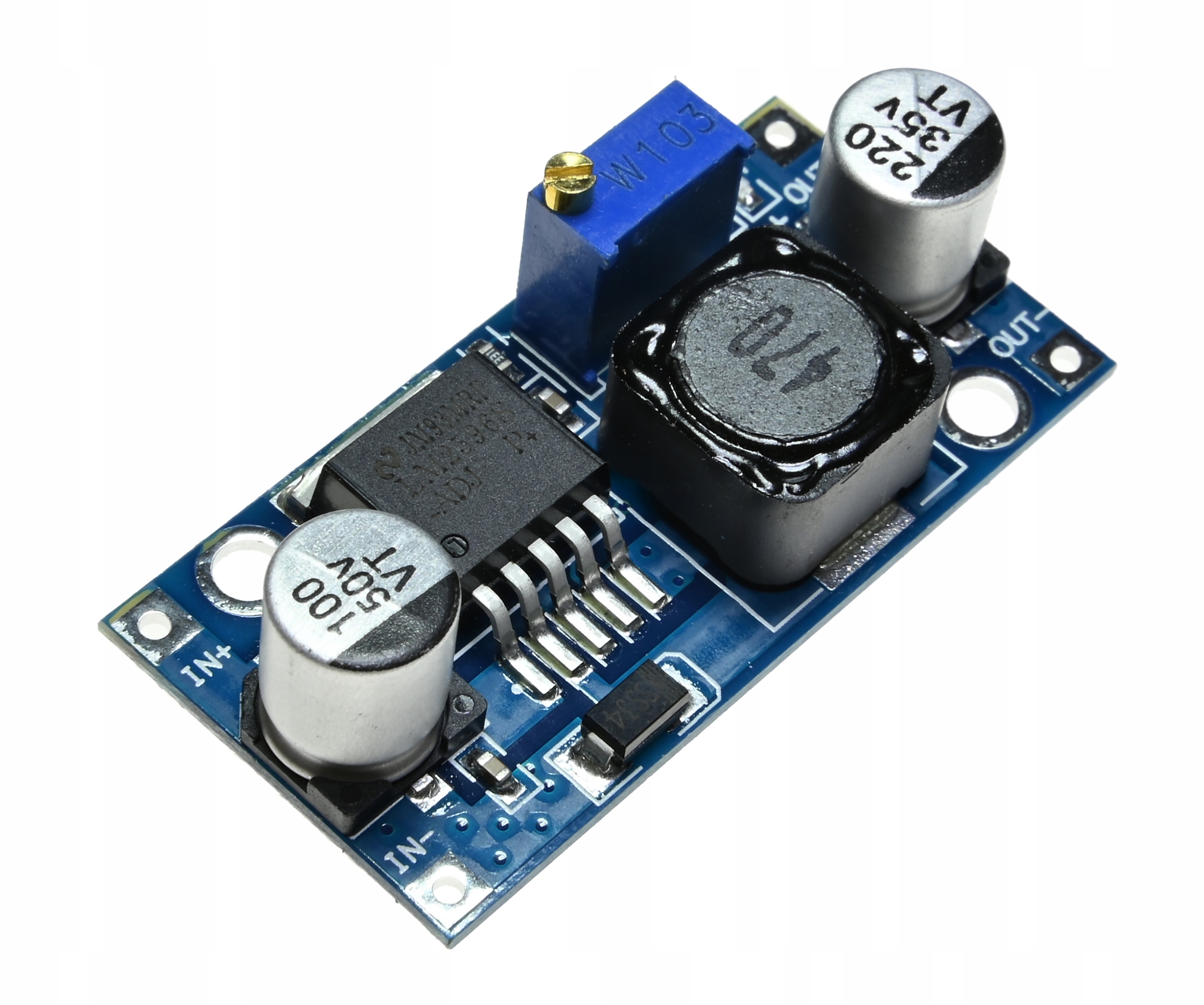

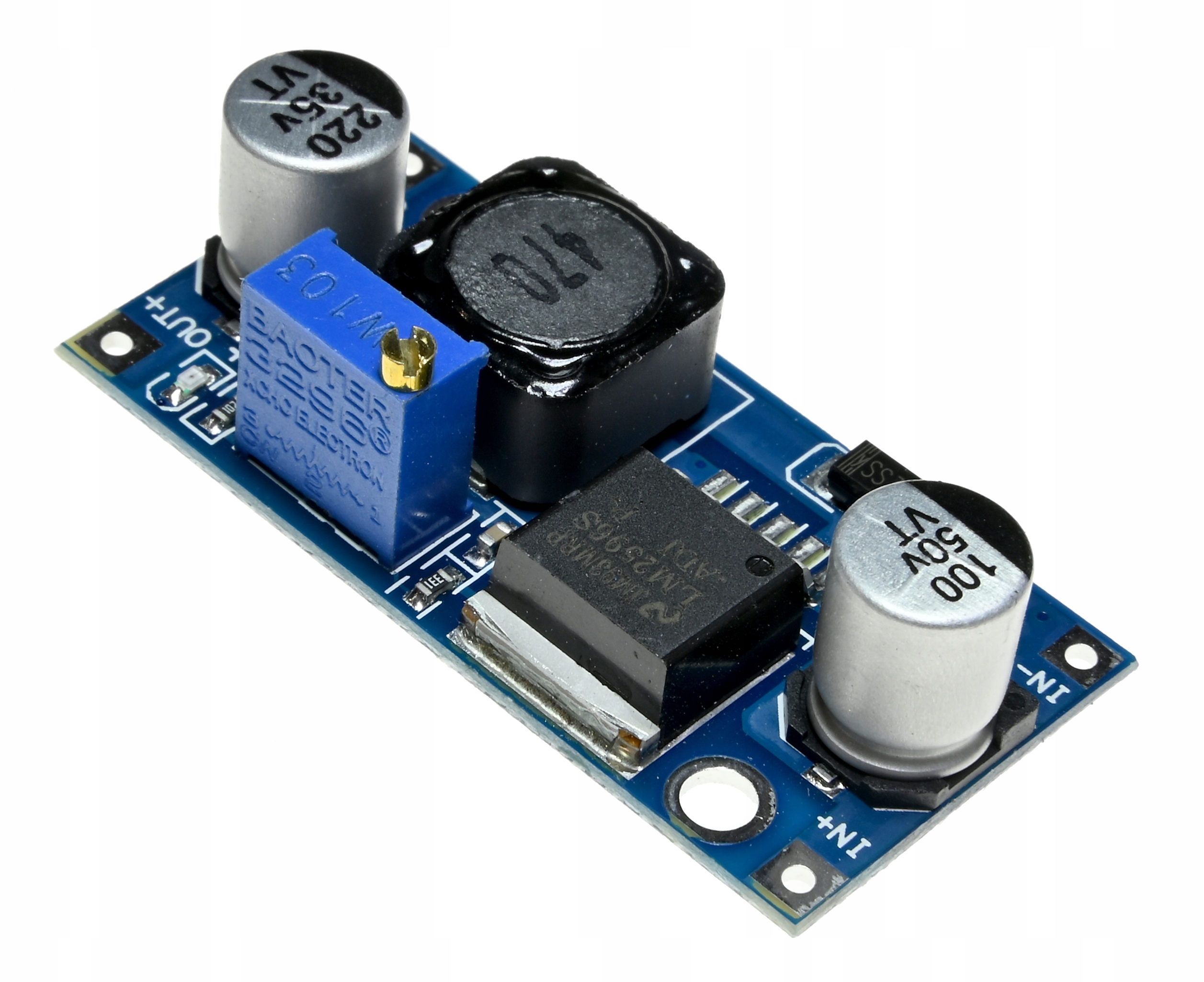

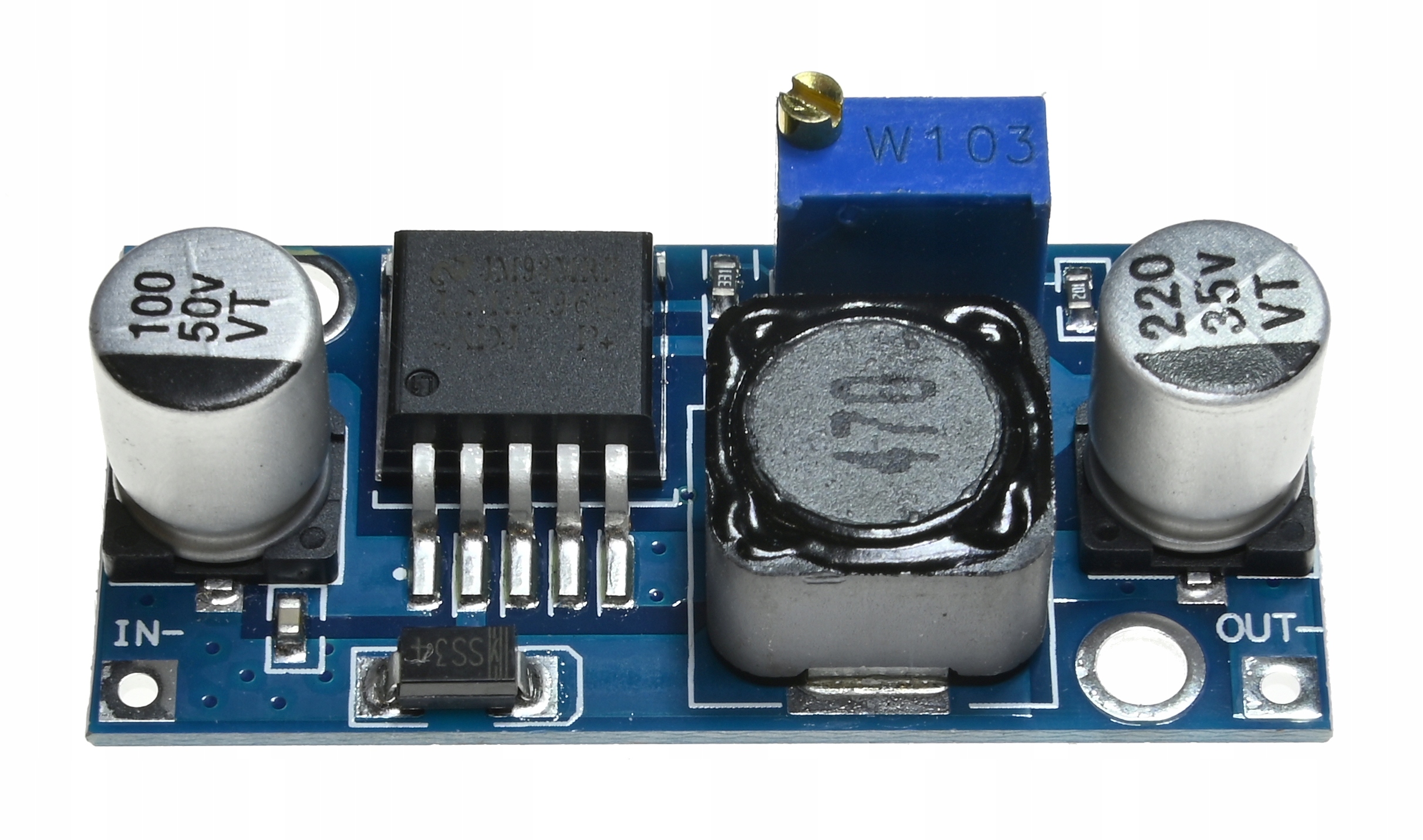

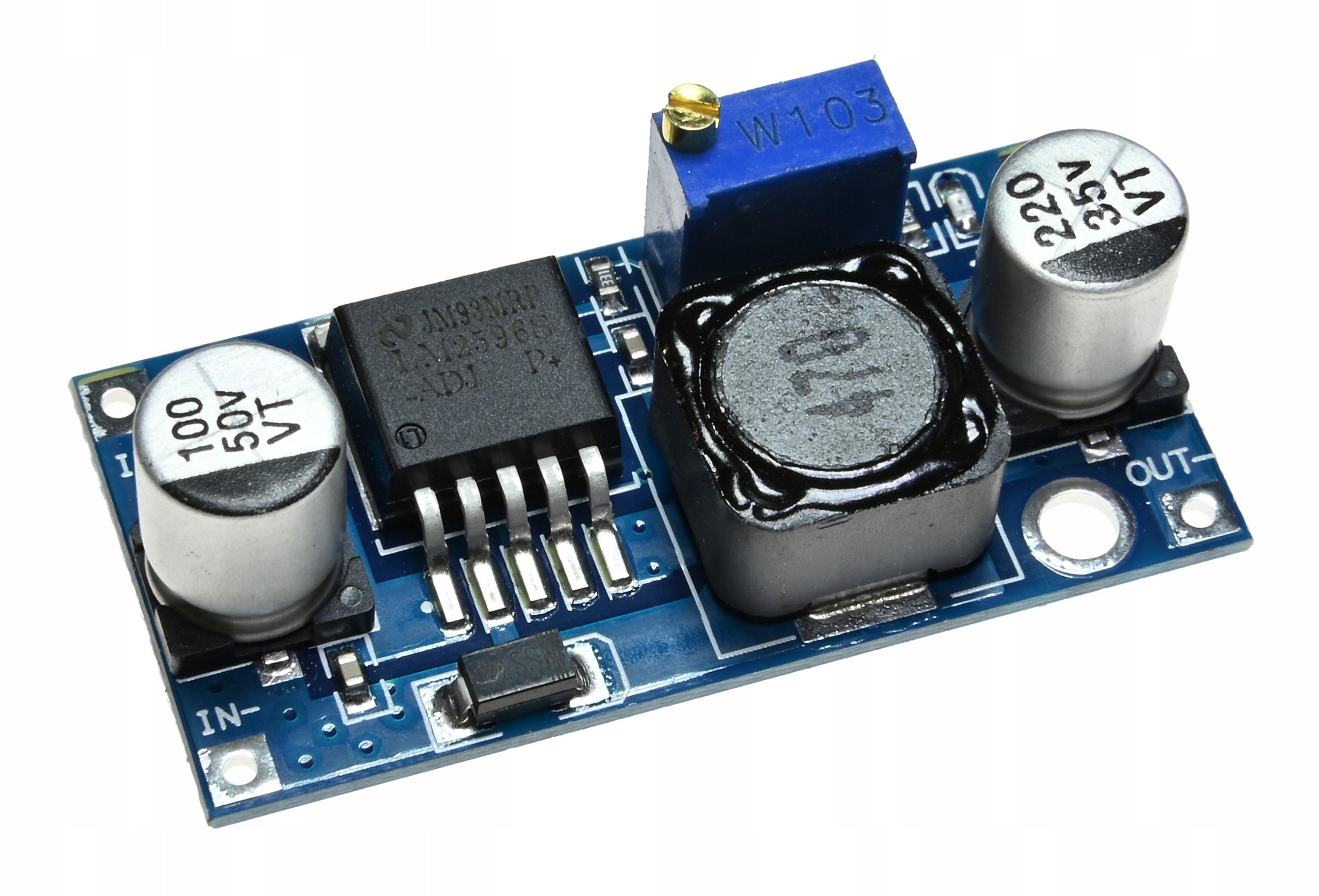

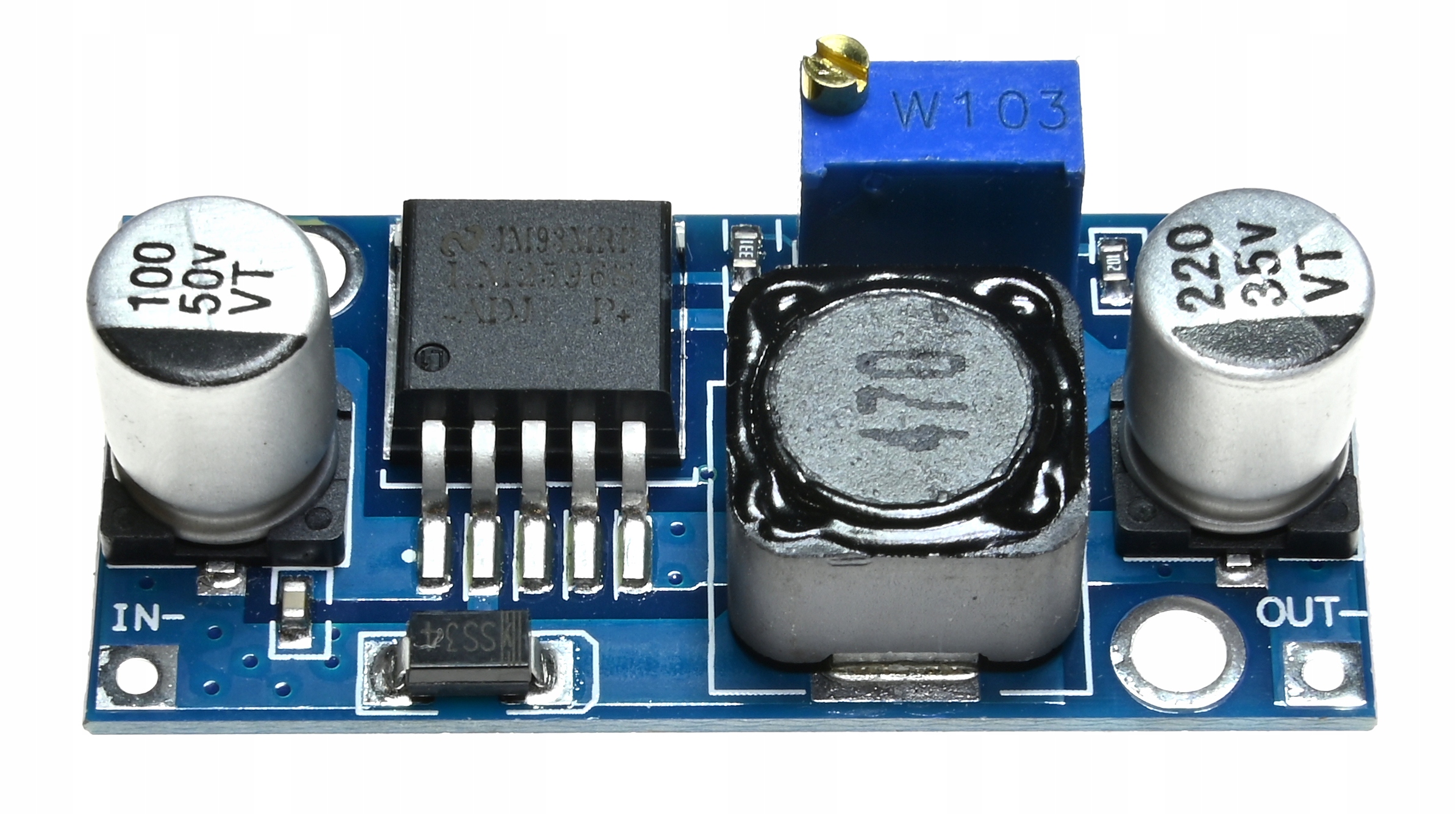

Moduł przetwornicy impulsowej DC-DC step-down LM2596S umożliwia regulację napięcia wyjściowego w zakresie 1,25–35 V z napięcia wejściowego 3,2–40 V DC. Ma punkty lutownicze wejścia i wyjścia; deklarowany maksymalny prąd wyjściowy wynosi 3 A, przy czym powyżej 2,5 A źródło zaleca chłodzenie.

Cechy produktu

• regulowane napięcie wyjściowe 1,25–35 V DC
• napięcie wejściowe 3,2–40 V DC
• maksymalny prąd wyjściowy 3 A
• układ LM2596S
• częstotliwość przełączania 65 kHz
• deklarowane tętnienia wyjściowe poniżej 30 mV
• potencjometr regulacji napięcia
• punkty lutownicze IN+, IN−, OUT+, OUT−
• wymiary 43 × 21 × 14 mm

Cechy szczegółowe

• Regulacja napięcia wyjściowego: pozwala dopasować napięcie do zasilanego układu w podanym zakresie.
• Wejście 3,2–40 V DC: umożliwia obniżanie napięcia z różnych źródeł prądu stałego mieszczących się w tym zakresie.
• Maksymalny prąd wyjściowy 3 A: określa deklarowany limit obciążenia; przy prądzie powyżej 2,5 A zalecane jest chłodzenie.
• Potencjometr: służy do ustawiania napięcia wyjściowego.
• Punkty lutownicze IN i OUT: umożliwiają podłączenie przewodów zasilania i obciążenia.
• Częstotliwość przełączania 65 kHz: parametr pracy przetwornicy podany w specyfikacji.
• Tętnienia poniżej 30 mV: deklarowany poziom tętnień wyjściowych.
• Kompaktowe wymiary: płytka ma 43 × 21 × 14 mm.

Zastosowanie

• obniżanie napięcia w niskonapięciowych układach elektronicznych
• zasilanie projektów z Arduino, ESP32 lub Raspberry Pi, po sprawdzeniu wymaganego napięcia i prądu
• zasilanie diod LED, wentylatorów i małych silników DC mieszczących się w parametrach modułu
• prototypowanie układów elektronicznych i projekty DIY
• układy automatyki i IoT wymagające odpowiednio dobranego napięcia zasilania

Specyfikacja techniczna

• układ: LM2596S
• rodzaj: przetwornica DC-DC step-down
• napięcie wejściowe: 3,2–40 V DC
• napięcie wyjściowe: regulowane, 1,25–35 V DC
• maksymalny prąd wyjściowy: 3 A
• częstotliwość przełączania: 65 kHz
• tętnienia wyjściowe: poniżej 30 mV (wartość deklarowana w materiale źródłowym)
• sprawność konwersji: do 92% (wartość deklarowana w materiale źródłowym)
• temperatura pracy: −45°C do +85°C (według materiału źródłowego)
• wymiary: 43 × 21 × 14 mm
• masa produktu z opakowaniem jednostkowym: 0,010 kg

Zasilanie

Moduł wymaga zasilania prądem stałym o napięciu wejściowym 3,2–40 V. Napięcie wyjściowe reguluje się potencjometrem i mieści się w zakresie 1,25–35 V; jako przetwornica step-down może obniżać napięcie, dlatego napięcie wyjściowe musi być niższe od wejściowego. Maksymalny prąd wyjściowy podany w źródle to 3 A; powyżej 2,5 A zalecane jest chłodzenie. Przed podłączeniem odbiornika należy zmierzyć i ustawić napięcie wyjściowe.

Instrukcja

1. Sprawdź, czy źródło zasilania DC mieści się w zakresie 3,2–40 V oraz czy odbiornik jest przystosowany do ustawianego napięcia i prądu.
2. Przy wyłączonym zasilaniu podłącz jego przewody do punktów IN+ i IN−, zachowując polaryzację.
3. Podłącz miernik napięcia do OUT+ i OUT−. Nie podłączaj jeszcze odbiornika.
4. Włącz zasilanie i reguluj potencjometr, aż uzyskasz napięcie odpowiednie dla odbiornika. Po regulacji ponownie sprawdź polaryzację i napięcie.
5. Wyłącz zasilanie, podłącz odbiornik do OUT+ i OUT−, a następnie włącz zasilanie.
6. Nie przekraczaj parametrów wejścia, wyjścia ani obciążenia. Przy obciążeniu powyżej 2,5 A zapewnij chłodzenie. Materiał źródłowy nie podaje dokładnego położenia potencjometru ani metody jego regulacji.

Podłączenie

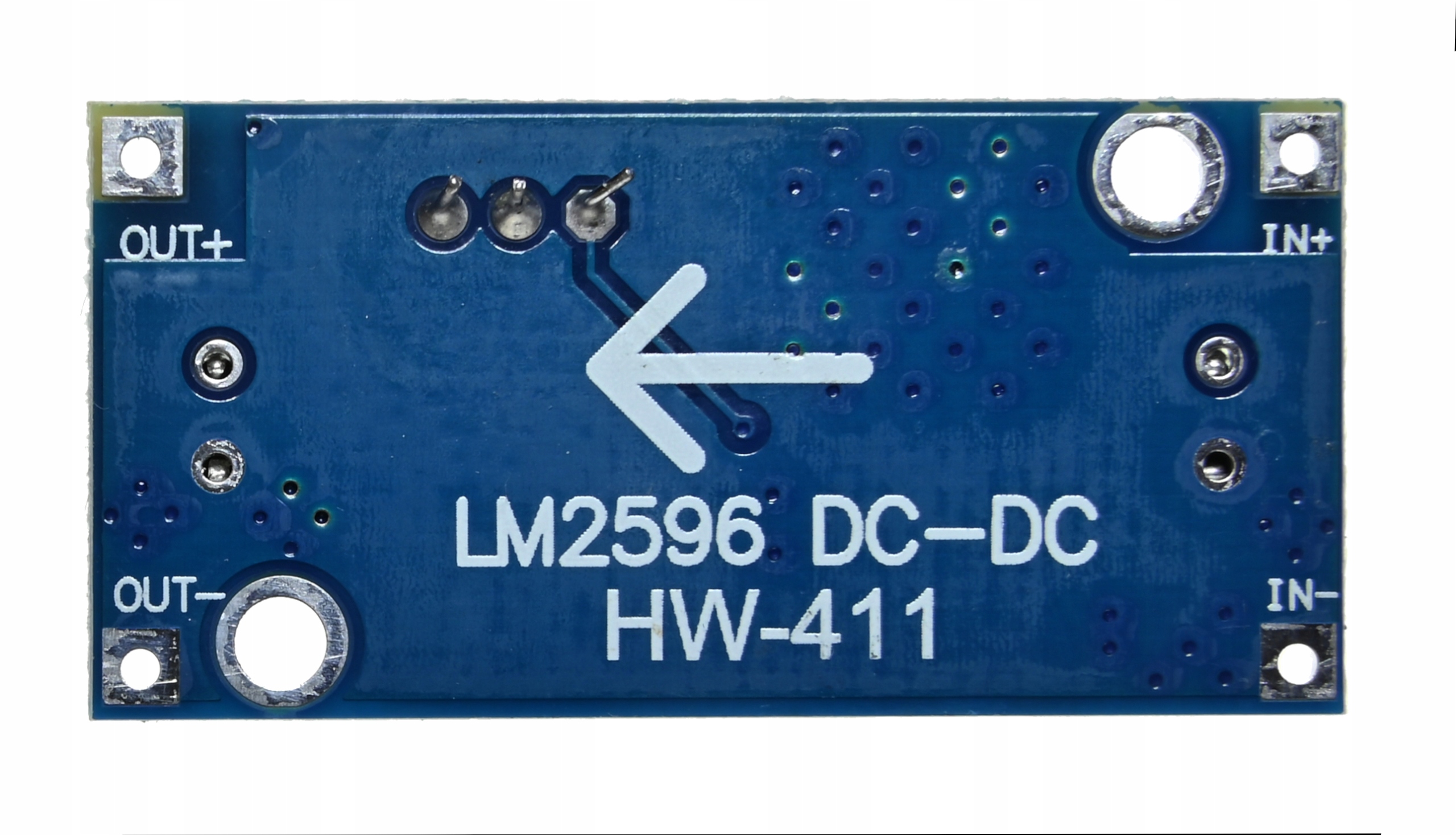

| Oznaczenie | Połączenie |
|—|—|
| IN+ | dodatni biegun zasilania wejściowego DC |
| IN− | ujemny biegun zasilania wejściowego DC |
| OUT+ | dodatnie wyjście do odbiornika |
| OUT− | ujemne wyjście do odbiornika |

Zachowaj polaryzację. Punkty połączeń są opisane w materiale źródłowym jako punkty lutownicze.

Kompatybilność

• Arduino — jako projekt wymagający odpowiednio dobranego zasilania
• ESP32 — jako projekt wymagający odpowiednio dobranego zasilania
• Raspberry Pi — jako projekt wymagający odpowiednio dobranego zasilania

Zgodność zależy od napięcia i poboru prądu konkretnej płytki lub urządzenia. Moduł nie jest opisany jako interfejs komunikacyjny.

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź napięcie wejściowe, polaryzację oraz wymagania zasilanego urządzenia.
• Ustaw i zmierz napięcie wyjściowe przed podłączeniem odbiornika.
• Montuj i podłączaj moduł przy odłączonym zasilaniu.
• Zapewnij izolację połączeń i zabezpiecz płytkę przed zwarciem, wilgocią oraz przewodzącymi zanieczyszczeniami.
• Przy obciążeniu powyżej 2,5 A materiał źródłowy zaleca chłodzenie; kontroluj temperaturę modułu podczas pracy.
• Używaj modułu w zakresie napięć podanym w specyfikacji i w warunkach odpowiednich dla elektroniki.

Ostrzeżenia

• Nie podawaj napięcia wejściowego poza zakresem 3,2–40 V DC.
• Nie ustawiaj napięcia wyjściowego wyższego od napięcia wejściowego — jest to przetwornica obniżająca.
• Nie przekraczaj deklarowanego maksymalnego prądu wyjściowego 3 A.
• Przy prądzie powyżej 2,5 A zapewnij chłodzenie zgodnie z zaleceniem źródła.
• Nie zmieniaj połączeń przy włączonym zasilaniu i nie dopuszczaj do zwarcia wyjścia.
• Nie podłączaj akumulatora bez odpowiedniego układu sterowania i ładowania; sama przetwornica nie została opisana jako ładowarka.

Przeznaczenie produktu

• Do niskonapięciowych projektów elektronicznych, prototypowania i zastosowań DIY.
• Do obniżania napięcia stałego w granicach parametrów wejścia, wyjścia i obciążenia.
• Do zasilania urządzeń wyłącznie po sprawdzeniu ich wymagań napięciowych i prądowych.

Zastosowania wykluczone

• Nie stosować jako jedynego zabezpieczenia ani elementu systemów medycznych, przeciwpożarowych lub innych systemów bezpieczeństwa życia.
• Nie podłączać bezpośrednio do sieci energetycznej ani do obwodów o napięciu wykraczającym poza zakres wejściowy.
• Nie traktować jako samodzielnej ładowarki akumulatorów.
• Nie używać poza podanymi parametrami elektrycznymi ani bez uwzględnienia chłodzenia przy większym obciążeniu.

Najczęstsze pytania

Czy moduł podwyższa napięcie?
Nie. To przetwornica step-down, przeznaczona do obniżania napięcia; napięcie wyjściowe musi być niższe od wejściowego.

Jak reguluje się napięcie wyjściowe?
Potencjometrem znajdującym się na module. Przed podłączeniem odbiornika należy sprawdzić napięcie miernikiem.

Czy można pobierać 3 A bez chłodzenia?
Źródło podaje maksymalnie 3 A i zaleca chłodzenie przy prądzie powyżej 2,5 A.

Czy moduł może ładować akumulator?
Nie należy używać go samodzielnie jako ładowarki. Materiał wskazuje możliwość zasilania lub ładowania akumulatorów wyłącznie z odpowiednim sterowaniem.

O produkcie

Moduł LM2596S pozwala obniżyć napięcie stałe i ustawić napięcie wyjściowe potencjometrem. Punkty lutownicze wejścia i wyjścia ułatwiają włączenie go do prototypu lub projektu DIY. Może służyć jako stopień zasilania układów elektronicznych, o ile napięcie źródła, wymagania odbiornika i obciążenie mieszczą się w podanych parametrach. Przed podłączeniem urządzenia warto ustawić napięcie wyjściowe i sprawdzić je miernikiem.

Dlaczego warto

• regulowane wyjście 1,25–35 V DC
• szeroki, podany zakres wejściowy 3,2–40 V DC
• maksymalny prąd wyjściowy 3 A
• punkty lutownicze wejścia i wyjścia oznaczone na płytce
• kompaktowe wymiary 43 × 21 × 14 mm
• częstotliwość przełączania 65 kHz
