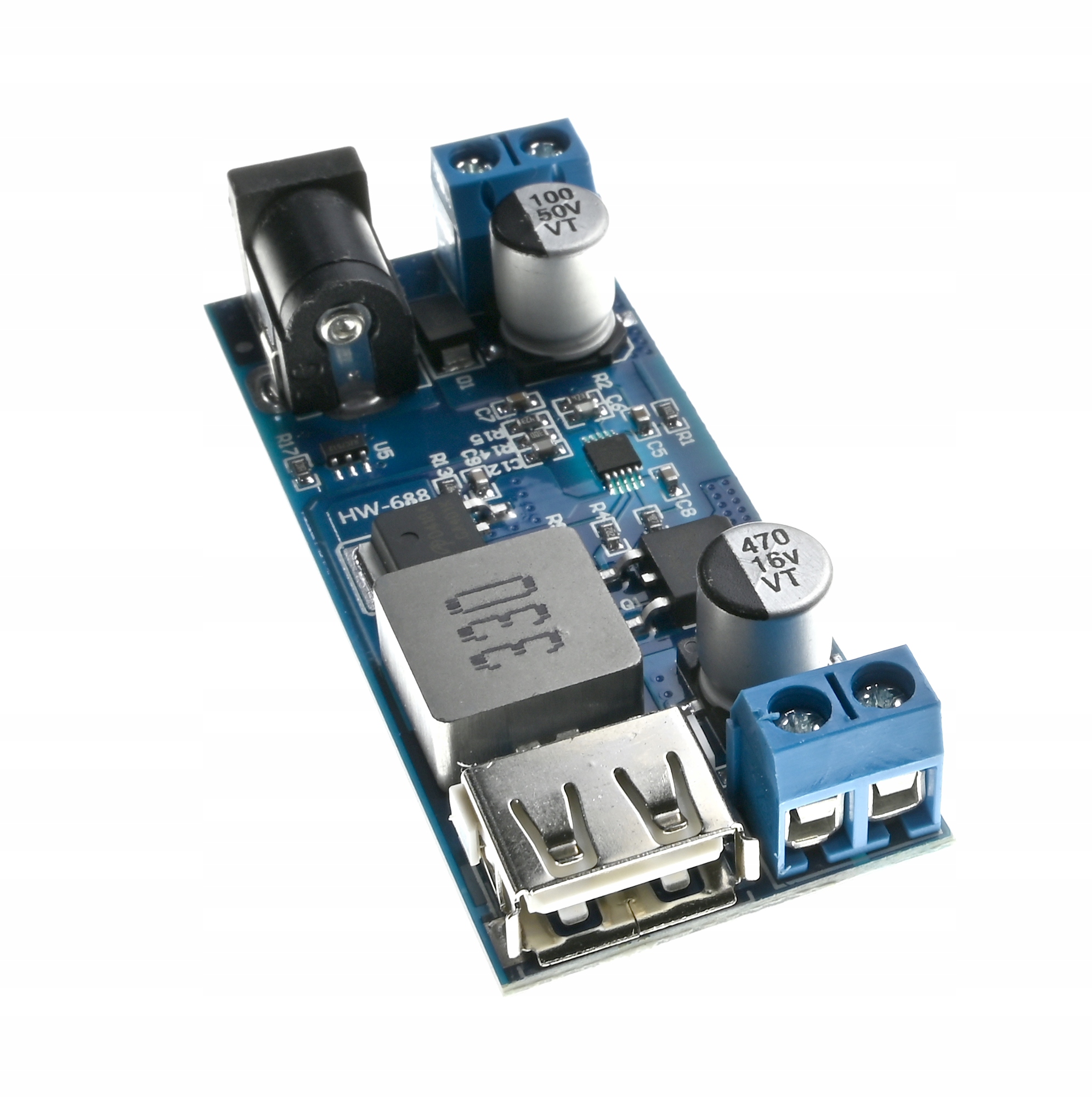

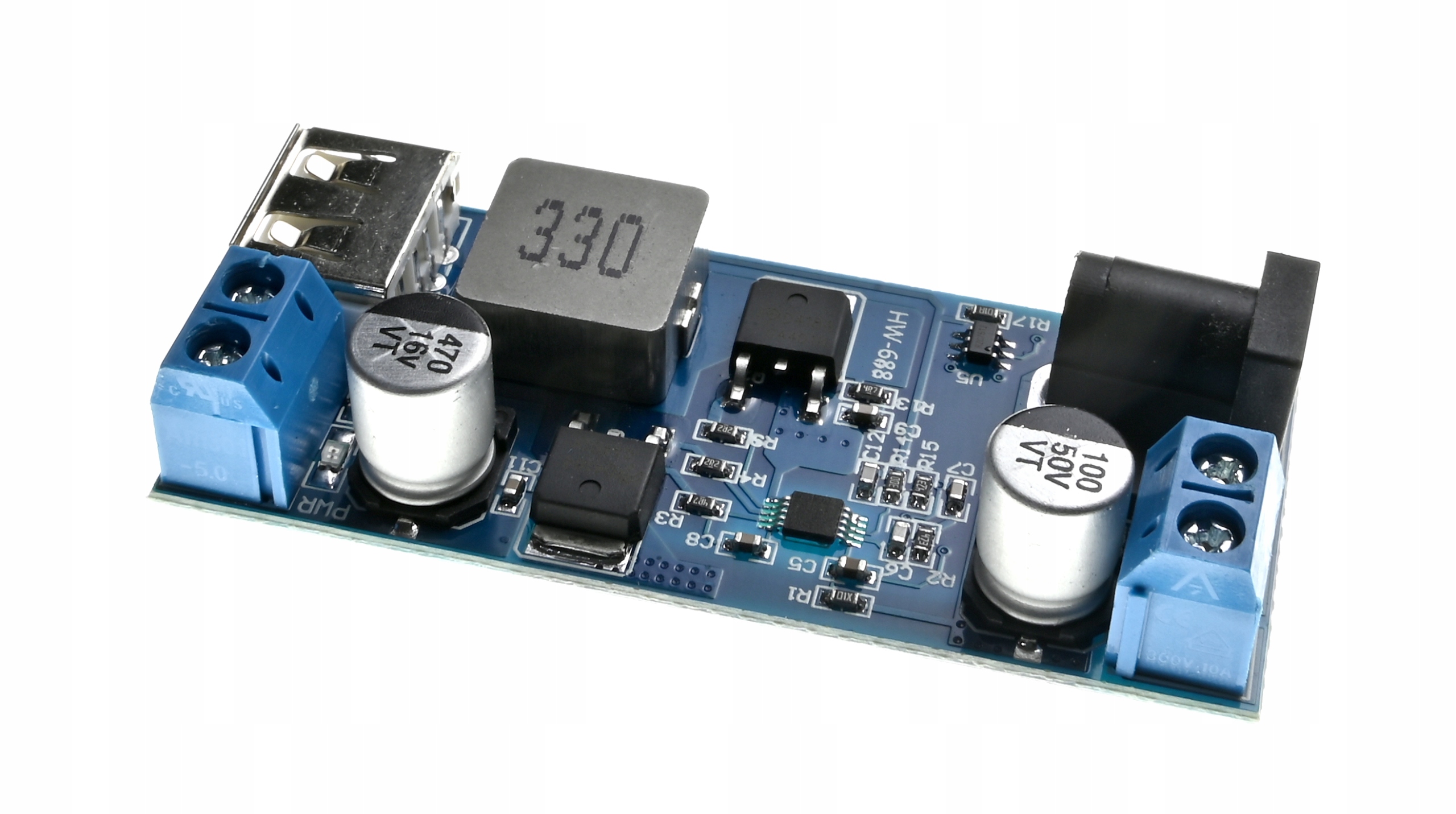

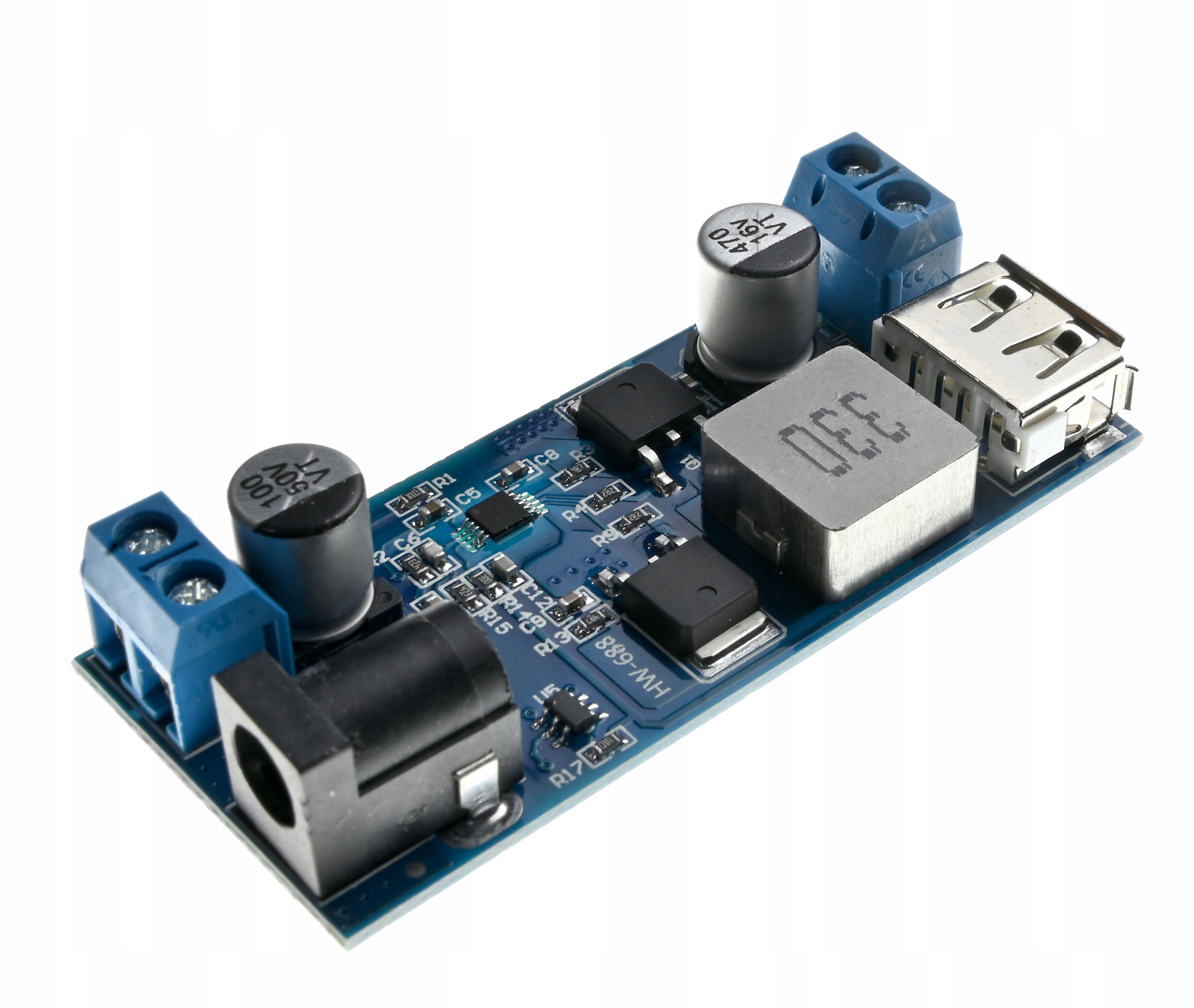

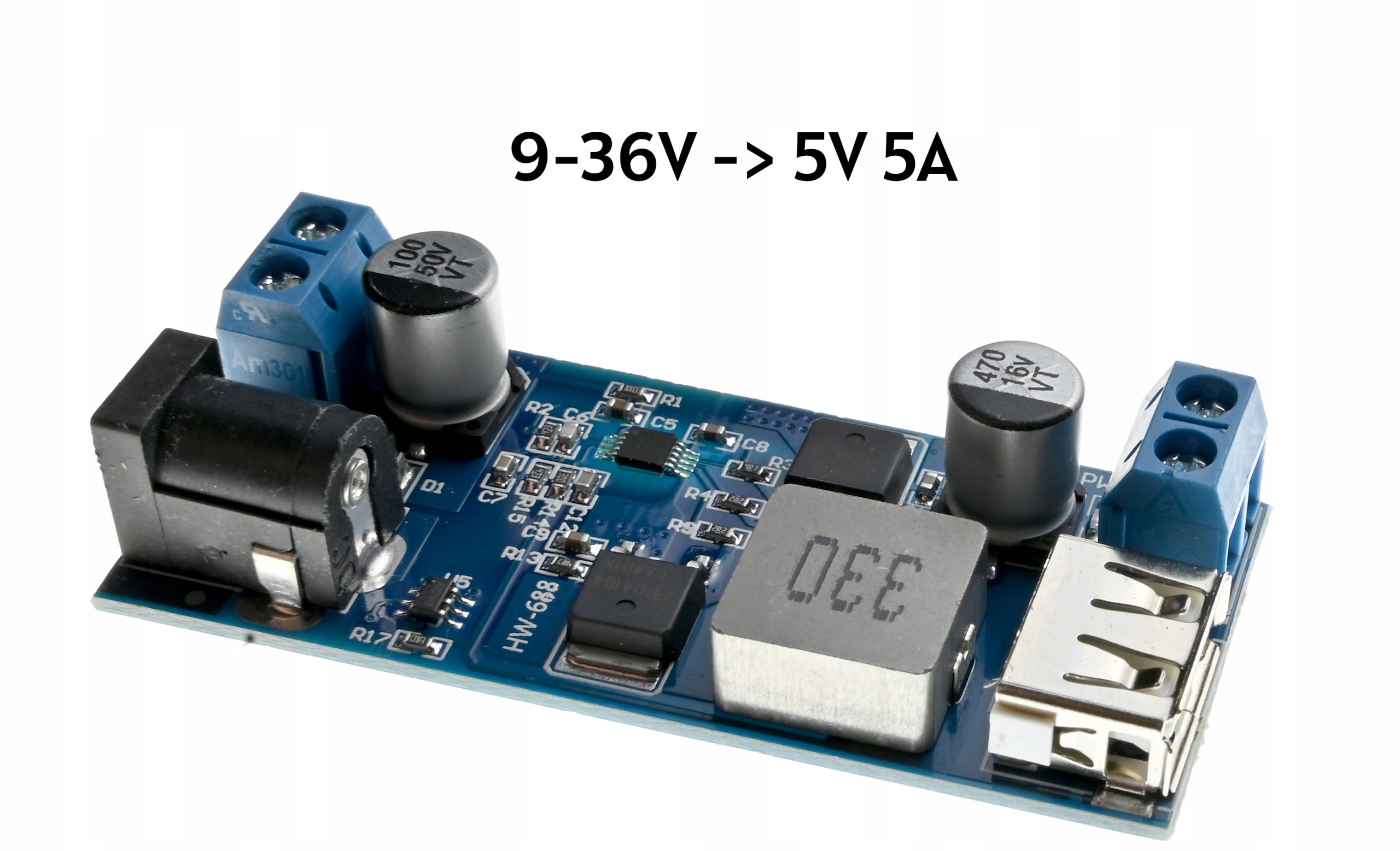

IMZ Przetwornica USB 5V step-down 12V/24V Moduł ładowarki motocykl samochód

Opis produktu

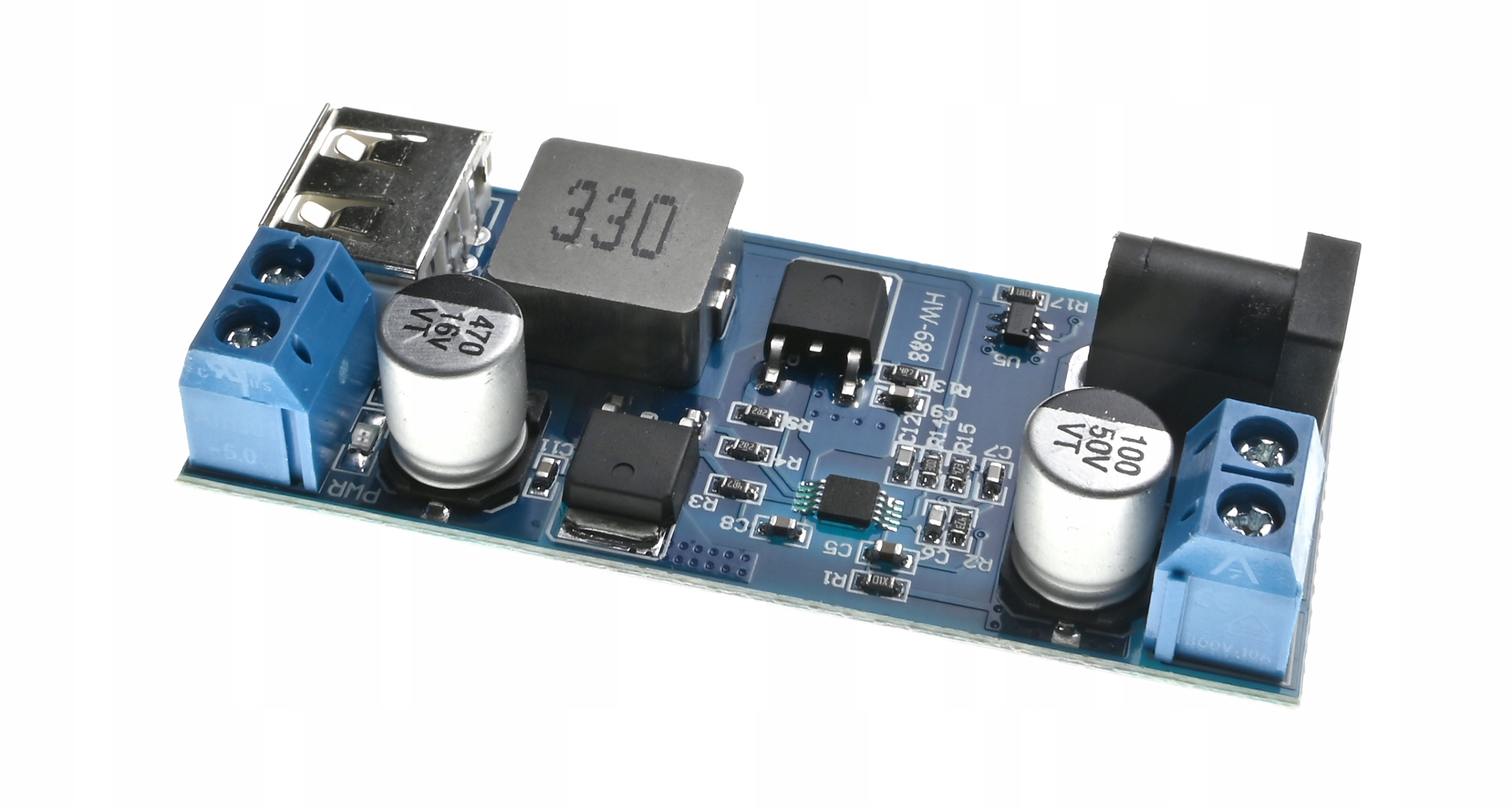

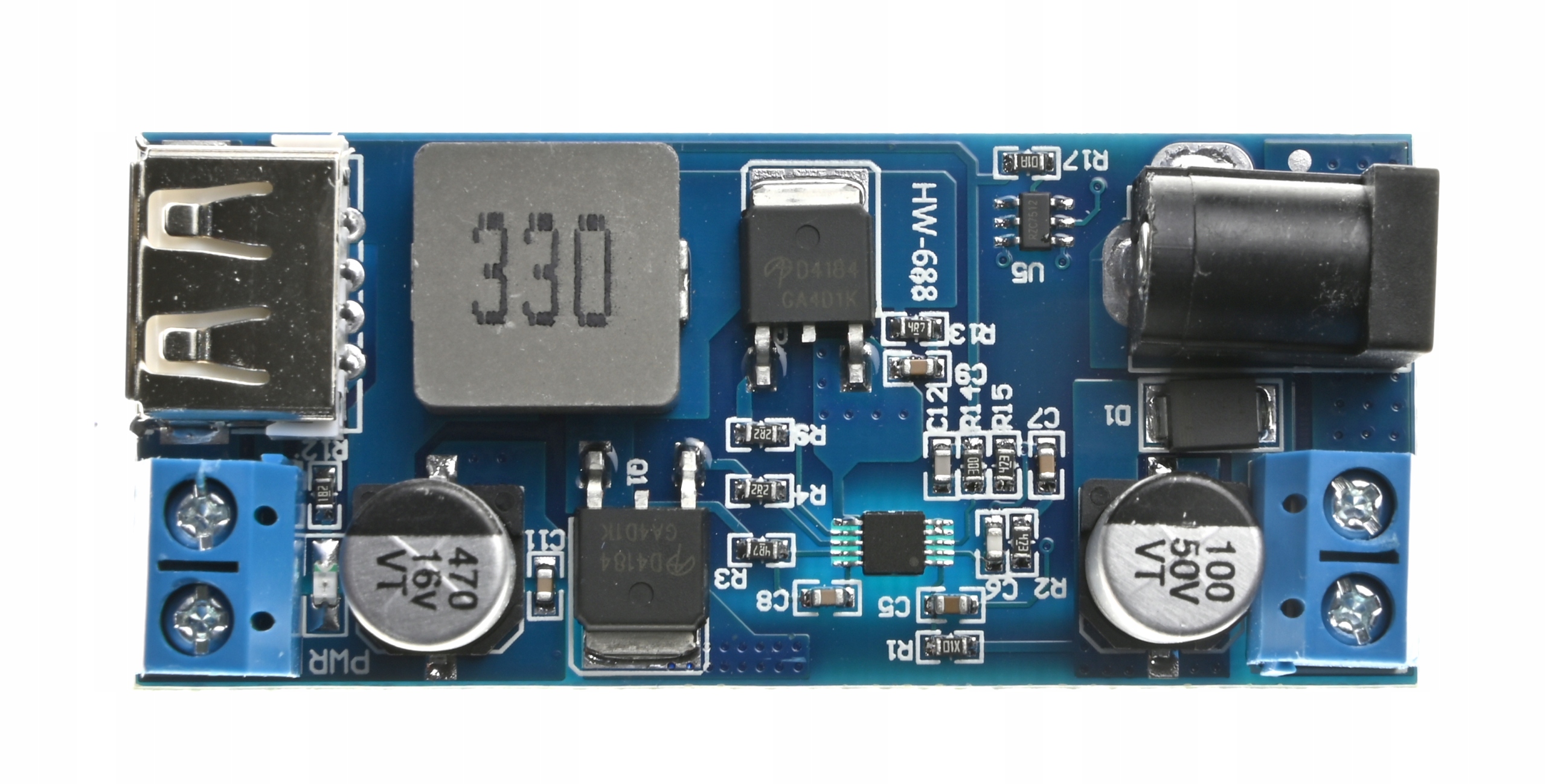

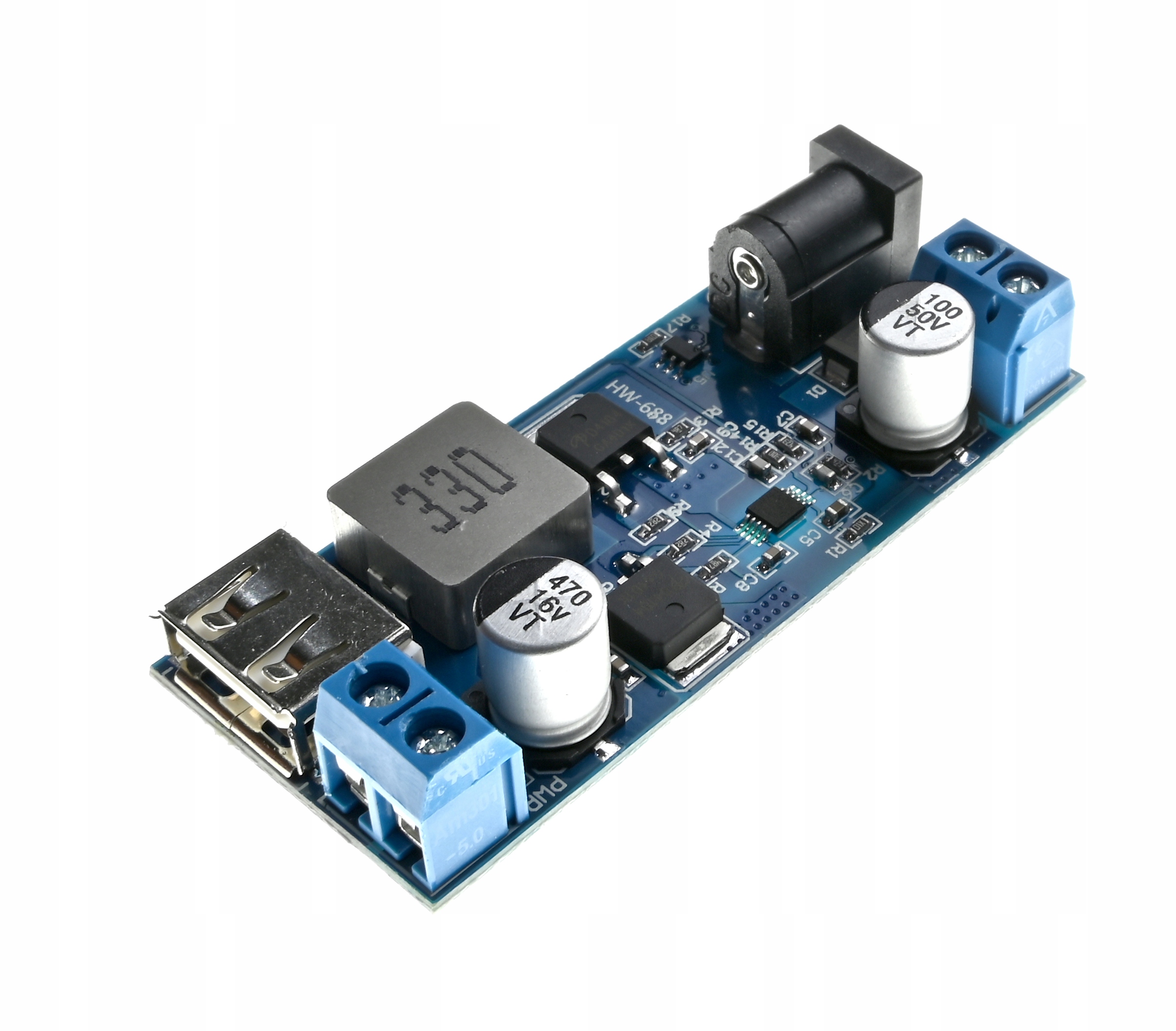

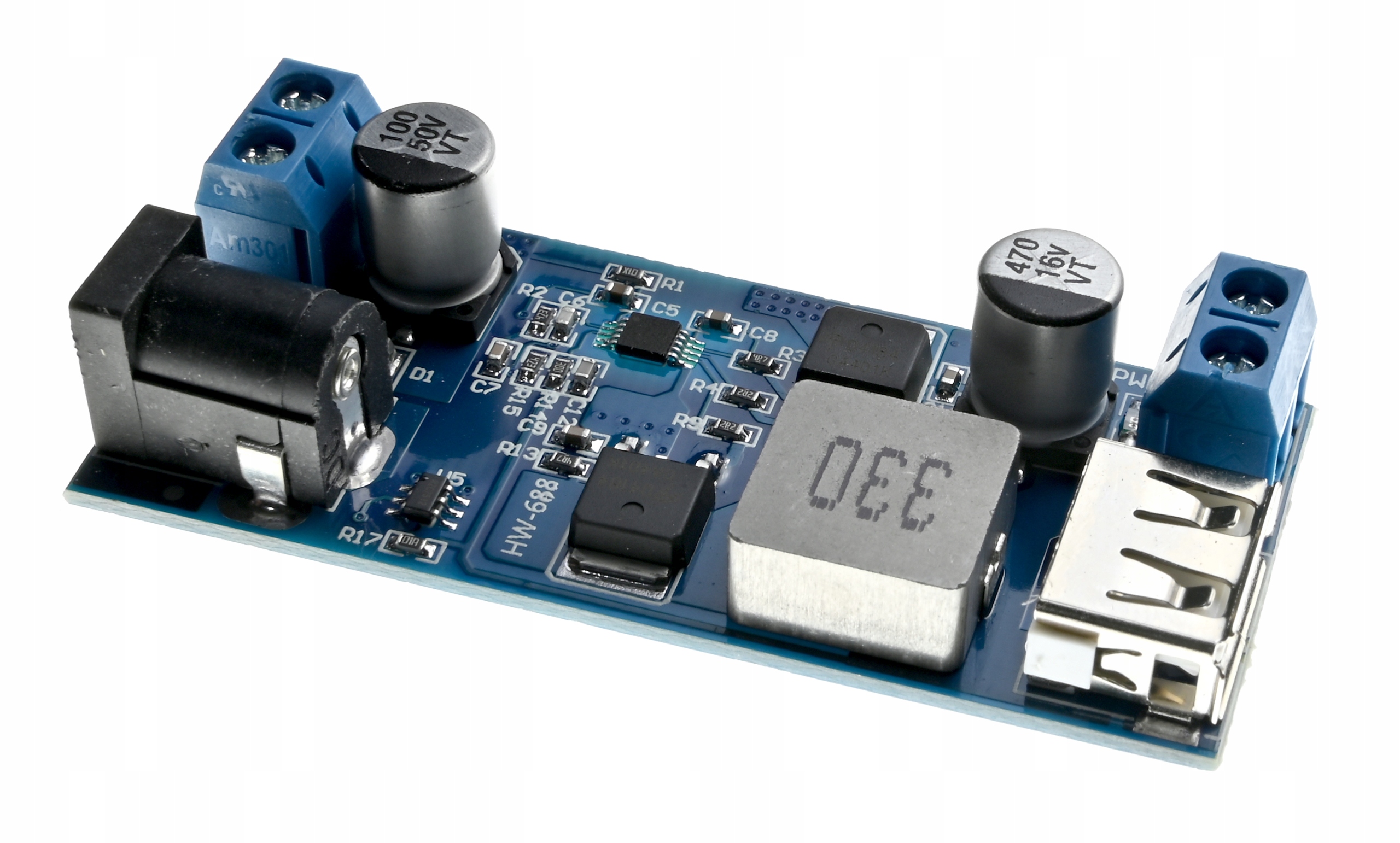

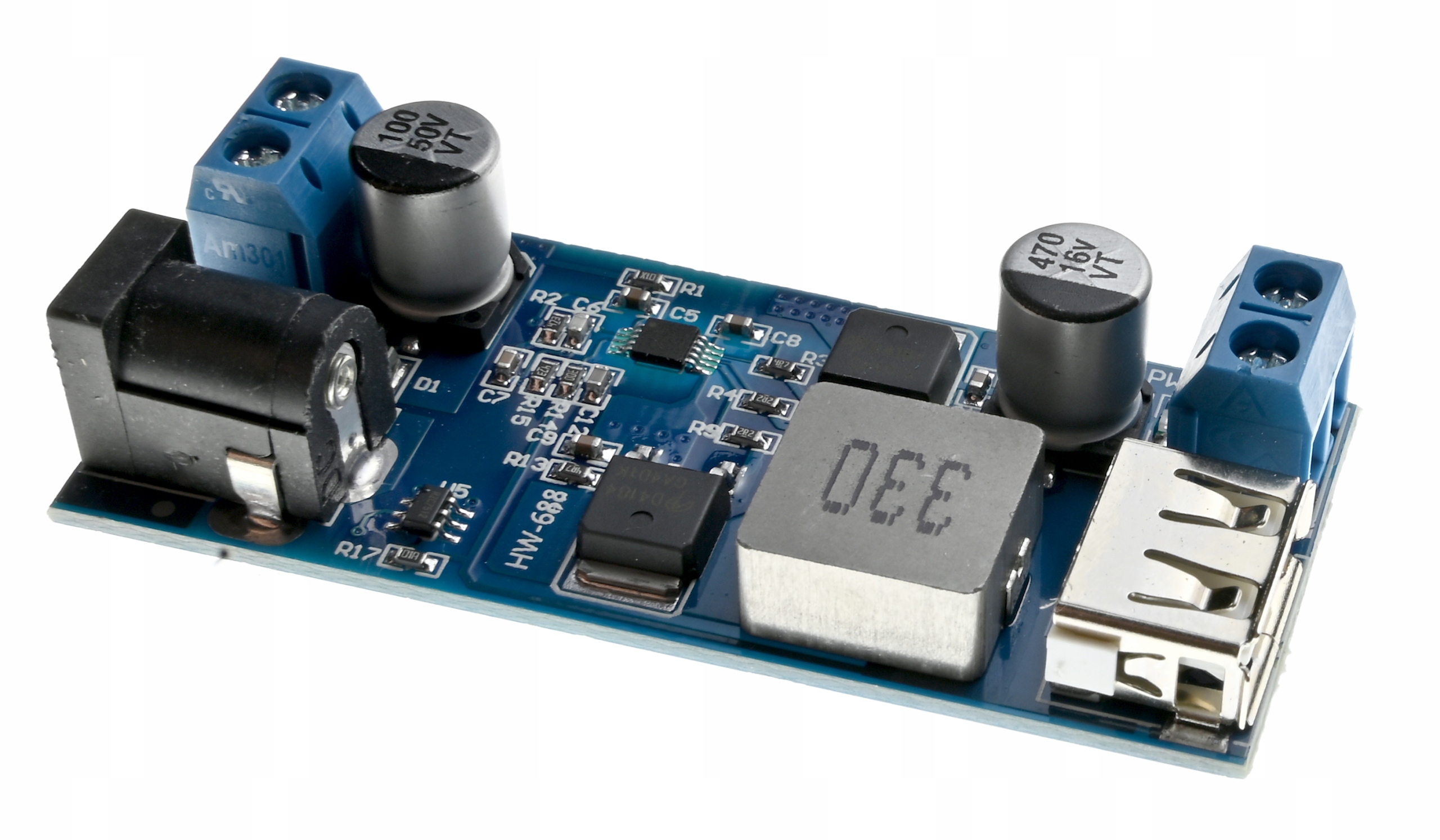

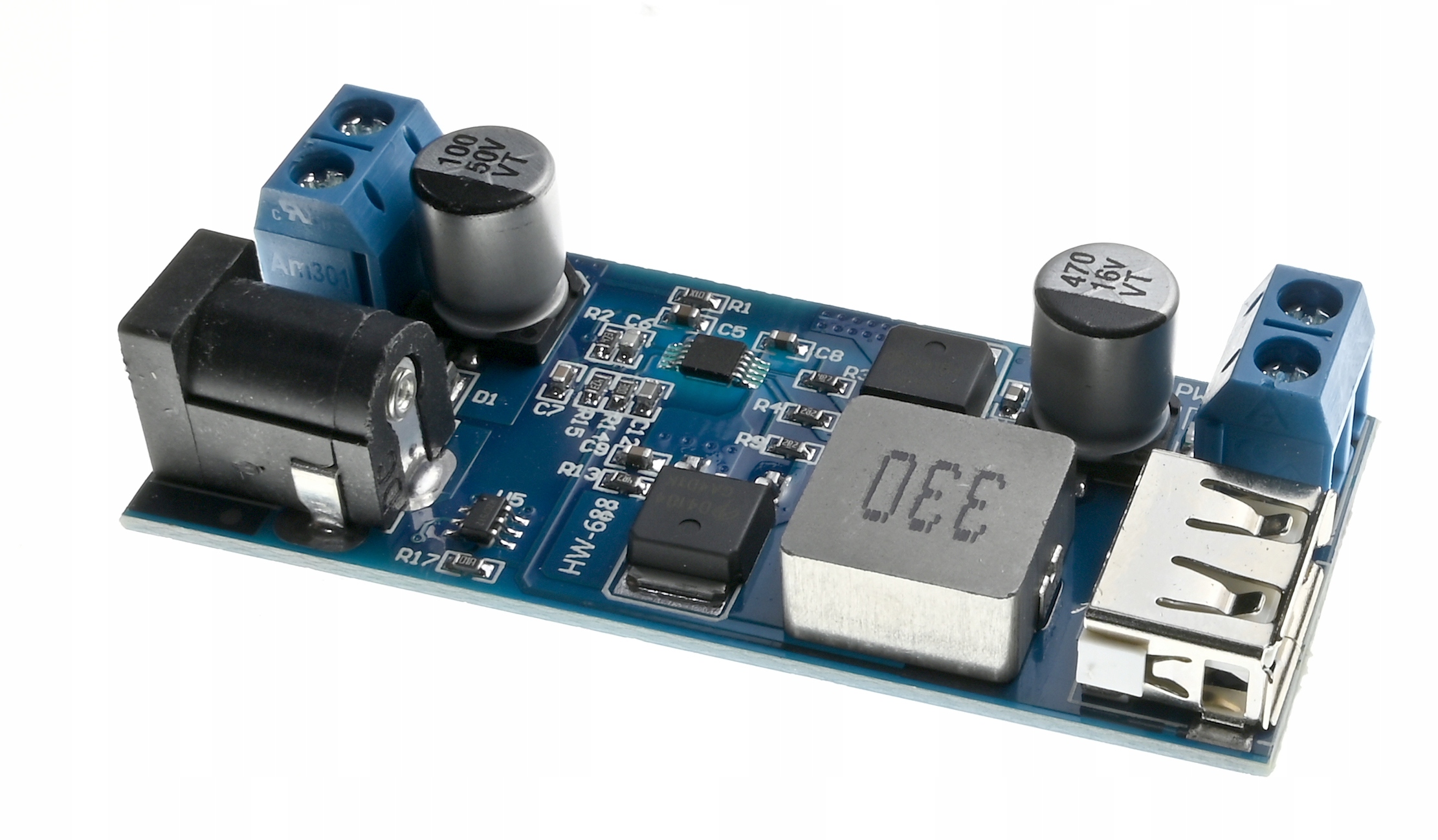

Impulsowa przetwornica step-down obniża napięcie wejściowe 9–36 V DC do wyjścia opisanego w specyfikacji jako 5,2 V. Udostępnia port USB oraz wyjście na zaciskach; maksymalny prąd wyjściowy zależy od napięcia wejściowego.

Cechy produktu

• wejście 9–36 V DC
• wyjście 5,2 V
• port USB
• zaciski śrubowe
• gniazdo DC 5,5 × 2,1 mm
• zabezpieczenie przed odwrotną polaryzacją
• dioda sygnalizacyjna pracy

Cechy szczegółowe

• Zakres wejściowy 9–36 V DC: umożliwia zasilanie modułu z różnych źródeł prądu stałego w podanym zakresie.
• Wyjście 5,2 V: pozwala zasilać urządzenia i układy wymagające napięcia zbliżonego do 5 V; przed podłączeniem należy sprawdzić dopuszczalne napięcie odbiornika.
• Port USB: umożliwia podłączenie urządzeń USB; źródło deklaruje funkcję rozpoznawania szybkiego ładowania, ale nie podaje obsługiwanych standardów.
• Zaciski śrubowe: zapewniają połączenie przewodów zasilających i wyjściowych.
• Gniazdo DC 5,5 × 2,1 mm: dodatkowe złącze modułu; kierunek jego działania nie został jednoznacznie określony w materiale.
• Zabezpieczenie przed odwrotną polaryzacją: ogranicza ryzyko uszkodzenia przy błędnym podłączeniu wejścia.
• Dioda sygnalizacyjna: informuje o pracy modułu.

Zastosowanie

• zasilanie układów elektronicznych z instalacji lub źródła 9–36 V DC
• projekty z mikrokontrolerami i modułami Arduino lub ESP32
• zasilanie urządzeń mobilnych przez port USB
• zasilanie kamer, czujników i przekaźników, jeśli ich wymagania są zgodne z wyjściem modułu
• prototypowe systemy automatyki i sterowania
• budowa układu ładowania USB z akumulatora 12 V lub 24 V, po prawidłowym zabezpieczeniu i montażu

Specyfikacja techniczna

• typ: impulsowa przetwornica obniżająca (step-down)
• napięcie wejściowe: 9–36 V DC
• napięcie wyjściowe: 5,2 V według specyfikacji źródłowej
• maksymalny prąd wyjściowy przy wejściu 9–24 V: 6 A
• maksymalna moc przy wejściu 9–24 V: 30 W
• maksymalny prąd wyjściowy przy wejściu 24–32 V: 5 A
• maksymalna moc przy wejściu 24–32 V: 25 W
• maksymalny prąd wyjściowy przy wejściu 32–36 V: 3,5 A
• maksymalna moc przy wejściu 32–36 V: 18 W
• złącza: port USB, zaciski śrubowe, gniazdo DC 5,5 × 2,1 mm
• wymiary: 63 × 27 × 10 mm
• masa: 22 g

Zasilanie

Wejście modułu wymaga napięcia stałego 9–36 V. Źródło podaje zastosowanie z akumulatorami 12 V i 24 V. Polaryzację wejścia należy zachować zgodnie z oznaczeniami DC+ (VCC) i DC− (GND). Nie przekraczać zakresu napięcia wejściowego ani maksymalnego prądu wyjściowego podanego dla danego napięcia wejściowego. Materiał nie określa kierunku zasilania gniazda DC 5,5 × 2,1 mm.

Instrukcja

1. Przed montażem sprawdź oznaczenia zacisków na module oraz wymagania napięciowe i prądowe odbiornika.
2. Przy wyłączonym źródle podłącz wejście: DC+ (VCC) do dodatniego bieguna źródła 9–36 V DC, a DC− (GND) do bieguna ujemnego.
3. Podłącz odbiornik do OUT+ i OUT−, zachowując polaryzację, albo użyj portu USB dla urządzenia USB.
4. Nie obciążaj modułu powyżej limitu prądu i mocy właściwego dla napięcia wejściowego. Pamiętaj, że szczegółowa specyfikacja podaje 5,2 V, mimo że materiał w innych miejscach opisuje wyjście jako 5 V; przed podłączeniem wrażliwego urządzenia zweryfikuj rzeczywiste napięcie i jego dopuszczalny zakres.
5. Po sprawdzeniu połączeń włącz zasilanie i skontroluj działanie. Do montażu w pojeździe zastosuj odpowiednią obudowę, mocowanie oraz dodatkowe zabezpieczenia instalacji.

Kod Arduino nie jest wymagany do uruchomienia przetwornicy.

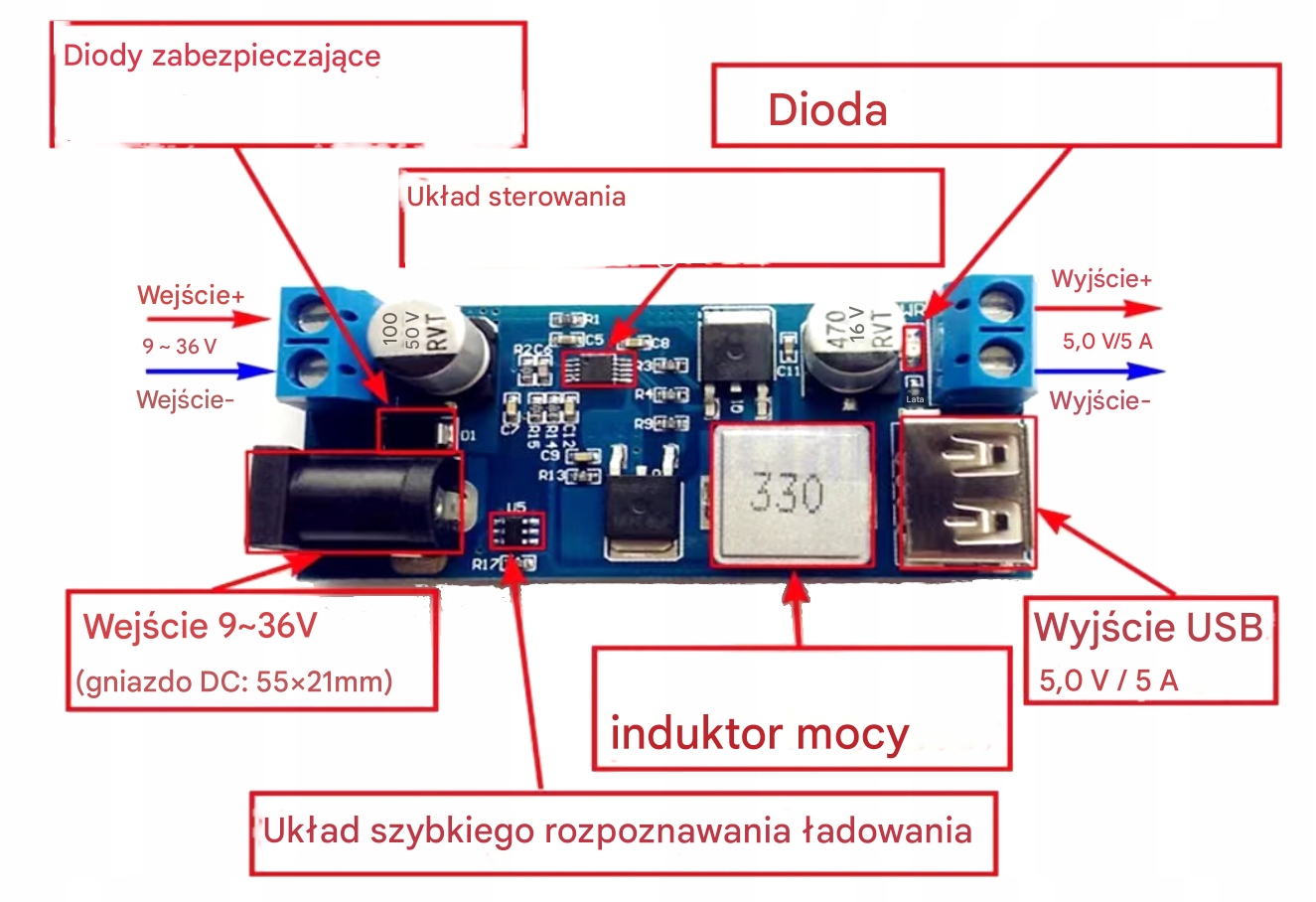

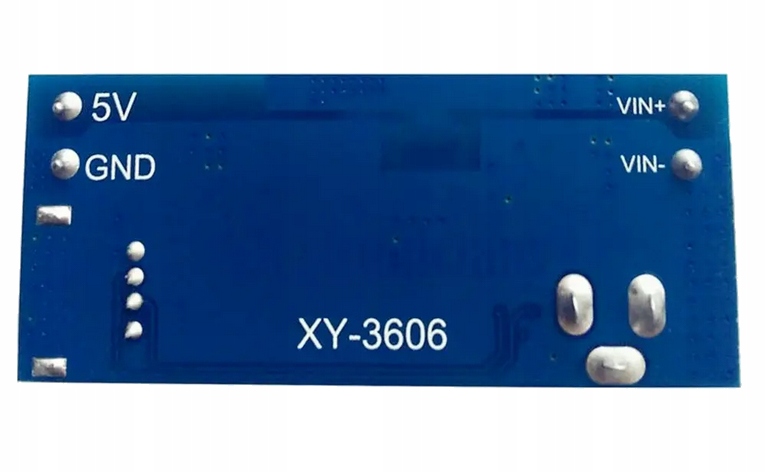

Podłączenie

| Oznaczenie / złącze | Połączenie lub funkcja |
|—|—|
| DC+ (VCC) | dodatni biegun źródła 9–36 V DC |
| DC− (GND) | ujemny biegun źródła (GND) |
| OUT+ | dodatnie wyjście, opisane jako 5 V; specyfikacja podaje 5,2 V |
| OUT− | masa wyjścia (GND) |
| USB | wyjście USB; źródło deklaruje funkcję szybkiego ładowania |
| Gniazdo DC 5,5 × 2,1 mm | obecność złącza jest podana, ale jego kierunek i funkcja wymagają weryfikacji |

Kompatybilność

• Arduino, ESP32 i Raspberry Pi jako przykładowe odbiorniki wymienione w materiale; zgodność zależy od dopuszczalnego napięcia i poboru prądu danego urządzenia
• urządzenia USB, z uwzględnieniem wymagań napięciowych odbiornika

Informacje bezpieczeństwa

• Montaż i podłączenie powinny być wykonywane przez osobę z odpowiednią wiedzą lub pod jej nadzorem.
• Przed podłączeniem odłącz źródło zasilania i sprawdź polaryzację przewodów.
• Używaj wyłącznie źródła napięcia stałego w zakresie 9–36 V.
• Dobierz obciążenie do limitów prądu i mocy dla napięcia wejściowego.
• Zabezpiecz moduł przed przypadkowym dotknięciem przewodzących części, zwarciem i naprężeniami mechanicznymi.
• W instalacji pojazdu zadbaj o właściwe mocowanie, ochronę elektryczną i obudowę; źródło zaleca także rozważenie filtra LC i bezpiecznika.
• Zapewnij warunki pracy odpowiednie dla nieosłoniętego modułu elektronicznego; materiał nie podaje odporności na wodę, pył ani temperaturę.

Ostrzeżenia

• Nie podłączaj napięcia niższego niż 9 V ani wyższego niż 36 V DC.
• Nie zamieniaj polaryzacji wejścia; deklarowane zabezpieczenie przed odwrotnym podłączeniem nie zastępuje prawidłowego montażu.
• Nie przekraczaj maksymalnego prądu i mocy dla danego zakresu napięcia wejściowego.
• Wyjście opisano niejednolicie jako 5 V i 5,2 V. Nie podłączaj bez weryfikacji urządzeń, które nie tolerują 5,2 V.
• Nie zakładaj, że gniazdo DC jest wejściem lub wyjściem — jego funkcja wymaga potwierdzenia.
• Nie używaj niezabezpieczonego modułu w miejscu narażonym na wilgoć, zabrudzenia, drgania lub przypadkowe zwarcie.

Przeznaczenie produktu

• przetwarzanie napięcia stałego 9–36 V na wyjście opisane jako 5,2 V
• projekty edukacyjne, prototypowe i DIY niskiego napięcia
• zasilanie kompatybilnych układów elektronicznych i urządzeń USB
• budowa dodatkowego układu zasilania w pojeździe po zastosowaniu odpowiedniej obudowy i zabezpieczeń

Zastosowania wykluczone

• nie jest samodzielnym, kompletnym urządzeniem do montażu w pojeździe bez właściwego zabezpieczenia i obudowy
• nie stosować w urządzeniach medycznych ani systemach, których awaria może zagrażać życiu lub zdrowiu
• nie stosować bezpośrednio w instalacjach sieciowych ani do pracy z napięciem przemiennym
• nie podłączać odbiorników wymagających parametrów wykraczających poza napięcie, prąd lub moc modułu

Zawartość zestawu

• 1 × przetwornica USB step-down 9–36 V

Najczęstsze pytania

Jakie napięcie wejściowe obsługuje moduł?
Wejście wymaga napięcia stałego 9–36 V.

Jakie jest napięcie wyjściowe?
Specyfikacja podaje 5,2 V, natomiast część opisu określa je jako 5 V. Przed podłączeniem wrażliwego odbiornika należy zweryfikować napięcie.

Jaki prąd może dostarczyć przetwornica?
Maksymalnie 6 A przy wejściu 9–24 V, 5 A przy 24–32 V oraz 3,5 A przy 32–36 V. Podane wartości mocy wynoszą odpowiednio 30 W, 25 W i 18 W.

Czy można zasilać moduł z akumulatora 12 V lub 24 V?
Tak, oba napięcia mieszczą się w podanym zakresie wejściowym 9–36 V DC.

Czy moduł ma zabezpieczenie przed odwrotnym podłączeniem?
Materiał źródłowy deklaruje zabezpieczenie przed odwrotną polaryzacją. Należy mimo to podłączać przewody zgodnie z oznaczeniami.

Czy można użyć modułu w motocyklu lub samochodzie?
Może stanowić bazę układu zasilania lub ładowania USB, ale wymaga właściwej obudowy i zabezpieczenia mechanicznego oraz elektrycznego.

O produkcie

Moduł obniża napięcie stałe z zakresu 9–36 V, aby zasilać kompatybilne odbiorniki przez port USB lub zaciski wyjściowe. Może być wykorzystany w prototypach elektroniki oraz jako element dodatkowego układu zasilania w pojeździe. Przy montażu narażonym na drgania lub warunki zewnętrzne potrzebne są odpowiednia obudowa i zabezpieczenia. W danych występuje rozbieżność: specyfikacja podaje 5,2 V, a część opisu 5 V.

Dlaczego warto

• szeroki zakres wejściowy 9–36 V DC
• port USB i wyjście na zaciskach śrubowych
• deklarowane zabezpieczenie przed odwrotną polaryzacją
• maksymalny prąd wyjściowy do 6 A w podanym zakresie wejściowym 9–24 V
• niewielkie wymiary: 63 × 27 × 10 mm
• dioda sygnalizująca pracę
