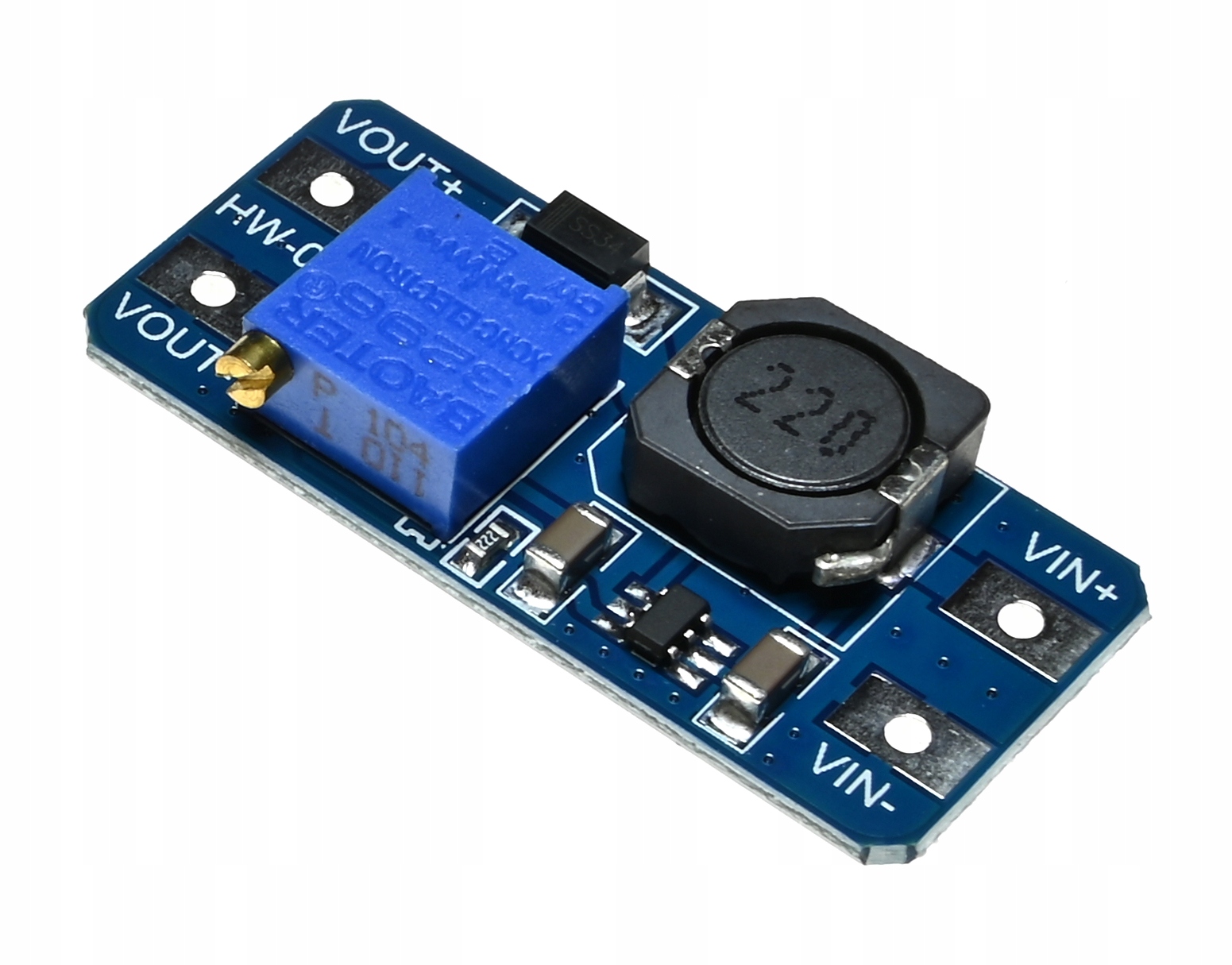

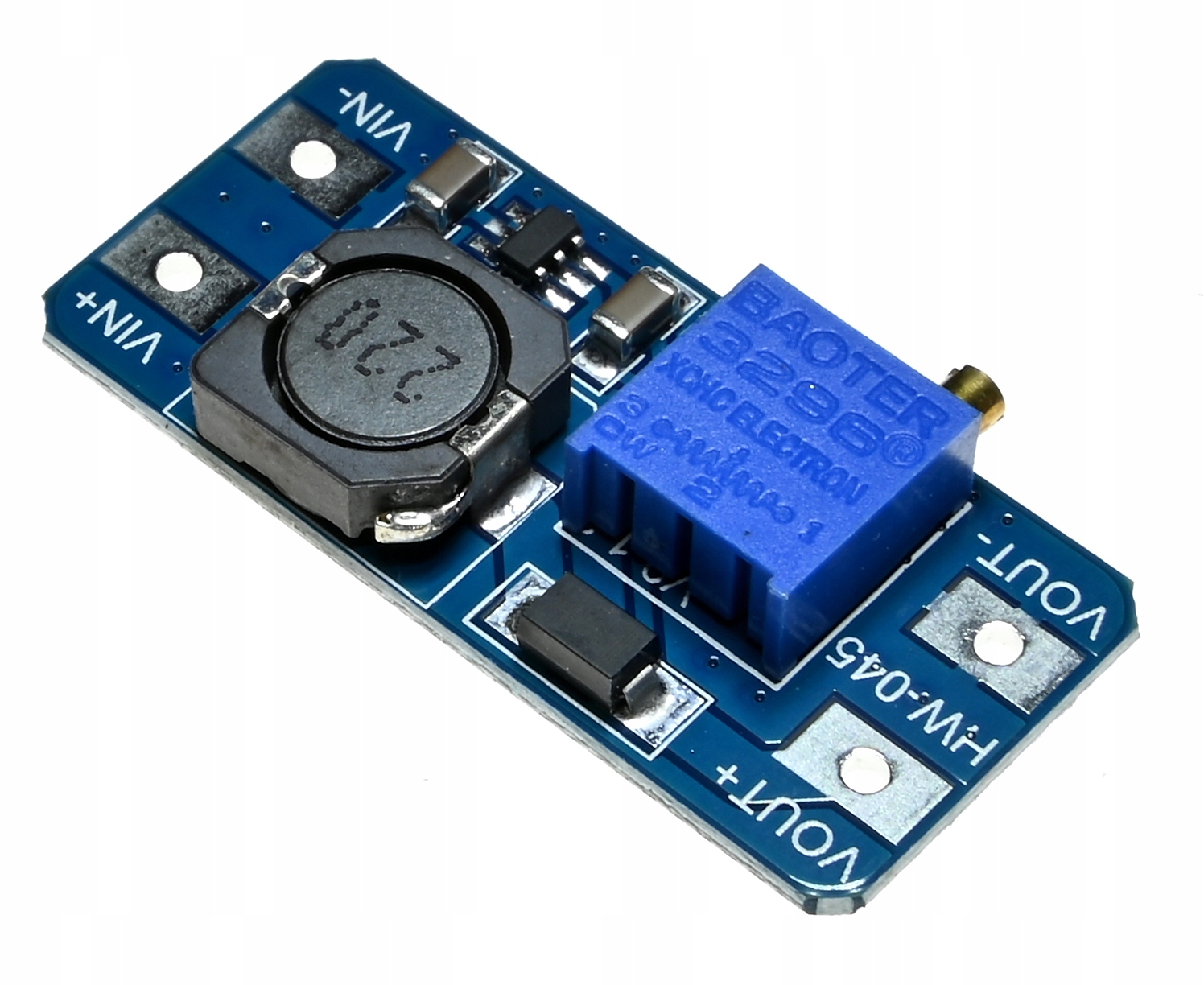

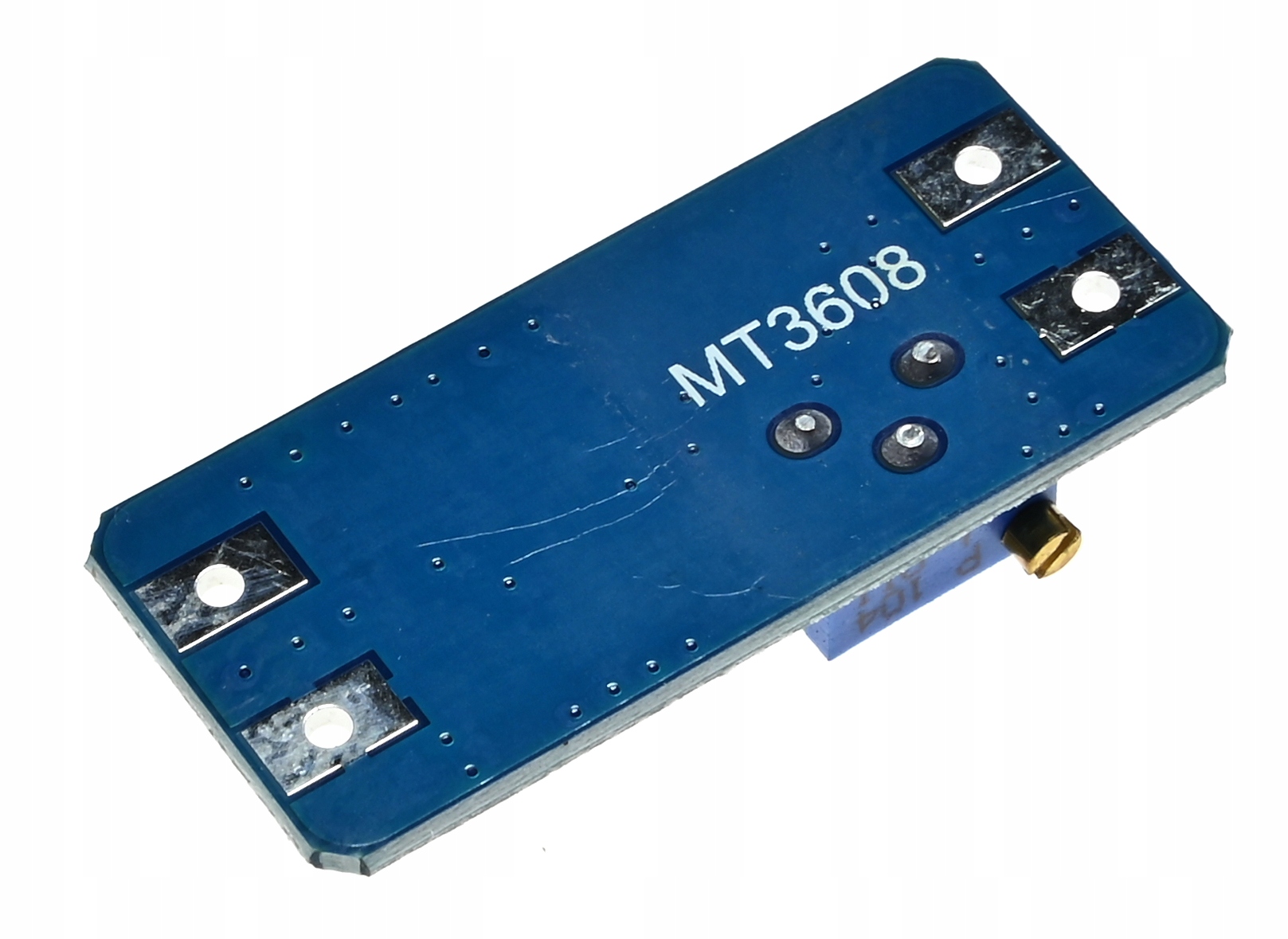

IMZ Przetwornica MT3608 2A Step-Up DC/DC

Opis produktu

Moduł MT3608 podwyższa napięcie stałe z zakresu 2–24 V do regulowanego napięcia wyjściowego 5–28 V DC. Napięcie ustawia się potencjometrem; deklarowany maksymalny prąd wyjściowy wynosi 2 A.

Cechy produktu

• przetwornica DC-DC podwyższająca napięcie
• napięcie wejściowe 2–24 V DC
• regulowane napięcie wyjściowe 5–28 V DC
• prąd wyjściowy do 2 A
• regulacja potencjometrem wieloobrotowym
• deklarowana sprawność do 93%
• wymiary 37 × 17,3 mm

Cechy szczegółowe

• Funkcja step-up: pozwala uzyskać wyższe napięcie stałe niż napięcie wejściowe.
• Regulowane wyjście 5–28 V DC: umożliwia dobór napięcia do zasilanego układu.
• Potencjometr wieloobrotowy: służy do ustawienia napięcia wyjściowego.
• Prąd wyjściowy do 2 A: określa podaną przez sprzedawcę maksymalną wartość prądu.
• Kompaktowe wymiary 37 × 17,3 mm: ułatwiają umieszczenie modułu w projekcie.

Zastosowanie

• uzyskiwanie napięć 9 V, 12 V, 15 V, 18 V lub 24 V z odpowiedniego źródła DC
• prototypowanie układów z Arduino, ESP32 lub Raspberry Pi, po sprawdzeniu wymagań zasilania
• zasilanie kamer, czujników i modułów radiowych zgodnych z ustawionym napięciem i dostępnym prądem
• projekty DIY i hobbystyczne wymagające podwyższenia napięcia

Specyfikacja techniczna

• typ: przetwornica DC-DC step-up
• układ: MT3608
• napięcie wejściowe: 2–24 V DC
• napięcie wyjściowe: regulowane, 5–28 V DC
• prąd wyjściowy: do 2 A
• sprawność: do 93% (wartość deklarowana w materiale źródłowym)
• regulacja: potencjometr wieloobrotowy
• wymiary: 37 × 17,3 mm

Zasilanie

Moduł wymaga zasilania napięciem stałym 2–24 V podanym na wejście VCC i GND. Napięcie wyjściowe ustawia się potencjometrem i wynosi ono 5–28 V DC. Przed podłączeniem odbiornika należy zmierzyć napięcie wyjściowe i ustawić wartość odpowiednią dla zasilanego urządzenia. Dostępny prąd zależy od warunków pracy; 2 A to maksymalna wartość podana w materiale źródłowym.

Instrukcja

1. Podłącz źródło napięcia stałego o wartości z zakresu 2–24 V do wejścia VCC i GND, zachowując polaryzację.
2. Nie podłączaj jeszcze odbiornika. Podłącz miernik do wyjść OUT+ i OUT−.
3. Ustaw napięcie wyjściowe potencjometrem. Materiał źródłowy podaje, że obrót przeciwnie do ruchu wskazówek zegara zwiększa napięcie; regulacja może wymagać wielu obrotów. Przed pierwszym użyciem zaleca także wykonanie co najmniej 10 obrotów w tym kierunku.
4. Sprawdź miernikiem ustawione napięcie i upewnij się, że mieści się w zakresie 5–28 V DC oraz odpowiada wymaganiom odbiornika.
5. Wyłącz zasilanie, podłącz odbiornik do OUT+ i OUT−, a następnie ponownie uruchom układ.
6. Nie przekraczaj zakresu napięcia wejściowego, napięcia wyjściowego ani deklarowanego maksymalnego prądu. Monitoruj temperaturę modułu podczas pracy.

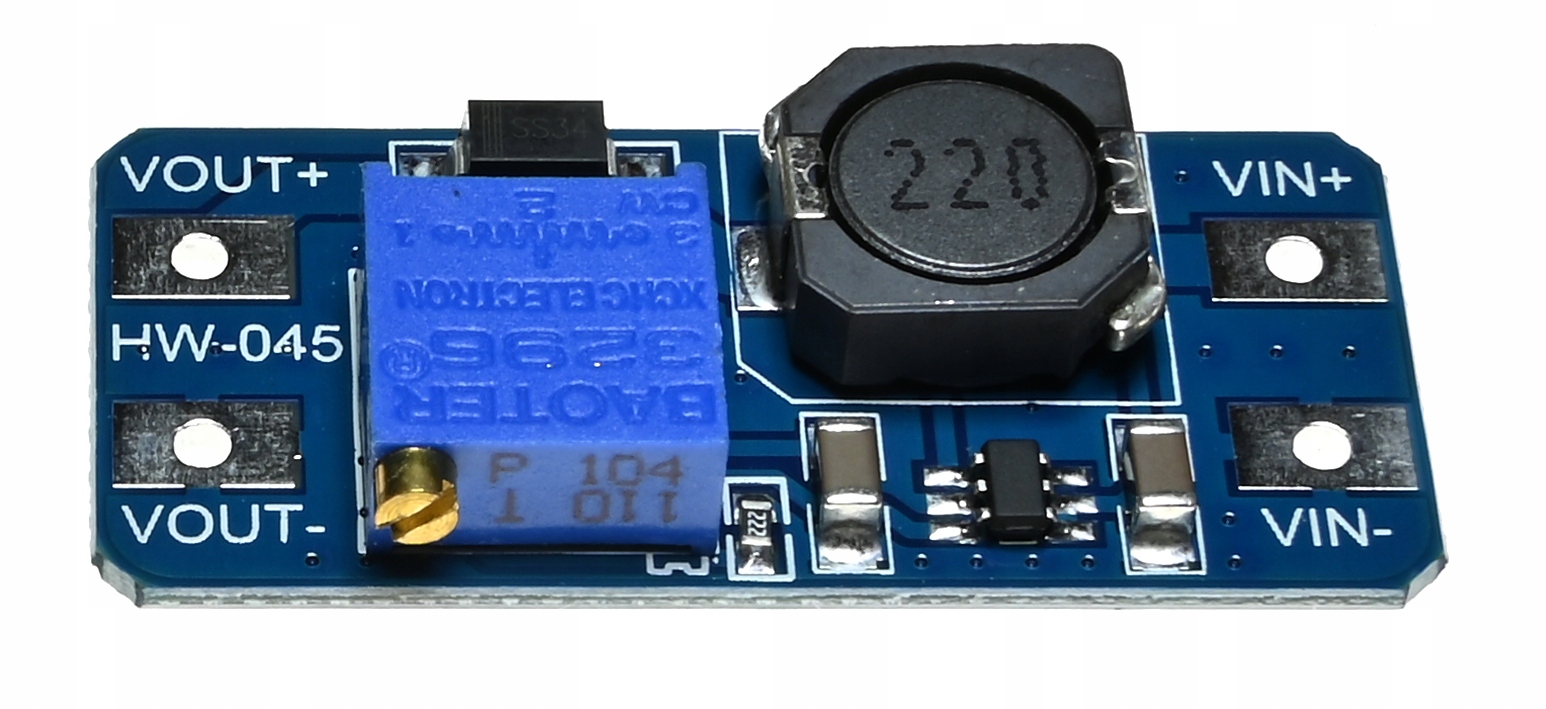

Podłączenie

| Oznaczenie | Połączenie |
|—|—|
| VCC | dodatni przewód wejściowego zasilania 2–24 V DC |
| GND | masa wejściowa |
| OUT+ | dodatnie wyjście 5–28 V DC |
| OUT− | masa wyjściowa |

Potencjometr służy do regulacji napięcia wyjściowego. Według materiału źródłowego obrót przeciwnie do ruchu wskazówek zegara zwiększa napięcie.

Kompatybilność

• Arduino – do wykorzystania w prototypach po dopasowaniu napięcia i prądu zasilania
• ESP32 – do wykorzystania w prototypach po dopasowaniu napięcia i prądu zasilania
• Raspberry Pi – do wykorzystania w prototypach po dopasowaniu napięcia i prądu zasilania

Informacje bezpieczeństwa

• Używaj modułu w niskonapięciowych układach DC, w zakresie wejściowym 2–24 V.
• Przed podłączeniem odbiornika sprawdź miernikiem napięcie wyjściowe i upewnij się, że jest zgodne z wymaganiami odbiornika.
• Zachowaj prawidłową polaryzację połączeń i zabezpiecz odsłonięte przewody przed przypadkowym zwarciem.
• Montuj i zmieniaj połączenia przy odłączonym zasilaniu.
• Zapewnij warunki odprowadzania ciepła i przerwij pracę, jeśli moduł lub przewody nadmiernie się nagrzewają.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.

Ostrzeżenia

• Nie podawaj na wejście napięcia wyższego niż 24 V DC ani niższego niż 2 V DC.
• Nie ustawiaj napięcia wyjściowego poza zakresem 5–28 V DC.
• Nie zakładaj, że moduł może stale dostarczać 2 A w każdych warunkach; jest to maksymalna wartość podana w materiale źródłowym.
• Nie podłączaj odbiornika przed sprawdzeniem napięcia wyjściowego miernikiem.
• Nie dopuść do zwarcia wyjścia ani odwrotnego podłączenia biegunów.
• Nie podłączaj napięcia sieciowego AC do wejścia modułu.

Przeznaczenie produktu

• edukacyjne i hobbystyczne projekty elektroniczne
• prototypowanie niskonapięciowych układów DC
• podwyższanie napięcia w urządzeniach i modułach zgodnych z parametrami przetwornicy

Zastosowania wykluczone

• nie jest przeznaczona do bezpośredniego zasilania z sieci 230 V AC
• nie należy stosować jej w urządzeniach medycznych ani systemach bezpieczeństwa życia
• nie należy używać jej do zasilania odbiorników wymagających napięcia, prądu lub warunków pracy niezgodnych z podanymi parametrami

Zawartość zestawu

• moduł przetwornicy MT3608

Najczęstsze pytania

Czy moduł podwyższa napięcie?
Tak. Jest to przetwornica DC-DC typu step-up, przeznaczona do zwiększania napięcia stałego.

Jak ustawić napięcie wyjściowe?
Napięcie reguluje się potencjometrem wieloobrotowym. Ustawioną wartość należy sprawdzić miernikiem przed podłączeniem odbiornika.

Jakie napięcia obsługuje moduł?
Zakres wejściowy wynosi 2–24 V DC, a regulowane napięcie wyjściowe 5–28 V DC.

Czy moduł może dostarczyć 2 A?
Materiał źródłowy podaje prąd wyjściowy do 2 A. Nie określa jednak warunków, w których wartość maksymalna jest osiągalna, dlatego należy uwzględnić warunki pracy i temperaturę modułu.

Czy moduł można wykorzystać z Arduino, ESP32 lub Raspberry Pi?
Jest wskazany do prototypowania z tymi platformami. Przed podłączeniem należy ustawić napięcie odpowiednie dla konkretnej płytki i sprawdzić jej wymagania dotyczące zasilania.

O produkcie

MT3608 to niewielki moduł do podwyższania napięcia stałego w prototypach i projektach DIY. Potencjometr pozwala dopasować napięcie wyjściowe do zasilanego układu, a wyprowadzenia VCC, GND, OUT+ i OUT− ułatwiają włączenie przetwornicy do obwodu. Przed podłączeniem odbiornika warto ustawić i zmierzyć napięcie bez obciążenia.

Dlaczego warto

• regulowane napięcie wyjściowe 5–28 V DC
• szeroki podany zakres napięcia wejściowego 2–24 V DC
• regulacja potencjometrem wieloobrotowym
• kompaktowe wymiary 37 × 17,3 mm
• zastosowanie w prototypach i projektach DIY
