Opis produktu

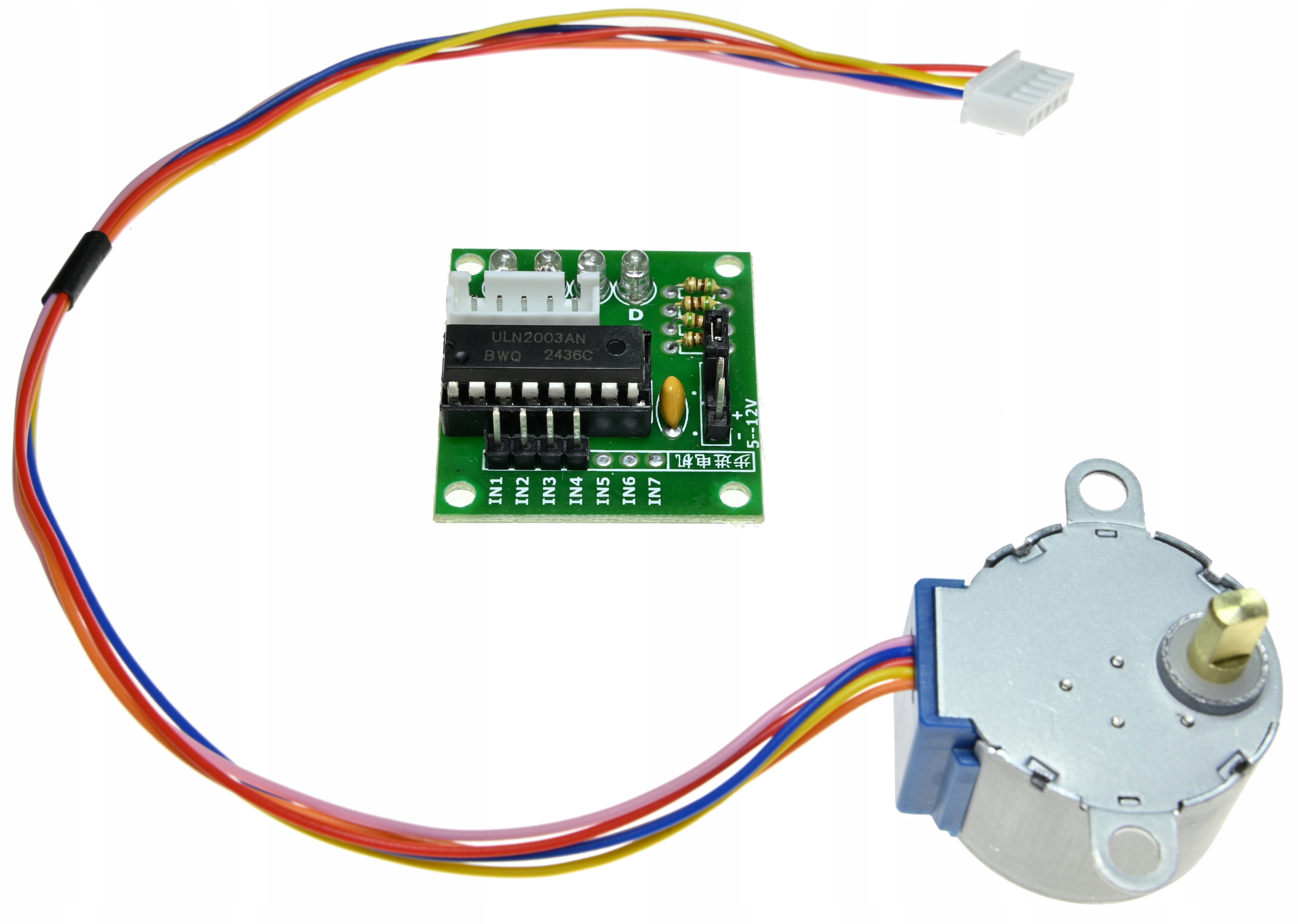

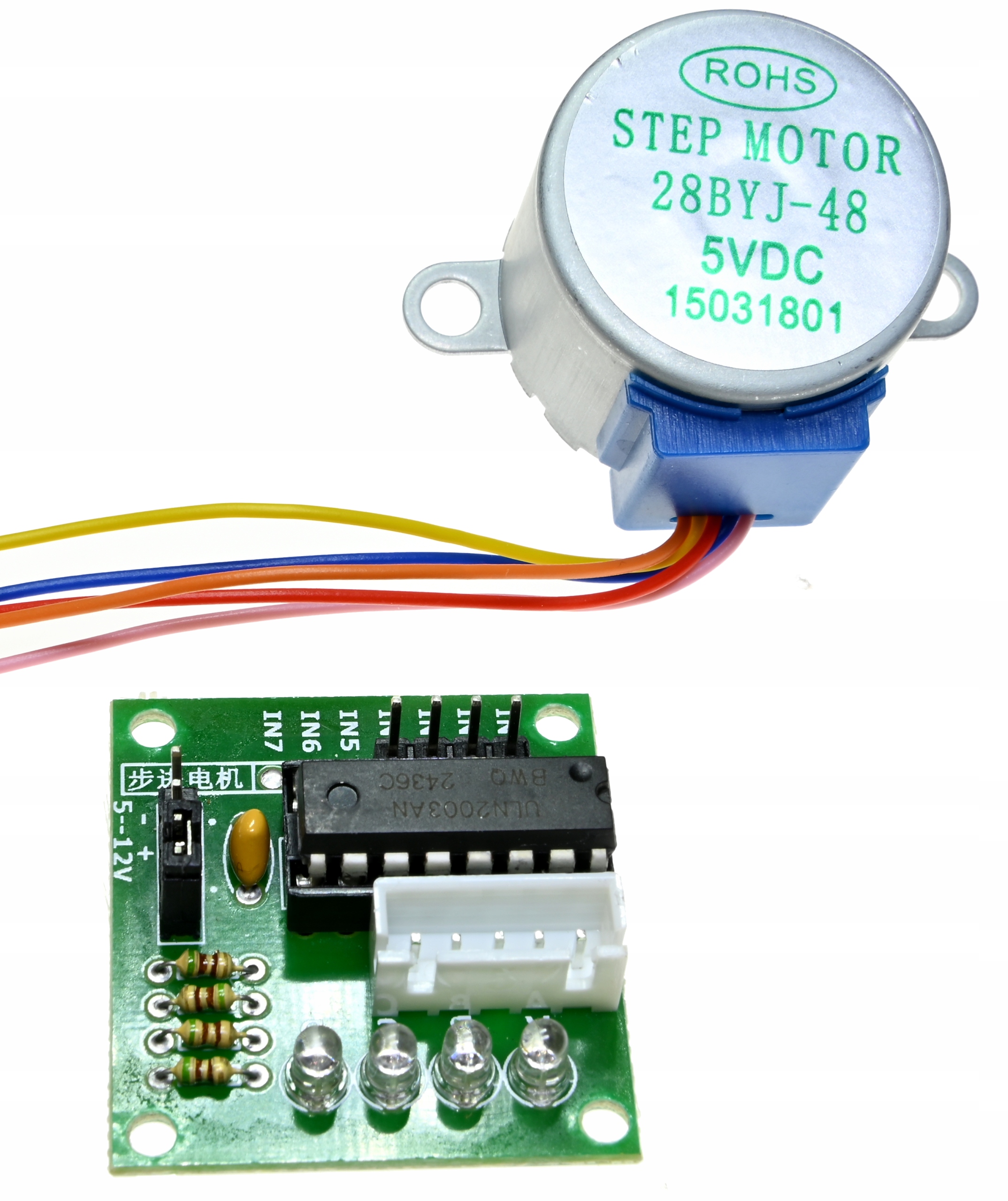

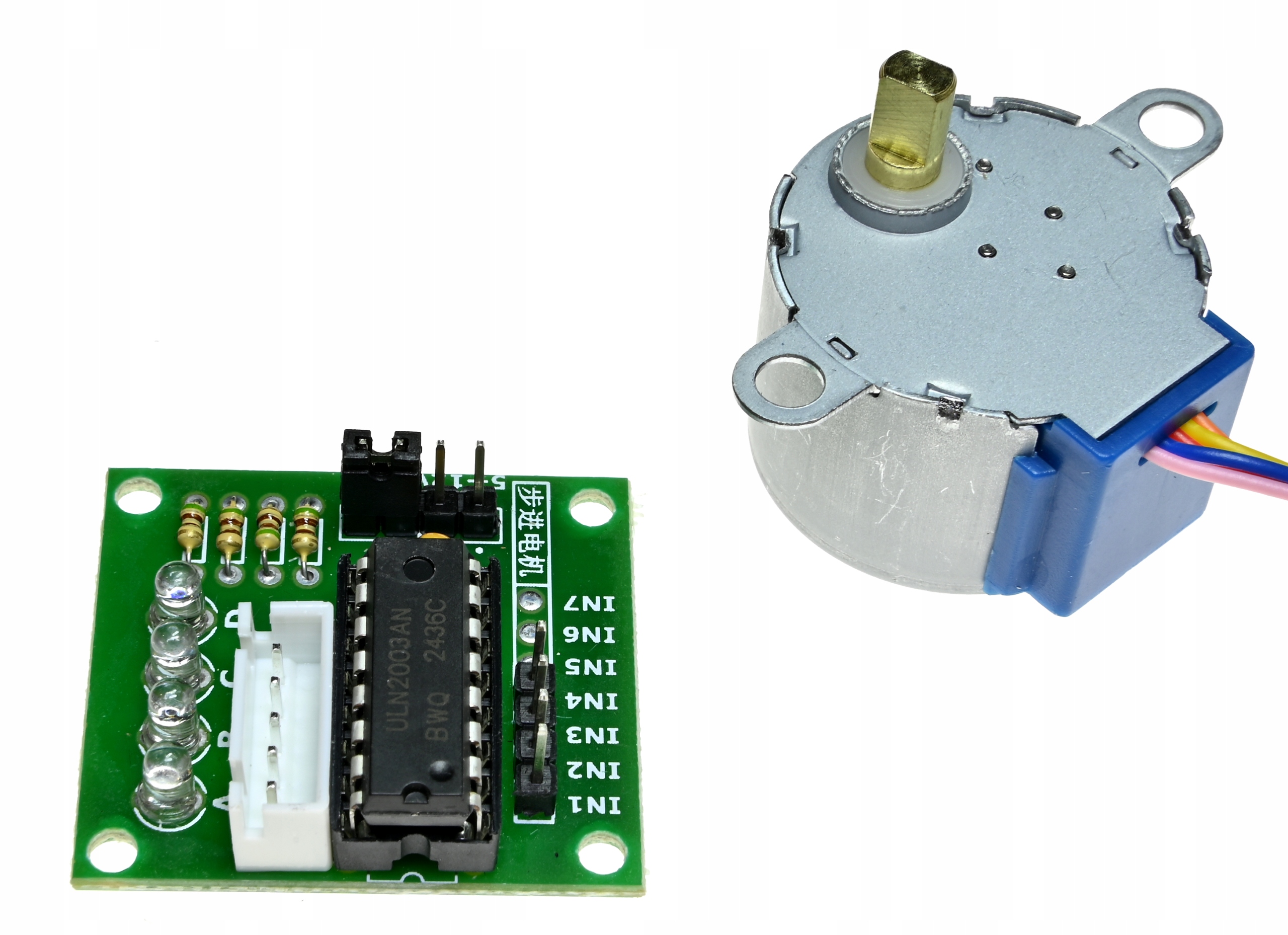

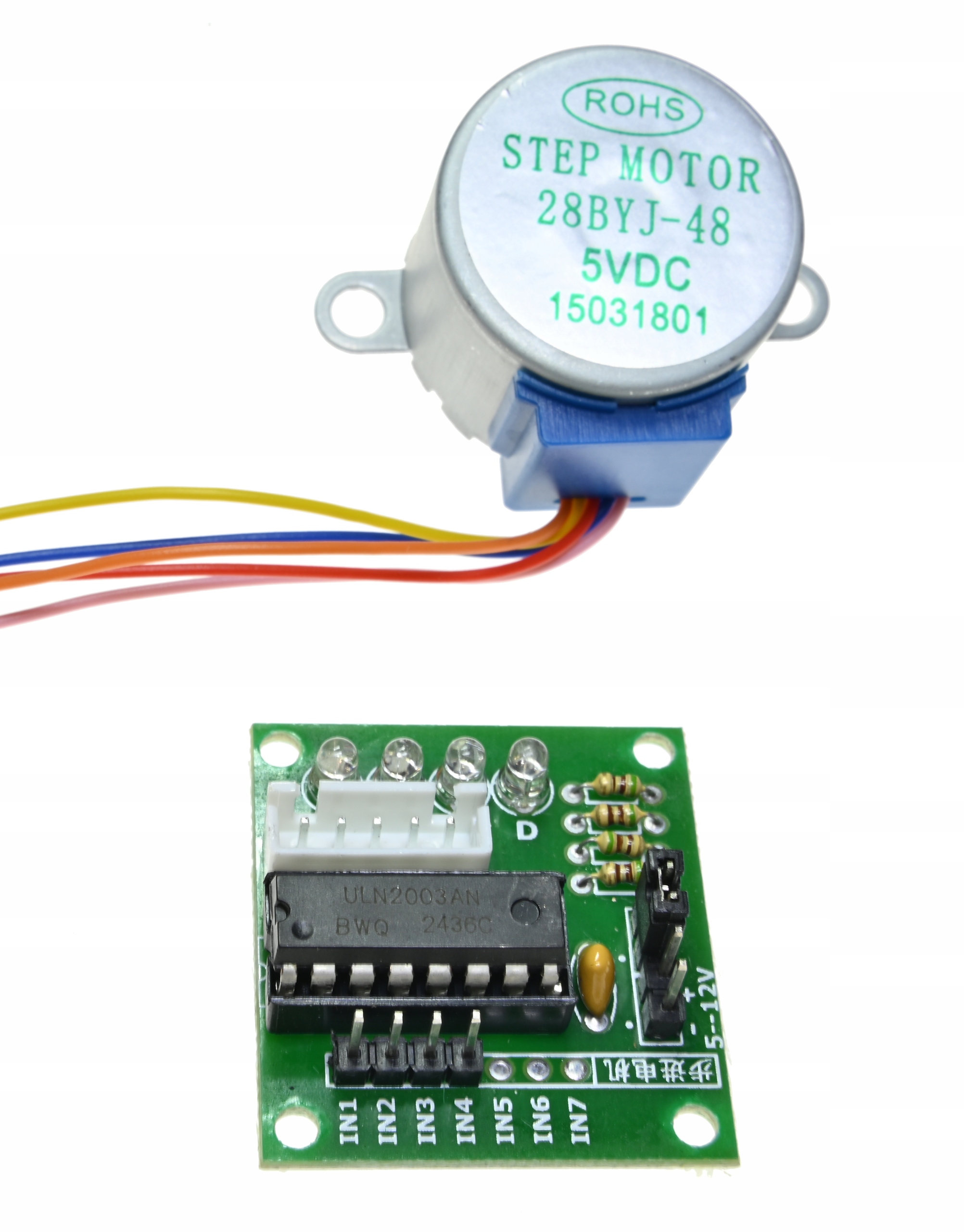

Zestaw zawiera silnik krokowy 28BYJ-48 5 V DC oraz płytkę sterującą ULN2003AN z czterema diodami LED sygnalizującymi fazy A–D. Sterowanie odbywa się przez wejścia IN1–IN4 modułu, a silnik łączy się z płytką za pomocą złącza 5-pin.
Cechy produktu
- silnik krokowy 28BYJ-48
- napięcie zasilania 5 V DC
- płytka sterująca ULN2003AN
- cztery diody LED sygnalizujące fazy
- wejścia sterujące IN1–IN4
- 5-pinowe złącze silnika
- redukcja 1/64
Cechy szczegółowe

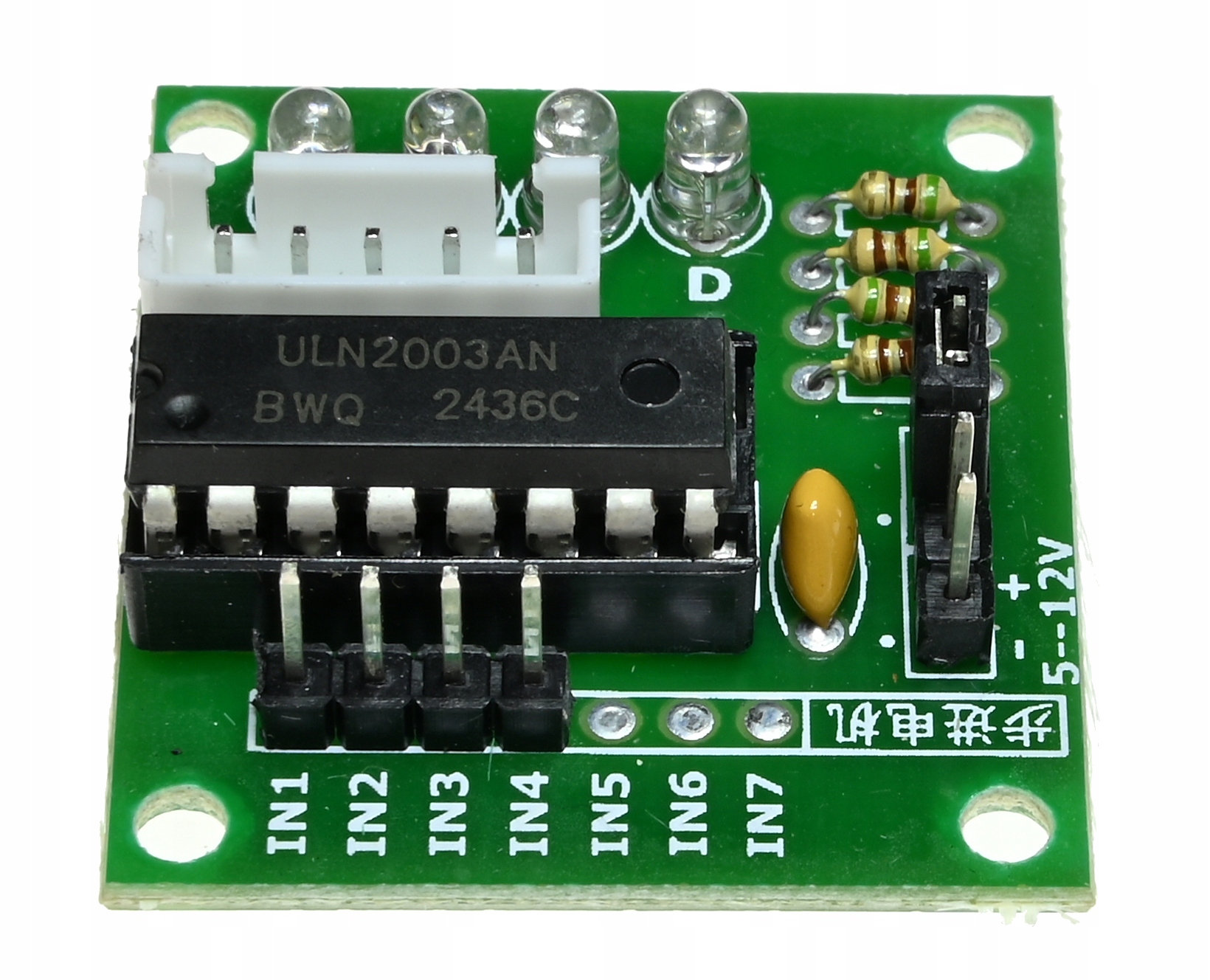

- Sterownik ULN2003AN: umożliwia sterowanie silnikiem przez wejścia IN1–IN4.
- Diody LED faz: sygnalizują stany faz A, B, C i D podczas pracy.
- 5-pinowe złącze silnika: pozwala połączyć silnik z płytką bez lutowania.
- Redukcja 1/64: przekładnia zmniejsza prędkość wyjściową silnika.
- Zasilanie 5 V DC: określone napięcie pracy zestawu według materiału źródłowego.
Zastosowanie
- nauka sterowania silnikiem krokowym
- prototypowanie układów elektronicznych
- proste mechanizmy obrotowe i dozujące
- roboty edukacyjne
- eksperymentalne mechanizmy rolet lub zasłon
- projekty miniaturowych ploterów i urządzeń CNC
Specyfikacja techniczna
- silnik: 28BYJ-48
- sterownik: ULN2003AN
- napięcie zasilania: 5 V DC
- liczba wejść sterujących: 4 (IN1–IN4)
- liczba diod LED sygnalizujących fazy: 4
- złącze silnika: 5-pin
- kąt kroku: 5,625° × 1/64, według opisu źródłowego
- redukcja: 1/64
- prąd fazy: około 60 mA przy 5 V
- średnica wału: 28 mm, według opisu źródłowego
- masa zestawu: 0,04 kg według opisu; w danych oferty podano 0,050 kg z opakowaniem — wartość do weryfikacji
Zasilanie
Według materiału źródłowego zestaw wymaga zasilania 5 V DC. Zasilanie silnika należy podać na VCC modułu, a GND połączyć z GND układu sterującego. Źródło podaje prąd fazy około 60 mA przy 5 V, ale nie określa wymaganego zapasu prądowego zasilacza.
Instrukcja
- Zamocuj silnik tak, aby jego obciążenie mechaniczne nie blokowało wału.
- Połącz 5-pinowe złącze silnika z gniazdem płytki ULN2003.
- Podłącz VCC modułu do zasilania 5 V DC, a GND modułu do masy układu sterującego.
- Podłącz wejścia IN1, IN2, IN3 i IN4 do czterech wyjść GPIO zgodnie z używaną platformą i programem.
- Wgraj program sterujący silnikiem krokowym odpowiedni dla swojej platformy. Materiał źródłowy wymienia Arduino Stepper, AccelStepper oraz gpiozero dla Raspberry Pi, ale nie podaje przypisania GPIO ani kompletnego przykładu kodu; należy ustalić je dla własnego układu.
Podłączenie
| Złącze modułu | Połączenie |
|—|—|
| VCC | zasilanie silnika 5 V DC |
| GND | GND układu sterującego |
| IN1 | GPIO sterujące, faza A |
| IN2 | GPIO sterujące, faza B |
| IN3 | GPIO sterujące, faza C |
| IN4 | GPIO sterujące, faza D |
| Złącze 5-pin | złącze silnika 28BYJ-48 |
Kompatybilność
- Arduino
- Raspberry Pi
- ESP32
Informacje bezpieczeństwa
- Przed podłączeniem sprawdź polaryzację zasilania i zgodność napięcia z wymaganym 5 V DC.
- Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
- Używaj modułu w suchym miejscu, z dala od cieczy i przewodzących zanieczyszczeń.
- Zabezpiecz przewody i ruchome elementy, aby ograniczyć ryzyko zwarcia, zaplątania lub przycięcia.
- Produkt zawiera małe elementy elektroniczne; przechowuj je poza zasięgiem małych dzieci.
Ostrzeżenia
- Nie podłączaj modułu do napięcia innego niż podane 5 V DC.
- Nie zamieniaj polaryzacji VCC i GND.
- Nie zwieraj wyjść ani przewodów zasilania.
- Nie zakładaj, że GPIO dowolnej platformy może bezpośrednio zasilić silnik; zasilanie silnika podłącz do VCC modułu zgodnie z opisem.
- Nie używaj silnika przy zablokowanym wale ani z obciążeniem przekraczającym możliwości mechaniczne układu.
Przeznaczenie produktu
- edukacja i nauka sterowania silnikami krokowymi
- prototypy i projekty DIY niskonapięciowe
- eksperymentalne mechanizmy i roboty edukacyjne
Zastosowania wykluczone
- zastosowania medyczne lub podtrzymujące życie
- systemy bezpieczeństwa, których awaria może spowodować obrażenia lub szkody
- instalacje sieciowe i zastosowania wymagające pracy przy napięciu sieciowym
- urządzenia produkcyjne lub inne zastosowania wymagające potwierdzonych parametrów, których materiał źródłowy nie podaje
Zawartość zestawu
- silnik krokowy 28BYJ-48 5 V DC
- płytka sterująca ULN2003AN z diodami LED
Najczęstsze pytania
Jakie napięcie zasilania jest wymagane?
Materiał źródłowy podaje 5 V DC.
Jak podłączyć silnik do płytki?
Silnik łączy się z modułem przez 5-pinowe złącze.
Do czego służą diody LED na płytce?
Sygnalizują fazy A, B, C i D.
Z jakimi platformami zestaw jest wymieniony jako kompatybilny?
Źródło wymienia Arduino, Raspberry Pi i ESP32. Przypisanie pinów oraz sposób programowania trzeba dobrać do używanej platformy.
O produkcie
Silnik 28BYJ-48 z płytką ULN2003AN to zestaw do eksperymentów z ruchem krokowym. Cztery wejścia sterujące i diody sygnalizujące fazy pozwalają obserwować działanie sterowania, a 5-pinowe złącze łączy silnik z płytką bez lutowania. Zestaw można wykorzystać w projektach edukacyjnych, prostych mechanizmach obrotowych i prototypach; przed zastosowaniem w konkretnym urządzeniu należy sprawdzić jego wymagania mechaniczne i elektryczne.
Dlaczego warto
- silnik i płytka sterująca w jednym zestawie
- sterownik ULN2003AN z czterema wskaźnikami LED faz
- złącze 5-pin do połączenia silnika z płytką
- określone zasilanie 5 V DC
- materiał źródłowy wymienia Arduino, Raspberry Pi i ESP32
