Wyświetlacz OLED 1,3

Opis produktu

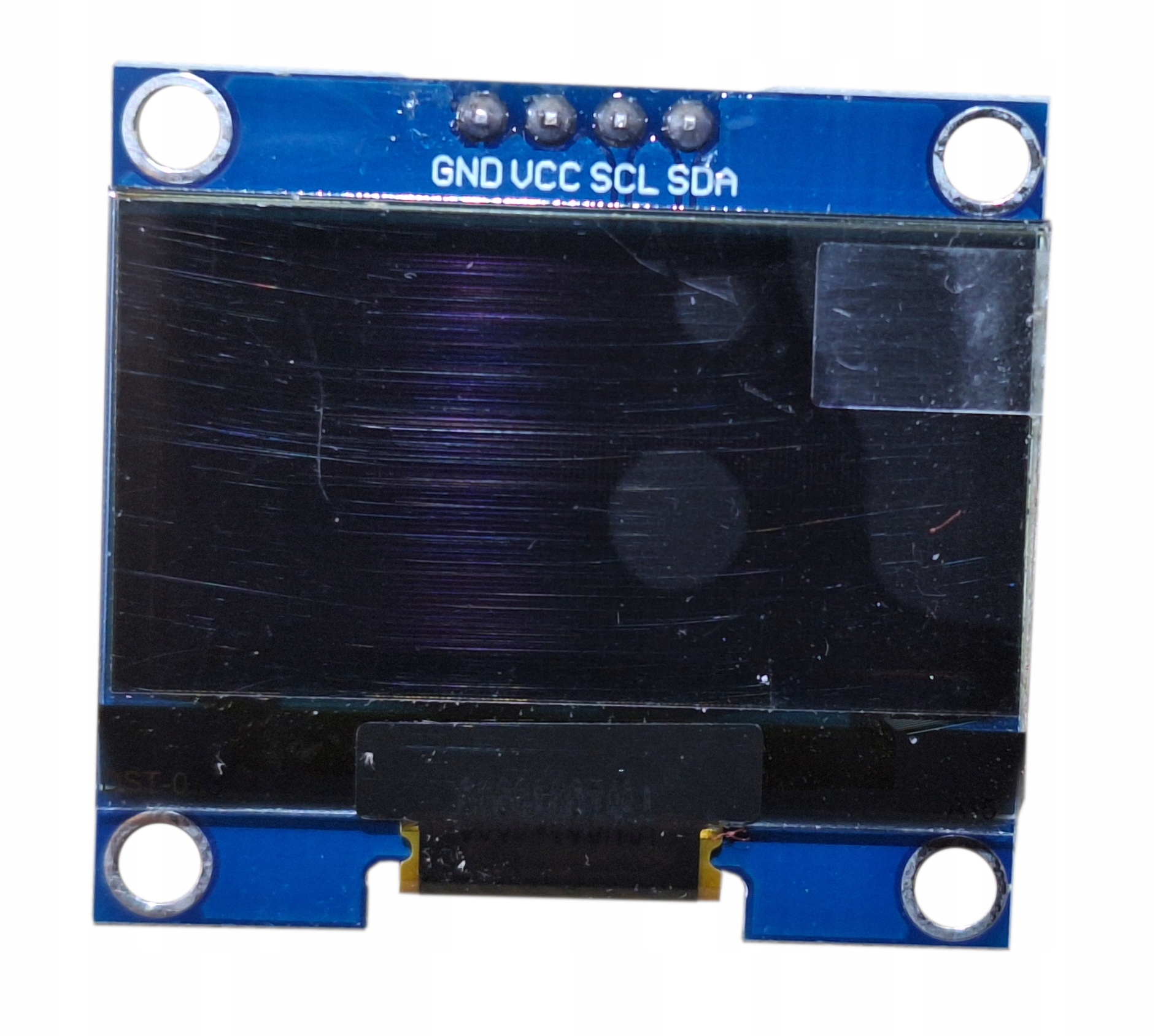

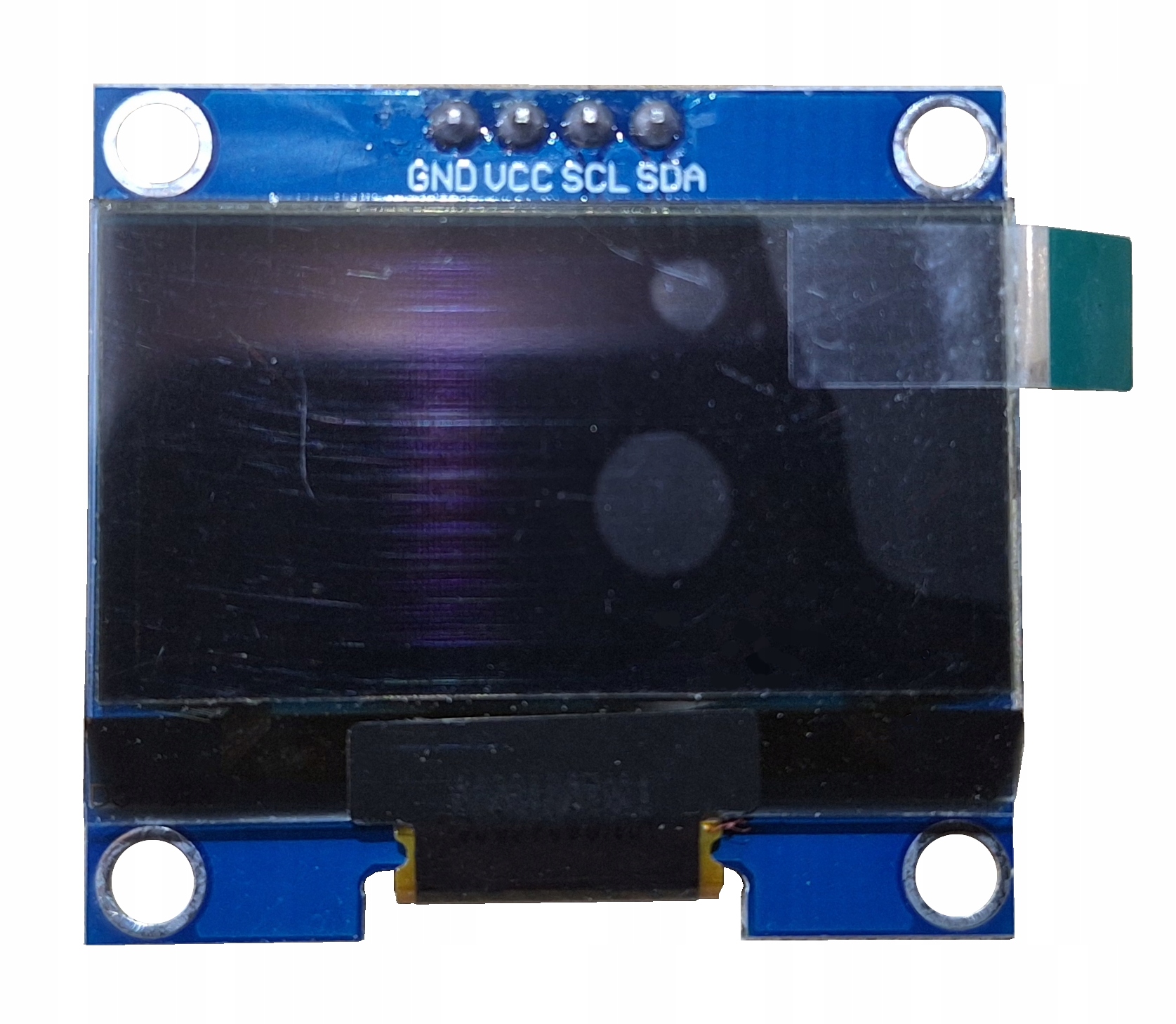

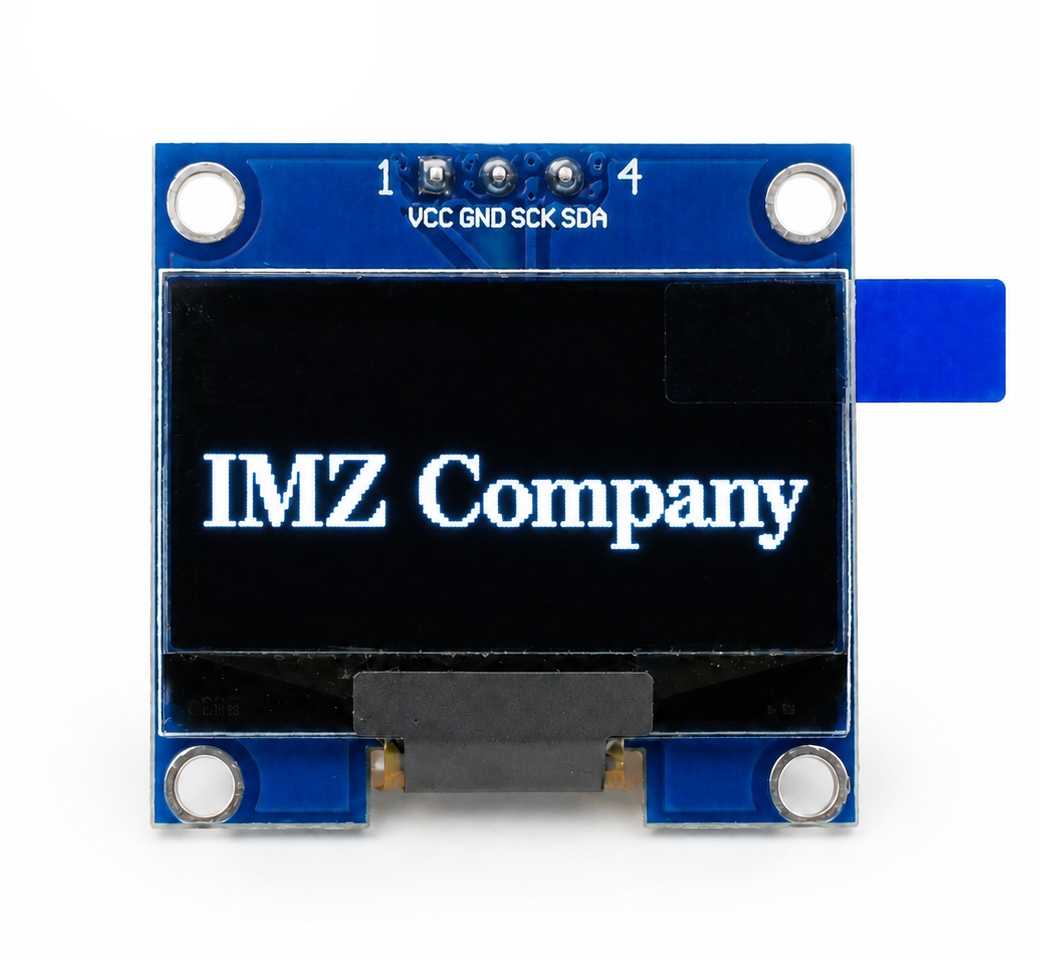

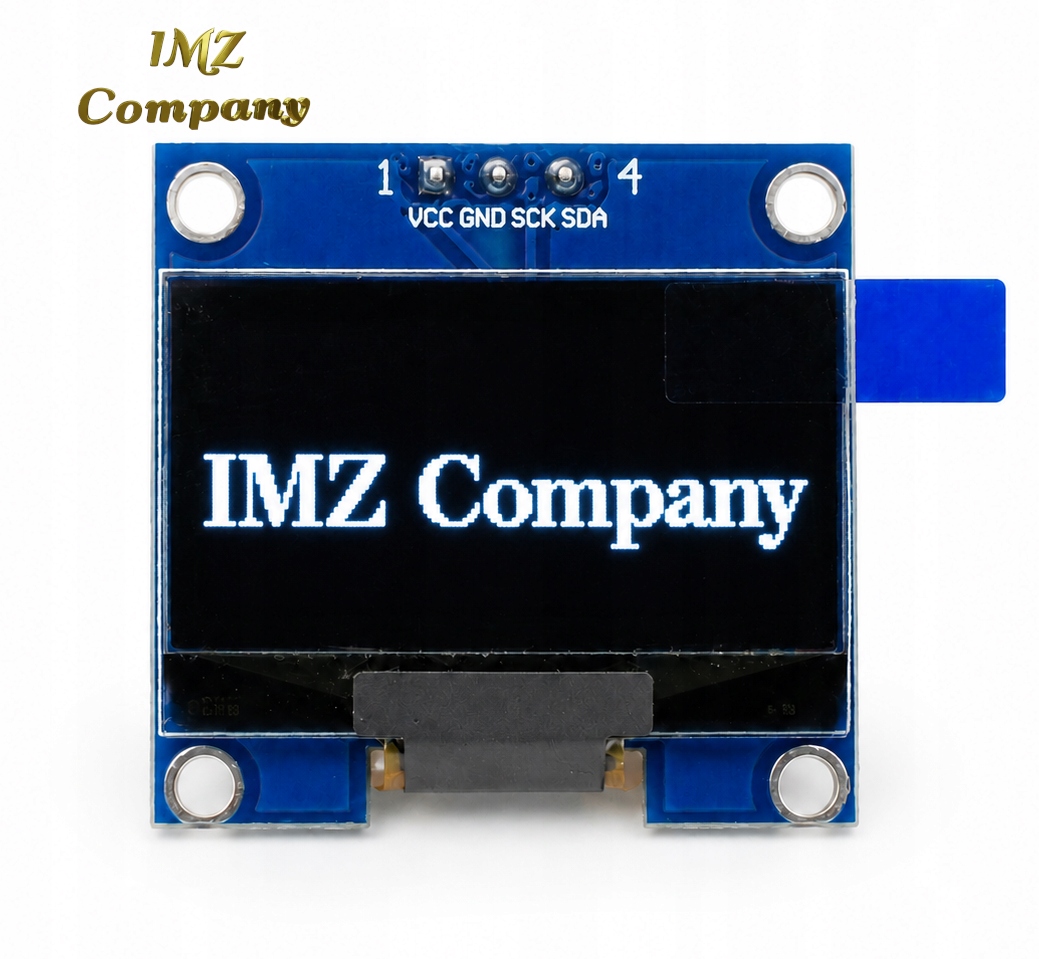

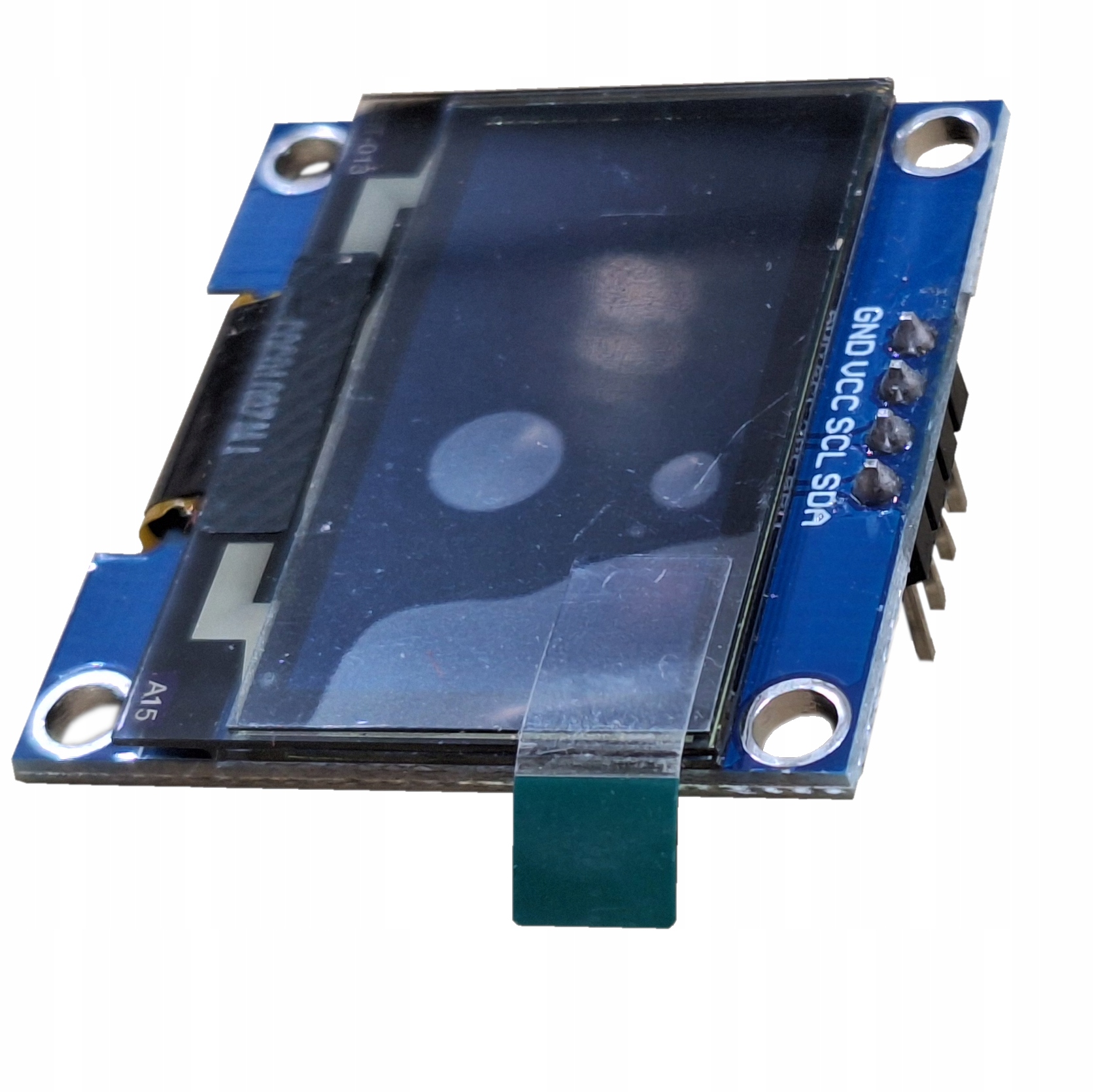

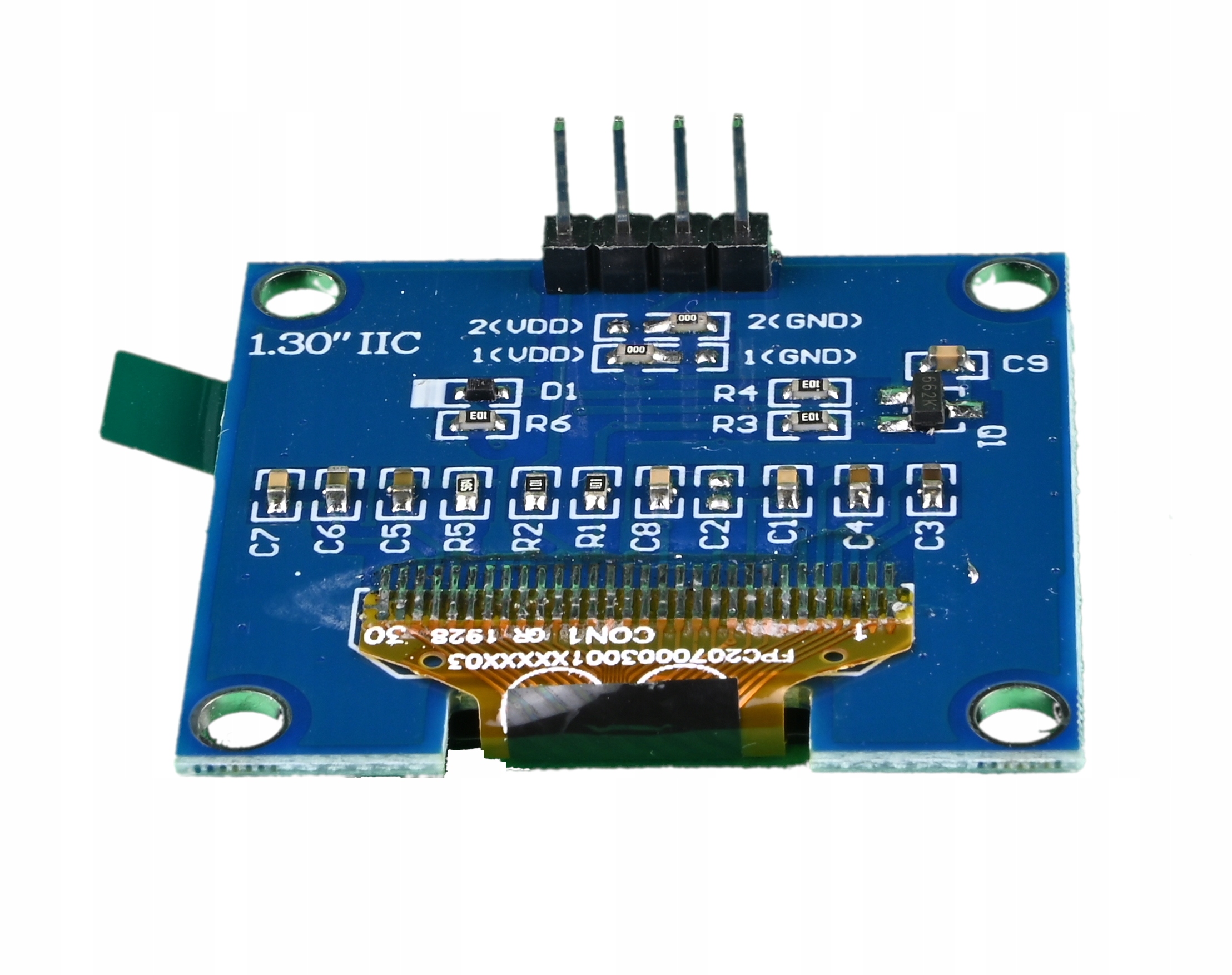

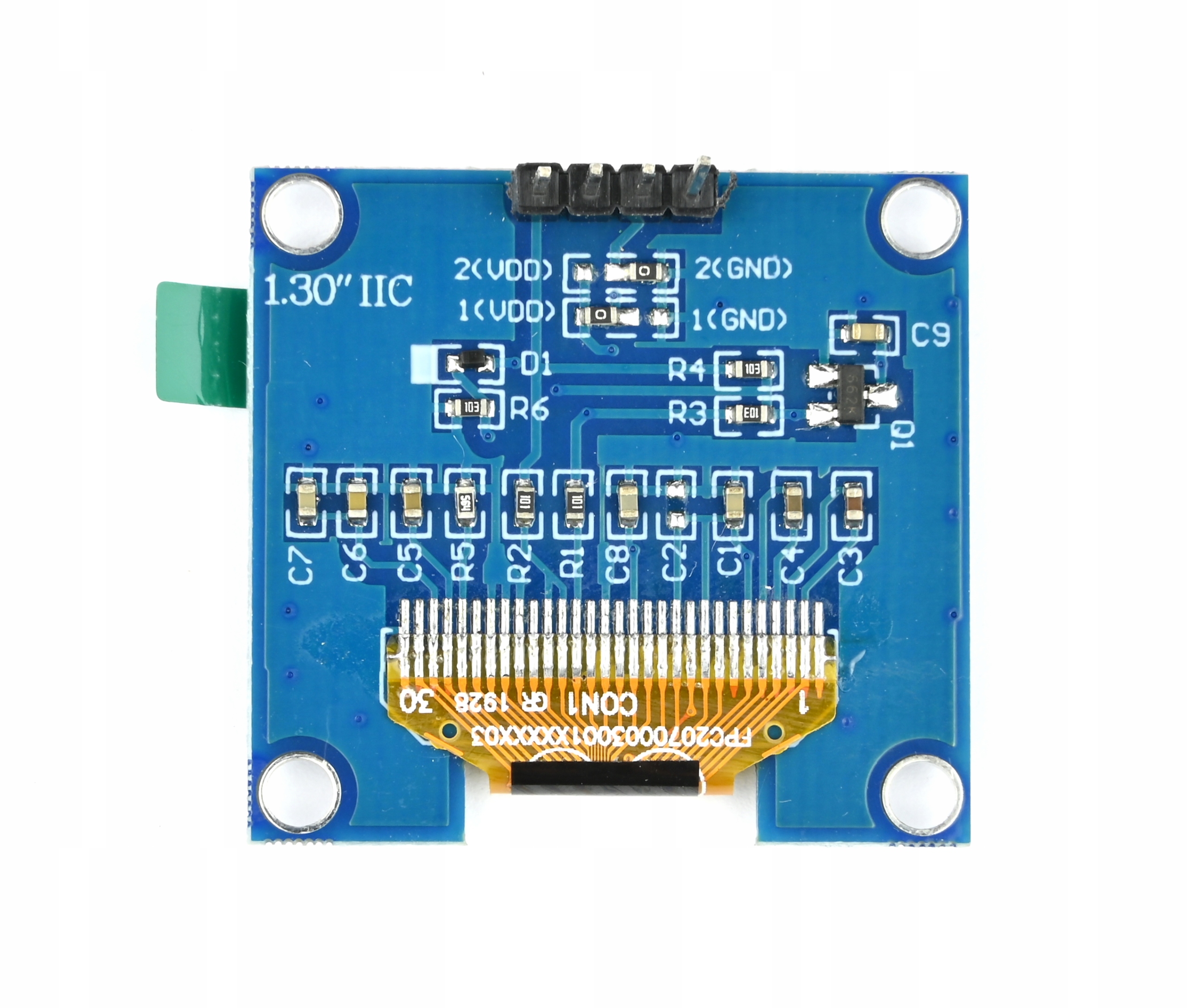

Modułowy wyświetlacz OLED o przekątnej 1,3″, rozdzielczości 128×64 piksele i białym obrazie na czarnym tle. Według źródła obsługuje interfejs I2C oraz 3- i 4-przewodowe SPI; układem sterującym jest SH1106.

Cechy produktu

• technologia OLED
• przekątna 1,3″
• rozdzielczość 128×64 piksele
• biały obraz na czarnym tle
• sterownik SH1106
• interfejsy I2C oraz 3-wire/4-wire SPI
• napięcie zasilania 3–5 V
• deklarowany pobór mocy 0,08 W
• kąt widzenia >160°

Cechy szczegółowe

• Technologia OLED: piksele są samoemisyjne, dzięki czemu obraz nie wymaga podświetlenia.
• Rozdzielczość 128×64: umożliwia wyświetlanie tekstu i prostych grafik.
• Biały obraz na czarnym tle: zapewnia monochromatyczny interfejs wyświetlania.
• Sterownik SH1106: odpowiada za obsługę matrycy; źródło podaje zgodność z SSD1306.
• Interfejsy I2C i SPI: pozwalają dobrać sposób komunikacji do projektu, jeśli moduł i jego konfiguracja są odpowiednie dla wybranego interfejsu.
• Zasilanie 3–5 V: umożliwia pracę w projektach niskonapięciowych w podanym zakresie.

Zastosowanie

• wyświetlanie tekstu, ikon i prostych grafik w projektach elektronicznych
• interfejsy użytkownika w urządzeniach z mikrokontrolerem
• projekty hobbystyczne i edukacyjne
• przenośne urządzenia i projekty IoT
• panele informacyjne i kontrolne

Specyfikacja techniczna

• typ: modułowy wyświetlacz OLED
• przekątna: 1,3″
• rozdzielczość: 128×64 piksele
• kolor obrazu: biały na czarnym tle
• układ sterujący: SH1106
• zgodność sterownika: SSD1306 (według materiału źródłowego)
• interfejsy: I2C, 3-wire SPI, 4-wire SPI
• napięcie zasilania: 3–5 V
• pobór mocy: 0,08 W
• wymiary: 35,4 × 33,5 × 4,3 mm
• kąt widzenia: >160°
• temperatura pracy: od -30°C do 70°C
• waga produktu z opakowaniem jednostkowym: 0,014 kg

Zasilanie

W materiale podano napięcie zasilania 3–5 V. Należy zasilać moduł napięciem mieszczącym się w tym zakresie, zgodnie z oznaczeniami na konkretnej płytce. Deklarowany pobór mocy wynosi 0,08 W; źródło nie podaje prądu zasilania ani wymagań dotyczących zasilacza.

Instrukcja

1. Sprawdź oznaczenia wyprowadzeń na module oraz wybierz interfejs obsługiwany przez konkretną wersję płytki: I2C, 3-wire SPI albo 4-wire SPI. Materiał nie podaje pinoutu ani sposobu wyboru interfejsu.
2. Podłącz zasilanie w zakresie 3–5 V oraz linie komunikacyjne zgodnie z oznaczeniami modułu i dokumentacją używanej płytki sterującej. Nie podłączaj przewodów na podstawie domyślnego pinoutu innego wyświetlacza.
3. W środowisku Arduino IDE lub PlatformIO można skorzystać z bibliotek wymienionych w materiale: Adafruit_SH110X wraz z Adafruit_GFX albo U8g2. Dobór konfiguracji zależy od interfejsu i połączeń konkretnego modułu.
4. Uruchom przykładowy program właściwy dla wybranego sterownika i interfejsu. Kod przykładowy pominięto, ponieważ materiał nie określa pinów, konfiguracji modułu ani adresu I2C.

Podłączenie

Źródło wymienia interfejsy I2C, 3-wire SPI i 4-wire SPI, ale nie podaje pinów ani ich kolejności. Przed podłączeniem sprawdź oznaczenia na płytce i dokumentację konkretnego wariantu. Zasilanie musi mieścić się w zakresie 3–5 V. Nie należy zakładać, że rozmieszczenie wyprowadzeń jest takie samo jak w innych modułach OLED.

Kompatybilność

• Arduino
• Raspberry Pi
• ESP32
• Arduino IDE
• PlatformIO

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia wyprowadzeń i wymagania interfejsu konkretnego modułu.
• Używaj wyłącznie napięcia zasilania z podanego zakresu 3–5 V.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu, aby ograniczyć ryzyko zwarcia.
• Chroń moduł przed wilgocią, kondensacją, pyłem przewodzącym i uszkodzeniami mechanicznymi.
• Zapewnij pracę w deklarowanym zakresie temperatur od -30°C do 70°C.
• Produkt jest elementem elektronicznym; przechowuj go poza zasięgiem małych dzieci ze względu na drobne elementy i przewody, które mogą stwarzać ryzyko połknięcia lub zaplątania.

Ostrzeżenia

• Nie przekraczaj napięcia 5 V ani nie podawaj napięcia niższego niż 3 V jako zasilania modułu.
• Nie zwieraj wyprowadzeń zasilania.
• Nie podłączaj pinów na podstawie niepotwierdzonego pinoutu; źródło nie określa rozmieszczenia ani nazw wyprowadzeń.
• Nie używaj modułu poza podanym zakresem temperatur pracy od -30°C do 70°C.
• Nie wystawiaj wyświetlacza na działanie wody ani naprężenia i zginanie płytki.

Przeznaczenie produktu

• Do projektów elektronicznych niskonapięciowych.
• Do nauki i prototypowania z mikrokontrolerami.
• Do wyświetlania tekstu, ikon i prostych grafik w urządzeniach informacyjnych lub kontrolnych.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani urządzeń podtrzymujących życie.
• Nie należy stosować go jako jedynego elementu systemu bezpieczeństwa.
• Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej ani innych obwodów o napięciu wyższym niż podany zakres zasilania.

Zawartość zestawu

• Modułowy wyświetlacz OLED 1,3″

Najczęstsze pytania

Jaką rozdzielczość ma wyświetlacz?
128×64 piksele.

Jaki kolor ma obraz?
Według materiału źródłowego wyświetla biały obraz na czarnym tle.

Jakie interfejsy są wymienione dla modułu?
I2C oraz 3-wire i 4-wire SPI. Materiał nie podaje pinoutu ani konfiguracji konkretnej płytki.

Jakie napięcie zasilania podaje producent oferty?
Zakres 3–5 V.

Jakiego sterownika używa moduł?
SH1106; źródło podaje również zgodność z SSD1306.

O produkcie

Ten kompaktowy moduł OLED może pełnić funkcję lokalnego ekranu w projekcie elektronicznym: wyświetlać krótkie komunikaty, wartości pomiarowe, ikony lub proste grafiki. Rozdzielczość 128×64 i biały obraz na czarnym tle sprawdzają się w niewielkich interfejsach urządzeń. Materiał wymienia interfejsy I2C i SPI oraz biblioteki Adafruit_SH110X z Adafruit_GFX i U8g2. Przed rozpoczęciem pracy trzeba ustalić pinout oraz konfigurację interfejsu konkretnego modułu.

Dlaczego warto

• matryca OLED 128×64
• kompaktowa przekątna 1,3″
• biały obraz na czarnym tle
• sterownik SH1106
• wymienione interfejsy I2C i SPI
• napięcie zasilania określone na 3–5 V
• biblioteki wskazane w materiale: Adafruit_SH110X, Adafruit_GFX i U8g2
