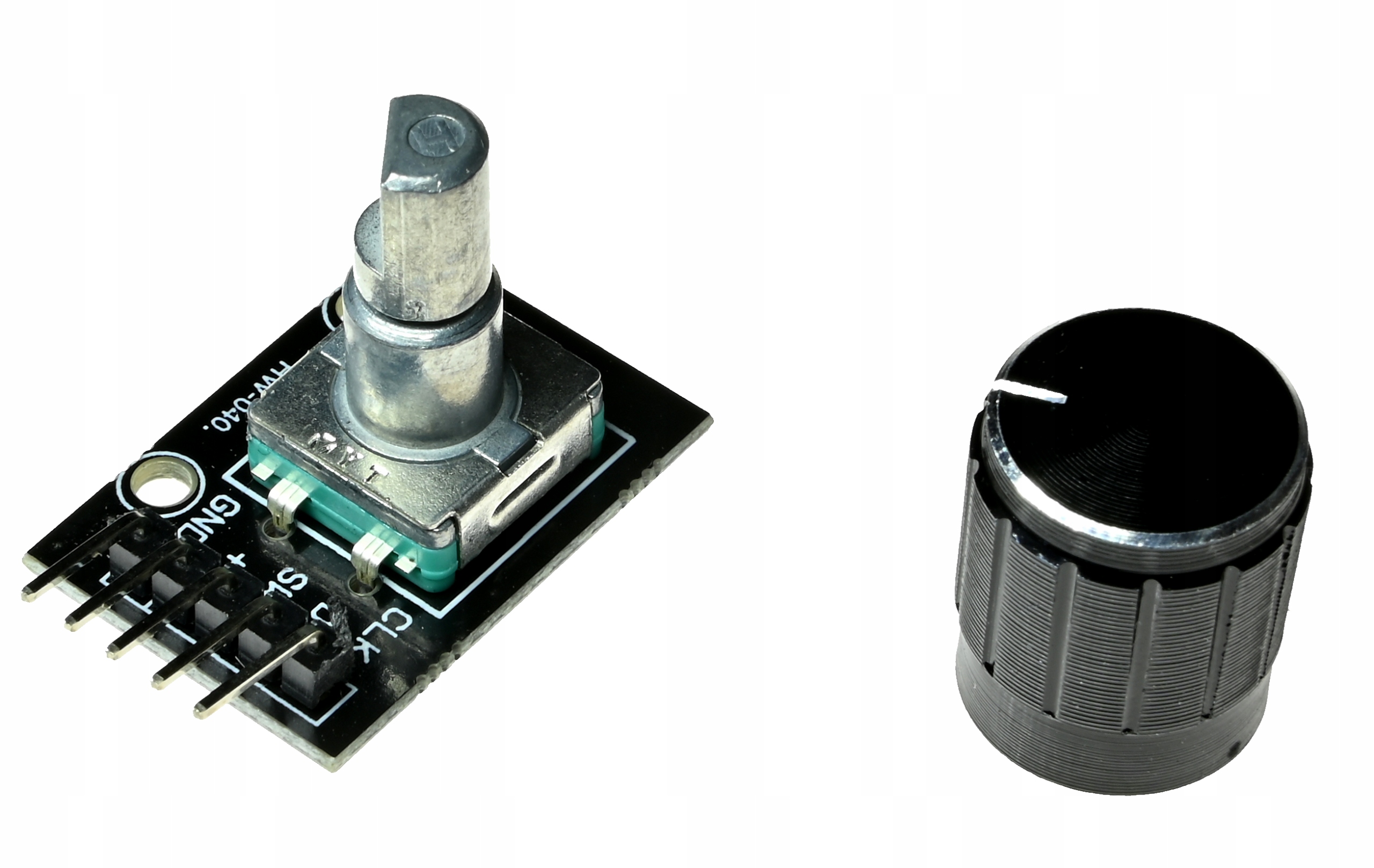

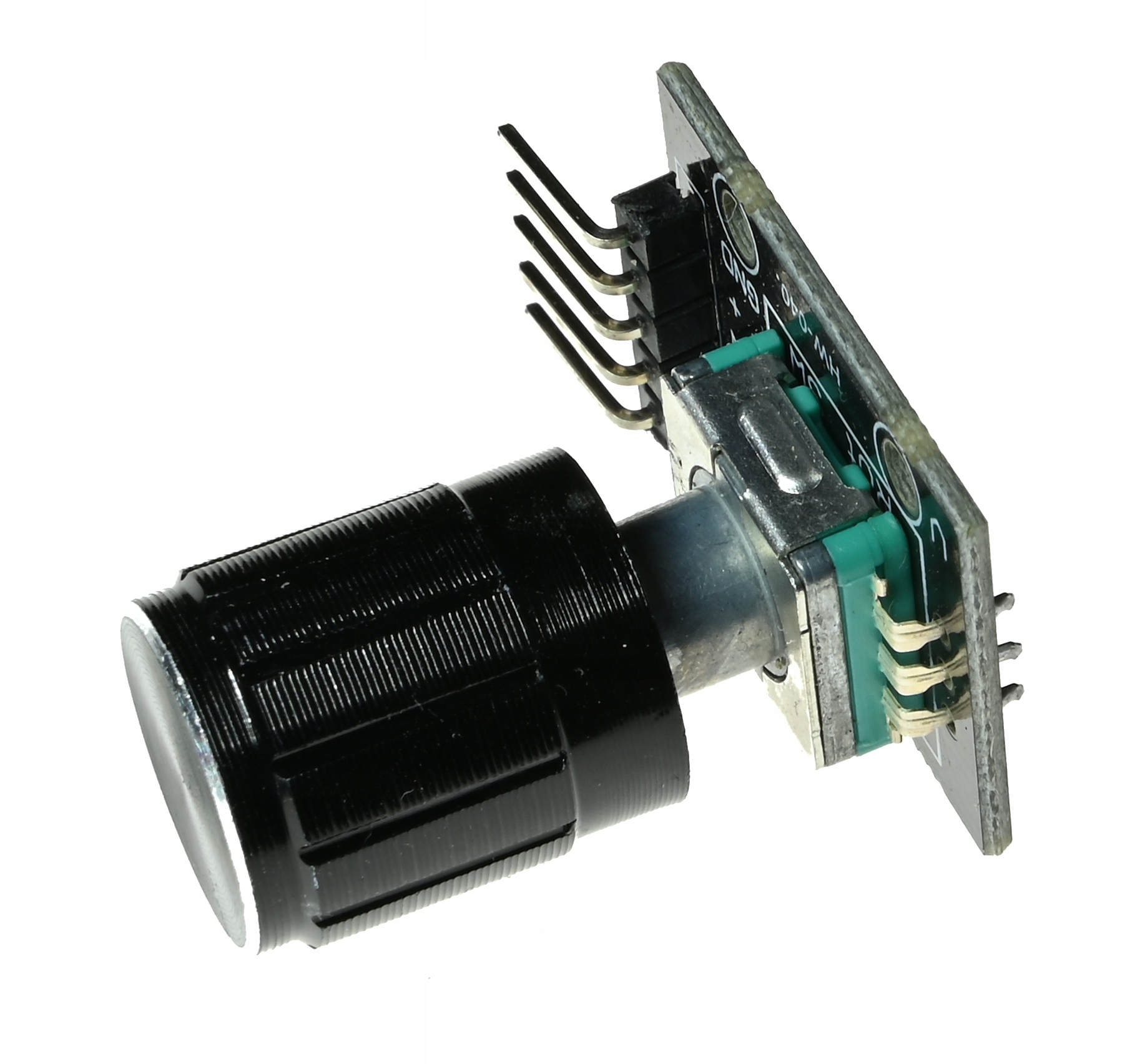

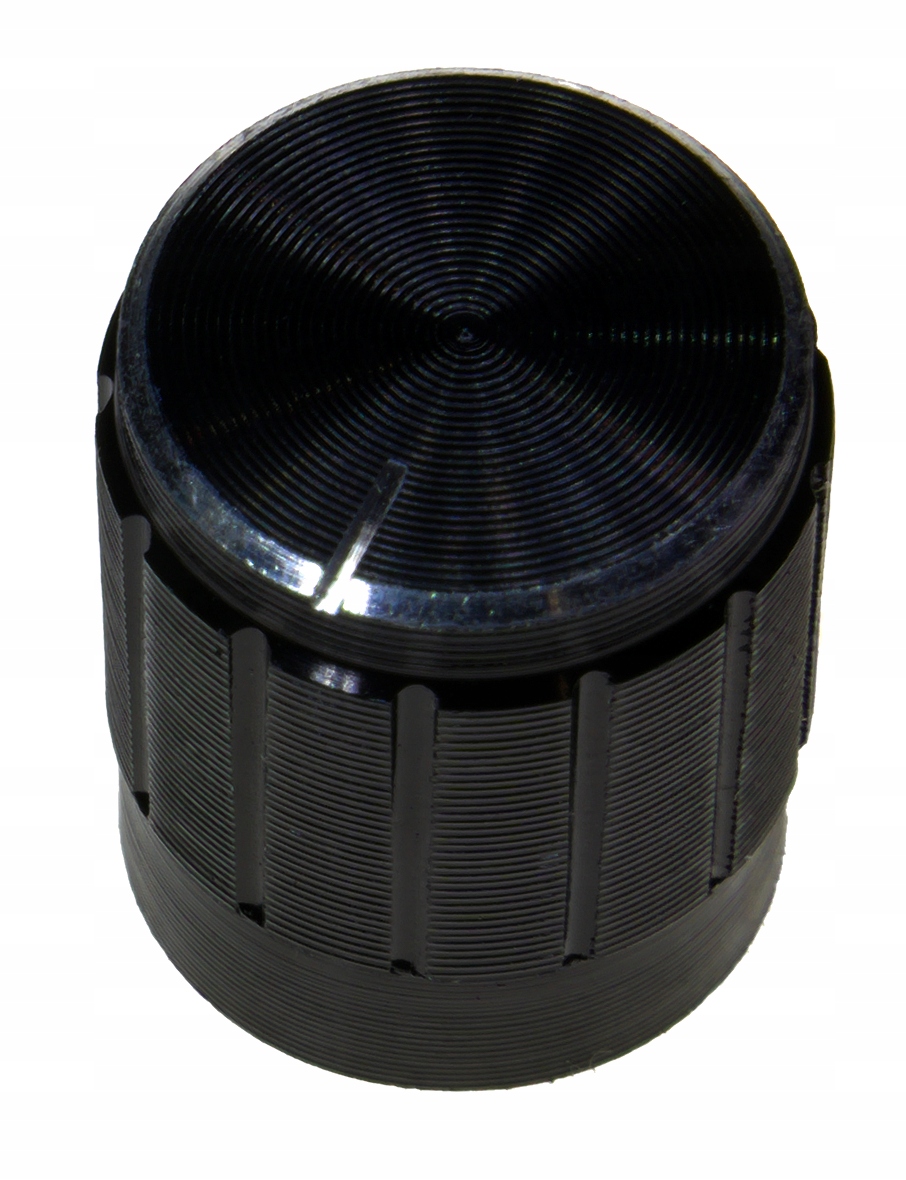

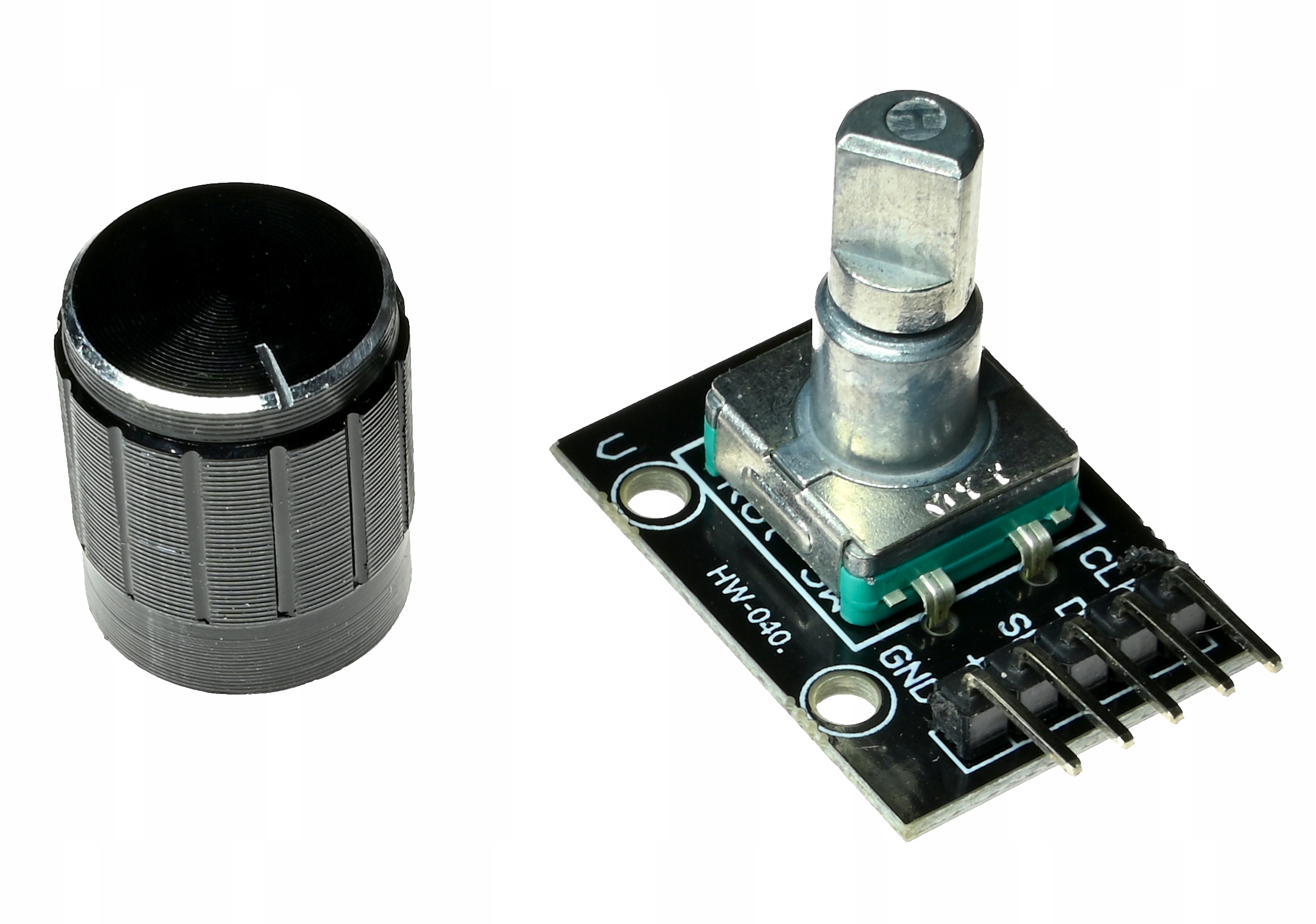

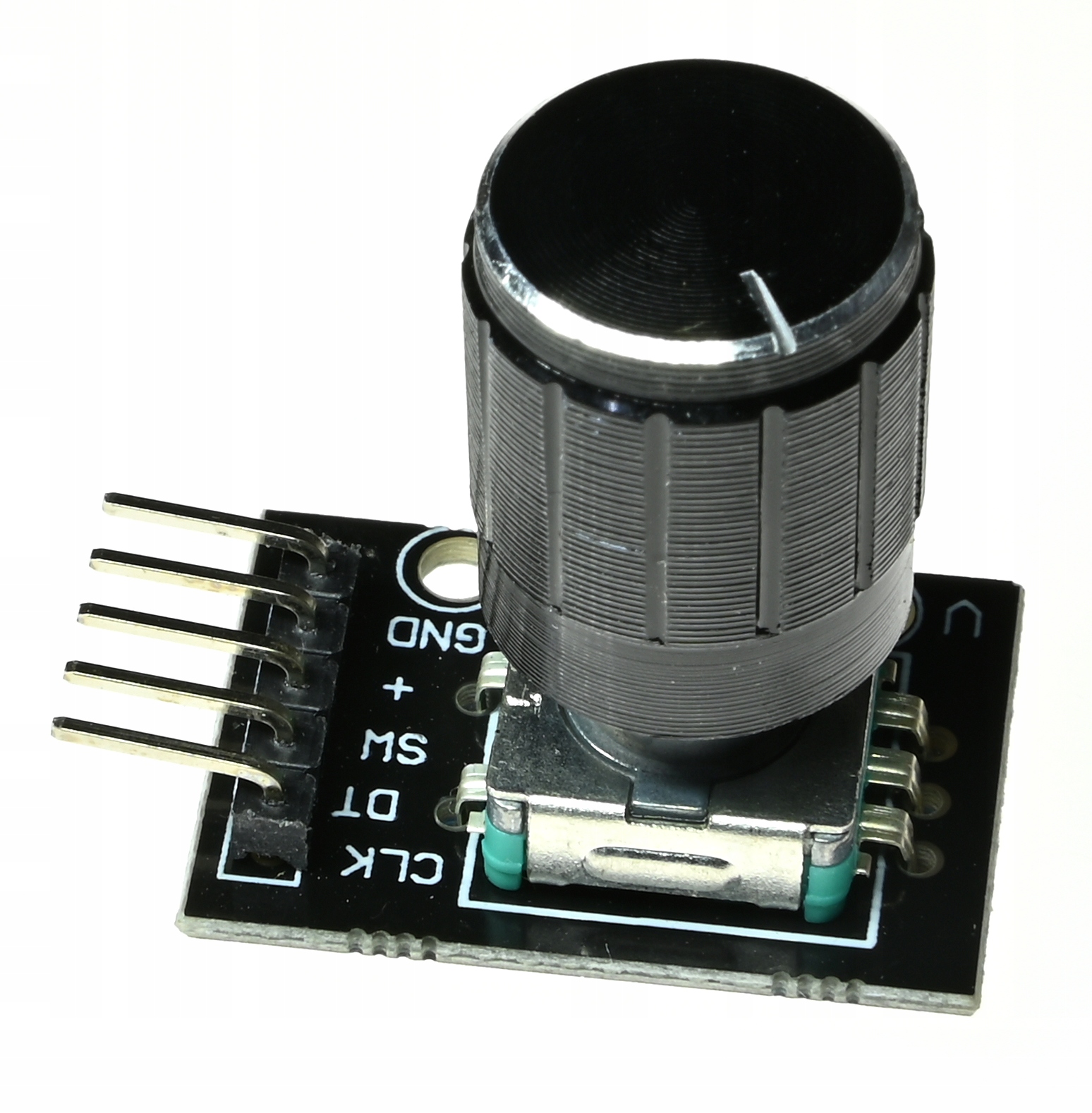

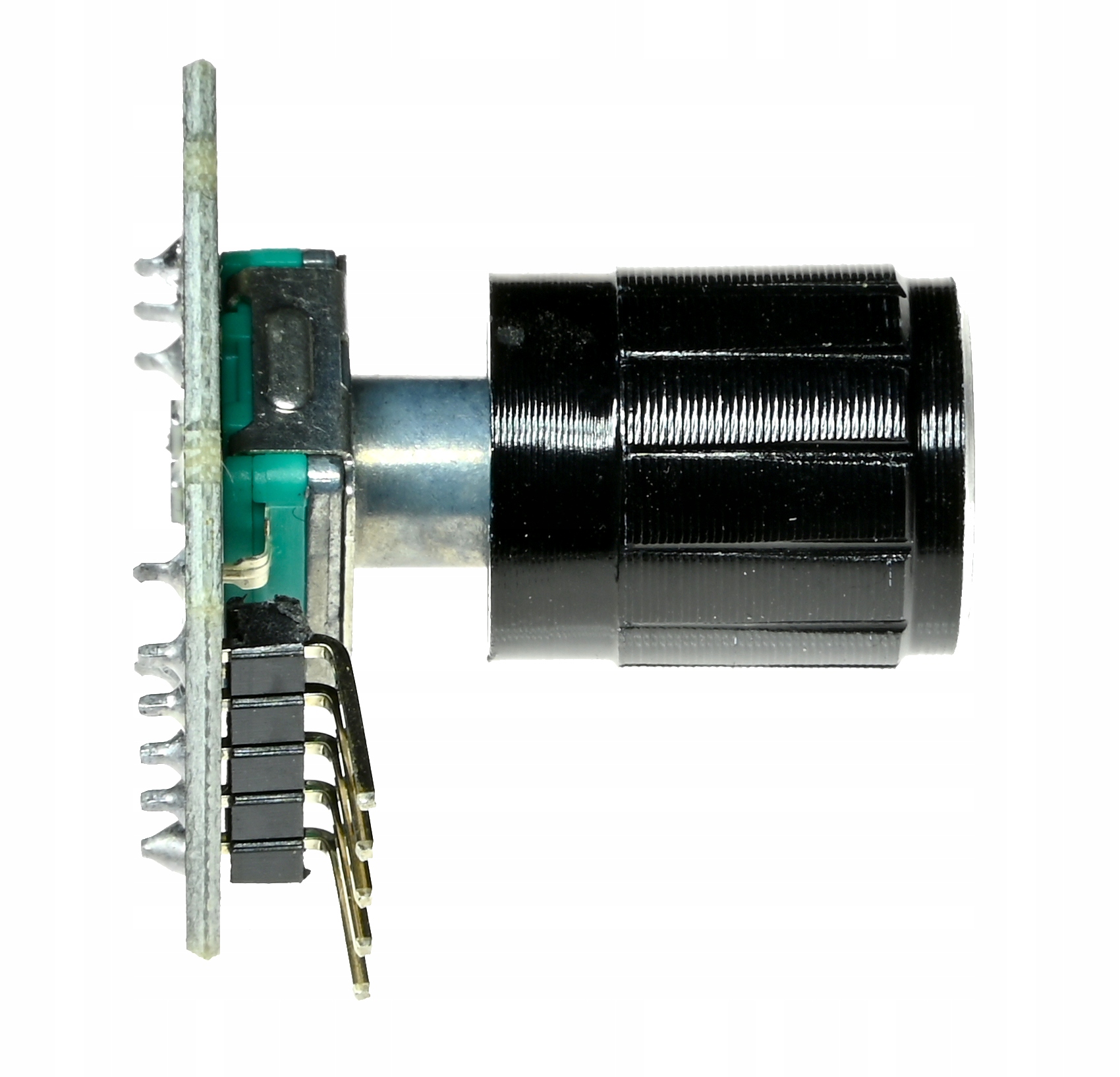

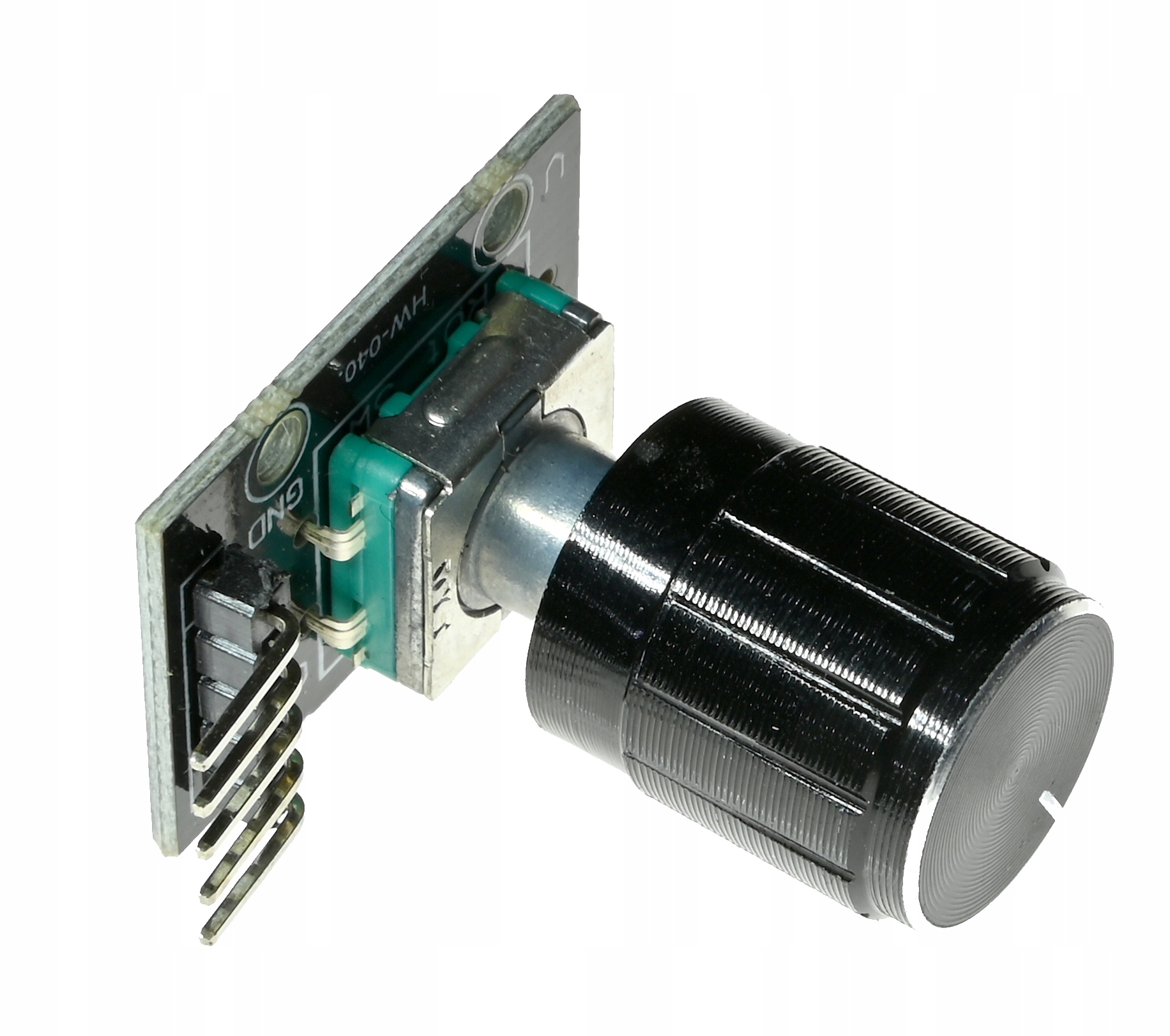

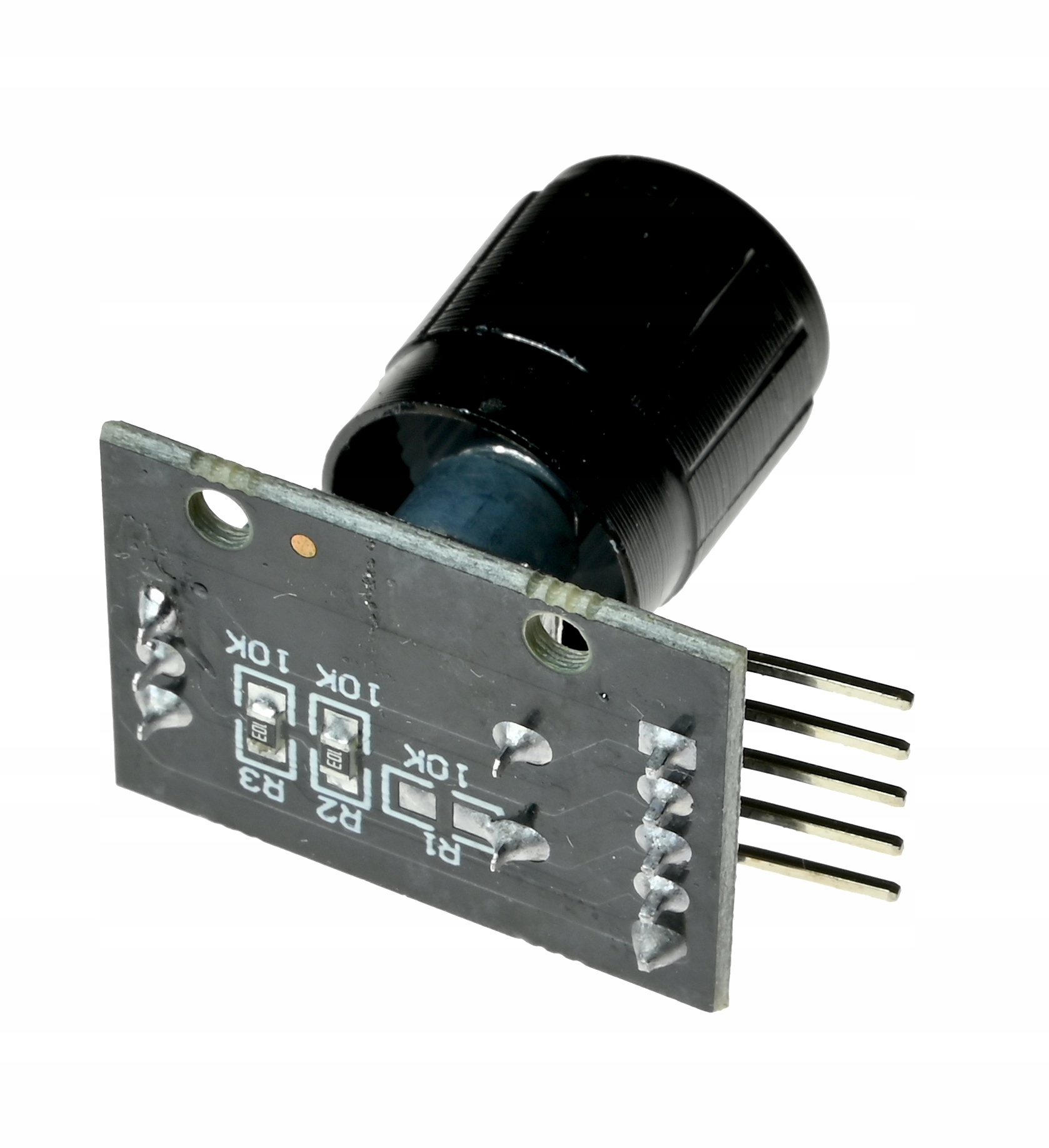

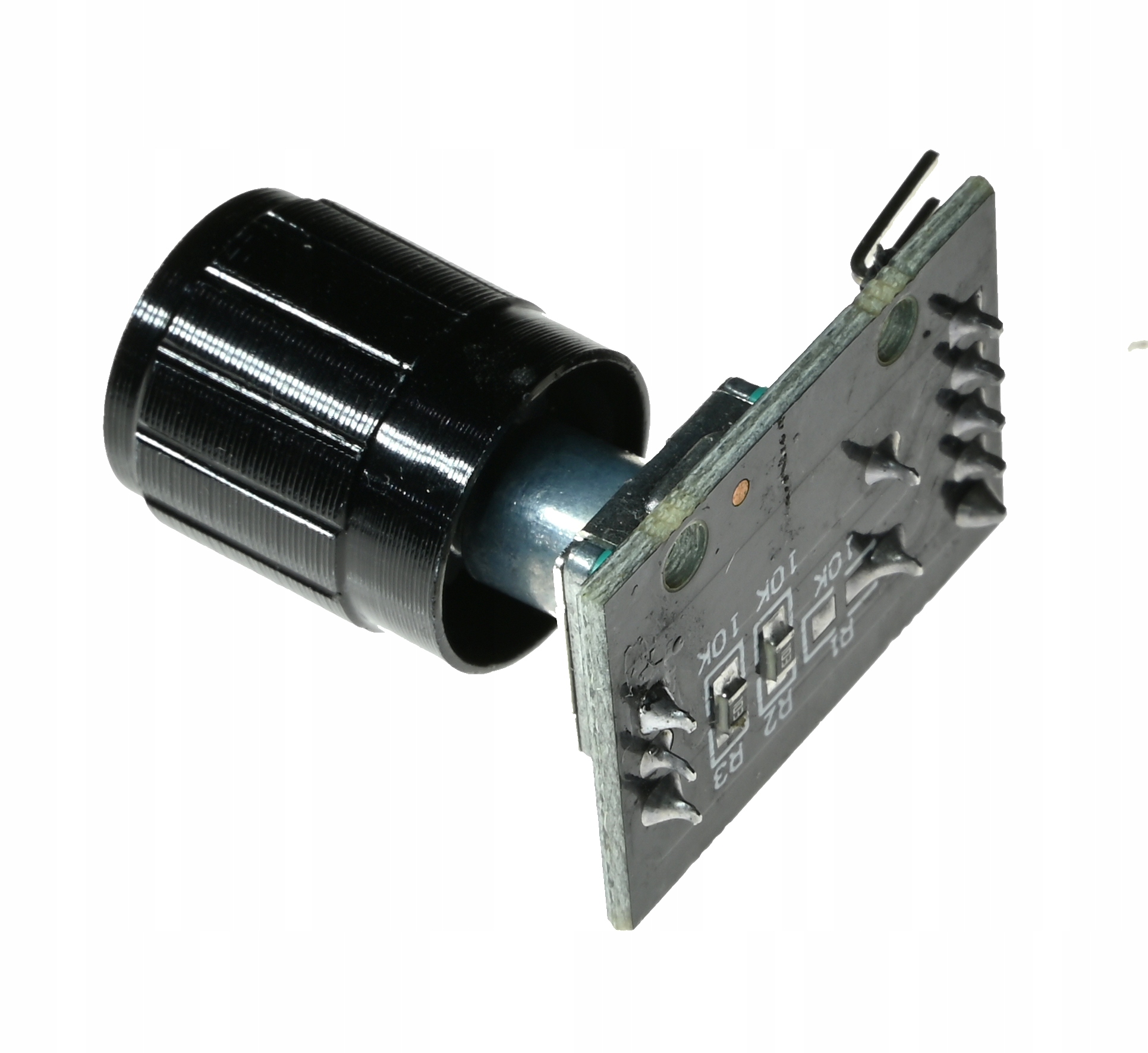

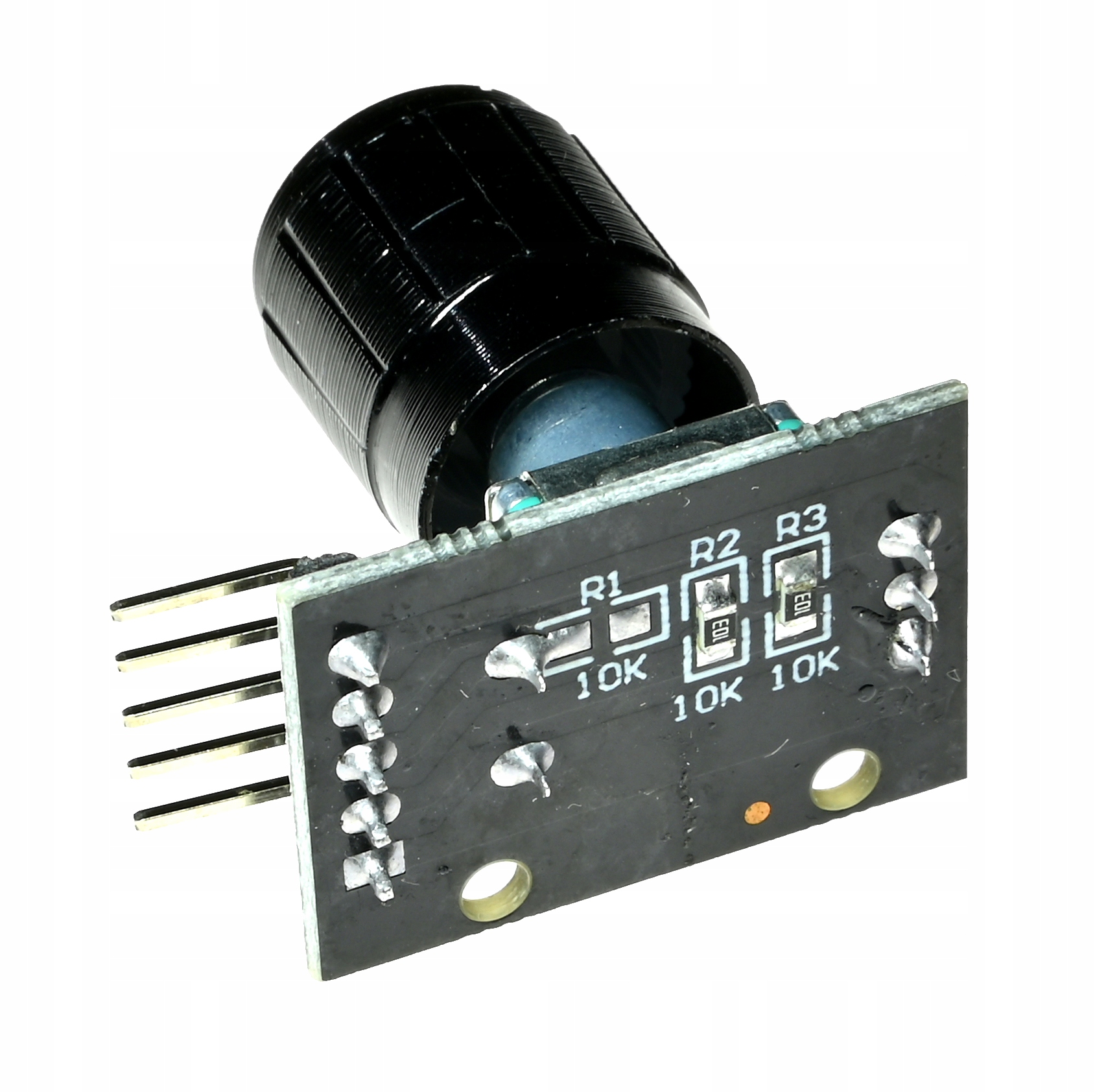

IMZ Enkoder impulsowy obrotowy z przyciskiem + pokrętło. Impulsator

Opis produktu

Moduł enkodera obrotowego z przyciskiem umożliwia odczyt kierunku obrotu i impulsów za pomocą sygnałów kwadraturowych DT i CLK. Ma 20 detentów na obrót, wyjście przycisku SW oraz pracuje przy napięciu 3,3–5 V.

Cechy produktu

• enkoder obrotowy z sygnałami DT i CLK
• detekcja kierunku obrotu
• 20 detentów na obrót
• przycisk wciskany w osi pokrętła
• wyjścia cyfrowe
• napięcie pracy 3,3–5 V
• obrót 360° bez ograniczeń

Cechy szczegółowe

• Sygnały kwadraturowe DT i CLK: umożliwiają określanie kierunku obrotu i zliczanie impulsów.
• 20 detentów na obrót: zapewnia 20 wyczuwalnych pozycji podczas pełnego obrotu.
• Przycisk SW: pozwala dodać funkcję zatwierdzania lub wyboru przez wciśnięcie osi.
• Wyjścia cyfrowe: umożliwiają odczyt sygnałów przez wejścia cyfrowe mikrokontrolera.
• Zakres napięcia 3,3–5 V: pozwala zasilać moduł napięciem zgodnym z obsługiwanym układem.
• Obrót 360° bez ograniczeń: umożliwia ciągłe obracanie enkodera w obu kierunkach.

Zastosowanie

• wybór pozycji w menu urządzenia
• regulacja wartości, np. jasności, głośności lub prędkości
• sterowanie parametrami w projektach z mikrokontrolerem
• obsługa interfejsów z ekranem
• zliczanie impulsów w projektach automatyki i robotyki

Specyfikacja techniczna

• typ: enkoder obrotowy z przyciskiem
• napięcie pracy: 3,3–5 V
• liczba detentów na obrót: 20
• typ wyjścia: cyfrowe, impulsowe
• zakres obrotu: 360° bez ograniczeń

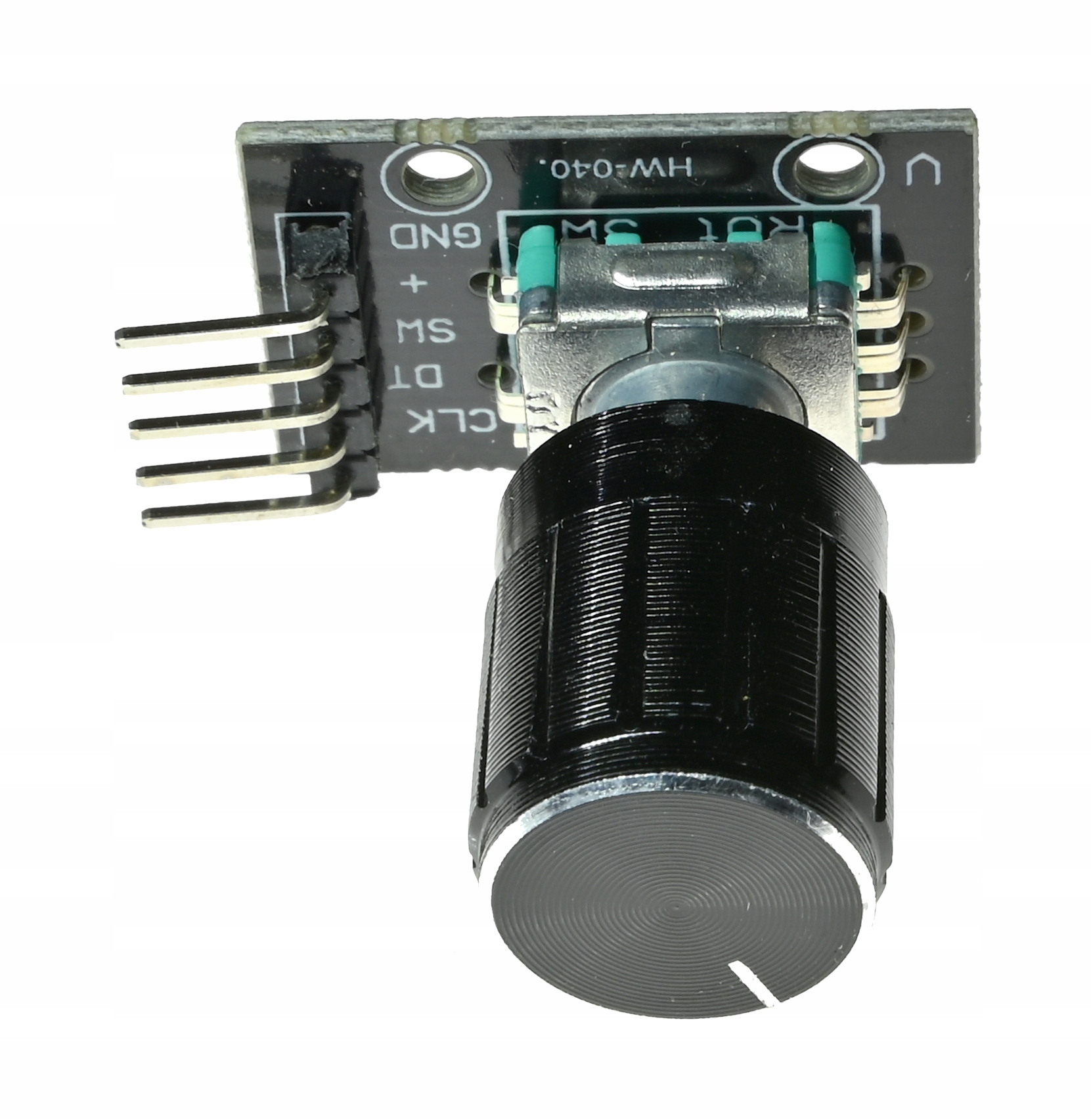

• wyprowadzenia: GND, + (VCC), SW, DT, CLK
• wymiary modułu: ok. 19 × 15 mm, bez pokrętła

Zasilanie

Moduł wymaga zasilania napięciem 3,3–5 V. Połącz pin + (VCC) z odpowiednim napięciem zasilania, a GND z masą układu. Dobierz napięcie do używanego mikrokontrolera i poziomów jego wejść.

Instrukcja

1. Przy wyłączonym zasilaniu podłącz VCC i GND zgodnie z napięciem obsługiwanym przez moduł oraz używany układ.
2. Podłącz DT i CLK do wejść cyfrowych, a SW do osobnego wejścia cyfrowego.
3. W programie skonfiguruj wejścia i odczytuj zmianę stanów DT oraz CLK, aby określić kierunek i liczbę impulsów. Stan SW odczytuj jako wciśnięcie przycisku.
4. Po sprawdzeniu połączeń włącz zasilanie i przetestuj obrót oraz przycisk. Dobór numerów pinów i szczegóły obsługi zależą od używanej płytki.

Podłączenie

| Pin modułu | Połączenie |
|—|—|
| GND | GND układu |
| + (VCC) | 3,3 V lub 5 V, zgodnie z używanym układem |
| SW | Wejście cyfrowe do obsługi przycisku |
| DT | Wejście cyfrowe; przykładowo D3 |
| CLK | Wejście cyfrowe; przykładowo D2 |

DT i CLK są sygnałami kwadraturowymi służącymi do wykrywania kierunku obrotu. D3 i D2 podano jako przykłady; właściwe numery pinów zależą od płytki.

Kompatybilność

• Arduino
• ESP32
• Raspberry Pi

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia pinów i zakres napięcia zasilania modułu.
• Wykonuj połączenia przy odłączonym zasilaniu.
• Używaj modułu w suchym środowisku i chroń go przed wilgocią, zabrudzeniami oraz uszkodzeniami mechanicznymi.
• Zabezpiecz odsłonięte połączenia przed zwarciem.
• Przechowuj małe elementy poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podawaj na VCC napięcia wyższego niż 5 V.
• Nie podłączaj wyjść do wejść układu o niezgodnych poziomach logicznych; GPIO Raspberry Pi pracują z poziomem 3,3 V i nie powinny być narażane na 5 V.
• Nie zwieraj pinów zasilania ani wyjść sygnałowych.
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.

Przeznaczenie produktu

• Do edukacyjnych i hobbystycznych projektów elektroniki niskonapięciowej.
• Do sterowania interfejsem użytkownika i odczytu obrotu oraz wciśnięcia przycisku w układach elektronicznych.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani systemów bezpieczeństwa życia.
• Nie jest przeznaczony do bezpośredniej pracy w instalacjach sieciowych lub innych układach wysokiego napięcia.

Najczęstsze pytania

Jak wykryć kierunek obrotu?
Odczytuj kolejność zmian sygnałów kwadraturowych DT i CLK.

Do czego służy pin SW?
To wyjście wbudowanego przycisku aktywowanego przez wciśnięcie osi enkodera.

Jakie napięcie zasilania obsługuje moduł?
Według specyfikacji moduł pracuje przy napięciu 3,3–5 V.

Czy można obracać enkoder bez ograniczeń?
Specyfikacja podaje obrót 360° bez ograniczeń.

O produkcie

Enkoder łączy obrotowe sterowanie z przyciskiem w osi, dlatego może obsługiwać zarówno zmianę wartości, jak i zatwierdzanie wyboru. Sygnały DT i CLK pozwalają odczytywać kierunek obrotu, a SW przekazuje stan przycisku. Moduł można wykorzystać w interfejsach urządzeń, menu oraz projektach z mikrokontrolerami.

Dlaczego warto

• Odczyt kierunku obrotu za pomocą dwóch sygnałów kwadraturowych
• 20 wyczuwalnych pozycji na obrót
• Przycisk zintegrowany z osią enkodera
• Zakres pracy 3,3–5 V
• Pięć wyraźnie oznaczonych wyprowadzeń: GND, VCC, SW, DT i CLK
