IMZ Moduł joysticka analogowego 2-osiowego PS2 Arduino ESP Raspberry

Opis produktu

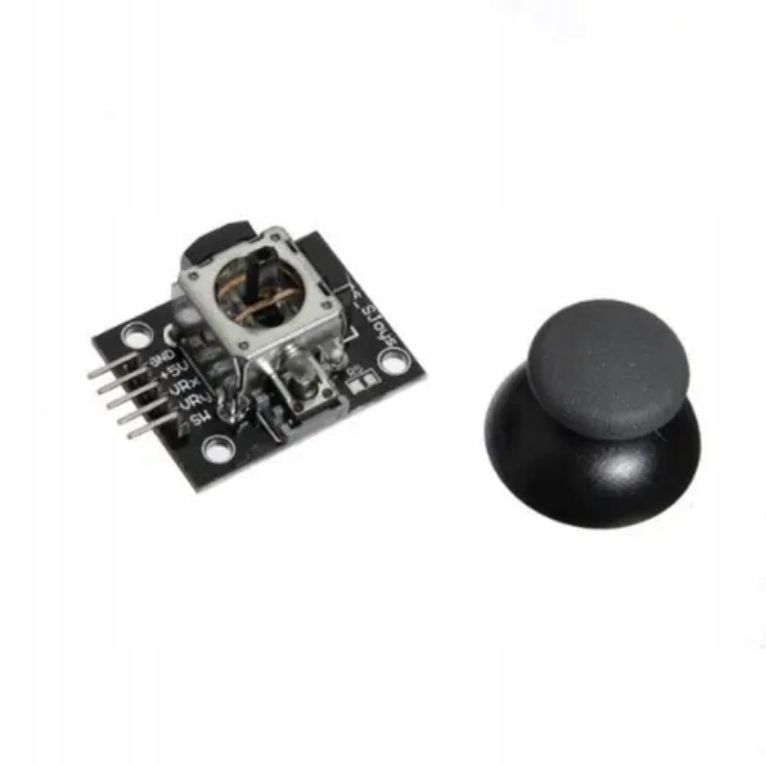

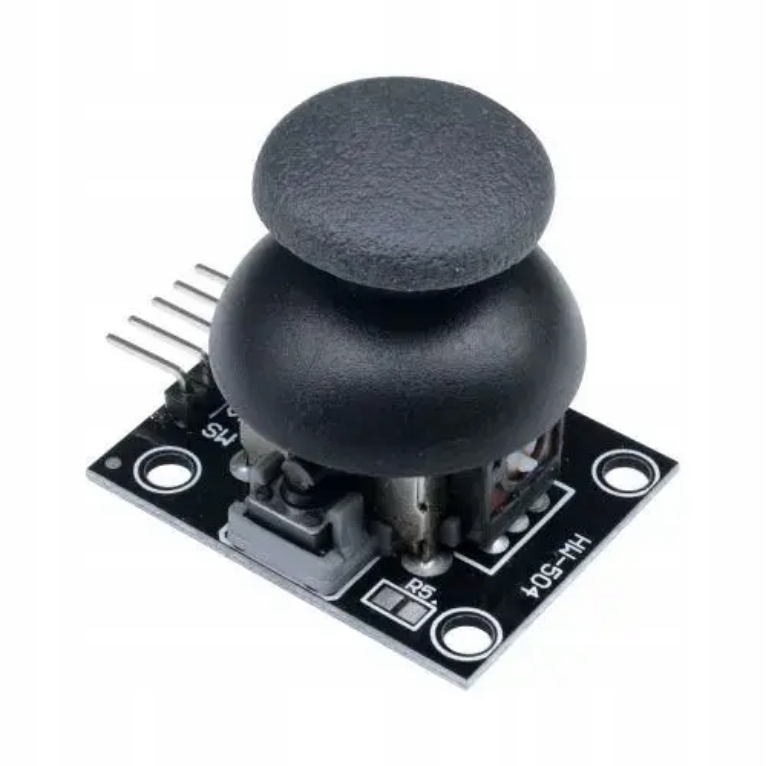

Moduł joysticka z dwoma potencjometrami do odczytu położenia w osiach X i Y oraz przyciskiem naciskowym w gałce. Zasilanie wynosi 3,3–5 V, a wyjścia obejmują dwa sygnały analogowe i sygnał cyfrowy przycisku.

Cechy produktu

• 2 osie analogowe X i Y
• Wbudowany przycisk naciskowy
• Zasilanie 3,3–5 V
• 2 wyjścia analogowe i 1 cyfrowe
• Wymiary 34 × 26 mm
• Deklarowana żywotność ponad 100 000 cykli

Cechy szczegółowe

• Dwa potencjometry: dostarczają osobne sygnały analogowe odpowiadające położeniu joysticka w osiach X i Y.
• Przycisk w gałce: pozwala przekazać dodatkowe wejście cyfrowe po naciśnięciu.
• Zasilanie 3,3–5 V: umożliwia zasilanie w tym podanym zakresie.

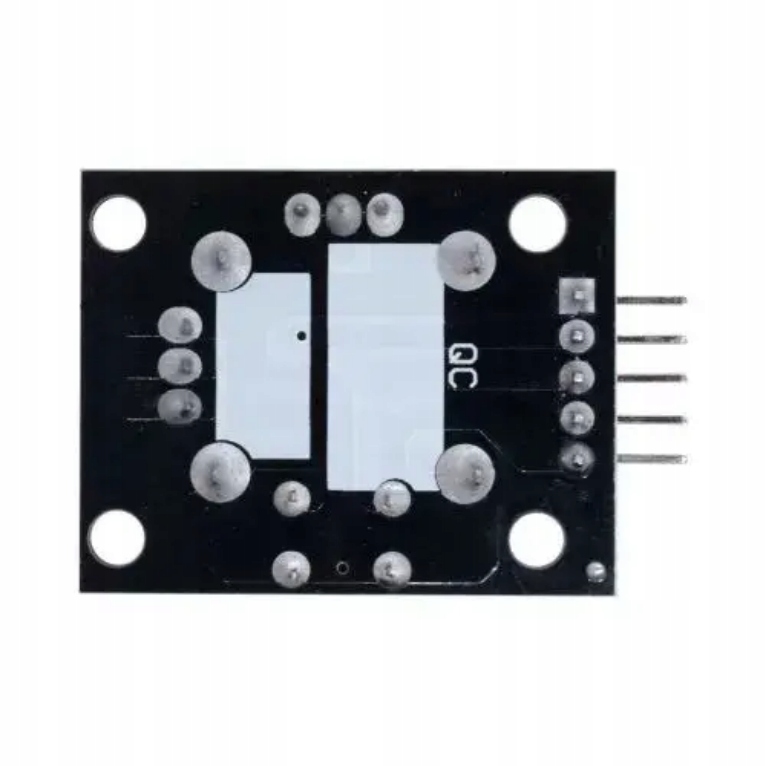

• Kompaktowe wymiary: płytka ma 34 × 26 mm.
• Deklarowana żywotność ponad 100 000 cykli: producent oferty podaje tę wartość dla pracy modułu.

Zastosowanie

• Sterowanie robotami i pojazdami zdalnie sterowanymi.
• Interaktywne interfejsy i projekty gier DIY.
• Ręczne zadawanie położenia lub kierunku ruchu w projektach elektronicznych.
• Sterowanie serwomechanizmami i silnikami za pośrednictwem odpowiedniego sterownika.
• Projekty IoT wykorzystujące analogowe wejście sterujące.

Specyfikacja techniczna

• typ: moduł joysticka analogowego 2-osiowego
• elementy sterujące: 2 potencjometry oraz przycisk naciskowy
• napięcie zasilania: 3,3–5 V
• zakres napięcia wyjściowego: 0–5 V, zależnie od napięcia zasilania
• interfejs: 2 wyjścia analogowe i 1 wyjście cyfrowe przycisku
• wymiary: 34 × 26 mm
• deklarowana żywotność: ponad 100 000 cykli

Zasilanie

Moduł wymaga zasilania w zakresie 3,3–5 V przez pin VCC względem GND. Napięcie sygnałów wyjściowych może wynosić 0–5 V, zależnie od zasilania. Przed podłączeniem wyjść do mikrokontrolera należy sprawdzić dopuszczalne napięcia jego wejść.

Instrukcja

1. Ustal, czy platforma docelowa ma wejścia analogowe oraz czy ich dopuszczalne napięcie odpowiada poziomowi sygnałów modułu.
2. Przy wyłączonym zasilaniu połącz VCC z zasilaniem 3,3–5 V, a GND z masą układu.
3. Połącz VRX i VRY z odpowiednimi wejściami analogowymi platformy.
4. Połącz SW z wejściem cyfrowym. Sposób konfiguracji wejścia oraz polaryzację sygnału przycisku należy ustalić dla użytej płytki i modułu.
5. Włącz zasilanie i sprawdź odczyty osi podczas poruszania joystickiem oraz zmianę stanu wejścia po naciśnięciu przycisku.
6. W przypadku Raspberry Pi pamiętaj, że płytka nie ma wbudowanych wejść analogowych; do odczytu osi potrzebny jest zewnętrzny przetwornik ADC. Dobierz go również do poziomu napięć wyjściowych modułu.

Nie podano konkretnego wariantu płytki sterującej ani konfiguracji wejść, dlatego nie dołączono przykładowego kodu Arduino.

Podłączenie

| Pin modułu | Połączenie |
|—|—|
| VCC | Zasilanie 3,3–5 V |
| GND | Masa układu |
| VRX | Wejście analogowe osi X |
| VRY | Wejście analogowe osi Y |
| SW | Cyfrowe wejście przycisku |

Kompatybilność

• Arduino — wymaga wejść analogowych obsługujących napięcie sygnału.
• ESP8266 — należy sprawdzić dopuszczalny zakres napięć wejścia analogowego konkretnej płytki.
• ESP32 — należy sprawdzić dopuszczalny zakres napięć wejść analogowych konkretnej płytki.
• Raspberry Pi — do odczytu osi analogowych wymagany jest zewnętrzny przetwornik ADC; wejścia GPIO pracują z logiką 3,3 V.

Informacje bezpieczeństwa

• Podłączaj moduł wyłącznie do zasilania w podanym zakresie 3,3–5 V.
• Przed podłączeniem sprawdź dopuszczalne napięcia wejść urządzenia sterującego; napięcie wyjściowe modułu może osiągać 5 V.
• Wykonuj połączenia przy odłączonym zasilaniu i upewnij się, że masa modułu i układu sterującego są wspólne.
• Używaj modułu w suchym środowisku, z dala od cieczy, przewodzących zanieczyszczeń i nadmiernej temperatury.
• Zabezpiecz płytkę przed zwarciem oraz uszkodzeniami mechanicznymi podczas montażu.

Ostrzeżenia

• Nie podawaj na VCC napięcia wyższego niż 5 V ani niższego niż 3,3 V.
• Nie podłączaj sygnału mogącego osiągnąć 5 V bezpośrednio do wejścia, które dopuszcza wyłącznie niższe napięcie, np. wejścia GPIO 3,3 V.
• Nie podłączaj VRX ani VRY bezpośrednio do GPIO Raspberry Pi; do odczytu analogowego potrzebny jest zewnętrzny przetwornik ADC.
• Nie doprowadzaj napięcia zasilania do pinów sygnałowych ani nie zwieraj VCC z GND.
• Nie zakładaj konkretnej polaryzacji lub konfiguracji przycisku SW bez sprawdzenia jej w użytym układzie.

Przeznaczenie produktu

• Element do edukacyjnych i hobbystycznych projektów elektronicznych.
• Ręczne sterowanie w niskonapięciowych układach z mikrokontrolerami.
• Odczyt położenia dwóch osi oraz stanu przycisku w systemach interaktywnych.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani systemów, od których zależy bezpieczeństwo życia.
• Nie stosować jako samodzielnego sterownika silników lub serwomechanizmów; wymagane są odpowiednie układy sterujące.
• Nie używać w instalacjach sieciowych ani układach wysokiego napięcia.
• Nie podłączać do platform bezpośrednio, jeśli poziomy napięć sygnałów przekraczają dopuszczalne wartości jej wejść.

Najczęstsze pytania

Jakie sygnały udostępnia moduł?
Dwa sygnały analogowe dla osi X i Y oraz sygnał cyfrowy przycisku.

Jakie jest napięcie zasilania?
Podany zakres zasilania wynosi 3,3–5 V.

Czy można podłączyć moduł do Raspberry Pi?
Tak, ale Raspberry Pi nie ma wbudowanych wejść analogowych. Do odczytu osi potrzebny jest zewnętrzny przetwornik ADC, a poziomy napięć trzeba dopasować do wejść układu.

Czy wyjścia można podłączyć do dowolnego mikrokontrolera?
Nie. Przed podłączeniem należy sprawdzić dopuszczalne napięcia wejść, ponieważ sygnały mogą osiągać 5 V.

Czy moduł ma gotowy kod Arduino?
Nie podano konkretnej płytki ani przypisania jej pinów, dlatego kod zależy od używanego układu i jego konfiguracji.

O produkcie

Joystick udostępnia odczyt dwóch osi za pomocą potencjometrów oraz dodatkowy sygnał z przycisku w gałce. Dzięki temu może pełnić funkcję prostego, ręcznego elementu sterującego w projektach robotycznych, interfejsach użytkownika i układach demonstracyjnych. Moduł łączy się z układem sterującym przez zasilanie, masę, dwa wejścia analogowe i jedno wejście cyfrowe. Przy wyborze platformy należy uwzględnić jej zakresy napięć wejściowych; w przypadku Raspberry Pi do pomiaru osi potrzebny jest zewnętrzny przetwornik analogowo-cyfrowy.

Dlaczego warto

• Sterowanie dwiema osiami za pomocą jednego elementu.
• Dodatkowy przycisk wbudowany w gałkę.
• Osobne wyjścia analogowe osi oraz cyfrowe wyjście przycisku.
• Podany zakres zasilania 3,3–5 V.
• Kompaktowe wymiary 34 × 26 mm.
