Opis
Opis produktu

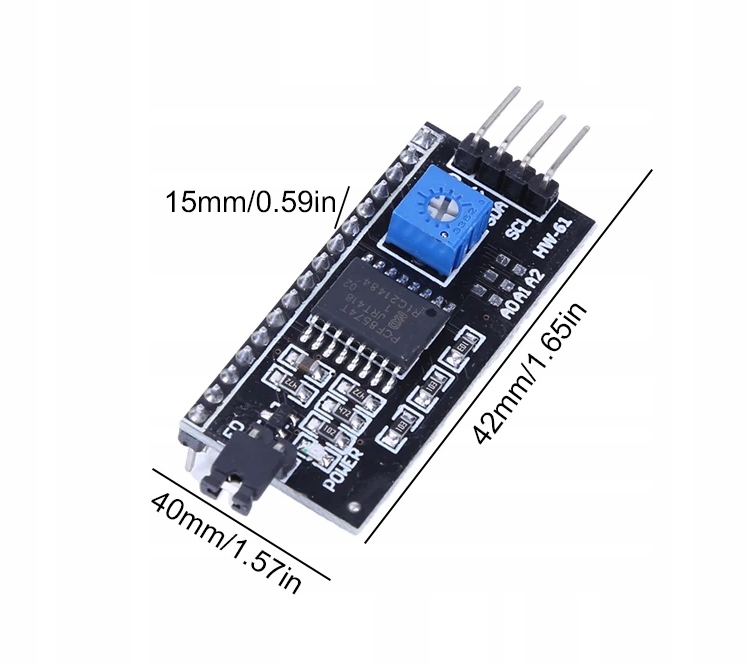

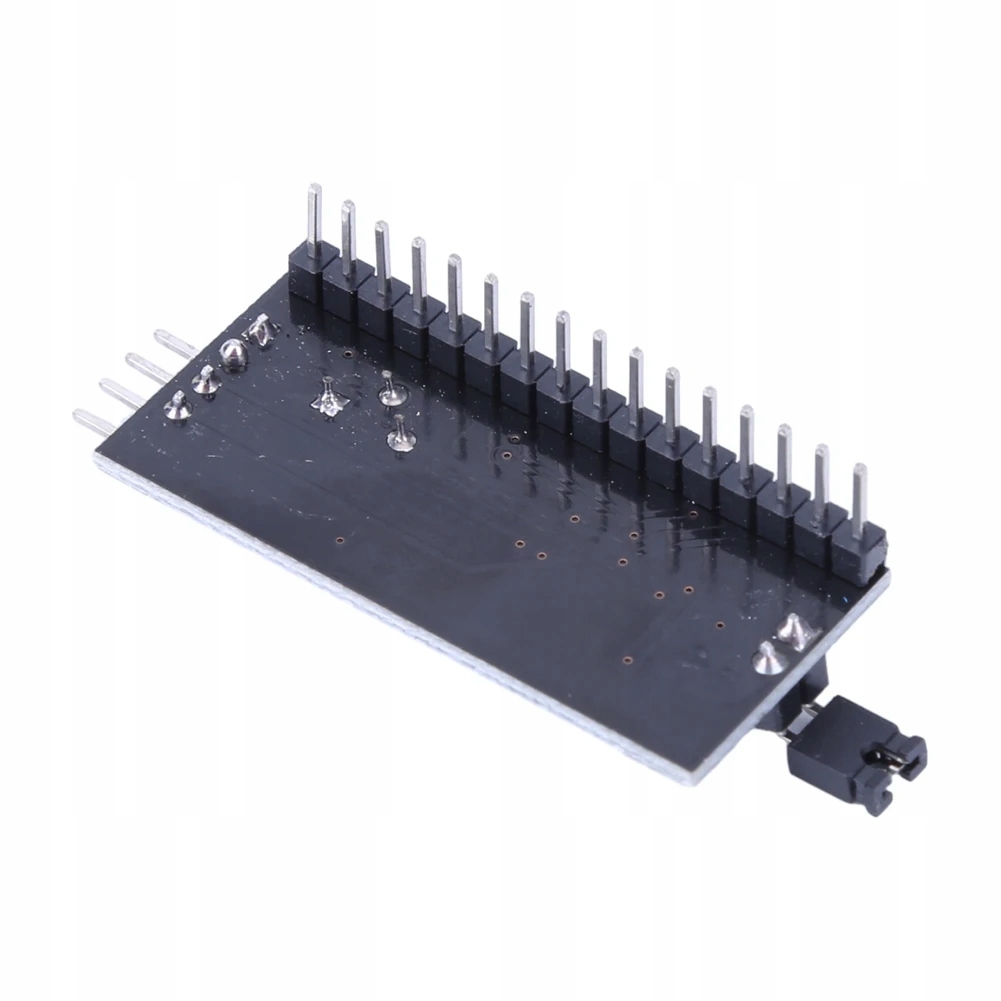

Moduł z układem PCF8574 umożliwia podłączenie wyświetlaczy LCD1602 i LCD2004 przez interfejs I2C, ograniczając połączenia z mikrokontrolerem do VCC, GND, SDA i SCL. Moduł jest zasilany napięciem 5 V i ma potencjometr do regulacji kontrastu.
Cechy produktu
- układ PCF8574
- interfejs I2C
- obsługa LCD1602 i LCD2004
- domyślny adres I2C 0x27
- możliwość zmiany adresu za pomocą zworek
- wbudowany potencjometr regulacji kontrastu
- zasilanie 5 V
Cechy szczegółowe
- Interfejs I2C: pozwala połączyć moduł z mikrokontrolerem za pomocą linii SDA i SCL.
- Obsługa LCD1602 i LCD2004: umożliwia współpracę z wyświetlaczami o formatach odpowiednio 2×16 i 4×20 znaków.
- Adres domyślny 0x27: ułatwia rozpoczęcie konfiguracji; adres można zmienić za pomocą zworek.
- Regulacja kontrastu: wbudowany potencjometr pozwala dopasować widoczność znaków na wyświetlaczu.
- Zasilanie 5 V: zgodnie z podaną specyfikacją modułu.
Zastosowanie
- podłączenie wyświetlacza LCD1602 lub LCD2004 do mikrokontrolera przez I2C
- projekty Arduino z tekstowym wyświetlaczem LCD
- projekty wykorzystujące ESP8266 lub ESP32, po sprawdzeniu zgodności poziomów logicznych I2C
- projekty z Raspberry Pi, po sprawdzeniu zgodności poziomów logicznych I2C
- eksperymenty edukacyjne z magistralą I2C i wyświetlaczami LCD
Specyfikacja techniczna
- układ: PCF8574
- interfejs: I2C
- napięcie zasilania: 5 V
- domyślny adres I2C: 0x27
- zmiana adresu: zworki
- regulacja kontrastu: wbudowany potencjometr
- obsługiwane wyświetlacze: LCD1602, LCD2004 oraz inne z podobnym interfejsem równoległym
- wymiary: 41 × 19 × 15 mm
Zasilanie
Moduł wymaga zasilania 5 V. Zasilanie podłącza się do VCC i GND. Przed podłączeniem do platformy z logiką 3,3 V należy sprawdzić zgodność poziomów napięć magistrali I2C; materiał źródłowy nie podaje, czy moduł zapewnia konwersję poziomów logicznych.
Instrukcja
- Sprawdź, czy wyświetlacz jest zgodny z modułem: źródło wymienia LCD1602, LCD2004 oraz inne wyświetlacze z podobnym interfejsem równoległym.
- Podłącz wyświetlacz do modułu zgodnie z rozmieszczeniem złączy posiadanego wyświetlacza. Źródło nie podaje szczegółowej mapy pinów ani orientacji montażu, dlatego należy je zweryfikować przed podłączeniem.
- Połącz VCC i GND modułu z zasilaniem 5 V oraz masą układu. Połącz SDA i SCL z odpowiednimi liniami I2C mikrokontrolera.
- Przed włączeniem zasilania sprawdź zgodność poziomów logicznych I2C, szczególnie przy użyciu ESP8266, ESP32 lub Raspberry Pi.
- W programie wyszukaj lub ustaw adres I2C modułu. Adres domyślny to 0x27; jego zmianę umożliwiają zworki.
- Po uruchomieniu wyświetlacza wyreguluj kontrast wbudowanym potencjometrem.
Źródło nie wskazuje biblioteki, konfiguracji pinów wyświetlacza ani mapowania połączeń modułu. Nie podano więc przykładowego kodu, który można byłoby wiarygodnie dopasować do tego wariantu.
Podłączenie
Do komunikacji z mikrokontrolerem źródło wskazuje cztery połączenia:
| Pin modułu | Połączenie |
|—|—|
| VCC | zasilanie 5 V |
| GND | masa układu |
| SDA | linia danych I2C |
| SCL | linia zegarowa I2C |
Szczegółowe przypisanie pinów modułu do złącza wyświetlacza nie zostało podane. Przed montażem należy sprawdzić rozmieszczenie złączy i polaryzację.
Kompatybilność
- Arduino
- ESP8266
- ESP32
- Raspberry Pi
- wyświetlacze LCD1602 i LCD2004
- inne mikrokontrolery z interfejsem I2C; zgodność poziomów logicznych należy sprawdzić osobno
Informacje bezpieczeństwa
- Używaj modułu wyłącznie w układach niskonapięciowych i przy zasilaniu 5 V zgodnie z podaną specyfikacją.
- Przed podłączeniem sprawdź polaryzację VCC i GND oraz zgodność połączeń z wyświetlaczem.
- Połączenia wykonuj przy odłączonym zasilaniu; przed uruchomieniem sprawdź, czy nie ma zwarć.
- Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
- Podczas lutowania stosuj odpowiednią wentylację i ochronę przed gorącymi elementami.
Ostrzeżenia
- Nie podawaj na VCC napięcia innego niż określone w specyfikacji: 5 V.
- Nie zakładaj, że wejścia I2C są bezpieczne dla logiki 3,3 V lub że moduł konwertuje poziomy napięć; źródło nie potwierdza obecności konwertera poziomów.
- Nie podłączaj modułu przy włączonym zasilaniu ani przy niepewnej polaryzacji.
- Nie zakładaj, że moduł może bezpośrednio zasilać przekaźniki lub inne obciążenia; źródło nie podaje dopuszczalnych prądów wyjść.
Przeznaczenie produktu
- moduł do projektów edukacyjnych, hobbystycznych i prototypowych
- konwersja połączenia wyświetlacza LCD na komunikację I2C
- praca z kompatybilnymi wyświetlaczami LCD i mikrokontrolerami
Zastosowania wykluczone
- nie jest przeznaczony do zastosowań medycznych ani związanych z bezpieczeństwem życia
- nie jest przeznaczony do instalacji sieciowych ani obwodów wysokiego napięcia
- nie należy stosować poza udokumentowanym napięciem zasilania 5 V
Zawartość zestawu
- moduł konwertera I2C z układem PCF8574
Najczęstsze pytania
Jaki jest domyślny adres I2C modułu?
Domyślny adres podany w źródle to 0x27. Można go zmienić za pomocą zworek.
Z jakimi wyświetlaczami współpracuje moduł?
Źródło wymienia LCD1602 (2×16), LCD2004 (4×20) oraz inne wyświetlacze z podobnym interfejsem równoległym.
Jak reguluje się kontrast?
Za pomocą potencjometru wbudowanego w moduł.
Jakie napięcie zasilania jest wymagane?
Specyfikacja podaje 5 V.
Czy można podłączyć moduł bezpośrednio do ESP32 lub Raspberry Pi?
Źródło wymienia te platformy jako kompatybilne, ale nie podaje informacji o konwersji poziomów logicznych. Przed podłączeniem sprawdź zgodność napięć na liniach I2C.
O produkcie
Moduł PCF8574 łączy zgodny wyświetlacz LCD z mikrokontrolerem za pośrednictwem magistrali I2C. W typowym połączeniu z mikrokontrolerem wykorzystywane są linie zasilania, masa, SDA i SCL, co ogranicza liczbę przewodów potrzebnych do sterowania wyświetlaczem. Adres domyślny to 0x27, a jego zmianę umożliwiają zworki. Wbudowany potencjometr służy do ustawienia kontrastu. Moduł może znaleźć zastosowanie w projektach edukacyjnych, panelach informacyjnych i prototypach z wyświetlaczem tekstowym.
Dlaczego warto
- połączenie wyświetlacza przez interfejs I2C
- obsługa popularnych formatów LCD1602 i LCD2004
- regulacja kontrastu na module
- domyślny adres I2C 0x27 z możliwością zmiany za pomocą zworek
- kompaktowe wymiary: 41 × 19 × 15 mm








Opinie
Na razie nie ma opinii o produkcie.
