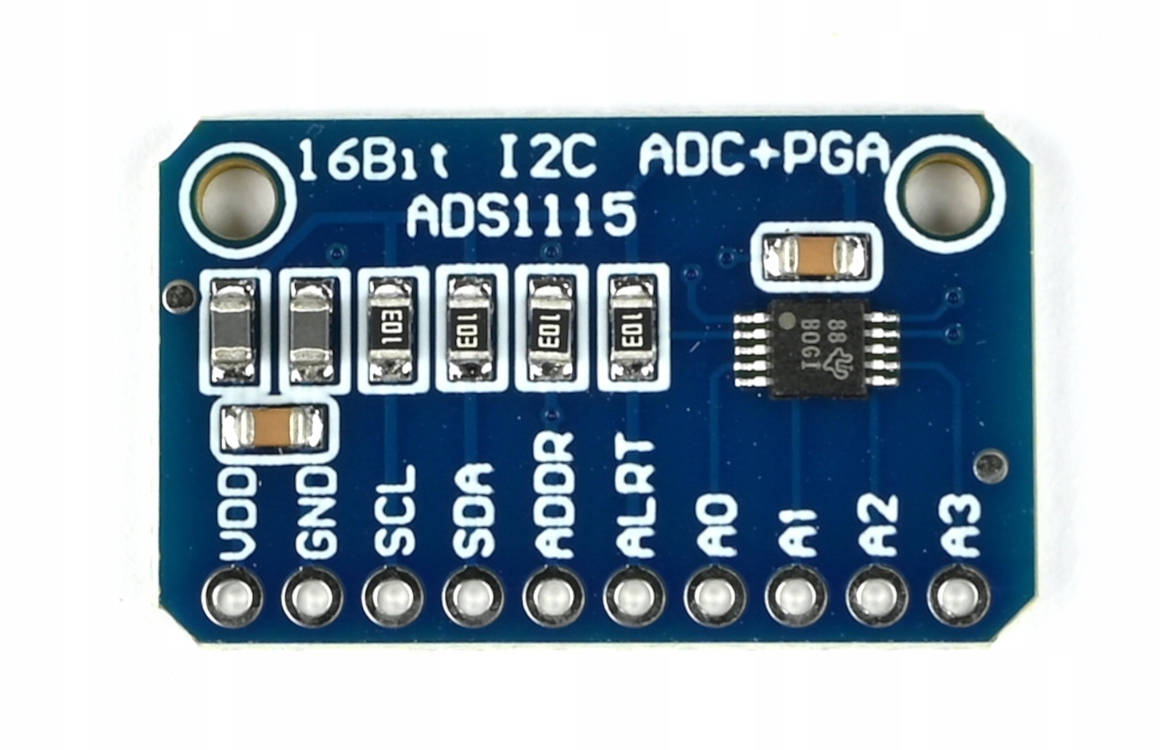

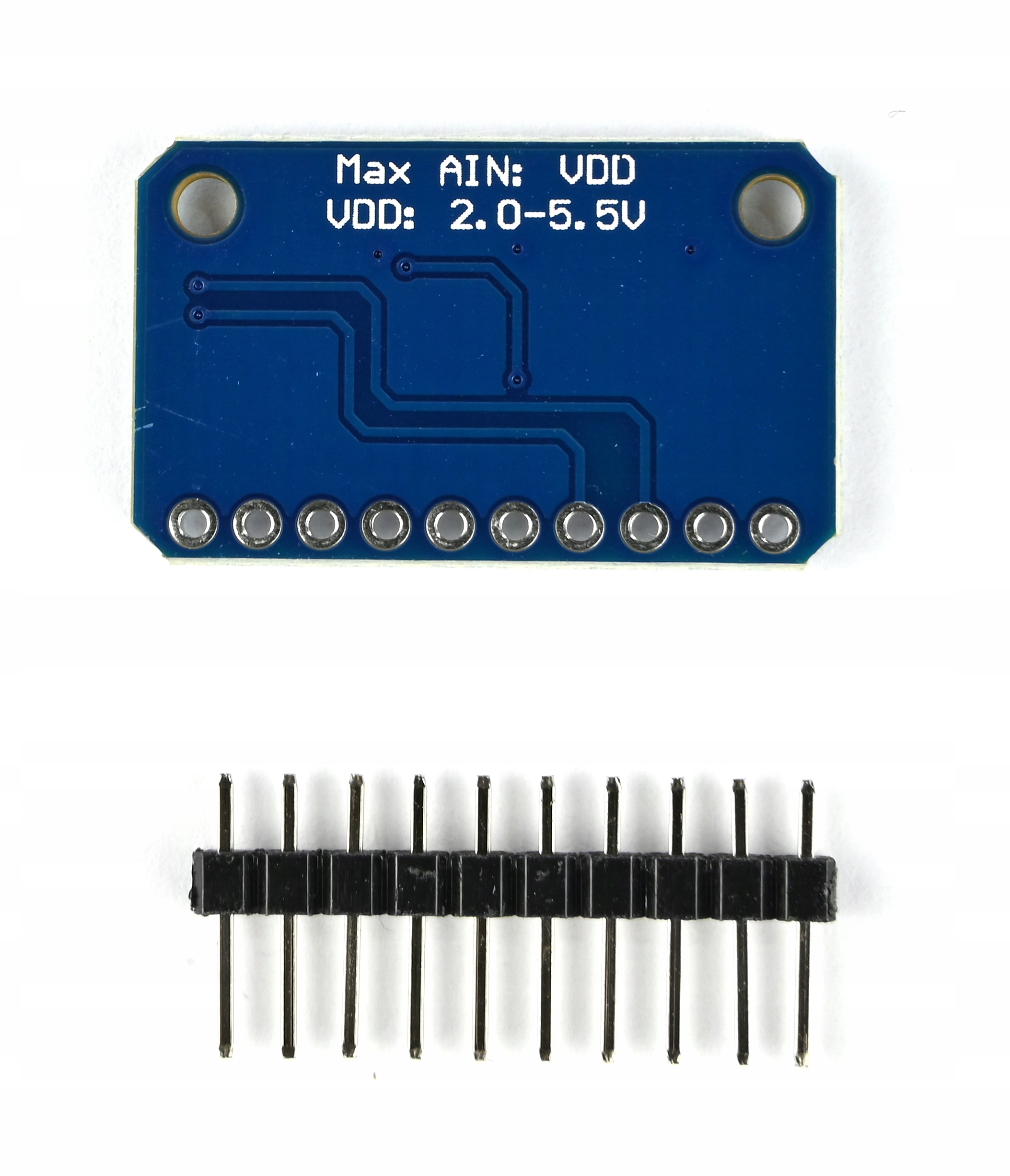

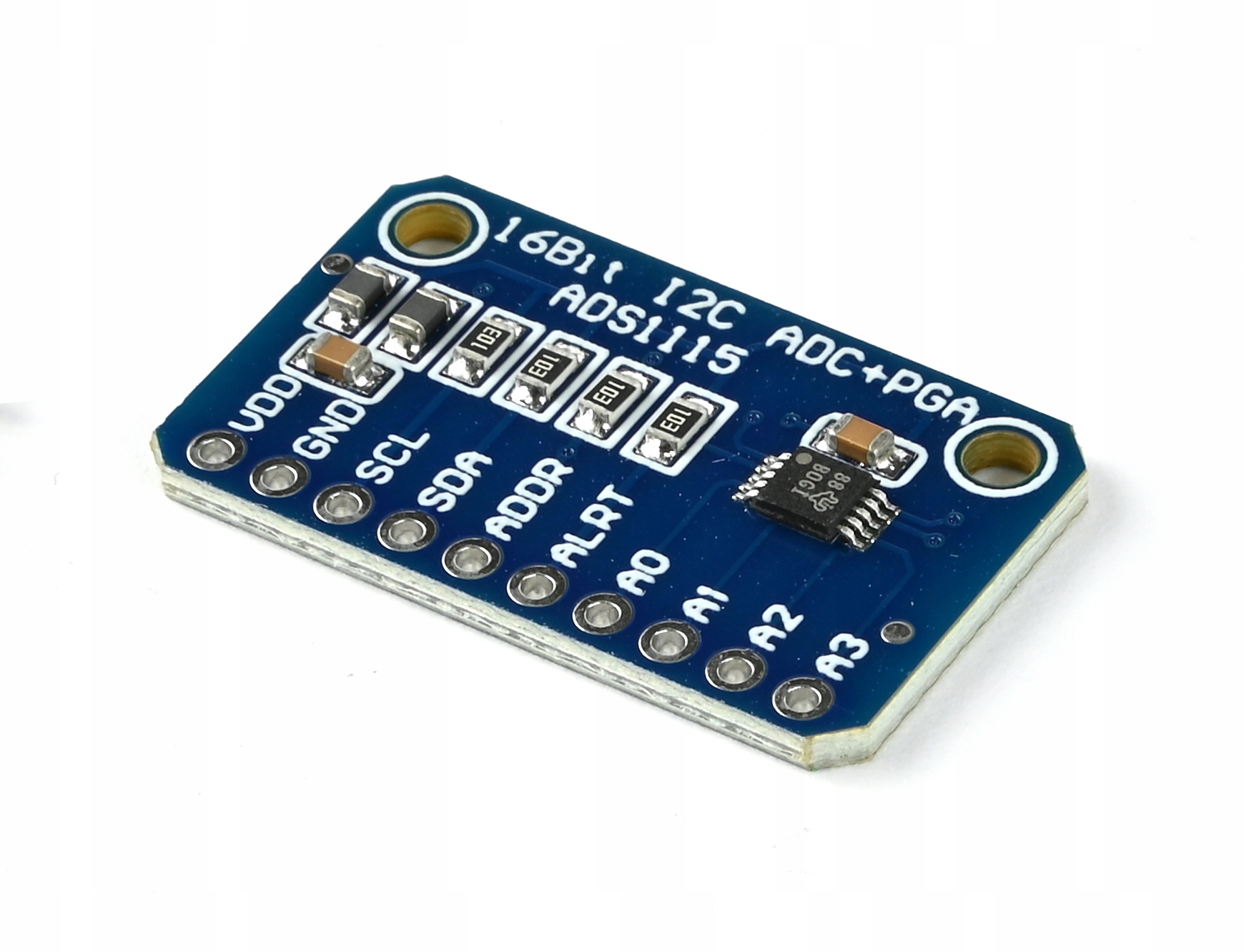

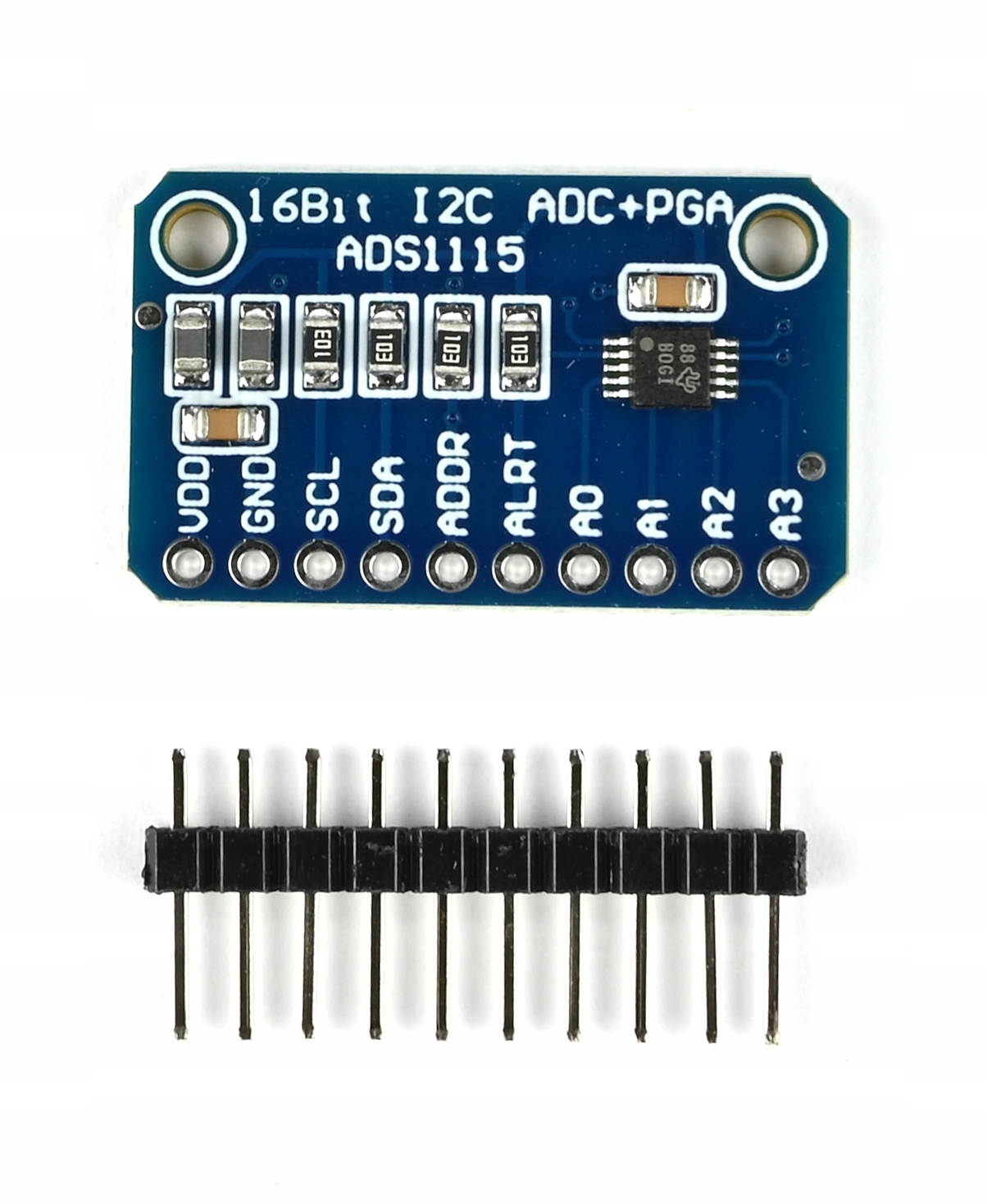

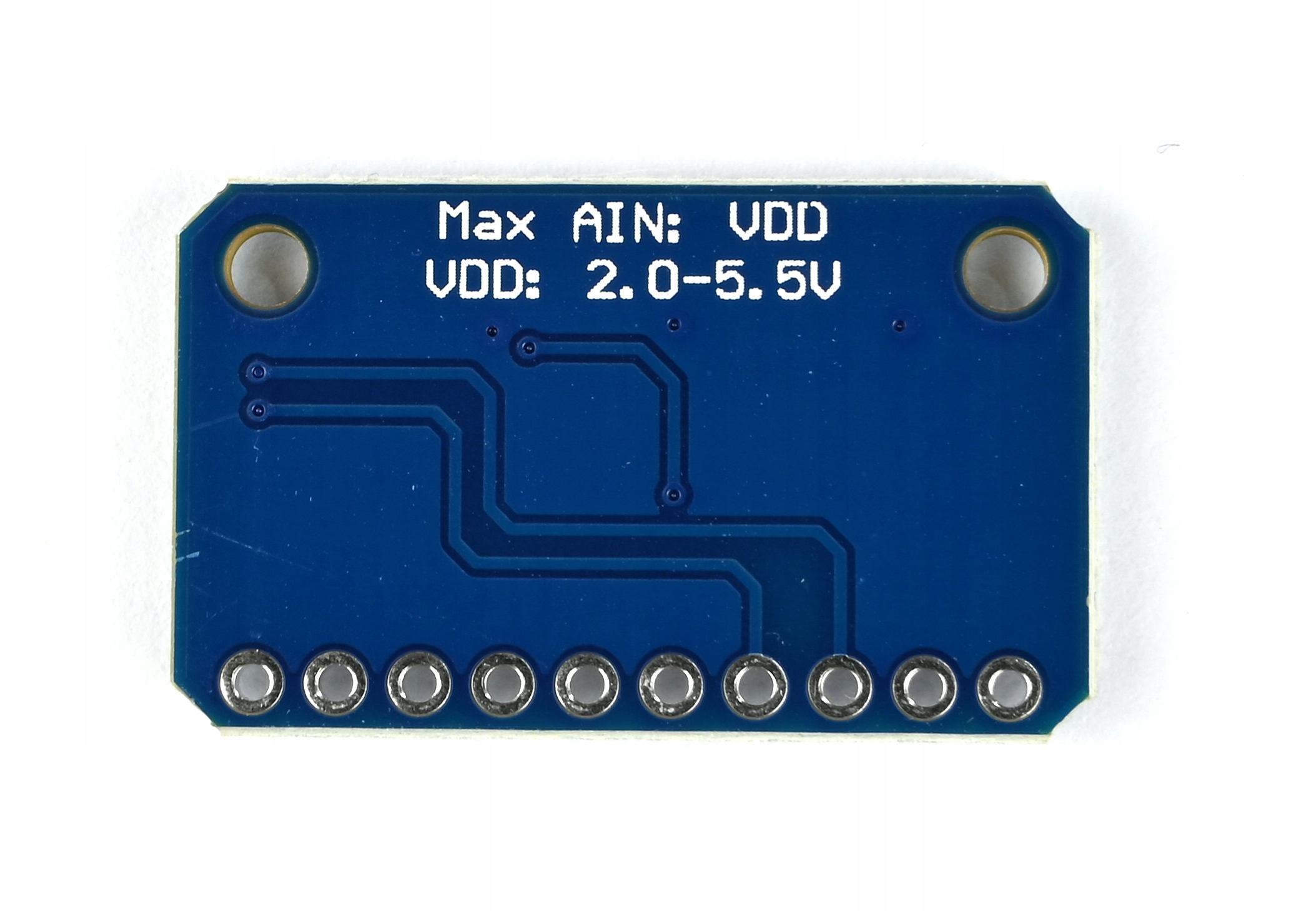

IMZ Moduł ADC ADS1115 16 bit 4 kanałowy

Opis produktu

Moduł z przetwornikiem ADS1115 umożliwia odczyt sygnałów analogowych z rozdzielczością 16 bitów za pośrednictwem interfejsu I2C. Ma cztery wybierane wejścia analogowe i programowalne wzmocnienie PGA.

Cechy produktu

• 16-bitowa rozdzielczość
• cztery wybierane wejścia analogowe
• programowalne wzmocnienie PGA
• komunikacja I2C
• częstotliwość próbkowania do 860 SPS
• zasilanie 2,0–5,5 V

Cechy szczegółowe

• 16-bitowa rozdzielczość: pozwala reprezentować odczyty analogowe z użyciem 16-bitowego wyniku konwersji.
• Cztery wejścia analogowe: umożliwiają wybór sygnału do pomiaru; źródło podaje także możliwość pracy w trybie różnicowym.
• Programowalne wzmocnienie PGA: pozwala dopasować konfigurację pomiaru do sygnału wejściowego.
• Interfejs I2C: umożliwia wymianę danych z urządzeniem sterującym obsługującym ten interfejs.
• Do 860 SPS: określa maksymalną podaną częstotliwość próbkowania.
• Zasilanie 2,0–5,5 V: pozwala zasilać moduł napięciem z podanego zakresu.

Zastosowanie

• Odczyt analogowych sygnałów napięciowych w projektach elektronicznych.
• Budowa prostych systemów akwizycji danych.
• Projekty pomiarowe z mikrokontrolerem.
• Przenośne układy pomiarowe zasilane bateryjnie.
• Monitorowanie sygnałów w prototypach i projektach badawczych.

Specyfikacja techniczna

• układ przetwornika: ADS1115
• rozdzielczość: 16 bitów
• liczba wejść analogowych: 4, wybierane
• tryb pomiaru: wejścia analogowe lub różnicowy, według materiału źródłowego
• programowalne wzmocnienie: PGA
• interfejs komunikacyjny: I2C
• częstotliwość próbkowania: do 860 SPS
• podany zakres napięcia wejściowego: ±6,144 V maks.; zakres konfiguracji pomiaru, nie potwierdzenie dopuszczalnego napięcia elektrycznego na pinie
• napięcie zasilania: 2,0–5,5 V

Zasilanie

Według materiału źródłowego moduł jest zasilany napięciem 2,0–5,5 V. Sposób podłączenia zasilania i oznaczenia pinów nie zostały podane. Przed podłączeniem należy sprawdzić oznaczenia na konkretnej płytce.

Instrukcja

1. Sprawdź oznaczenia pinów na module oraz wymagania napięciowe i połączenia I2C używanej platformy. Materiał źródłowy nie podaje układu pinów płytki, dlatego nie można bezpiecznie wskazać konkretnych połączeń.
2. Podłącz zasilanie w zakresie 2,0–5,5 V, zgodnie z oznaczeniami modułu.
3. Połącz linie I2C modułu z odpowiednimi liniami I2C urządzenia sterującego, zgodnie z dokumentacją obu urządzeń.
4. Skonfiguruj odczyt ADS1115 w używanym środowisku programistycznym. Nie podano konkretnej biblioteki ani wariantu połączeń, dlatego brak podstaw do dołączenia sprawdzonego kodu Arduino.

Podłączenie

Moduł komunikuje się przez I2C i wymaga zasilania 2,0–5,5 V według materiału źródłowego. Konkretne oznaczenia i rozmieszczenie pinów nie zostały udokumentowane. Przed podłączeniem należy sprawdzić nadruki na płytce i dokumentację używanego modułu.

Kompatybilność

• Arduino
• Raspberry Pi
• ESP32

Informacje bezpieczeństwa

• Przed zasileniem sprawdź oznaczenia pinów i polaryzację na konkretnej płytce.
• Używaj zasilania wyłącznie w podanym zakresie 2,0–5,5 V.
• Dobierz poziomy sygnałów I2C do napięć dopuszczalnych przez moduł i urządzenie sterujące.
• Przed podłączeniem badanego sygnału sprawdź dokumentację układu ADS1115 i modułu; podany zakres ±6,144 V nie potwierdza, że takie napięcie można bezpośrednio przyłożyć do wejścia.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu. Chroń moduł przed zwarciem, wilgocią, zabrudzeniem i uszkodzeniami mechanicznymi.

Ostrzeżenia

• Nie przekraczaj napięcia zasilania 5,5 V ani nie podawaj napięcia niższego niż 2,0 V.
• Nie traktuj wartości ±6,144 V jako gwarantowanego dopuszczalnego napięcia na pinie wejściowym; jest to podany zakres pomiarowy, a dopuszczalne napięcie elektryczne wejścia wymaga weryfikacji w dokumentacji układu i modułu.
• Nie podłączaj sygnałów przed sprawdzeniem wspólnej masy, poziomów napięć i połączeń.
• Nie używaj modułu w obwodach sieciowych ani w zastosowaniach, w których błędny pomiar może spowodować zagrożenie.

Przeznaczenie produktu

• Moduł do edukacyjnych i hobbystycznych projektów elektroniki.
• Pomiary sygnałów analogowych w niskonapięciowych prototypach.
• Rozbudowa systemów mikrokontrolerowych o zewnętrzny przetwornik ADC.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani do ochrony życia lub zdrowia.
• Nie używać jako jedynego elementu pomiarowego lub zabezpieczającego w krytycznych systemach przemysłowych.
• Nie podłączać bezpośrednio do instalacji sieciowej ani innych obwodów wysokiego napięcia.

Najczęstsze pytania

Czy moduł ma rozdzielczość 16 czy 24 bitów?
Materiał opisuje ADS1115 jako przetwornik 16-bitowy. Wartość 24 bitów pojawia się w polu modelu, ale jest sprzeczna z opisem i wymaga weryfikacji.

Jakie jest napięcie zasilania?
W materiale podano zakres 2,0–5,5 V.

Czy ±6,144 V można podać bezpośrednio na wejście?
Nie należy tego zakładać. Wartość podano jako maksymalny zakres napięcia wejściowego, ale materiał nie wyjaśnia jej znaczenia ani dopuszczalnego napięcia elektrycznego pinów. Należy zweryfikować je w dokumentacji układu i konkretnej płytki.

Jak podłączyć moduł?
Moduł korzysta z I2C, ale materiał nie podaje oznaczeń ani rozmieszczenia pinów. Należy sprawdzić nadruki na płytce i dokumentację przed podłączeniem.

Czy w zestawie są przewody?
Materiał nie podaje zawartości zestawu.

O produkcie

ADS1115 to zewnętrzny przetwornik analogowo-cyfrowy do projektów, w których potrzebny jest odczyt sygnałów analogowych przez I2C. Cztery wybierane wejścia, konfiguracja PGA i próbkowanie do 860 SPS pozwalają wykorzystać go w prototypach pomiarowych, rejestratorach danych oraz projektach mikrokontrolerowych. Przed użyciem trzeba zweryfikować rozmieszczenie pinów i dopuszczalne poziomy napięć dla konkretnej płytki.

Dlaczego warto

• 16-bitowa konwersja analogowo-cyfrowa
• Cztery wybierane wejścia analogowe
• Programowalne wzmocnienie PGA
• Komunikacja przez I2C
• Próbkowanie do 860 SPS
• Zasilanie w podanym zakresie 2,0–5,5 V
