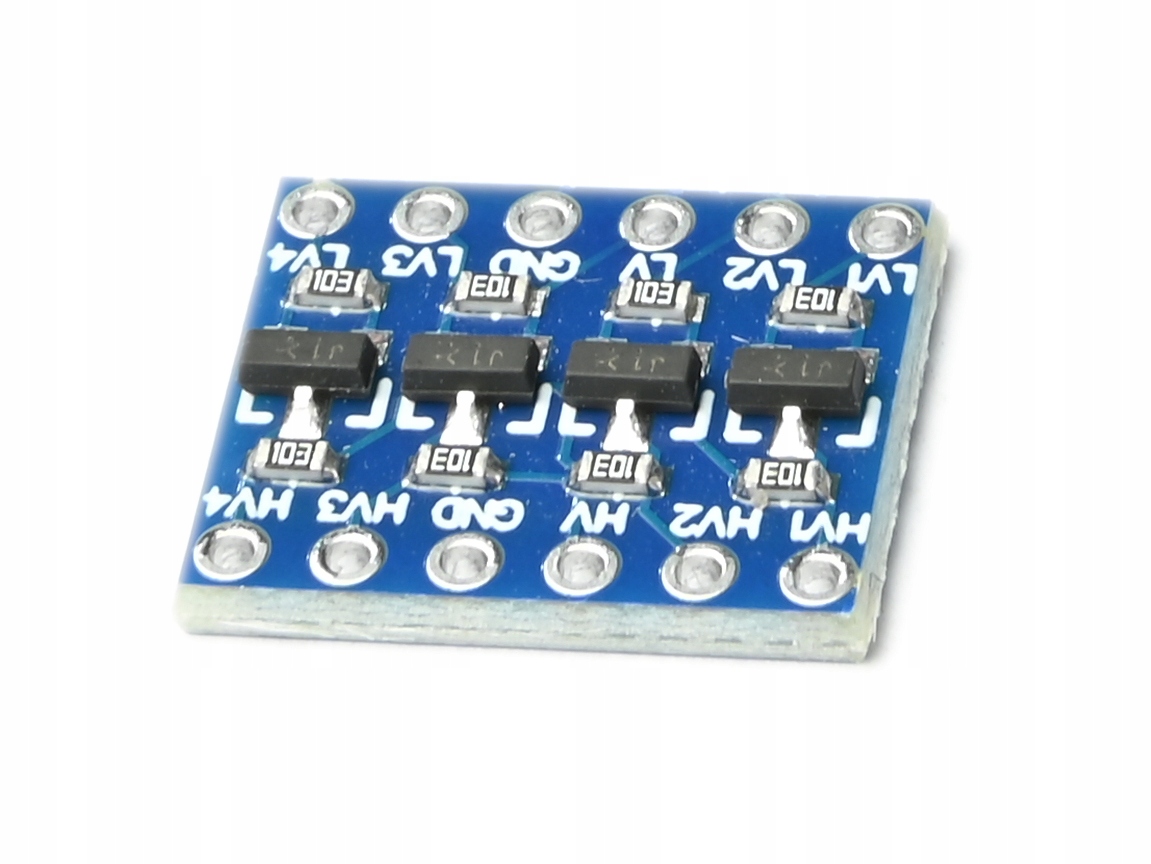

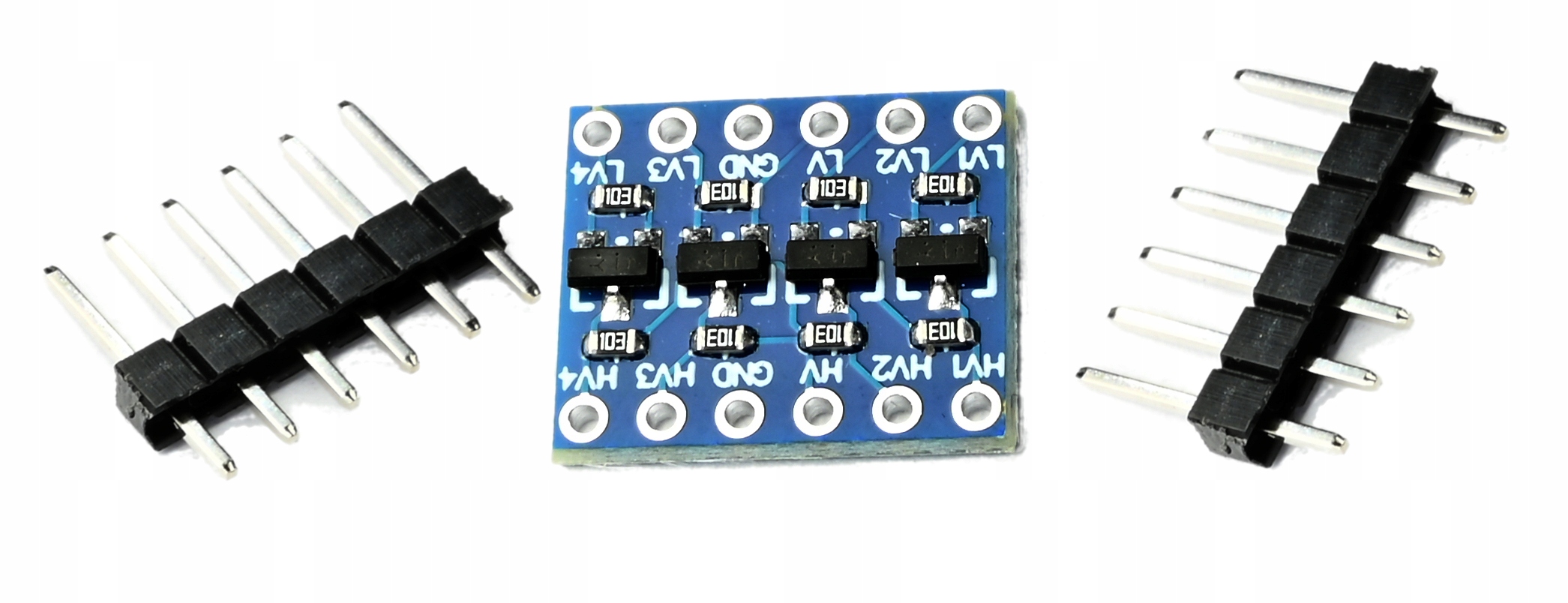

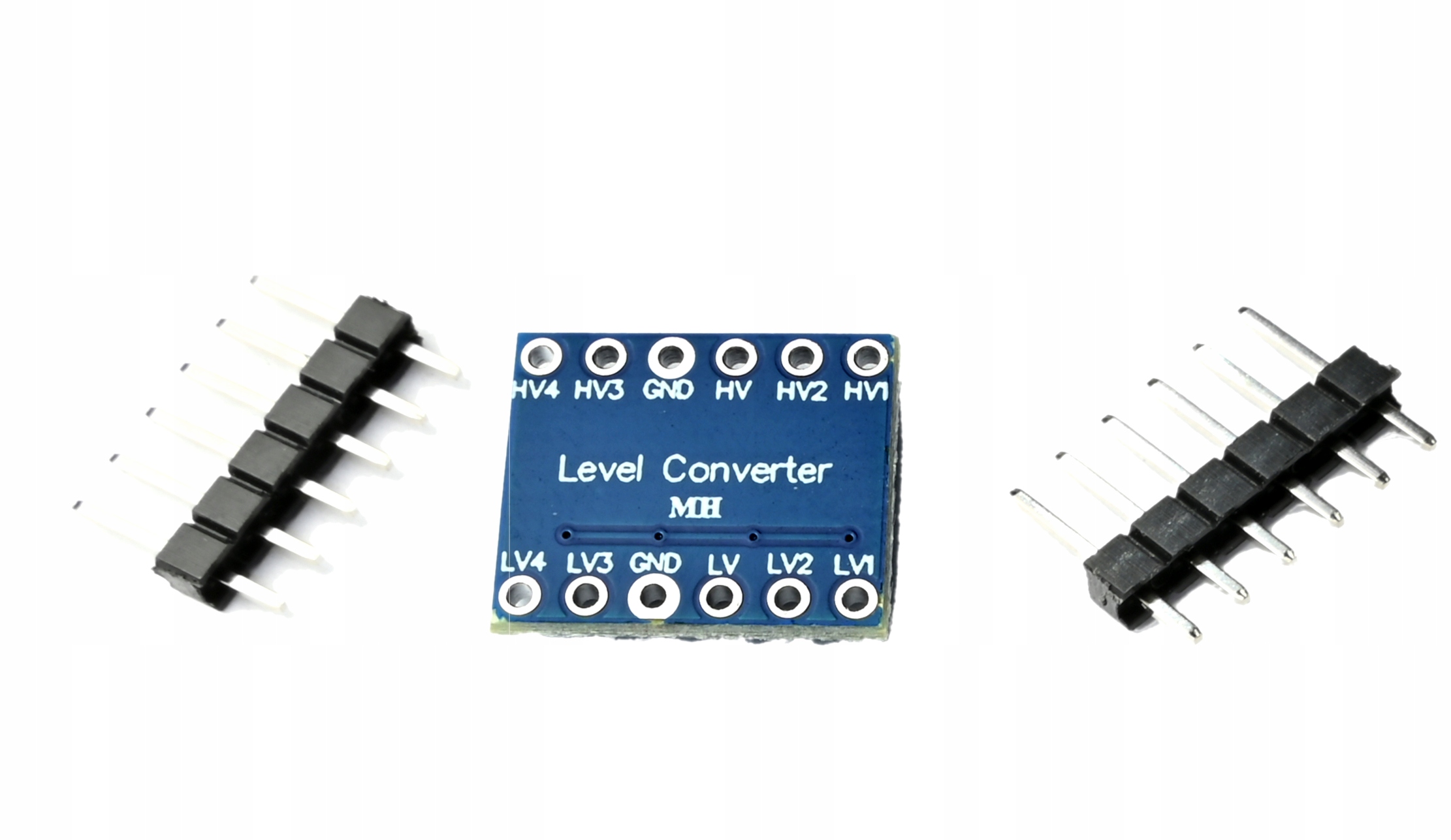

IMZ Konwerter poziomów logicznych 4-kanałowy

Opis produktu

Czterokanałowy moduł do dwukierunkowej konwersji sygnałów logicznych między stroną 3,3 V (LV) a 5 V (HV). Według opisu obsługuje sygnały interfejsów I2C, SPI, UART i GPIO.

Cechy produktu

• 4 kanały konwersji
• dwukierunkowa konwersja poziomów logicznych
• strona LV: 3,3 V
• strona HV: 5 V
• obsługa I2C, SPI, UART i GPIO
• maksymalna częstotliwość I2C: 400 kHz
• złącza: HV, LV, GND oraz linie sygnałowe
• wymiary: 17 × 11 mm

Cechy szczegółowe

• Dwukierunkowa konwersja: umożliwia przesyłanie sygnałów pomiędzy układami pracującymi na poziomach 3,3 V i 5 V.
• 4 kanały: pozwalają konwertować kilka linii sygnałowych.
• Strony LV i HV: odpowiadają odpowiednio poziomom 3,3 V i 5 V.
• Obsługa I2C, SPI, UART i GPIO: umożliwia wykorzystanie modułu w różnych typach połączeń cyfrowych.
• Maksymalna częstotliwość I2C 400 kHz: określa podaną przez źródło granicę pracy dla tego interfejsu.
• Wymiary 17 × 11 mm: ułatwiają uwzględnienie modułu w projekcie o ograniczonej przestrzeni.

Zastosowanie

• Dopasowanie poziomów sygnałów pomiędzy układami 3,3 V i 5 V.
• Połączenia I2C, SPI, UART lub GPIO w projektach elektronicznych.
• Integracja mikrokontrolera z czujnikiem, wyświetlaczem lub innym urządzeniem peryferyjnym o innym poziomie logicznym.
• Projekty edukacyjne, Arduino, Raspberry Pi, ESP32 lub STM32.

Specyfikacja techniczna

• liczba kanałów: 4
• napięcie strony niskiej (LV): 3,3 V
• napięcie strony wysokiej (HV): 5 V
• kierunek konwersji: dwukierunkowa
• obsługiwane interfejsy: I2C, SPI, UART, GPIO
• maksymalna częstotliwość pracy dla I2C: 400 kHz
• złącza: HV, LV, GND, linie sygnałowe TX/RX
• wymiary modułu: 17 × 11 mm

Zasilanie

Stronę niskonapięciową LV należy zasilić napięciem 3,3 V, a stronę HV napięciem 5 V. Moduł ma również złącze GND. Źródło nie podaje tolerancji napięć ani dopuszczalnego zakresu zasilania.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia HV, LV, GND i linii sygnałowych na konkretnym module.
2. Podłącz LV do zasilania strony 3,3 V, a HV do zasilania strony 5 V.
3. Połącz GND modułu z masą obu układów.
4. Podłącz linie sygnałowe obu urządzeń do odpowiadających sobie kanałów konwertera. Dokładne przypisanie pinów kanałów nie zostało jednoznacznie opisane w materiale źródłowym — ustal je na podstawie oznaczeń na płytce przed uruchomieniem.
5. Sprawdź, czy sygnały i zasilanie po obu stronach odpowiadają napięciom LV i HV. Dla I2C nie przekraczaj podanej częstotliwości 400 kHz.
6. Wykonaj próbę komunikacji przy wyłączonym zasilaniu podczas zmian połączeń. Moduł nie wymaga opisanego w źródle kodu ani konkretnej biblioteki; sposób konfiguracji programu zależy od użytych urządzeń.

Podłączenie

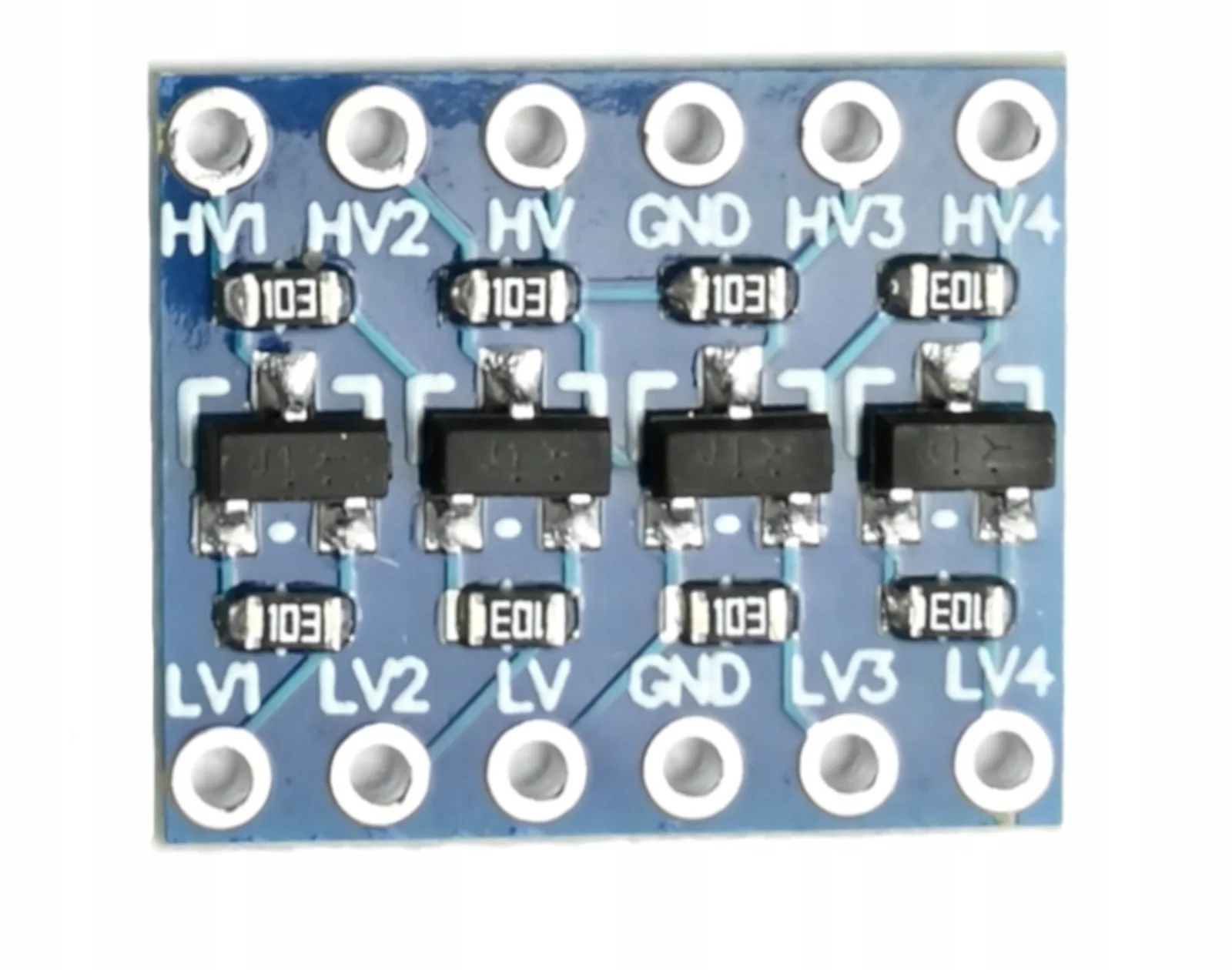

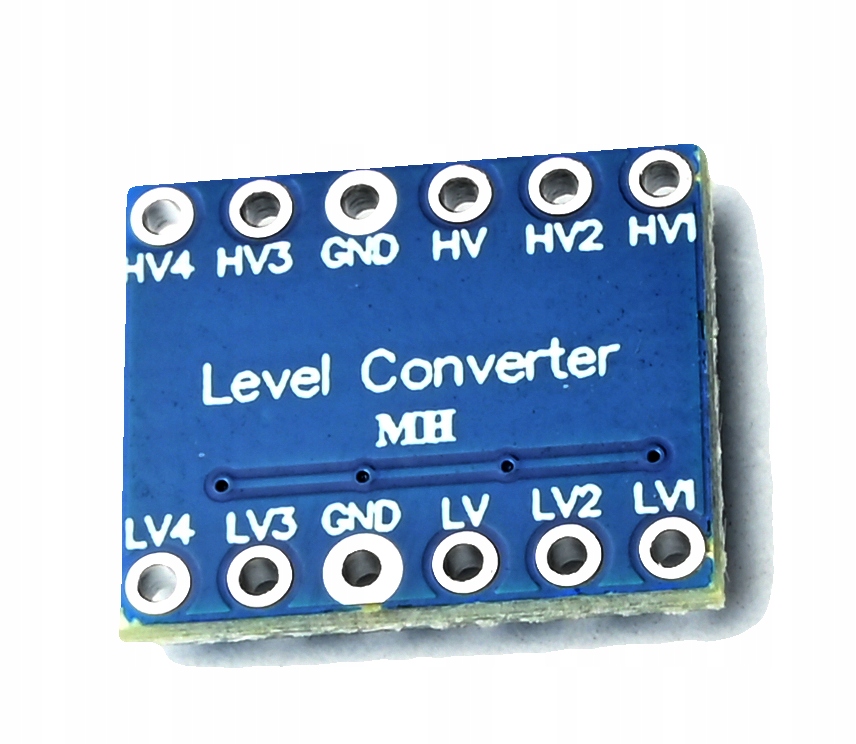

| Złącze | Połączenie według materiału źródłowego |
|—|—|
| LV | Zasilanie strony niskonapięciowej 3,3 V |
| HV | Zasilanie strony wysokonapięciowej 5 V |
| GND | Masa |
| Linie sygnałowe | Linie do konwersji; moduł ma 4 kanały |

Materiał wymienia oznaczenia TX/RX, ale nie podaje jednoznacznego przypisania wszystkich pinów po obu stronach. Przed podłączeniem sprawdź nadruki na płytce i nie zakładaj kolejności kanałów.

Kompatybilność

• Arduino
• Raspberry Pi
• ESP32
• STM32
• Układy korzystające z poziomów logicznych 3,3 V i 5 V oraz interfejsów I2C, SPI, UART lub GPIO

Informacje bezpieczeństwa

• Używaj modułu wyłącznie w układach niskonapięciowych o poziomach wskazanych dla stron LV (3,3 V) i HV (5 V).
• Przed podłączeniem sprawdź polaryzację i oznaczenia pinów.
• Odłącz zasilanie przed montażem, zmianą połączeń lub demontażem.
• Zapewnij stabilne połączenia i unikaj zwarcia pinów.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Montaż i uruchomienie powinny odbywać się w sposób ograniczający ryzyko wyładowań elektrostatycznych oraz przypadkowego dotknięcia zasilanych obwodów.

Ostrzeżenia

• Nie podawaj 5 V na stronę LV ani 3,3 V jako zasilania strony HV, jeśli wymagane napięcia strony są inne niż podane.
• Nie podłączaj napięć wyższych niż 5 V do wejść modułu; dopuszczalne napięcia poza wskazanymi wartościami nie zostały określone.
• Nie odwracaj polaryzacji zasilania.
• Nie przekraczaj częstotliwości 400 kHz dla I2C.
• Nie podłączaj przewodów według domniemanej kolejności pinów — materiał nie określa jednoznacznie mapowania kanałów.

Przeznaczenie produktu

• Do konwersji sygnałów logicznych 3,3 V i 5 V w niskonapięciowych projektach elektronicznych.
• Do prototypowania, nauki elektroniki i integracji mikrokontrolerów z urządzeniami peryferyjnymi.
• Do sygnałów interfejsów I2C, SPI, UART i GPIO w granicach podanych parametrów.

Zastosowania wykluczone

• Nie jest przeznaczony do konwersji napięcia zasilającego urządzenia ani do pracy z napięciem sieciowym.
• Nie używać w układach bezpieczeństwa życia ani jako jedynego zabezpieczenia przed uszkodzeniem urządzeń.
• Nie stosować z napięciami lub parametrami elektrycznymi innymi niż potwierdzone w specyfikacji.

Najczęstsze pytania

Jakie poziomy napięć obsługuje moduł?
Strona LV jest przeznaczona dla 3,3 V, a strona HV dla 5 V.

Ile kanałów ma konwerter?
Moduł ma 4 kanały.

Czy konwersja działa w obu kierunkach?
Tak, według materiału źródłowego konwersja jest dwukierunkowa.

Jakie interfejsy są wymienione jako obsługiwane?
I2C, SPI, UART i GPIO.

Jaka jest maksymalna podana częstotliwość I2C?
400 kHz.

Czy materiał podaje dokładne przypisanie pinów kanałów?
Nie. Przed podłączeniem należy zweryfikować oznaczenia na płytce.

O produkcie

W projektach z mikrokontrolerami często trzeba połączyć urządzenia pracujące na różnych poziomach logicznych. Ten moduł udostępnia cztery kanały konwersji dwukierunkowej między stroną 3,3 V i 5 V. Może być wykorzystany przy budowie prototypów z interfejsami I2C, SPI, UART lub GPIO, o ile połączenia i parametry urządzeń odpowiadają specyfikacji modułu.

Dlaczego warto

• 4 kanały w jednym module
• dwukierunkowa konwersja między 3,3 V i 5 V
• obsługa popularnych interfejsów cyfrowych
• niewielkie wymiary: 17 × 11 mm
