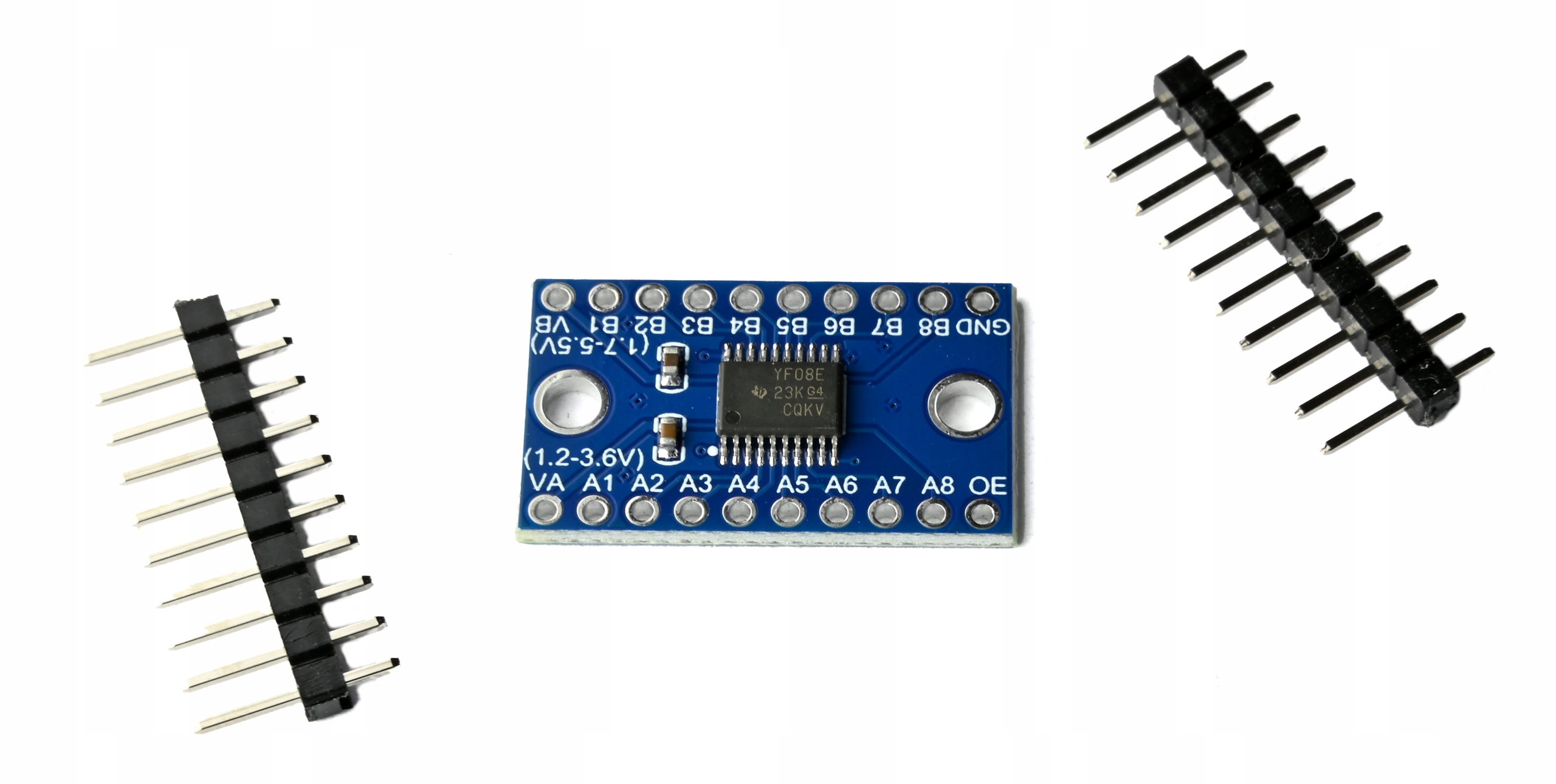

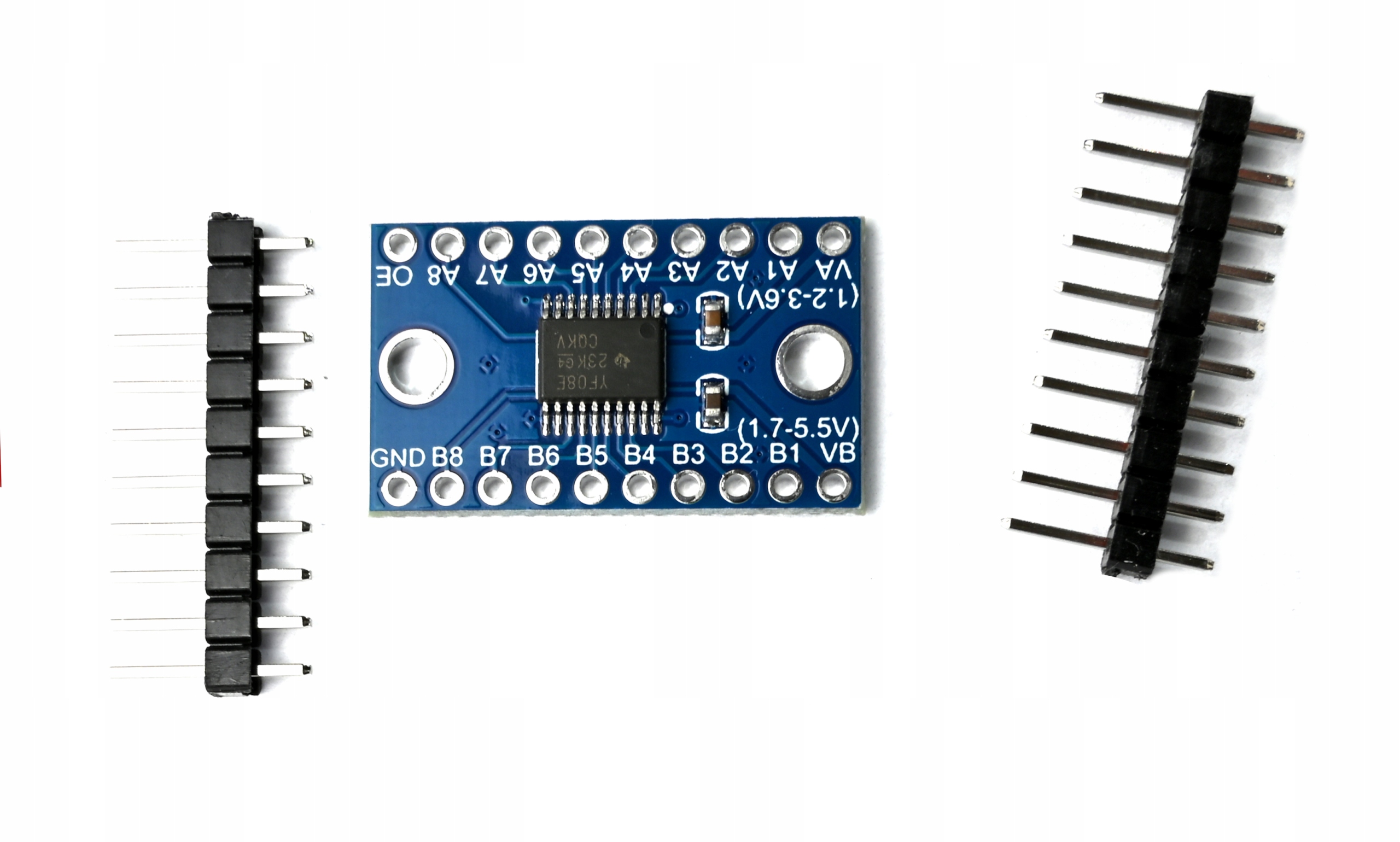

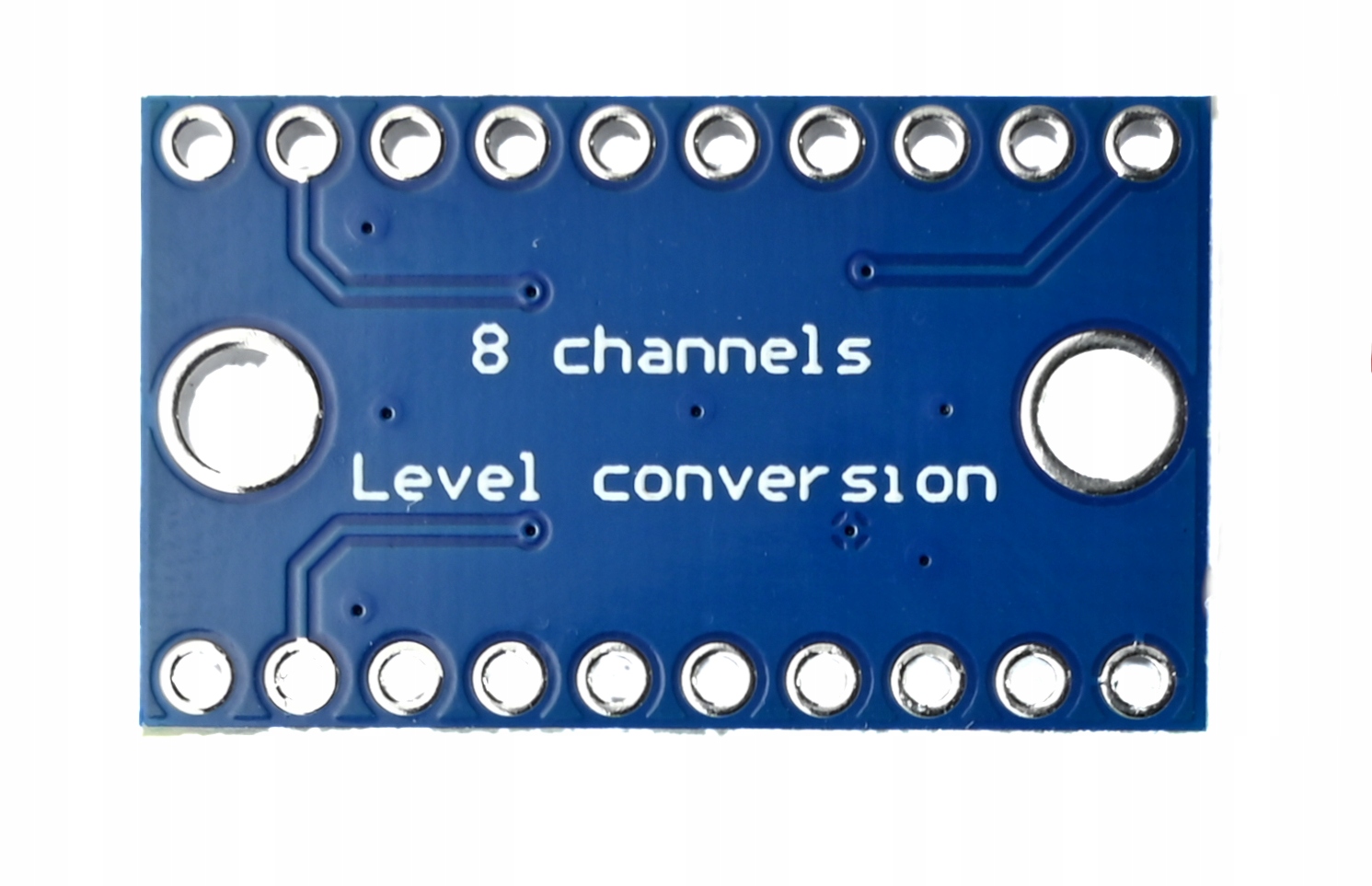

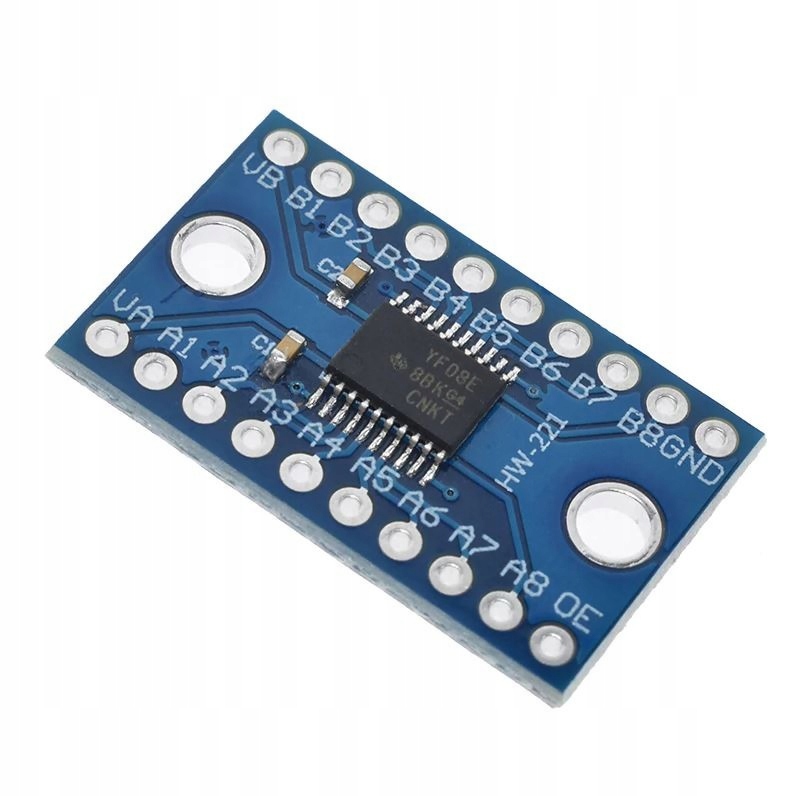

IMZ Konwerter poziomów logicznych 8-kanałowy 5V 3.3V TXS0108E YF08E

Opis produktu

Ośmiokanałowy moduł do dwukierunkowej konwersji poziomów logicznych między układami zasilanymi różnymi napięciami. Kierunek transmisji ma być wykrywany automatycznie, a moduł wymaga zasilenia obu stron napięciami odpowiednimi dla współpracujących układów.

Cechy produktu

• 8 kanałów sygnałowych
• Dwukierunkowa konwersja poziomów logicznych
• Automatyczne wykrywanie kierunku sygnału
• Złącza HV, LV, GND i OE
• Obsługa wskazana dla I2C, SPI, UART i GPIO
• Wymiary: 26 × 16 mm

Cechy szczegółowe

• 8 kanałów: umożliwia konwersję wielu linii sygnałowych.
• Dwukierunkowa praca: pozwala przesyłać sygnały w obu kierunkach bez ręcznego ustawiania kierunku.
• Automatyczne wykrywanie kierunku: według opisu nie wymaga osobnego sterowania kierunkiem transmisji.
• Oddzielne zasilanie stron HV i LV: umożliwia dopasowanie poziomów logicznych do napięć współpracujących układów.
• Wejście OE: służy do aktywacji modułu; w materiale źródłowym stan HIGH opisano jako włączający.
• Kompaktowe wymiary: moduł ma 26 × 16 mm.

Zastosowanie

• Dopasowanie poziomów logicznych między układami pracującymi przy różnych napięciach, np. 5 V i 3,3 V.
• Łączenie mikrokontrolera z czujnikiem lub modułem peryferyjnym.
• Konwersja linii w projektach wykorzystujących I2C, SPI, UART lub GPIO.
• Projekty edukacyjne, hobbystyczne i DIY z elektroniką niskonapięciową.

Specyfikacja techniczna

• rodzaj: dwukierunkowy konwerter poziomów logicznych
• liczba kanałów: 8
• układ scalony według materiału źródłowego: YF08E
• oznaczenie w nazwie oferty: TXS0108E
• napięcie strony HV: 1,8–5,5 V
• napięcie strony LV: 1,2–3,6 V
• deklarowane interfejsy: I2C, SPI, UART, GPIO
• deklarowana maksymalna szybkość transmisji: do 110 Mbps
• automatyczna zmiana kierunku: tak
• złącza wymienione w źródle: HV, LV, GND, OE oraz 8 linii sygnałowych
• wymiary: 26 × 16 mm

Zasilanie

Moduł wymaga zasilenia obu stron: LV w zakresie 1,2–3,6 V oraz HV w zakresie 1,8–5,5 V, zgodnie z zakresem podanym w materiale źródłowym. Połącz masę modułu z masami współpracujących układów. Dobierz napięcia do poziomów logicznych urządzeń; zakresy podane dla HV i LV częściowo się pokrywają, dlatego przed podłączeniem sprawdź oznaczenia i dokumentację konkretnej płytki.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia na płytce. Materiał źródłowy nie wyjaśnia jednoznacznie przyporządkowania nazw TX/RX do linii A1–A8 i B1–B8.
2. Podłącz zasilanie strony niskonapięciowej do LV, a strony wysokonapięciowej do HV, zachowując zakresy napięć podane w specyfikacji.
3. Połącz GND modułu z masami obu współpracujących układów.
4. Podaj stan HIGH na OE, aby aktywować moduł, zgodnie z opisem źródłowym.
5. Połącz odpowiadające sobie kanały sygnałowe obu stron i sprawdź działanie układu przy wyłączonym zasilaniu przed uruchomieniem całego projektu.

Nie podano wystarczających danych o konkretnym mikrokontrolerze, przyporządkowaniu kanałów ani użytym interfejsie, aby przygotować wiarygodny przykładowy program Arduino.

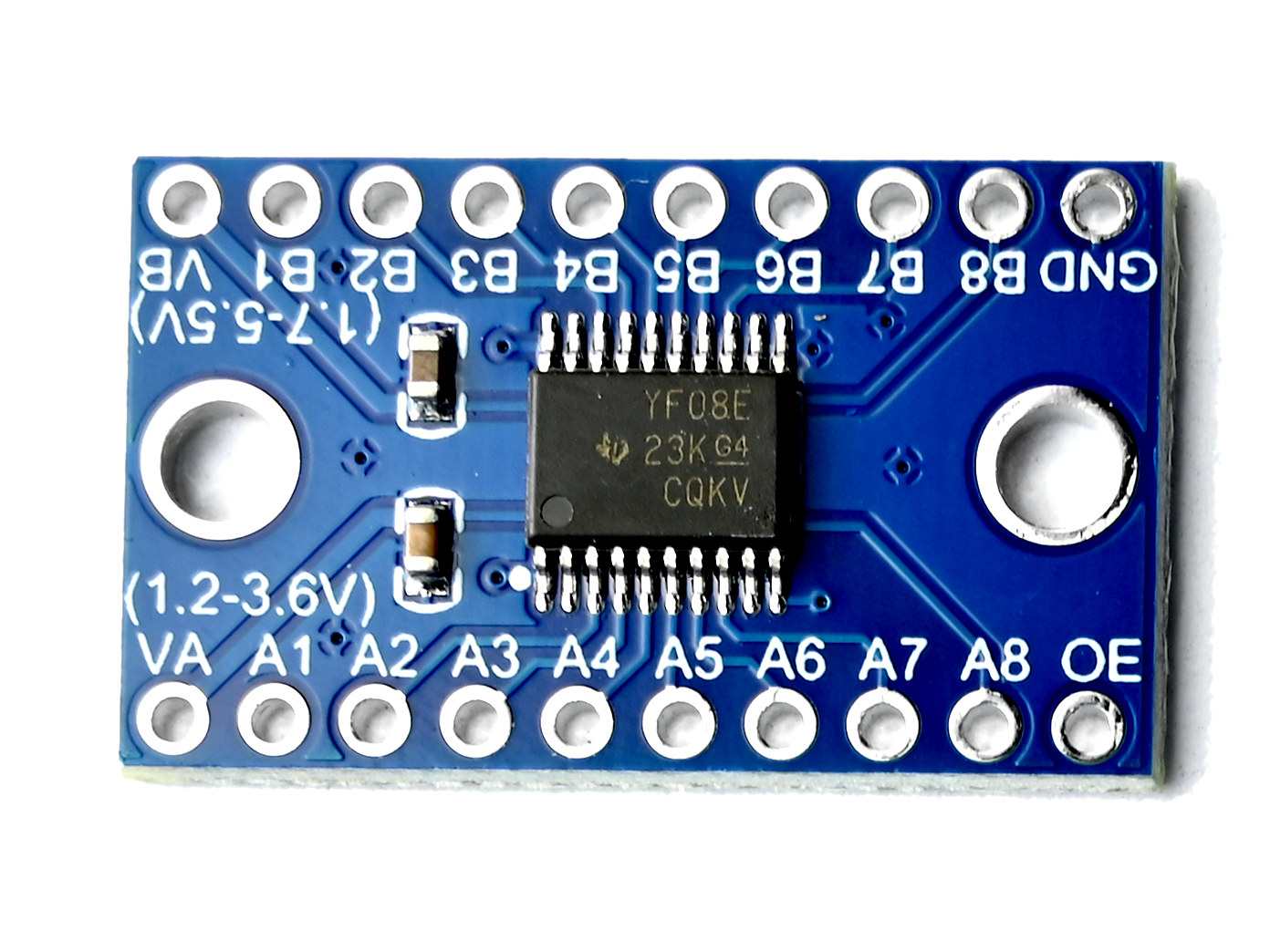

Podłączenie

| Oznaczenie | Połączenie / funkcja podana w źródle |
|—|—|
| LV | Zasilanie strony niskonapięciowej: 1,2–3,6 V |
| HV | Zasilanie strony wysokonapięciowej: 1,8–5,5 V |
| GND | Masa wspólna |
| OE | Aktywacja modułu; HIGH oznacza włączenie |
| TX/RX, A1–A8 / B1–B8 | Linie sygnałowe do konwersji; dokładne przyporządkowanie oznaczeń wymaga sprawdzenia na płytce |

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi
• STM32
• Układy i moduły korzystające z I2C, SPI, UART lub GPIO, o ile ich napięcia mieszczą się w zakresach modułu

Informacje bezpieczeństwa

• Używaj modułu wyłącznie w obwodach niskonapięciowych i w warunkach odpowiednich dla nieosłoniętej elektroniki.
• Przed włączeniem sprawdź polaryzację zasilania, napięcia na LV i HV oraz wspólne połączenie GND.
• Montaż i zmiany połączeń wykonuj przy odłączonym zasilaniu.
• Zabezpiecz moduł przed zwarciem, wilgocią, przewodzącymi zabrudzeniami i uszkodzeniami mechanicznymi.
• Przechowuj poza zasięgiem małych dzieci; drobny moduł elektroniczny nie jest zabawką.

Ostrzeżenia

• Nie przekraczaj zakresu 1,2–3,6 V na LV ani 1,8–5,5 V na HV.
• Nie podłączaj modułu do napięcia sieciowego ani innych obwodów wysokiego napięcia.
• Nie uruchamiaj układu bez wspólnej masy połączonych urządzeń.
• Nie zakładaj, że oznaczenia A/B i TX/RX są równoważne bez sprawdzenia ich na konkretnej płytce.
• W materiale źródłowym występuje rozbieżność między oznaczeniem TXS0108E w nazwie oferty a YF08E w specyfikacji; przed projektem wymagającym określonych parametrów zweryfikuj układ na module.

Przeznaczenie produktu

• Do dopasowywania poziomów logicznych w niskonapięciowych projektach elektronicznych.
• Do prototypowania, nauki elektroniki i projektów DIY.
• Do współpracy z układami cyfrowymi w granicach podanych zakresów napięć.

Zastosowania wykluczone

• Nie jest przeznaczony do instalacji sieciowych ani obwodów wysokiego napięcia.
• Nie należy stosować jako jedynego zabezpieczenia wejść urządzeń przed przepięciami lub błędnym podłączeniem.
• Nie używać w zastosowaniach medycznych, związanych z bezpieczeństwem życia ani innych wymagających potwierdzonej niezawodności, której materiał źródłowy nie dokumentuje.

Najczęstsze pytania

Czy moduł obsługuje konwersję w obu kierunkach?
Tak. Materiał źródłowy opisuje dwukierunkową konwersję z automatycznym wykrywaniem kierunku.

Jakie napięcia należy podłączyć?
Według źródła LV obsługuje 1,2–3,6 V, a HV 1,8–5,5 V. Należy dobrać je do współpracujących urządzeń.

Czy trzeba sterować kierunkiem transmisji?
Opis podaje automatyczne wykrywanie kierunku. Wejście OE służy do aktywacji modułu; stan HIGH opisano jako włączający.

Czy moduł jest na pewno oparty na układzie TXS0108E?
Materiał źródłowy podaje TXS0108E w nazwie oferty, ale YF08E jako oznaczenie układu scalonego. Tę rozbieżność należy zweryfikować na konkretnej płytce.

Czy w zestawie znajdują się przewody lub inne akcesoria?
Materiał źródłowy nie podaje zawartości zestawu, dlatego nie można tego potwierdzić.

O produkcie

Moduł jest przeznaczony do łączenia cyfrowych układów pracujących przy różnych poziomach napięć. Osiem kanałów pozwala dopasować kilka linii sygnałowych, a automatyczne wykrywanie kierunku może ułatwić integrację interfejsów wymienionych w ofercie: I2C, SPI, UART i GPIO. Przed użyciem warto sprawdzić oznaczenie układu i opisy kanałów na płytce, ponieważ materiał źródłowy podaje różne oznaczenia układu oraz nie precyzuje przyporządkowania linii A/B i TX/RX.

Dlaczego warto

• 8 kanałów konwersji w jednym module
• Dwukierunkowa praca z automatycznym wykrywaniem kierunku
• Oddzielne zasilanie stron HV i LV
• Wejście OE do aktywacji modułu
• Kompaktowe wymiary 26 × 16 mm
