Przetwornica Step-Down XL4015

Opis produktu

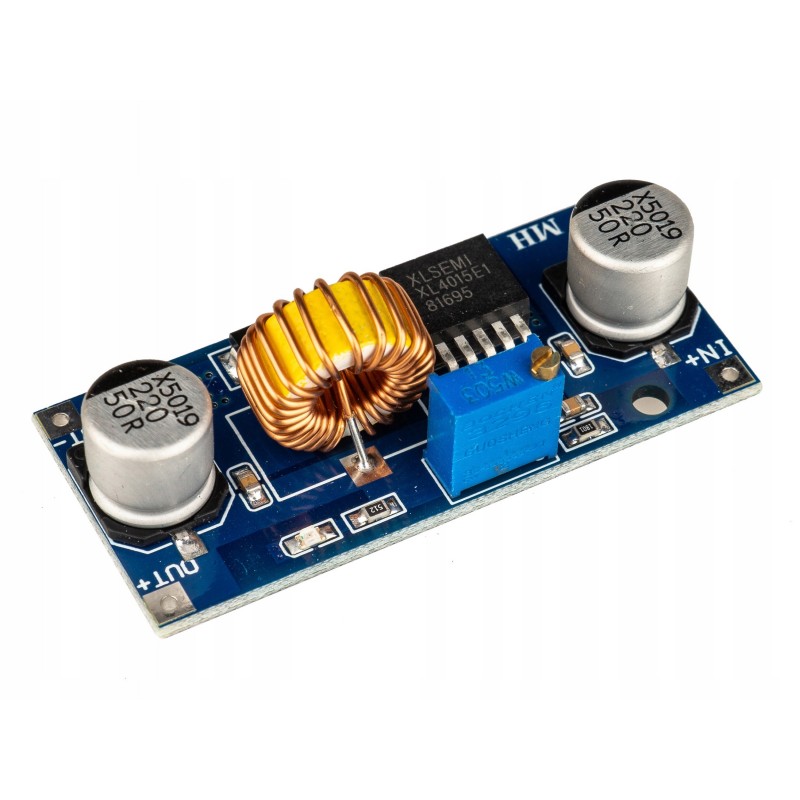

Moduł XL4015 to regulowana przetwornica DC/DC typu step-down, przeznaczona do obniżania napięcia stałego. Napięcie wyjściowe ustawia się wieloobrotowym potencjometrem; do zestawu dołączono radiator.

Cechy produktu

• przetwornica DC/DC typu step-down
• regulacja napięcia wyjściowego potencjometrem wieloobrotowym
• deklarowany zakres napięcia wejściowego: 4–36 V
• deklarowany zakres napięcia wyjściowego: 1,25–32 V
• prąd roboczy: 4,5 A
• maksymalny prąd: 5 A
• zabezpieczenie termiczne
• zabezpieczenie zwarciowe z limitem 8 A
• radiator w zestawie

Cechy szczegółowe

• Topologia step-down: obniża napięcie stałe; napięcie wejściowe musi być co najmniej 1,5 V wyższe od ustawionego napięcia wyjściowego.
• Potencjometr wieloobrotowy: umożliwia płynną regulację napięcia wyjściowego; ustawienie może wymagać wielu obrotów.
• Zakres wejściowy 4–36 V: pozwala zasilać moduł napięciem stałym mieszczącym się w podanym zakresie, z uwzględnieniem wymaganego zapasu względem napięcia wyjściowego.
• Maksymalny prąd 5 A: podana wartość maksymalna; źródło wskazuje 4,5 A jako wartość prądu oraz nie określa warunków ciągłej pracy przy maksimum.
• Zabezpieczenie termiczne i zwarciowe: opis źródłowy deklaruje te zabezpieczenia, ale nie podaje szczegółowych warunków ich działania.
• Dołączony radiator: element wskazany w zawartości zestawu; opis źródłowy wiąże dodatkowe chłodzenie z podaną maksymalną mocą.

Zastosowanie

• obniżanie napięcia stałego w projektach elektronicznych
• zasilanie układów wymagających niższego napięcia niż dostępne źródło, w granicach parametrów modułu
• prototypowanie i stanowiska edukacyjne z regulowanym napięciem wyjściowym

Specyfikacja techniczna

• układ przetwornicy: XL4015
• typ: DC/DC step-down
• napięcie wejściowe: 4–36 V DC
• napięcie wyjściowe: 1,25–32 V według parametrów szczegółowych oferty; inne miejsce oferty podaje zakres 1,25–36 V — wymaga weryfikacji
• wymagany zapas napięcia wejściowego: co najmniej 1,5 V ponad ustawione napięcie wyjściowe
• prąd: 4,5 A; maksymalnie 5 A według oferty
• moc: oferta podaje 75 W maksymalnie przy dodatkowym chłodzeniu, a nagłówek 50 W — wartość wymaga weryfikacji dla konkretnego warunku pracy
• sprawność: maksymalnie 96% według oferty
• częstotliwość: 180 kHz
• zabezpieczenie zwarciowe: limit 8 A według oferty
• zabezpieczenie termiczne: deklarowane w ofercie
• zabezpieczenie przed odwrotnym podłączeniem: brak
• temperatura pracy: od -40°C do +85°C według oferty
• wymiary modułu: 62 × 26 × 14 mm
• waga produktu z opakowaniem jednostkowym: 0,020 kg

Zasilanie

Moduł wymaga zasilania napięciem stałym z zakresu 4–36 V. Jest to przetwornica obniżająca napięcie, dlatego napięcie wejściowe powinno być co najmniej 1,5 V wyższe od ustawionego napięcia wyjściowego. Oferta nie podaje polaryzacji zacisków w tekście; należy sprawdzić oznaczenia na module przed podłączeniem. Moduł nie ma zabezpieczenia przed odwrotnym podłączeniem.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia zacisków wejściowych IN i wyjściowych OUT oraz oznaczenia polaryzacji na module.
2. Przy odłączonym zasilaniu podłącz źródło napięcia stałego do wejścia IN, zachowując polaryzację oznaczoną na płytce.
3. Podłącz miernik do wyjścia OUT, zachowując jego polaryzację.
4. Włącz zasilanie wejściowe. Ustaw napięcie wyjściowe potencjometrem wieloobrotowym i kontroluj wynik miernikiem. Regulacja może wymagać wielu obrotów, a początkowa zmiana napięcia może być niewielka.
5. Przed podłączeniem odbiornika upewnij się, że napięcie wyjściowe jest właściwe i że napięcie wejściowe jest co najmniej 1,5 V wyższe.
6. Nie przekraczaj parametrów modułu. Przy większym obciążeniu zwracaj uwagę na temperaturę; oferta wskazuje dodatkowe chłodzenie przy deklarowanej maksymalnej mocy.

Nie podano wariantu połączeń ani szczegółów wystarczających do przygotowania przykładowego kodu Arduino.

Podłączenie

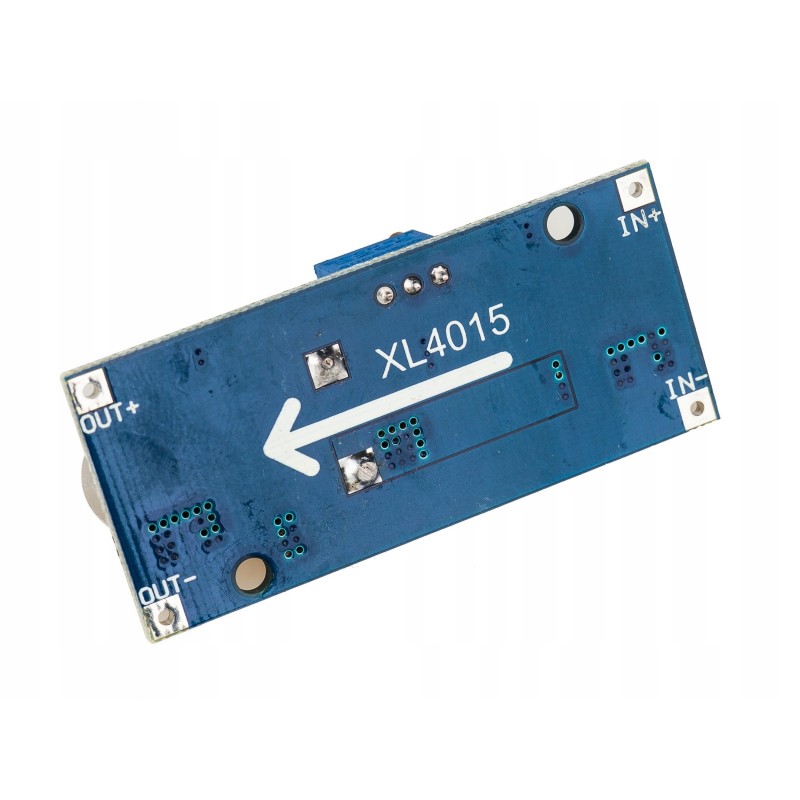

Oferta identyfikuje zaciski wejściowe jako IN oraz wyjściowe jako OUT, ale nie podaje w tekście dokładnego rozmieszczenia zacisków ani oznaczeń ich polaryzacji. Podłącz źródło do IN, a odbiornik do OUT, kierując się oznaczeniami na płytce i zachowując polaryzację. Przed podłączeniem sprawdź połączenia — moduł nie ma zabezpieczenia przed odwrotnym podłączeniem.

Informacje bezpieczeństwa

• Używaj modułu wyłącznie w zakresie napięcia wejściowego podanym w ofercie: 4–36 V DC.
• Zachowaj co najmniej 1,5 V różnicy między napięciem wejściowym a ustawionym napięciem wyjściowym.
• Przed podłączeniem sprawdź oznaczenia zacisków i polaryzację. Błędne podłączenie może uszkodzić moduł, ponieważ nie ma on zabezpieczenia przed odwrotną polaryzacją.
• Reguluj napięcie i sprawdź je miernikiem przed podłączeniem zasilanego urządzenia.
• Zapewnij odpowiednie chłodzenie i wentylację; radiator znajduje się w zestawie. Nie dotykaj elementów, które mogą się nagrzać podczas pracy.
• Montuj i podłączaj moduł przy odłączonym zasilaniu. Zabezpiecz odsłonięte połączenia przed przypadkowym zwarciem.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.

Ostrzeżenia

• Nie podłączaj napięcia wejściowego o odwrotnej polaryzacji — moduł nie ma zabezpieczenia przed takim podłączeniem.
• Nie ustawiaj napięcia wyjściowego równego lub wyższego od wejściowego; wymagany jest zapas co najmniej 1,5 V.
• Nie przekraczaj deklarowanych limitów napięcia ani prądu.
• Maksymalna moc jest niespójnie podana w ofercie: 50 W w nagłówku oraz 75 W przy dodatkowym chłodzeniu w opisie parametrów. Przed pracą blisko limitu wymaga to weryfikacji.
• Oferta podaje różne górne granice napięcia wyjściowego: 32 V w parametrach i 36 V w opisie regulacji. Nie zakładaj zakresu 36 V bez potwierdzenia.
• Nie traktuj zabezpieczenia zwarciowego ani termicznego jako podstawy do pracy w sposób ciągły w stanie zwarcia lub przegrzania.

Przeznaczenie produktu

• Do obniżania napięcia stałego w niskonapięciowych projektach elektronicznych i prototypach.
• Do zastosowań edukacyjnych i hobbystycznych, w granicach parametrów modułu.

Zastosowania wykluczone

• Nie stosuj jako jedynego elementu ochronnego w urządzeniach, których awaria może zagrażać życiu lub zdrowiu.
• Nie stosuj w instalacjach sieciowych ani do bezpośredniego przetwarzania napięcia sieciowego.
• Nie używaj poza podanym zakresem napięć i bez zapewnienia właściwego chłodzenia.

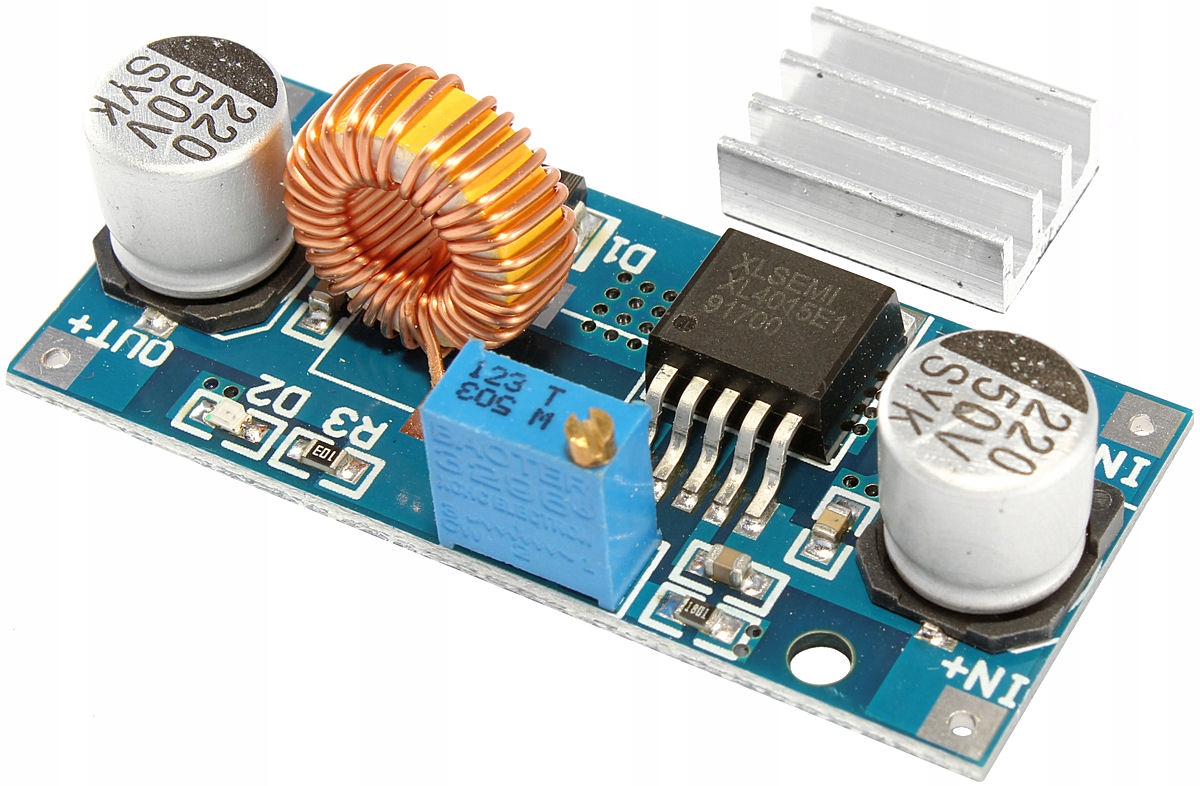

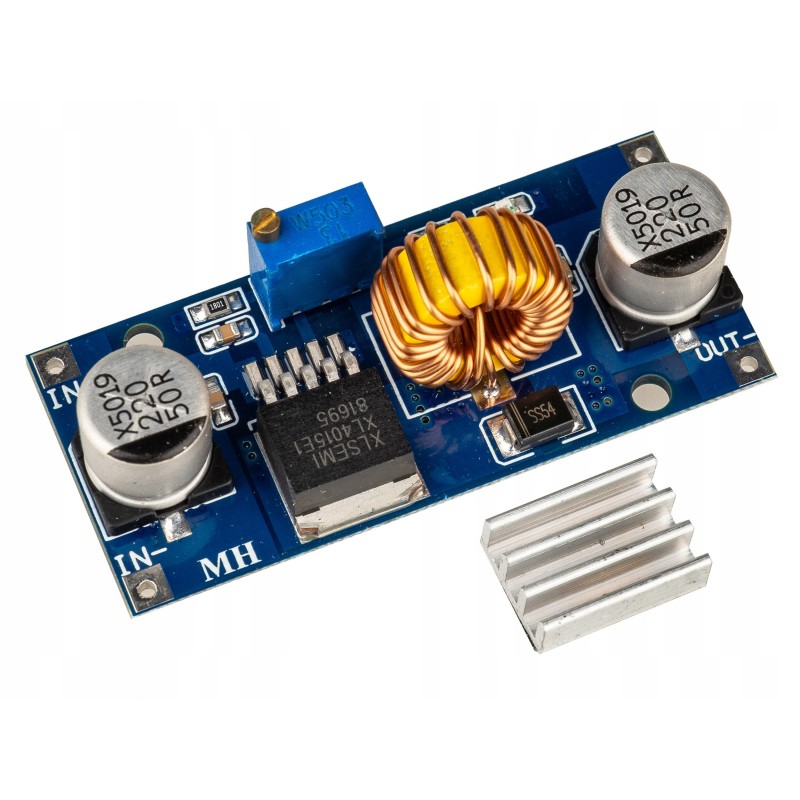

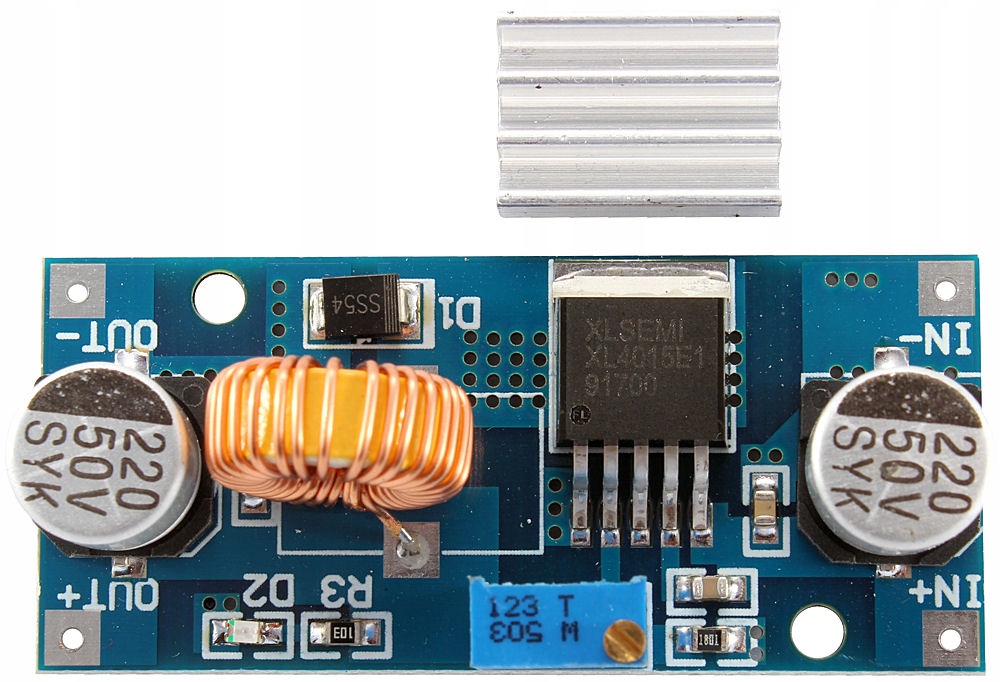

Zawartość zestawu

• moduł przetwornicy XL4015
• radiator

Najczęstsze pytania

Czy moduł podwyższa napięcie?
Nie. Jest to przetwornica step-down, która obniża napięcie stałe.

Jak ustawia się napięcie wyjściowe?
Za pomocą wieloobrotowego potencjometru. Ustawienie może wymagać wielu obrotów; napięcie należy kontrolować miernikiem.

Jakie napięcie wejściowe jest wymagane?
Oferta podaje 4–36 V DC oraz wymaga, aby napięcie wejściowe było co najmniej 1,5 V wyższe od napięcia wyjściowego.

Jaki jest maksymalny prąd?
Oferta podaje 5 A maksymalnie i 4,5 A jako wartość prądu. Nie określa warunków ciągłej pracy przy wartości maksymalnej.

Czy moduł jest zabezpieczony przed odwrotną polaryzacją?
Nie. Przed podłączeniem należy sprawdzić polaryzację oznaczoną na module.

Czy zakres wyjściowy sięga 36 V?
Oferta zawiera rozbieżne dane: parametry szczegółowe podają 1,25–32 V, a opis regulacji 1,25–36 V. Górną granicę należy zweryfikować.

O produkcie

Moduł XL4015 pozwala zbudować regulowane źródło niższego napięcia stałego z dostępnego napięcia wejściowego. Użytkownik ustawia napięcie wyjściowe wieloobrotowym potencjometrem, a jego wartość może sprawdzić miernikiem przed podłączeniem odbiornika. To rozwiązanie do prototypowania i projektów elektronicznych, w których potrzebne jest obniżanie napięcia w granicach parametrów modułu. Oferta dołącza radiator; szczegółowe limity mocy i górny zakres napięcia wyjściowego wymagają potwierdzenia ze względu na rozbieżności w opisie.

Dlaczego warto

• regulowane napięcie wyjściowe ustawiane potencjometrem wieloobrotowym
• deklarowany maksymalny prąd 5 A
• zabezpieczenie termiczne i zwarciowe deklarowane w ofercie
• radiator dołączony do zestawu
• kompaktowe wymiary modułu: 62 × 26 × 14 mm
