TCA9548A

Opis produktu

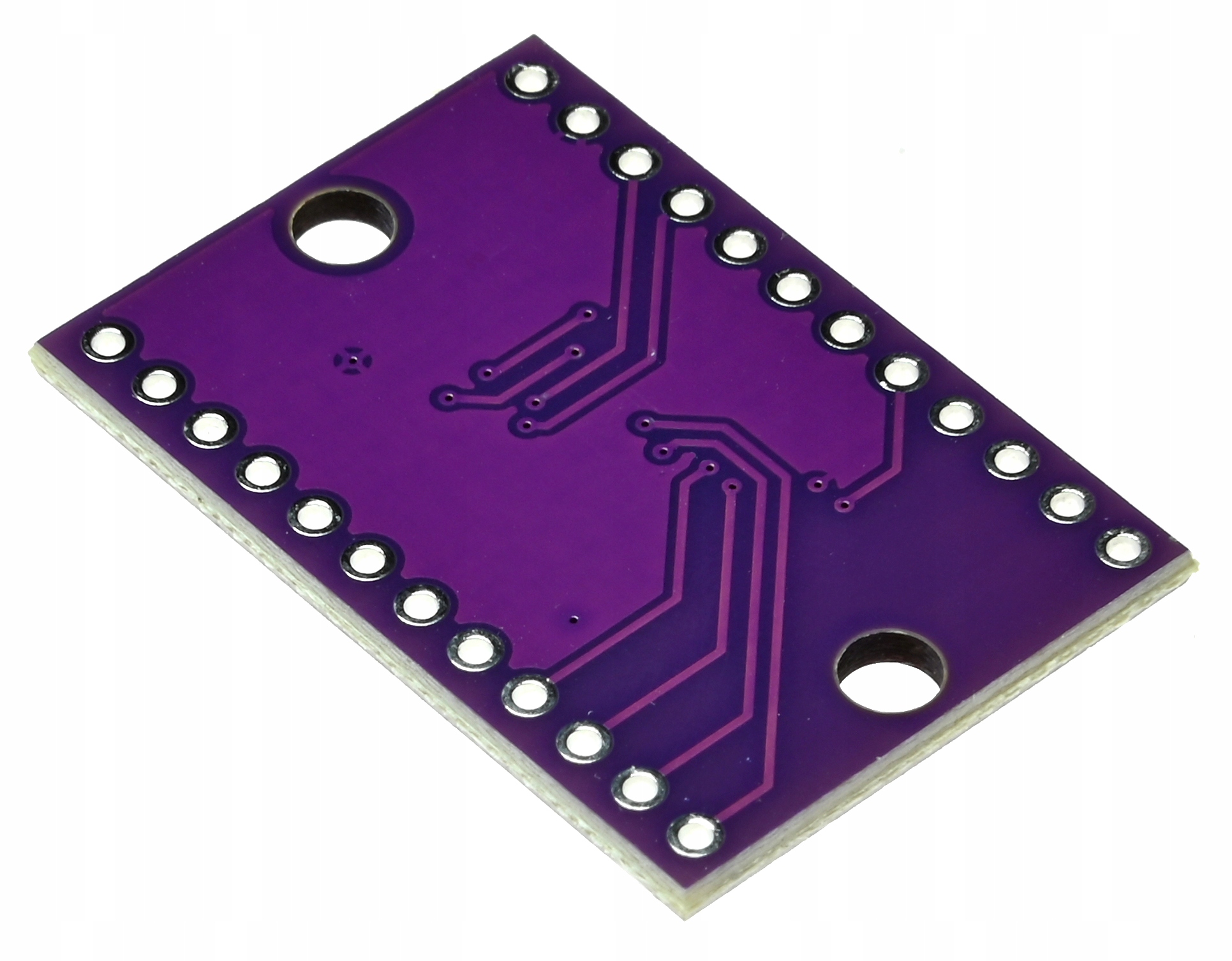

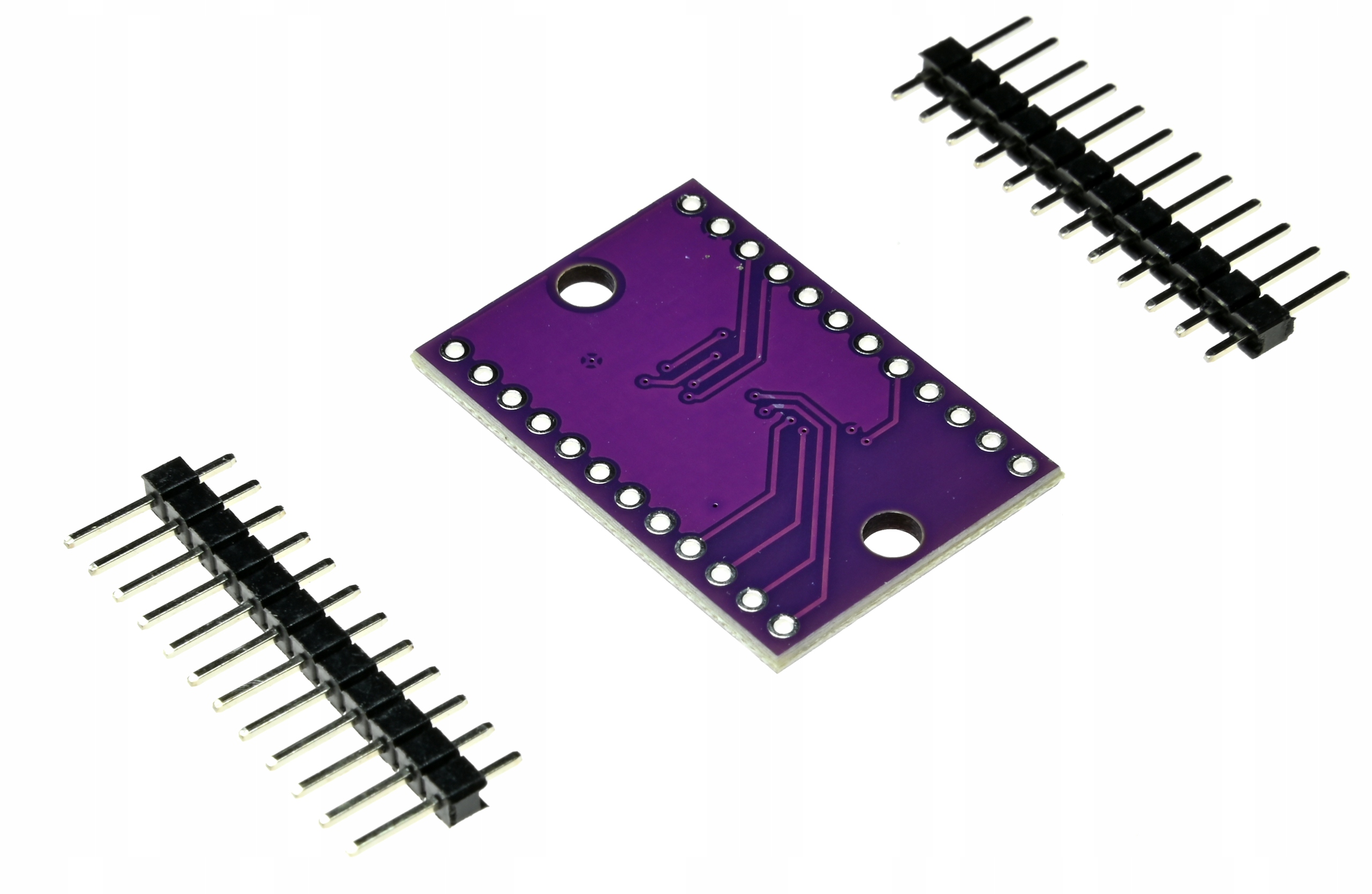

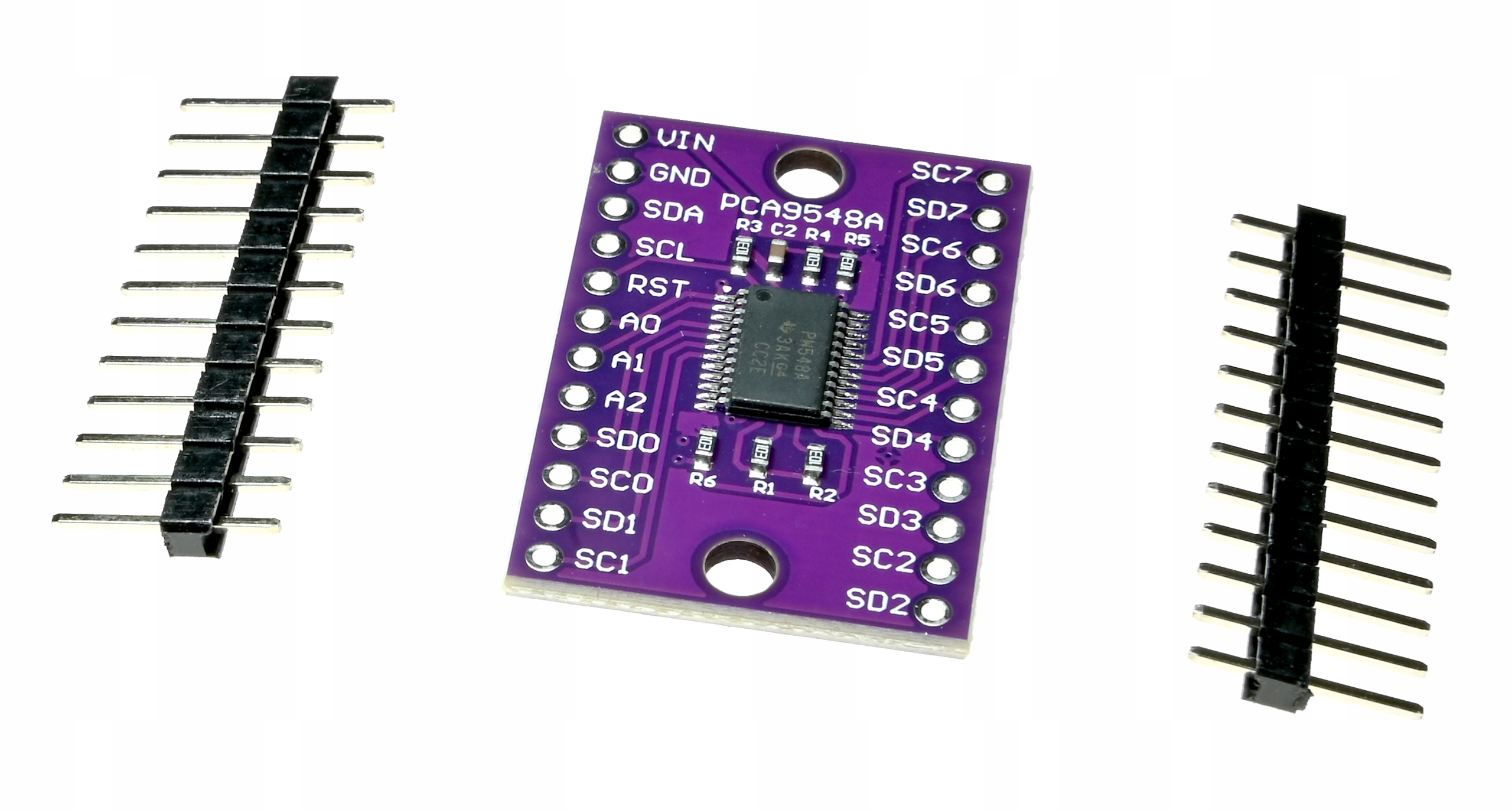

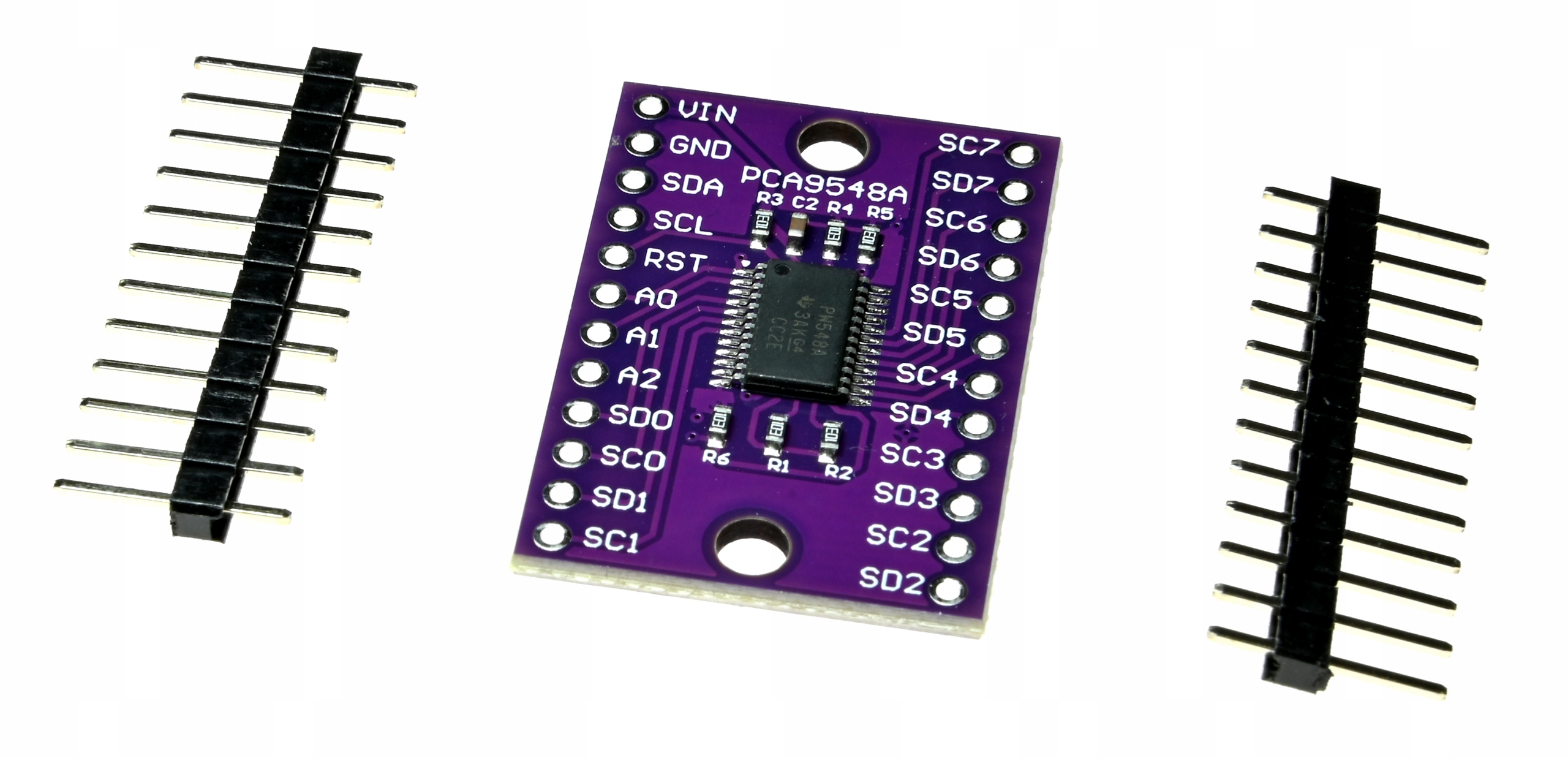

Moduł przełącznika magistrali I²C z ośmioma kanałami, sterowany przez I²C. Pozwala wybierać kanały, aby podłączać urządzenia o tych samych adresach bez konfliktu na aktywnym kanale.

Cechy produktu

• 8 kanałów I²C
• Sterowanie przez magistralę I²C
• Adres modułu konfigurowany w zakresie 0x70–0x77
• Wbudowane rezystory podciągające magistrali głównej
• Złącza goldpin o rastrze 2,54 mm

Cechy szczegółowe

• 8 niezależnych kanałów I²C: umożliwia przełączanie magistrali głównej między urządzeniami podłączonymi do kanałów 0–7.
• Wybór kanału przez I²C: pozwala programowo aktywować wybrany kanał.
• Adres modułu 0x70–0x77: umożliwia konfigurację adresu za pomocą pinów A0–A2.
• Rezystory podciągające magistrali głównej: są wbudowane na module; ich parametry nie zostały podane.
• Złącza goldpin 2,54 mm: ułatwiają połączenie modułu z płytką prototypową lub przewodami.

Zastosowanie

• Podłączanie czujników I²C o jednakowych adresach.
• Obsługa wielu wyświetlaczy LCD lub OLED o tym samym adresie.
• Rozbudowa systemów pomiarowych i rejestrujących dane.
• Projekty robotyczne, automatyka DIY oraz ćwiczenia edukacyjne.
• Przełączanie między urządzeniami podłączonymi do oddzielnych kanałów I²C.

Specyfikacja techniczna

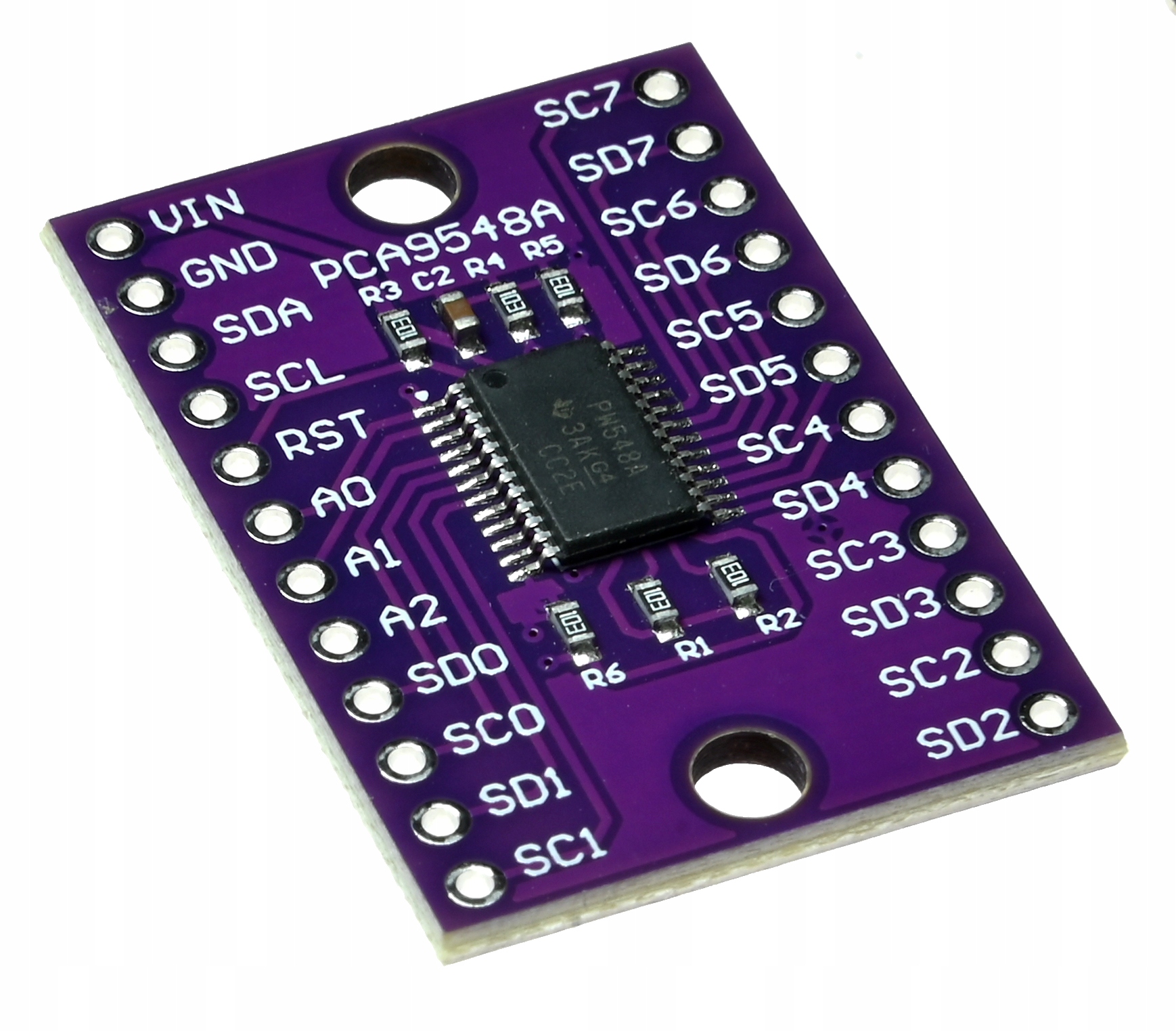

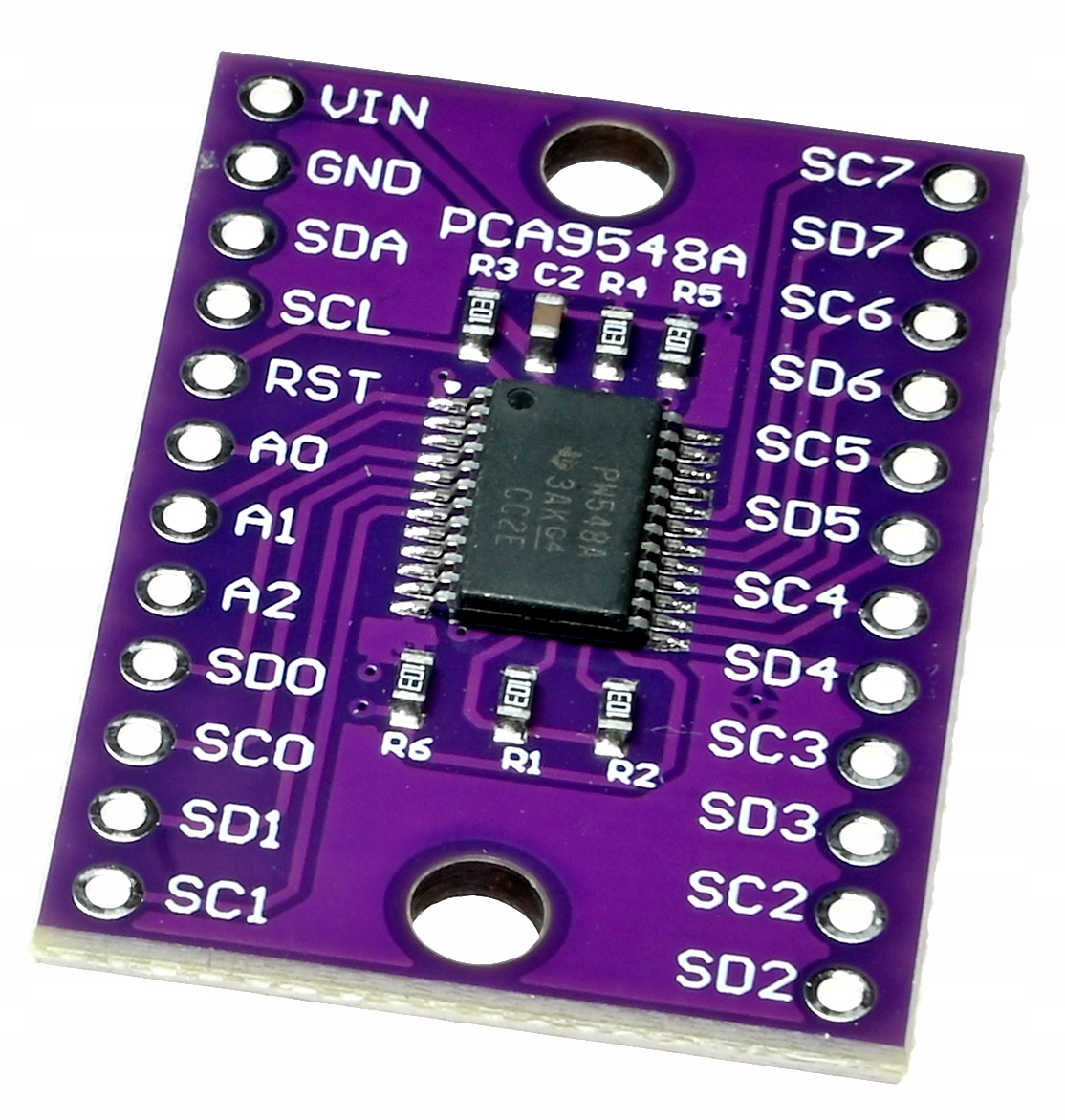

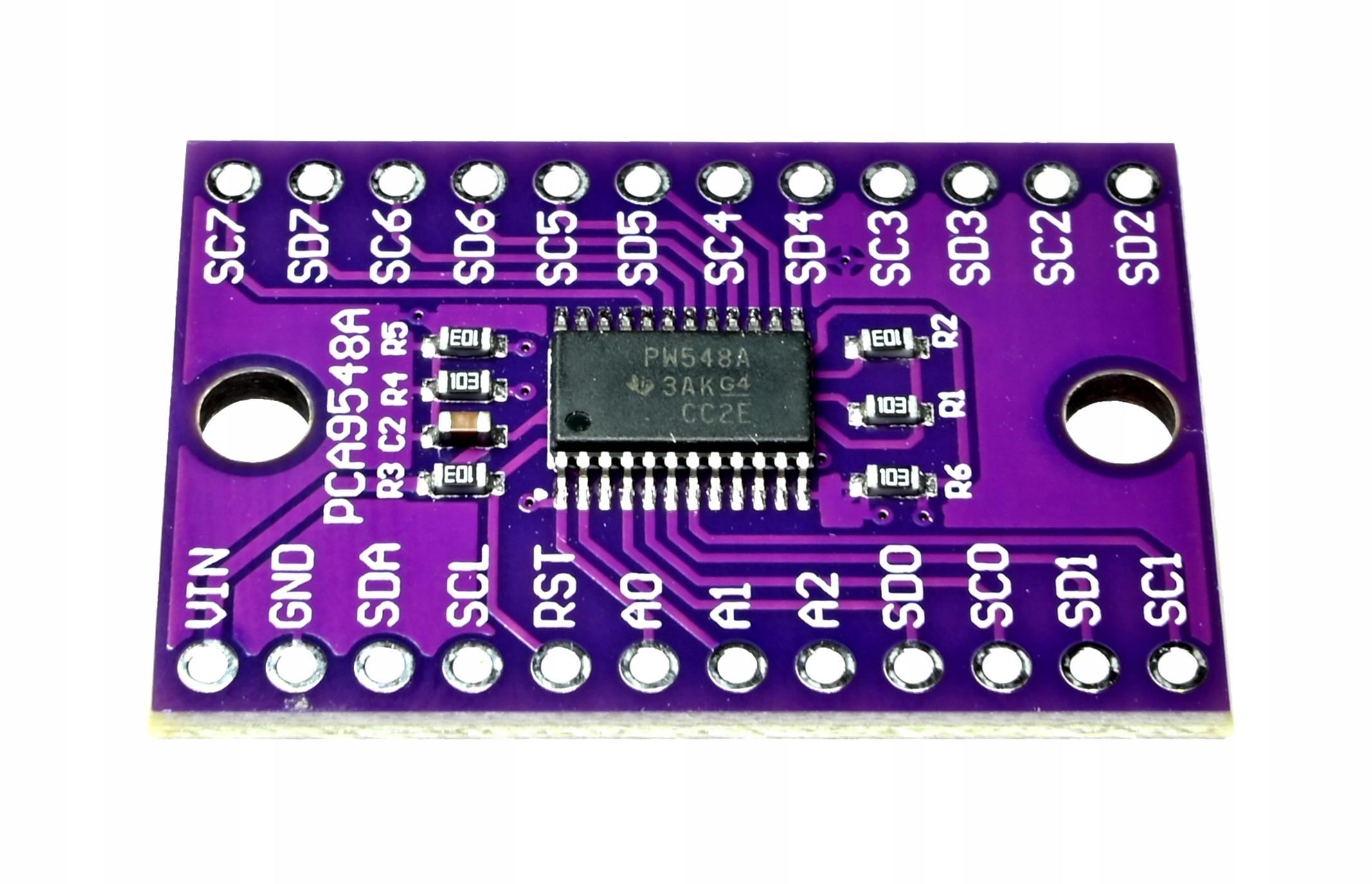

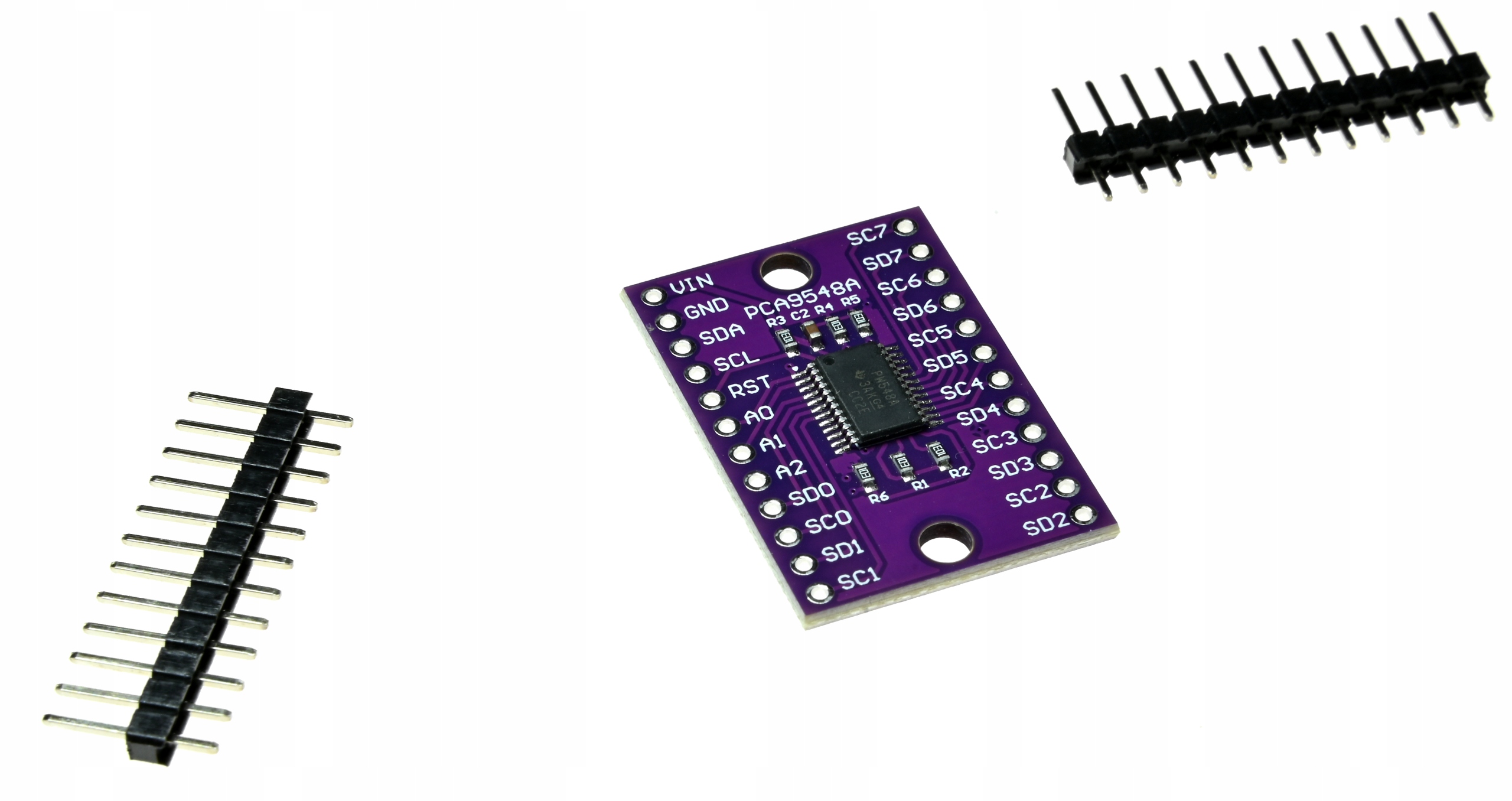

• układ podany w materiale źródłowym: PCA9548A (nazwa produktu: TCA9548A — oznaczenie do weryfikacji)
• magistrala: I²C
• adres modułu: 0x70–0x77, konfigurowalny
• liczba kanałów: 8
• napięcie zasilania: 3,3–5 V
• złącza: goldpin, raster 2,54 mm
• wymiary płytki: około 27 × 16 mm

Zasilanie

Moduł jest zasilany napięciem 3,3–5 V przez pin VCC; pin GND należy połączyć z masą układu. Przed podłączeniem sprawdź napięcie dopuszczalne dla używanego mikrokontrolera i urządzeń na magistrali.

Instrukcja

1. Zweryfikuj oznaczenie układu na module: materiał źródłowy podaje PCA9548A, natomiast nazwa produktu wskazuje TCA9548A.
2. Przy odłączonym zasilaniu połącz VCC i GND oraz linie SDA i SCL z magistralą mikrokontrolera.
3. Podłącz urządzenia I²C do wybranego kanału: SD0–SD7 i SC0–SC7.
4. Ustaw adres modułu pinami A0–A2 w dopuszczonym zakresie 0x70–0x77.
5. Zainstaluj i skonfiguruj obsługę I²C odpowiednią dla używanej platformy. Materiał nie wskazuje biblioteki ani domyślnego adresu modułu, dlatego przykładowy kod wymaga potwierdzenia oznaczenia układu i ustawień adresu.

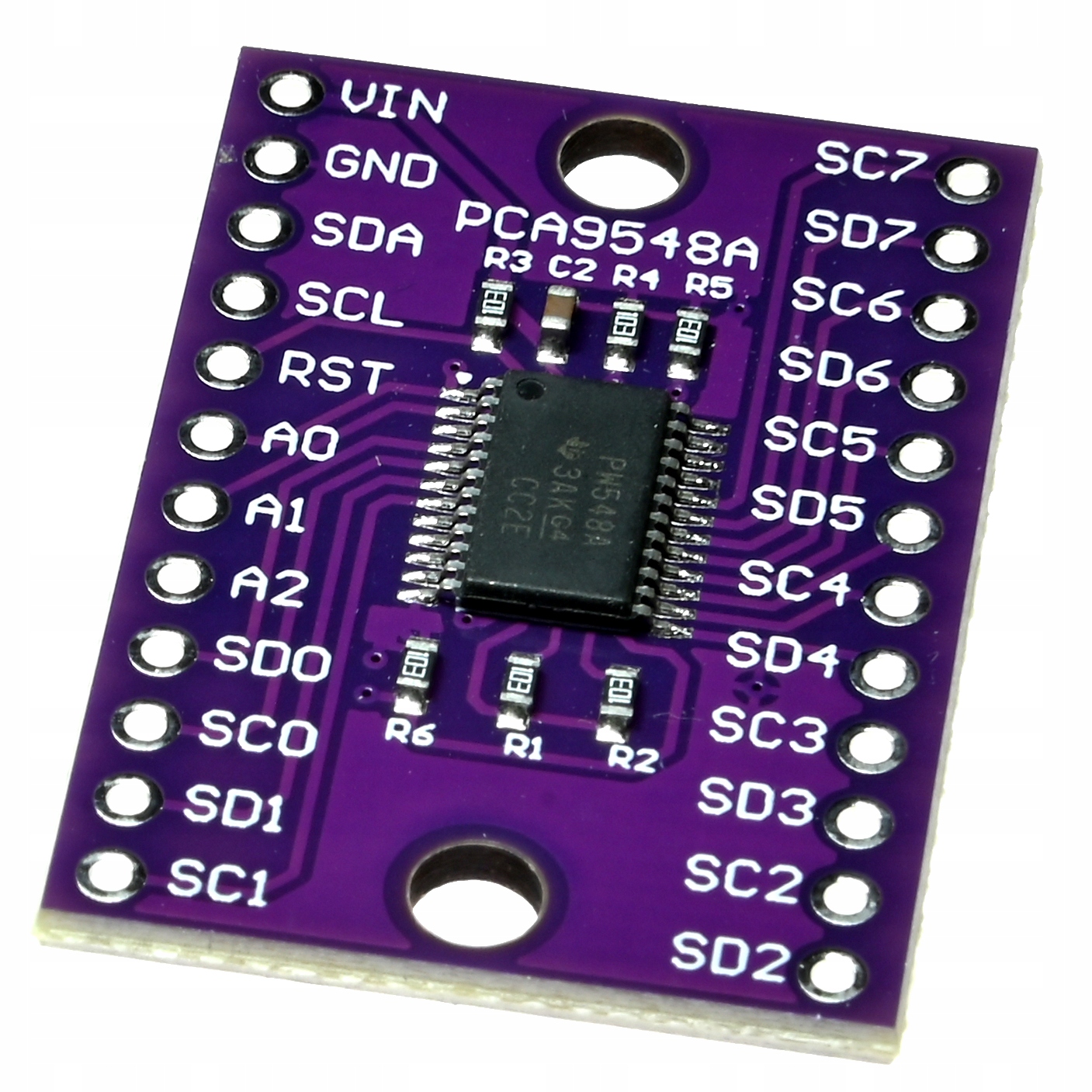

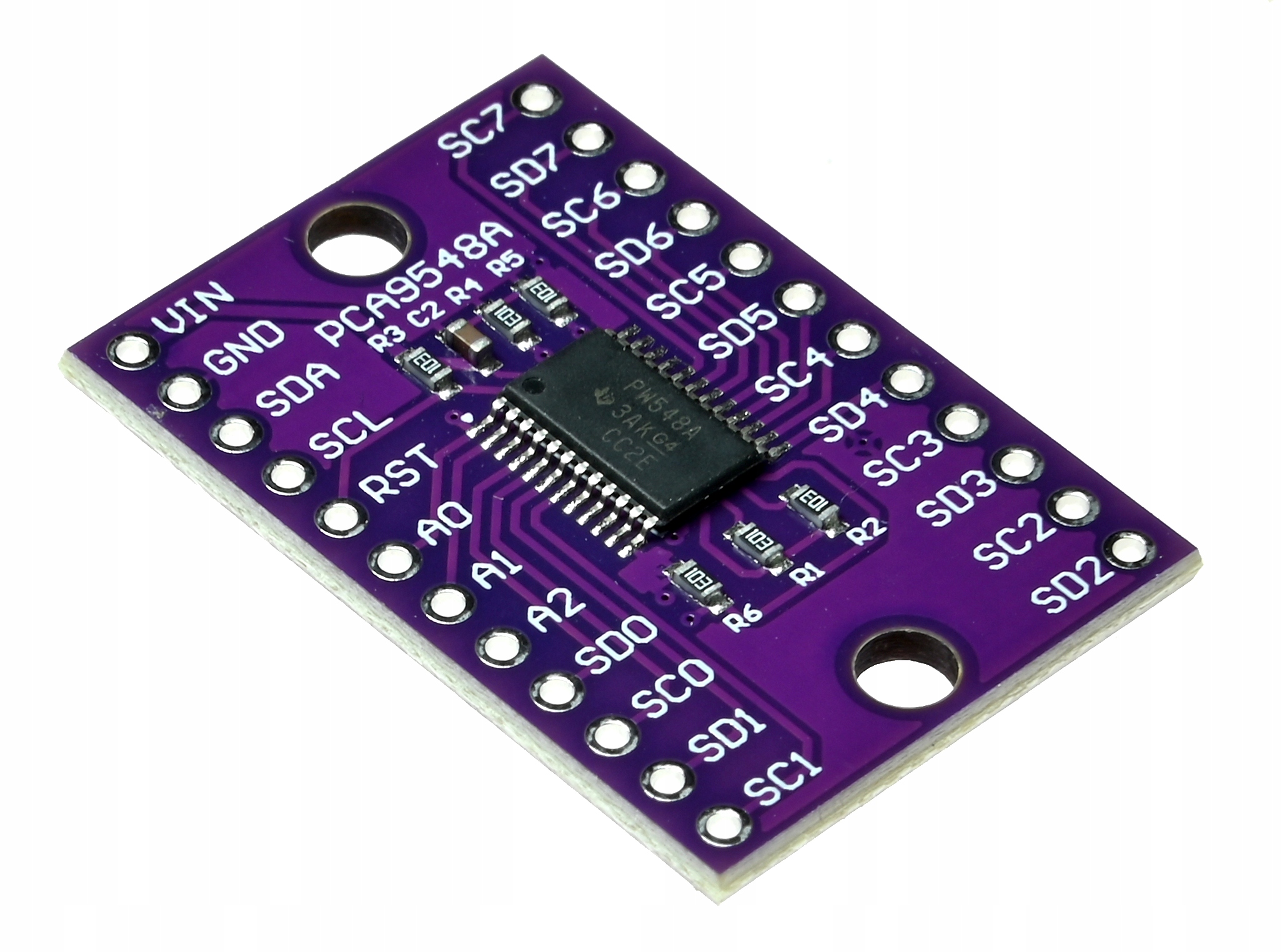

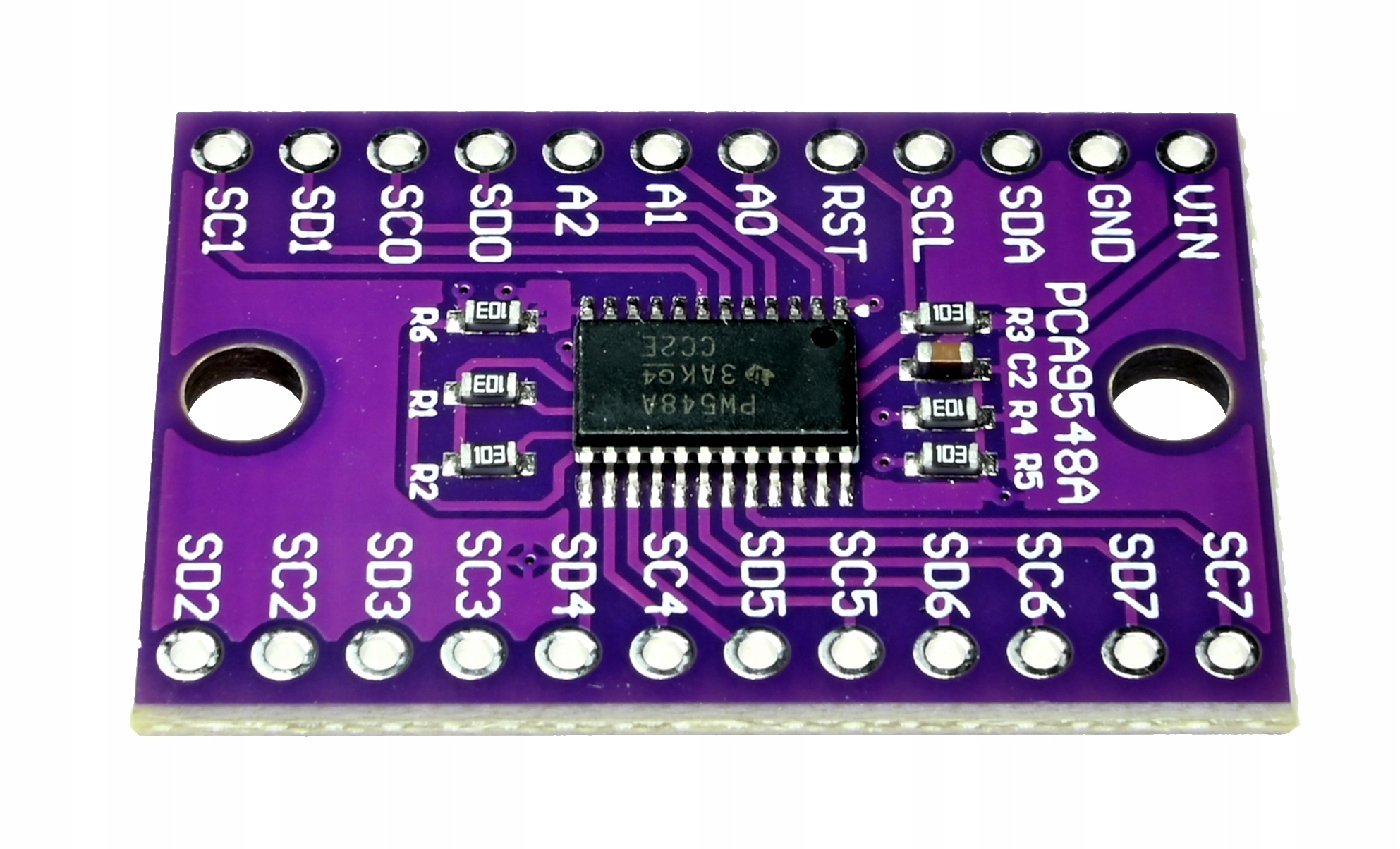

Podłączenie

| Pin / linia | Połączenie |
|—|—|
| VCC | Zasilanie 3,3 V lub 5 V |
| GND | Masa układu |
| SDA | Linia SDA mikrokontrolera |
| SCL | Linia SCL mikrokontrolera |
| SD0–SD7 | Linie SDA urządzeń w kanałach 0–7 |
| SC0–SC7 | Linie SCL urządzeń w kanałach 0–7 |
| A0–A2 | Konfiguracja adresu modułu; zakres podany w źródle to 0x70–0x77 |

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi
• Inne mikrokontrolery obsługujące I²C

Informacje bezpieczeństwa

• Montaż i zmiany połączeń wykonuj przy odłączonym zasilaniu.
• Zasilaj moduł wyłącznie napięciem 3,3–5 V.
• Przed uruchomieniem sprawdź zgodność poziomów napięć modułu, mikrokontrolera i podłączonych urządzeń.
• Używaj modułu w suchym środowisku, z dala od przewodzących zanieczyszczeń i źródeł nadmiernego ciepła.
• Chroń płytkę i układ przed wyładowaniami elektrostatycznymi oraz zwarciem.

Ostrzeżenia

• Nie podawaj napięcia zasilania wyższego niż 5 V.
• Nie zwieraj pinów zasilania ani linii sygnałowych.
• Nie zakładaj, że moduł zapewnia konwersję poziomów napięć między kanałami — źródło tego nie potwierdza.
• Nie podłączaj urządzeń o różnych napięciach logicznych bez uprzedniego sprawdzenia ich wymagań.
• Oznaczenie układu w źródle (PCA9548A) różni się od nazwy produktu (TCA9548A); przed doborem kodu i adresu zweryfikuj wariant oraz konfigurację modułu.

Przeznaczenie produktu

• Moduł do edukacyjnych i hobbystycznych projektów elektroniki niskonapięciowej.
• Przełączanie magistrali I²C i rozbudowa połączeń z czujnikami, wyświetlaczami oraz innymi urządzeniami I²C.
• Prototypowanie, testy laboratoryjne i projekty DIY.

Zastosowania wykluczone

• Nie stosuj jako elementu systemów medycznych ani urządzeń podtrzymujących życie.
• Nie stosuj w układach bezpieczeństwa, których awaria może spowodować obrażenia lub szkody.
• Nie podłączaj bezpośrednio do instalacji sieciowych ani obwodów wysokiego napięcia.

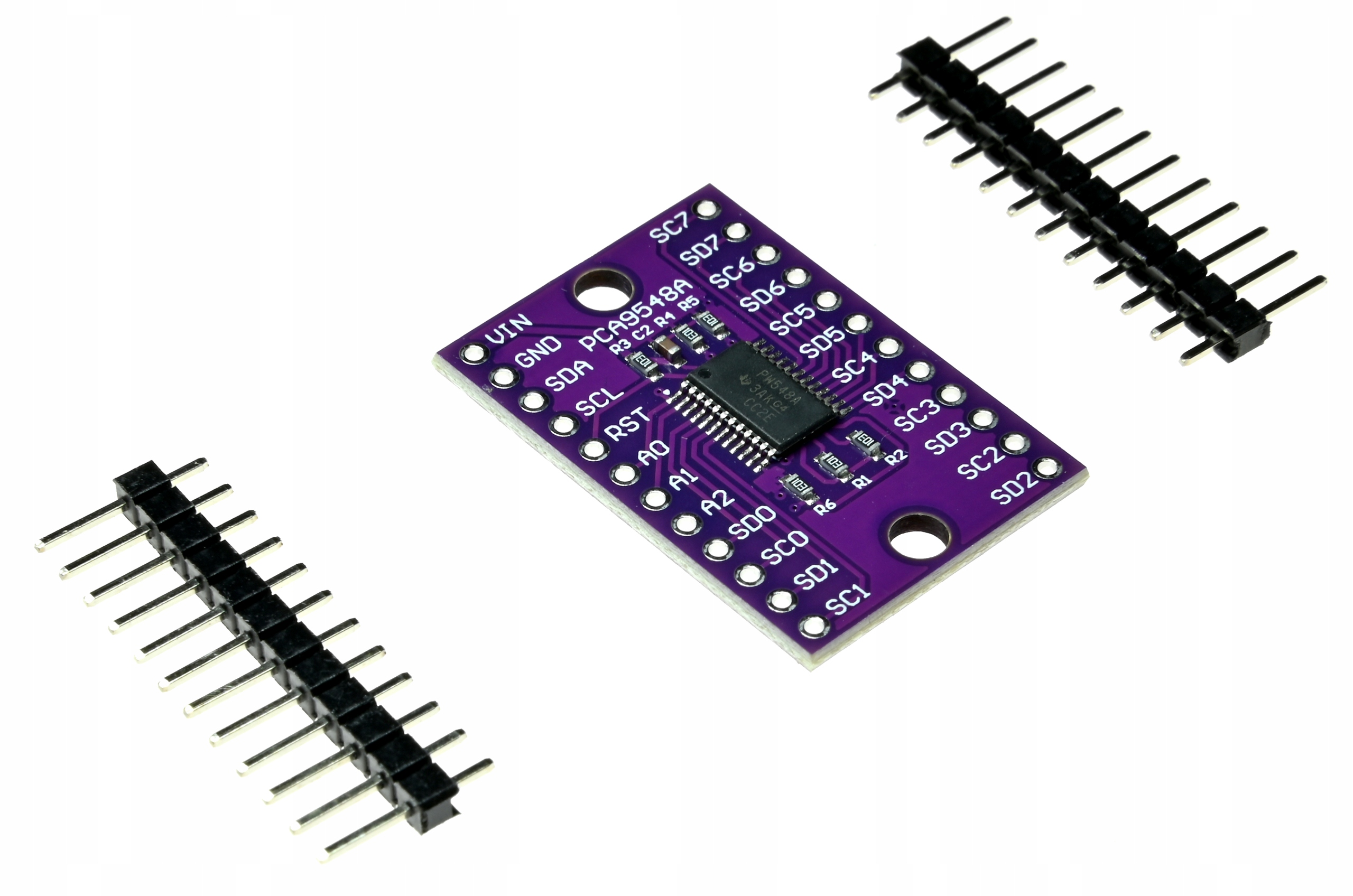

Zawartość zestawu

• Moduł przełącznika magistrali I²C

Najczęstsze pytania

Do czego służy moduł?
Pozwala przełączać magistralę I²C między maksymalnie ośmioma kanałami.

Czy można podłączyć urządzenia o tym samym adresie I²C?
Tak. Urządzenia o powtarzających się adresach można umieścić na oddzielnych kanałach i wybierać kanał podczas pracy.

Jakie napięcie zasilania jest podane dla modułu?
Materiał źródłowy podaje zakres 3,3–5 V.

Jaki układ znajduje się na module?
Materiał źródłowy wymienia PCA9548A, ale nazwa produktu wskazuje TCA9548A. Oznaczenie konkretnego egzemplarza wymaga weryfikacji.

Czy dołączono przewody lub mikrokontroler?
Źródło nie dokumentuje takich elementów zestawu.

O produkcie

Przy większej liczbie urządzeń I²C może pojawić się problem z powtarzającymi się adresami. Ten moduł pozwala kierować komunikację do jednego z ośmiu kanałów, dzięki czemu można przełączać się między czujnikami lub wyświetlaczami bez zmiany ich adresów. Adres samego modułu można skonfigurować w zakresie 0x70–0x77. Źródło opisuje układ jako PCA9548A, podczas gdy nazwa produktu podaje TCA9548A — przed doborem oprogramowania warto sprawdzić oznaczenie na płytce.

Dlaczego warto

• Osiem kanałów I²C w jednym module.
• Możliwość obsługi urządzeń o powtarzających się adresach przez wybór osobnych kanałów.
• Adres modułu konfigurowany w zakresie 0x70–0x77.
• Złącza goldpin o rastrze 2,54 mm.
• Zgodność z popularnymi platformami wymienionymi w materiale źródłowym.
