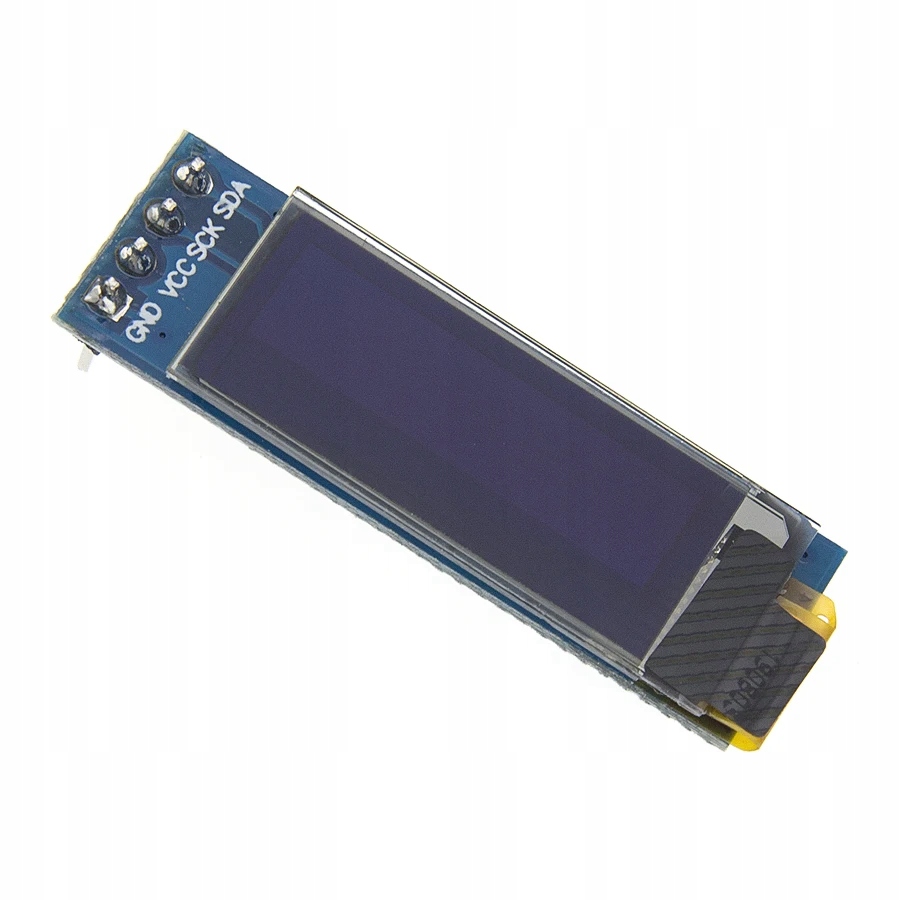

IMZ Wyświetlacz OLED 0.96

Opis produktu

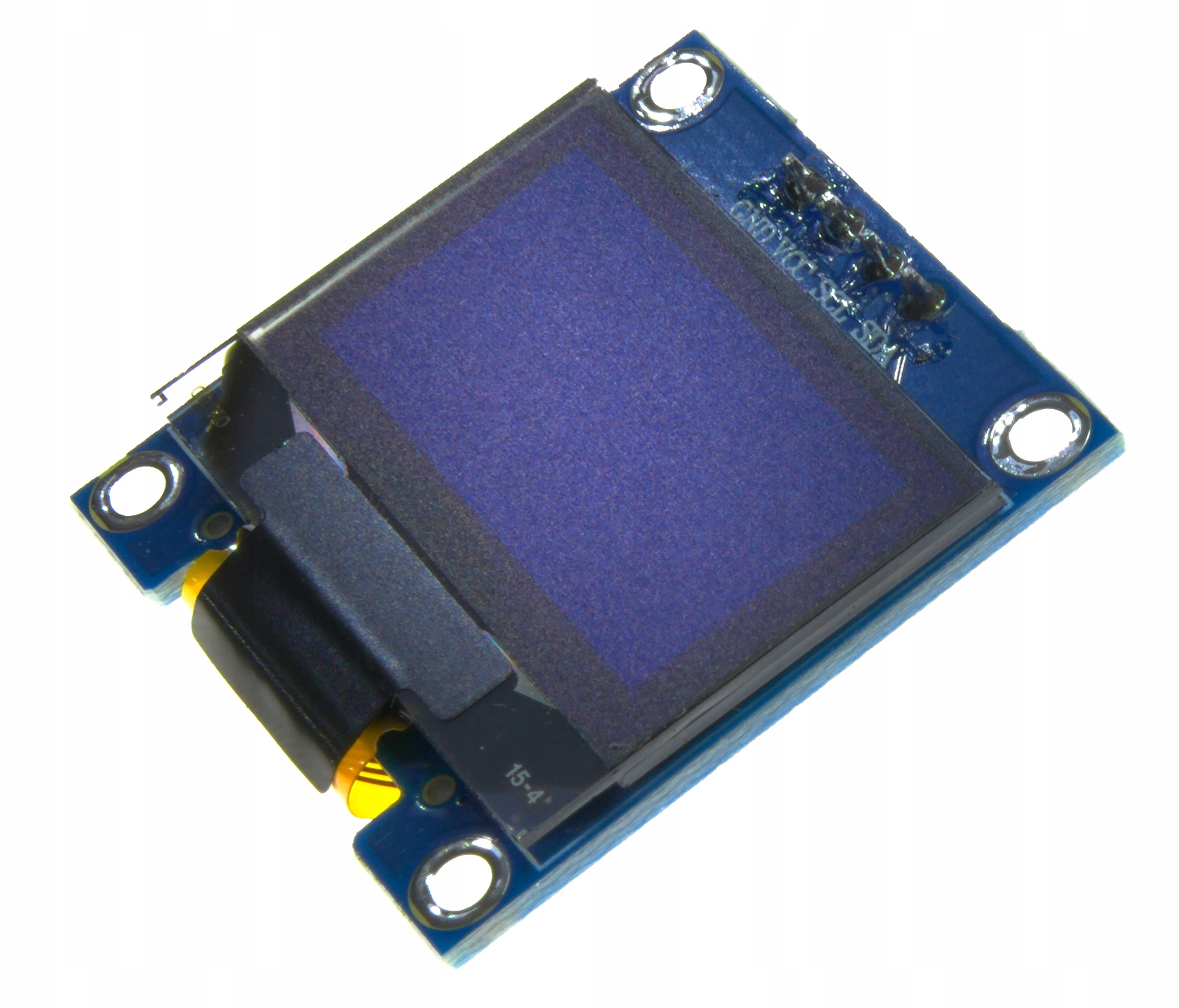

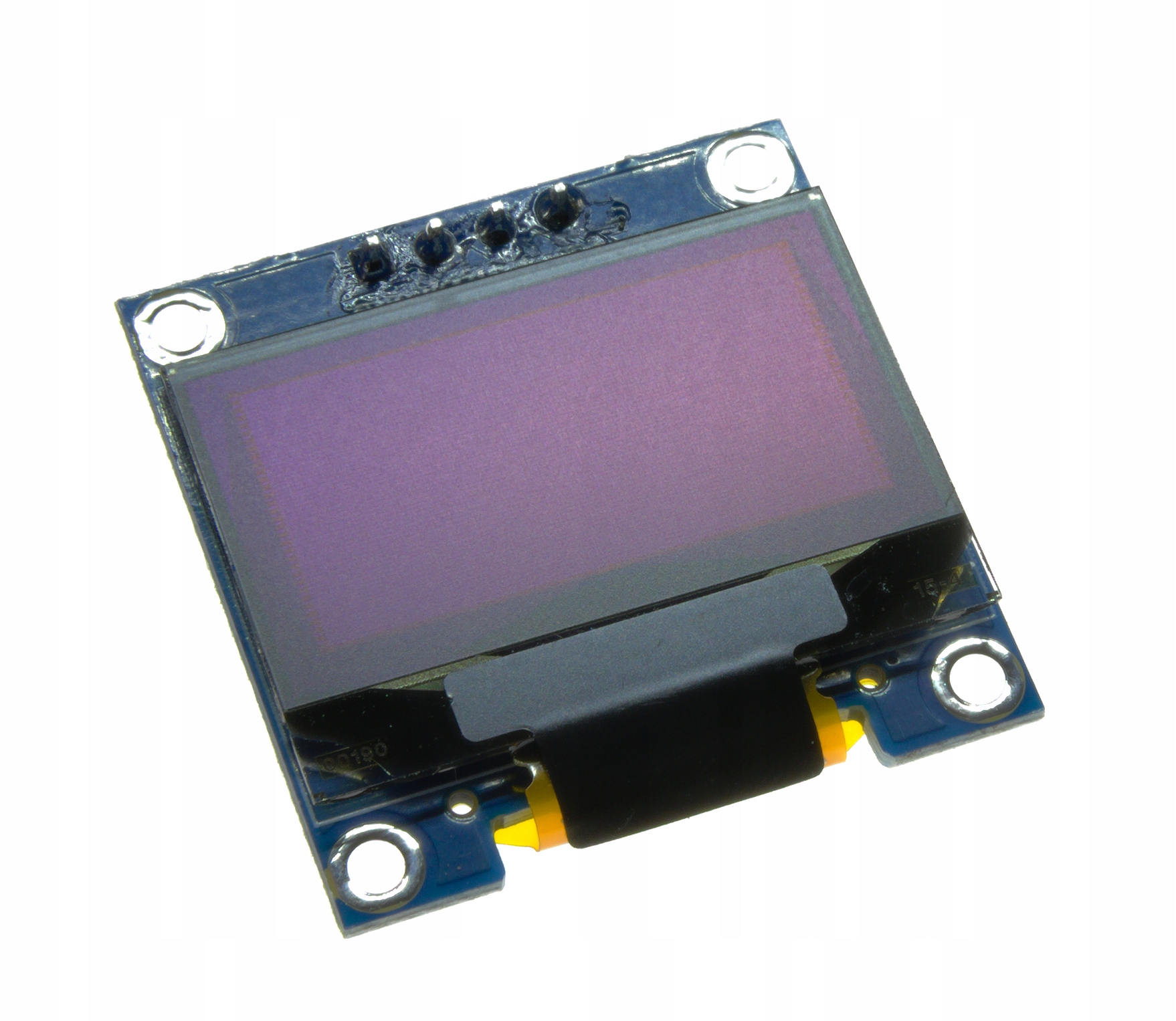

Moduł wyświetlacza OLED o przekątnej 0,96 cala i rozdzielczości 128 × 64 piksele, ze sterownikiem SSD1306 oraz interfejsem I2C. Wyświetla niebieski obraz i pracuje przy napięciu zasilania 3,3–5 V.

Cechy produktu

• OLED, przekątna 0,96 cala
• Rozdzielczość 128 × 64 px
• Niebieski kolor obrazu
• Sterownik SSD1306
• Interfejs I2C
• Adres I2C 0x3C
• Napięcie pracy 3,3–5 V
• Wymiary 27 × 27 mm bez goldpinów

Cechy szczegółowe

• Rozdzielczość 128 × 64 px: umożliwia wyświetlanie tekstu, ikon i prostych grafik.
• Interfejs I2C: pozwala komunikować się z mikrokontrolerem za pomocą linii danych SDA i zegara SCL.
• Sterownik SSD1306: jest obsługiwany przez wskazane biblioteki Adafruit SSD1306 i U8g2.

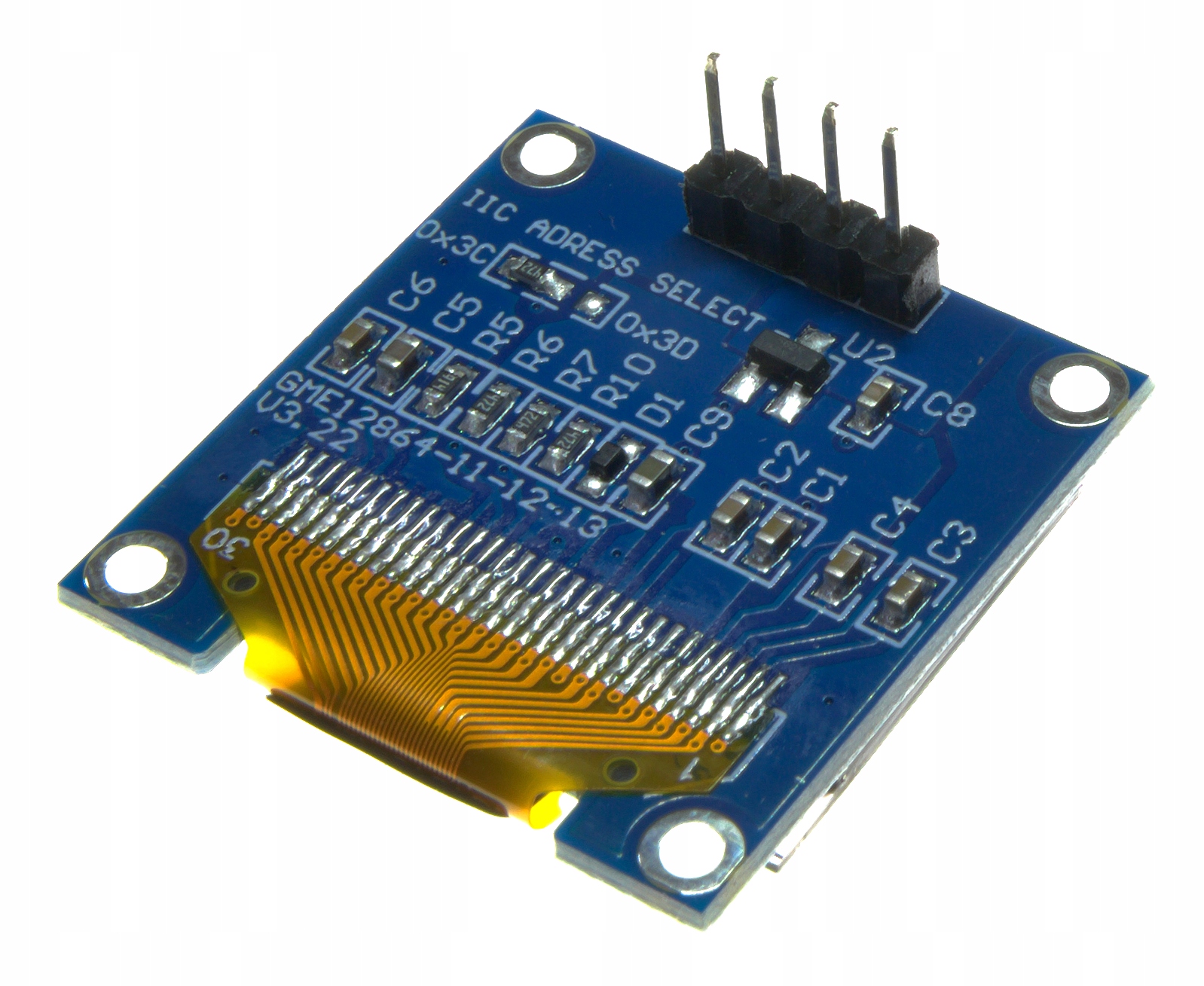

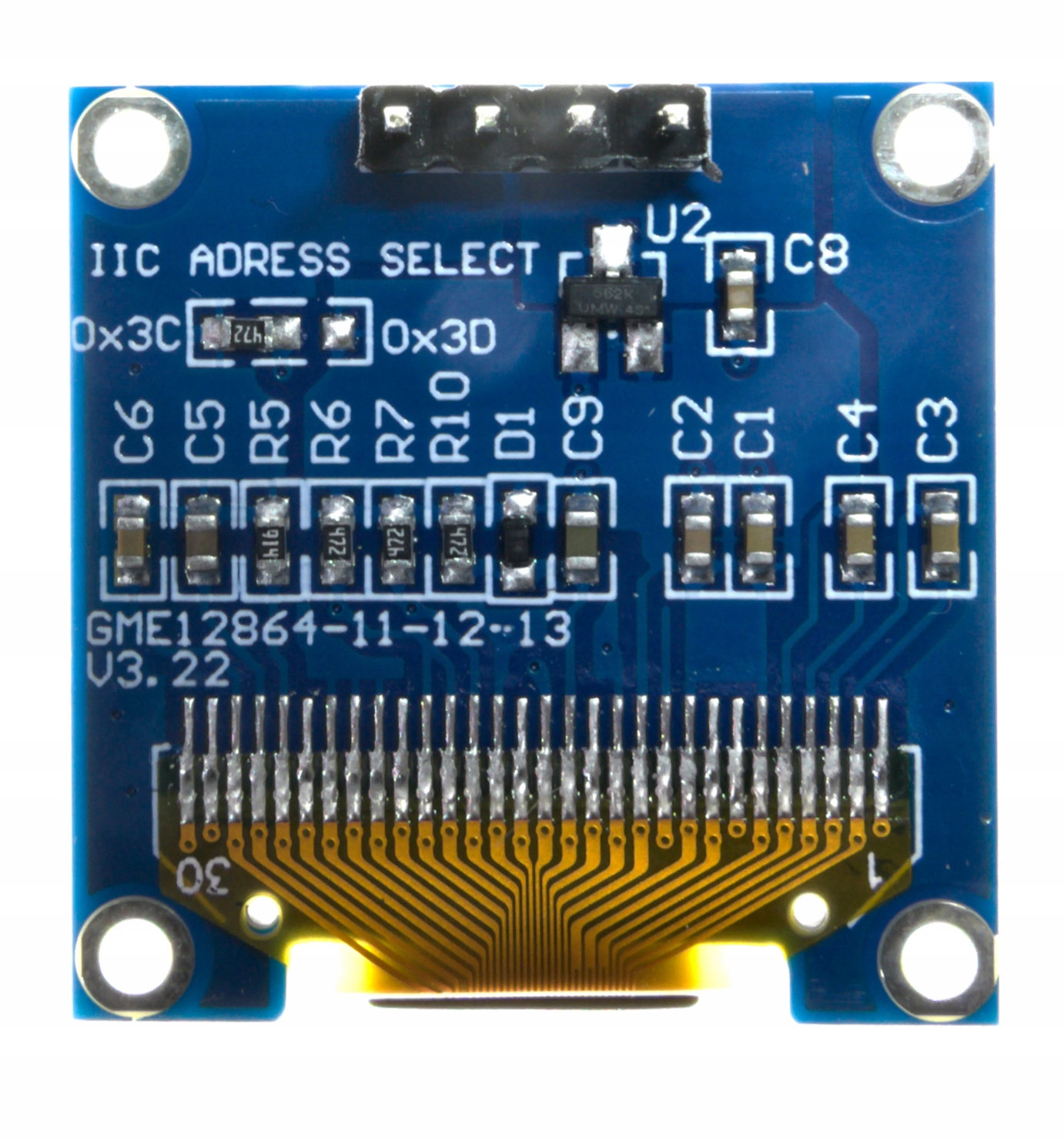

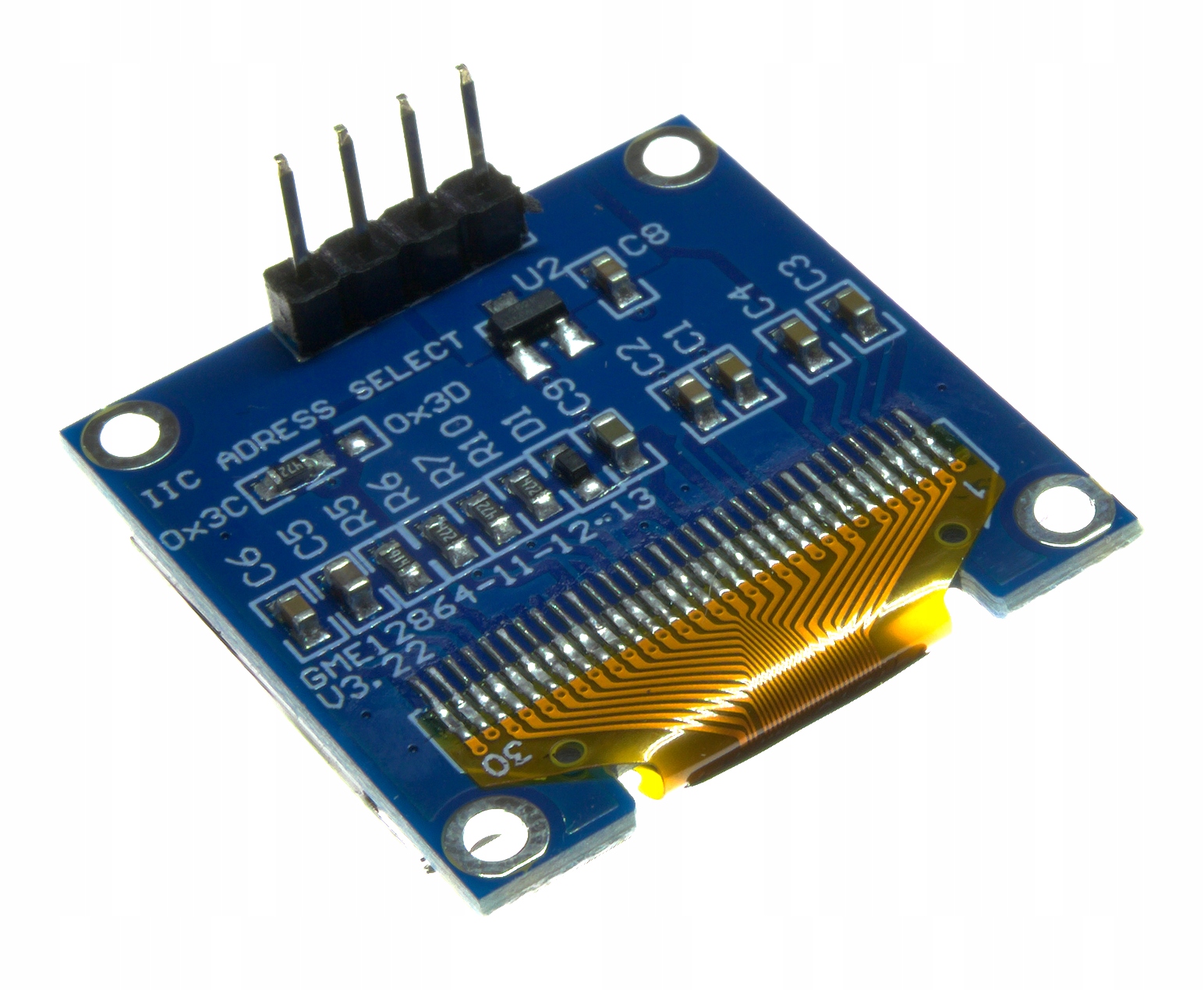

• Adres I2C 0x3C: umożliwia konfigurację komunikacji z modułem pod podanym adresem.
• Napięcie pracy 3,3–5 V: pozwala zasilać moduł z odpowiedniego źródła mieszczącego się w tym zakresie.
• Wymiary 27 × 27 mm bez goldpinów: ułatwiają uwzględnienie modułu w niewielkich projektach.

Zastosowanie

• Małe wyświetlacze w projektach DIY
• Panele informacyjne do sterowników
• Wskaźniki temperatury, napięcia lub wilgotności po podłączeniu odpowiednich czujników
• Wyświetlanie powiadomień w projektach Wi-Fi lub Bluetooth
• Zegary i liczniki
• Projekty edukacyjne, szkolne i hobbystyczne

Specyfikacja techniczna

• Typ: wyświetlacz OLED
• Przekątna: 0,96 cala
• Rozdzielczość: 128 × 64 px
• Kolor obrazu: niebieski
• Sterownik: SSD1306
• Interfejs: I2C
• Adres I2C: 0x3C
• Napięcie pracy: 3,3–5 V
• Wymiary: 27 × 27 mm, bez goldpinów

Zasilanie

Moduł wymaga napięcia zasilania 3,3–5 V podanego na pin VCC oraz połączenia GND. Przed podłączeniem sprawdź, czy poziomy napięć linii I2C są zgodne z używaną płytką; źródło nie podaje informacji o konwerterze poziomów logicznych.

Instrukcja

1. Ustal piny I2C (SDA i SCL) właściwe dla używanej płytki.
2. Połącz moduł zgodnie z tabelą w sekcji „Podłączenie”. Przed włączeniem zasilania sprawdź zgodność napięcia VCC i poziomów logicznych I2C.
3. W Arduino IDE zainstaluj biblioteki Adafruit SSD1306 oraz Adafruit GFX za pomocą Menedżera bibliotek.
4. Wybierz właściwą płytkę i port w Arduino IDE, wgraj przykład poniżej i sprawdź, czy na wyświetlaczu pojawi się tekst.
5. Jeśli wyświetlacz nie reaguje, sprawdź połączenia I2C oraz adres 0x3C podany dla modułu.

#include <Wire.h>                 // Obsługa magistrali I2C
#include <Adafruit_GFX.h>         // Funkcje rysowania tekstu i grafiki
#include <Adafruit_SSD1306.h>     // Obsługa sterownika SSD1306

// Rozdzielczość modułu podana w specyfikacji produktu
#define SZEROKOSC_EKRANU 128
#define WYSOKOSC_EKRANU 64

// -1 oznacza brak użycia osobnego pinu resetu w tej konfiguracji
Adafruit_SSD1306 ekran(SZEROKOSC_EKRANU, WYSOKOSC_EKRANU, &Wire, -1);

void setup() {
  // Uruchomienie wyświetlacza pod podanym adresem I2C
  if (!ekran.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    // Zatrzymanie programu, jeśli inicjalizacja się nie powiedzie
    while (true) {
      delay(100);
    }
  }

  // Przygotowanie obrazu do wyświetlenia
  ekran.clearDisplay();
  ekran.setTextColor(SSD1306_WHITE);
  ekran.setTextSize(1);
  ekran.setCursor(0, 0);
  ekran.println(F("OLED SSD1306"));
  ekran.println(F("I2C: 0x3C"));

  // Przesłanie przygotowanego obrazu na ekran
  ekran.display();
}

void loop() {
  // Brak cyklicznych czynności w tym przykładzie
}

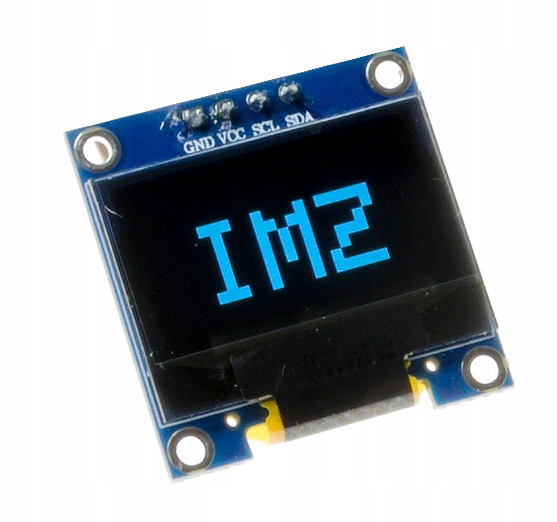

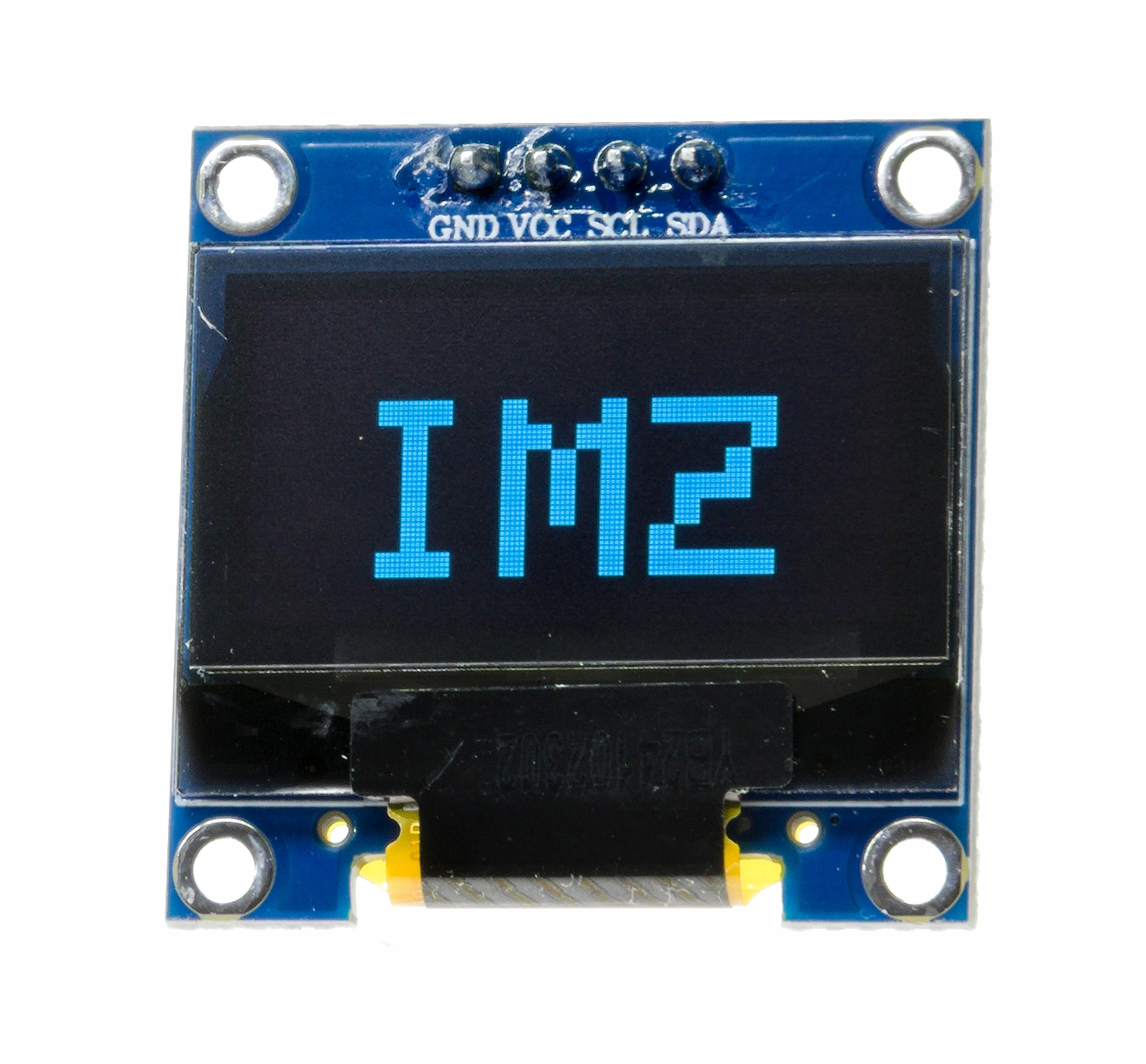

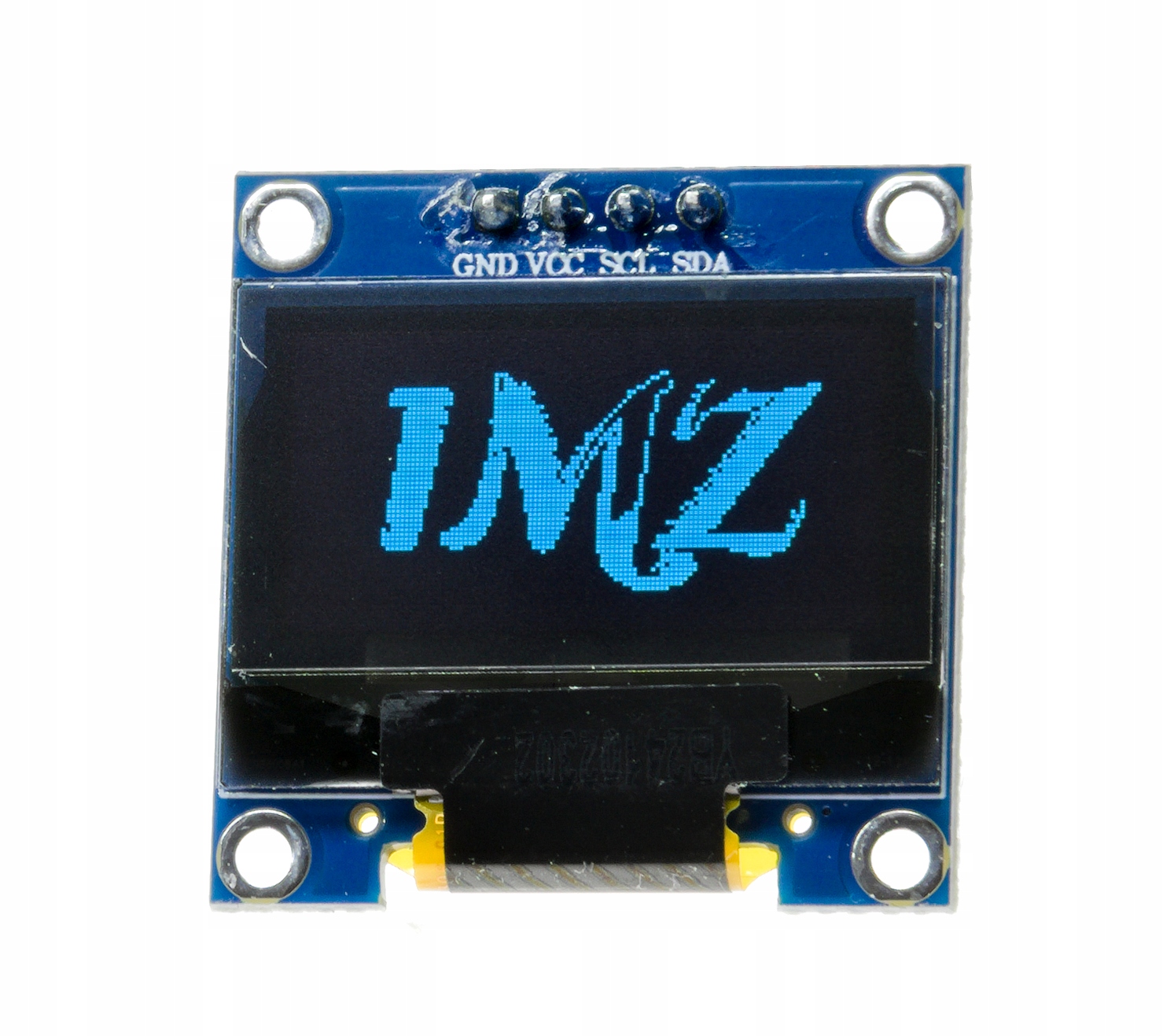

Podłączenie

| Pin modułu | Połączenie |
|—|—|
| VCC | Zasilanie 3,3 V lub 5 V, zgodnie z możliwościami używanej płytki |
| GND | GND płytki |
| SDA | Linia danych I2C płytki |
| SCL | Linia zegara I2C płytki |

Numery pinów SDA i SCL zależą od płytki sterującej; materiał źródłowy ich nie określa.

Kompatybilność

• Arduino
• ESP32
• ESP8266
• STM32
• Raspberry Pi

Informacje bezpieczeństwa

• Podłączaj moduł przy wyłączonym zasilaniu, zachowując prawidłową polaryzację VCC i GND.
• Używaj wyłącznie napięcia zasilania z podanego zakresu 3,3–5 V.
• Przed połączeniem I2C sprawdź zgodność poziomów logicznych modułu i płytki sterującej.
• Chroń moduł przed wilgocią, przewodzącymi zabrudzeniami i uszkodzeniami mechanicznymi.
• Montaż i uruchamianie powinny odbywać się w sposób zapobiegający zwarciom; małe elementy przechowuj poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podawaj na VCC napięcia spoza zakresu 3,3–5 V.
• Nie odwracaj polaryzacji zasilania i nie dopuszczaj do zwarcia pinów.
• Nie zakładaj, że wejścia I2C tolerują 5 V — materiał źródłowy nie określa ich tolerancji ani obecności konwertera poziomów.
• Nie podłączaj modułu do obwodów sieciowych ani wysokiego napięcia.

Przeznaczenie produktu

• Wyświetlanie tekstu i prostych informacji w niskonapięciowych projektach elektronicznych.
• Zastosowania edukacyjne, hobbystyczne i prototypowe.
• Współpraca z wymienionymi w materiale płytkami i urządzeniami obsługującymi I2C.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani do systemów, których awaria może zagrażać życiu lub zdrowiu.
• Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowych ani obwodów wysokiego napięcia.
• Materiał źródłowy nie określa odporności na warunki zewnętrzne; nie należy zakładać możliwości pracy w wilgoci lub poza typowym środowiskiem elektroniki.

Najczęstsze pytania

Jaka jest rozdzielczość wyświetlacza?
128 × 64 piksele.

Jakiego sterownika i interfejsu używa moduł?
Sterownika SSD1306 i interfejsu I2C.

Jaki adres I2C podano dla modułu?
0x3C.

Jakie napięcie zasilania jest podane w specyfikacji?
3,3–5 V. Zgodność poziomów logicznych I2C należy sprawdzić osobno dla używanej płytki.

Z jakimi platformami jest wymieniona kompatybilność?
Arduino, ESP32, ESP8266, STM32 i Raspberry Pi.

O produkcie

Ten niewielki wyświetlacz OLED może służyć jako lokalny interfejs do projektu elektronicznego. Interfejs I2C pozwala przesyłać dane liniami SDA i SCL, a rozdzielczość 128 × 64 px umożliwia prezentowanie tekstu, prostych ikon i odczytów. Można wykorzystać go między innymi w zegarze, liczniku, panelu sterownika lub projekcie pokazującym dane z czujników.

Dlaczego warto

• Niewielki format 27 × 27 mm bez goldpinów
• Rozdzielczość 128 × 64 px
• Popularny sterownik SSD1306 i interfejs I2C
• Podany adres I2C 0x3C
• Zakres napięcia pracy 3,3–5 V
• Współpraca z platformami wymienionymi w specyfikacji
