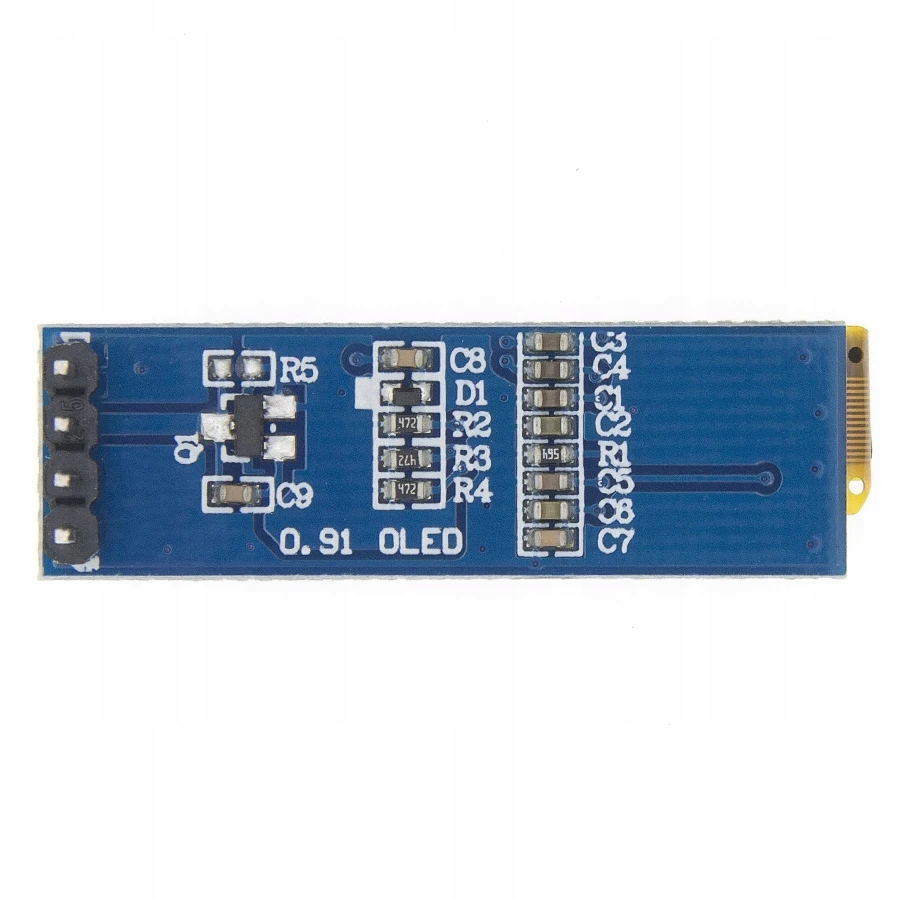

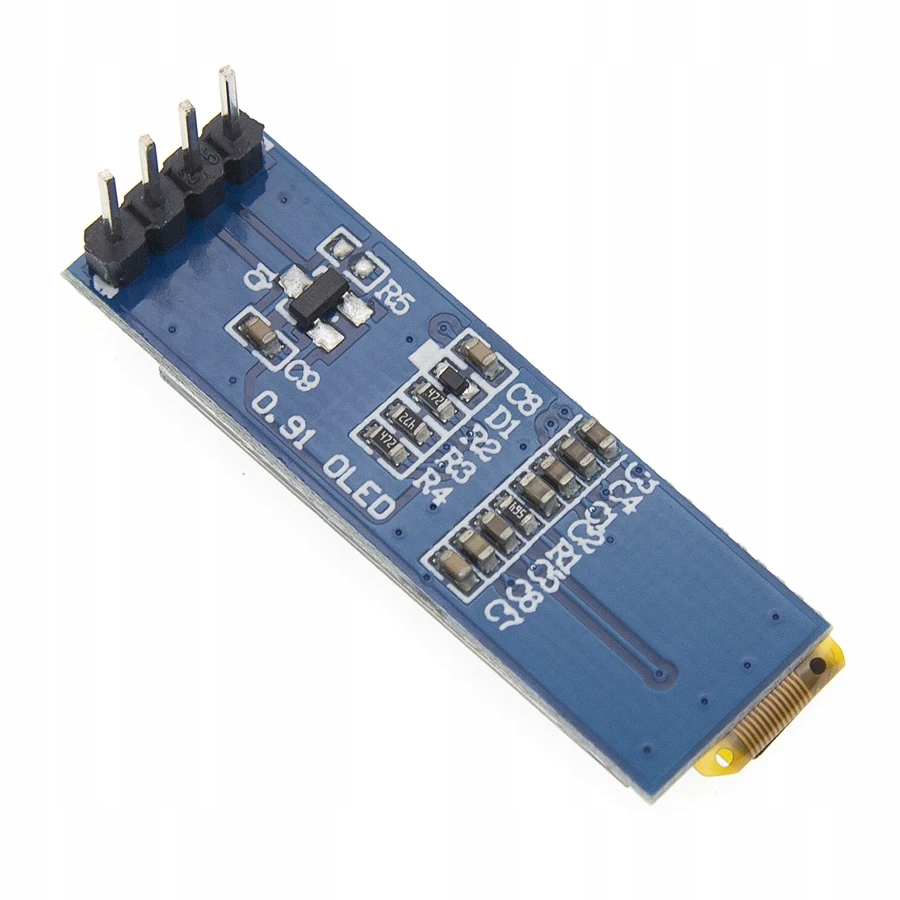

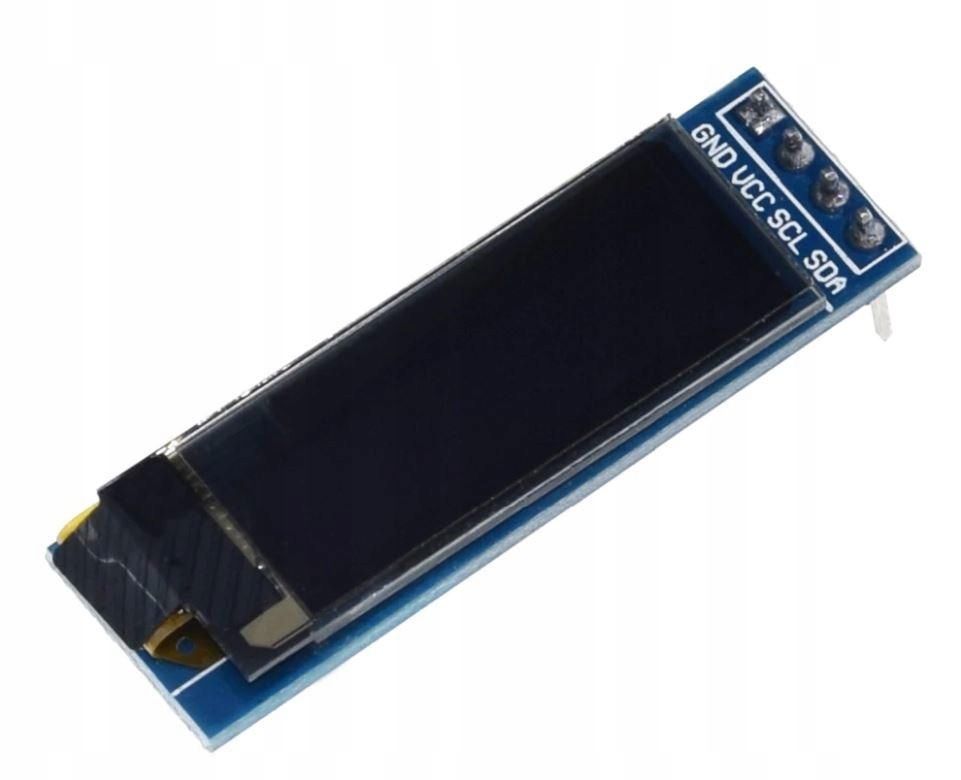

Wyświetlacz OLED 0,91 I2C 3-5V SSD1306 Biały

Opis produktu

Kompaktowy wyświetlacz OLED o przekątnej 0,91 cala, rozdzielczości 128 × 32 piksele i komunikacji I2C. Wyświetla biały obraz; według materiału źródłowego może być zasilany napięciem 3,3–5 V.

Cechy produktu

• technologia OLED
• przekątna 0,91 cala
• rozdzielczość 128 × 32 piksele
• interfejs I2C
• biały kolor wyświetlania
• zasilanie 3,3–5 V
• wymiary 38 × 12 × 3 mm

Cechy szczegółowe

• OLED: wyświetla obraz bez podświetlenia typowego dla ekranów LCD.
• Przekątna 0,91 cala: niewielki format sprawdza się w urządzeniach z ograniczoną przestrzenią.
• Rozdzielczość 128 × 32 piksele: pozwala prezentować krótkie komunikaty, wartości i proste grafiki.
• Interfejs I2C: umożliwia komunikację z mikrokontrolerem przez magistralę I2C.
• Biały kolor wyświetlania: zapewnia jednokolorowy obraz.
• Zasilanie 3,3–5 V: pozwala zasilać moduł napięciem mieszczącym się w podanym zakresie.
• Wymiary 38 × 12 × 3 mm: ułatwiają montaż w kompaktowych projektach.

Zastosowanie

• wyświetlanie statusu urządzeń i krótkich komunikatów
• prezentowanie wartości pomiarowych i poziomu sygnału
• proste interfejsy użytkownika oraz panele sterowania
• zegary cyfrowe i niewielkie mierniki
• projekty mikrokontrolerowe i urządzenia IoT
• przenośne urządzenia elektroniczne

Specyfikacja techniczna

• typ wyświetlacza: OLED
• przekątna: 0,91 cala
• rozdzielczość: 128 × 32 piksele
• interfejs: I2C
• kolor wyświetlania: biały
• napięcie zasilania: 3,3–5 V
• wymiary modułu: 38 × 12 × 3 mm
• pobór mocy: określony w źródle jako bardzo niski; wartość liczbowa niepodana

Zasilanie

Według materiału źródłowego moduł wymaga napięcia zasilania od 3,3 V do 5 V. Należy używać źródła o napięciu mieszczącym się w tym zakresie. Materiał nie podaje poboru prądu ani sposobu podłączenia zasilania do konkretnych oznaczeń wyprowadzeń.

Instrukcja

1. Sprawdź oznaczenia wyprowadzeń na module i dokumentację używanej płytki sterującej.
2. Podłącz zasilanie modułu zgodnie z opisem pinów, z zachowaniem zakresu 3,3–5 V.
3. Połącz linie komunikacyjne modułu z magistralą I2C płytki. Materiał źródłowy nie podaje oznaczeń pinów ani szczegółowego schematu połączeń.
4. W środowisku programistycznym użyj biblioteki i konfiguracji zgodnych z dokładnym wariantem wyświetlacza. Źródło nie określa adresu I2C, kontrolera ani wymaganej biblioteki, dlatego nie można wskazać zweryfikowanego przykładu kodu.

Podłączenie

Moduł komunikuje się przez I2C i wymaga zasilania 3,3–5 V. Materiał źródłowy nie podaje nazw ani kolejności pinów, dlatego przed podłączeniem należy sprawdzić oznaczenia na egzemplarzu lub w dokumentacji wariantu. Nie należy ustalać połączeń wyłącznie na podstawie typowego układu podobnych modułów.

Kompatybilność

• Arduino
• ESP8266
• ESP32
• Raspberry Pi
• STM32
• inne platformy obsługujące I2C i zgodne z napięciem modułu

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia wyprowadzeń oraz wymagane napięcie.
• Zasilaj moduł napięciem od 3,3 V do 5 V.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Chroń moduł przed wilgocią, zabrudzeniami przewodzącymi i skraplaniem pary wodnej.
• Montuj moduł tak, aby nie doszło do zwarcia jego wyprowadzeń z elementami przewodzącymi.
• Prace lutownicze i montażowe wykonuj przy odłączonym zasilaniu, używając odpowiednich narzędzi.

Ostrzeżenia

• Nie przekraczaj podanego zakresu zasilania 3,3–5 V.
• Nie podłączaj modułu przed ustaleniem funkcji i kolejności jego pinów.
• Odwrócone lub błędne połączenie zasilania może uszkodzić moduł.
• Zwarcie wyprowadzeń może spowodować uszkodzenie wyświetlacza lub współpracującej płytki.
• Nie używaj modułu w wilgotnym środowisku ani w zastosowaniach wymagających odporności na czynniki zewnętrzne, której źródło nie potwierdza.

Przeznaczenie produktu

• moduł do projektów elektronicznych niskonapięciowych
• nauka i prototypowanie z mikrokontrolerami
• prezentowanie tekstu, wartości i prostych grafik przez I2C

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani do systemów związanych z bezpieczeństwem życia.
• Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej ani innych obwodów wysokiego napięcia.
• Materiał źródłowy nie potwierdza odporności na wodę, pył, wstrząsy ani pracę w określonych warunkach przemysłowych.

Zawartość zestawu

• wyświetlacz OLED 0,91 cala I2C

Najczęstsze pytania

Jakie parametry obrazu ma wyświetlacz?
Rozdzielczość wynosi 128 × 32 piksele, a kolor wyświetlania jest biały.

Jak komunikuje się moduł?
Przez interfejs I2C.

Jakim napięciem zasilać moduł?
Materiał źródłowy podaje zakres od 3,3 V do 5 V.

Czy źródło podaje kolejność pinów i adres I2C?
Nie. Należy sprawdzić oznaczenia na module lub dokumentację konkretnego wariantu przed podłączeniem.

Z jakimi platformami jest wymieniana zgodność?
Źródło wymienia Arduino, ESP8266, ESP32, Raspberry Pi i STM32.

O produkcie

Ten niewielki moduł OLED może służyć jako lokalny ekran dla urządzeń elektronicznych: od prostego wskaźnika stanu po panel pokazujący wartości pomiarowe. Rozdzielczość 128 × 32 piksele i komunikacja I2C pozwalają wykorzystać go w projektach mikrokontrolerowych, w których potrzebny jest kompaktowy wyświetlacz. Przed uruchomieniem należy zweryfikować oznaczenia pinów i konfigurację I2C właściwą dla konkretnego egzemplarza.

Dlaczego warto

• kompaktowy format: przekątna 0,91 cala i wymiary 38 × 12 × 3 mm
• rozdzielczość 128 × 32 piksele
• komunikacja przez I2C
• biały obraz OLED
• podany zakres zasilania 3,3–5 V
