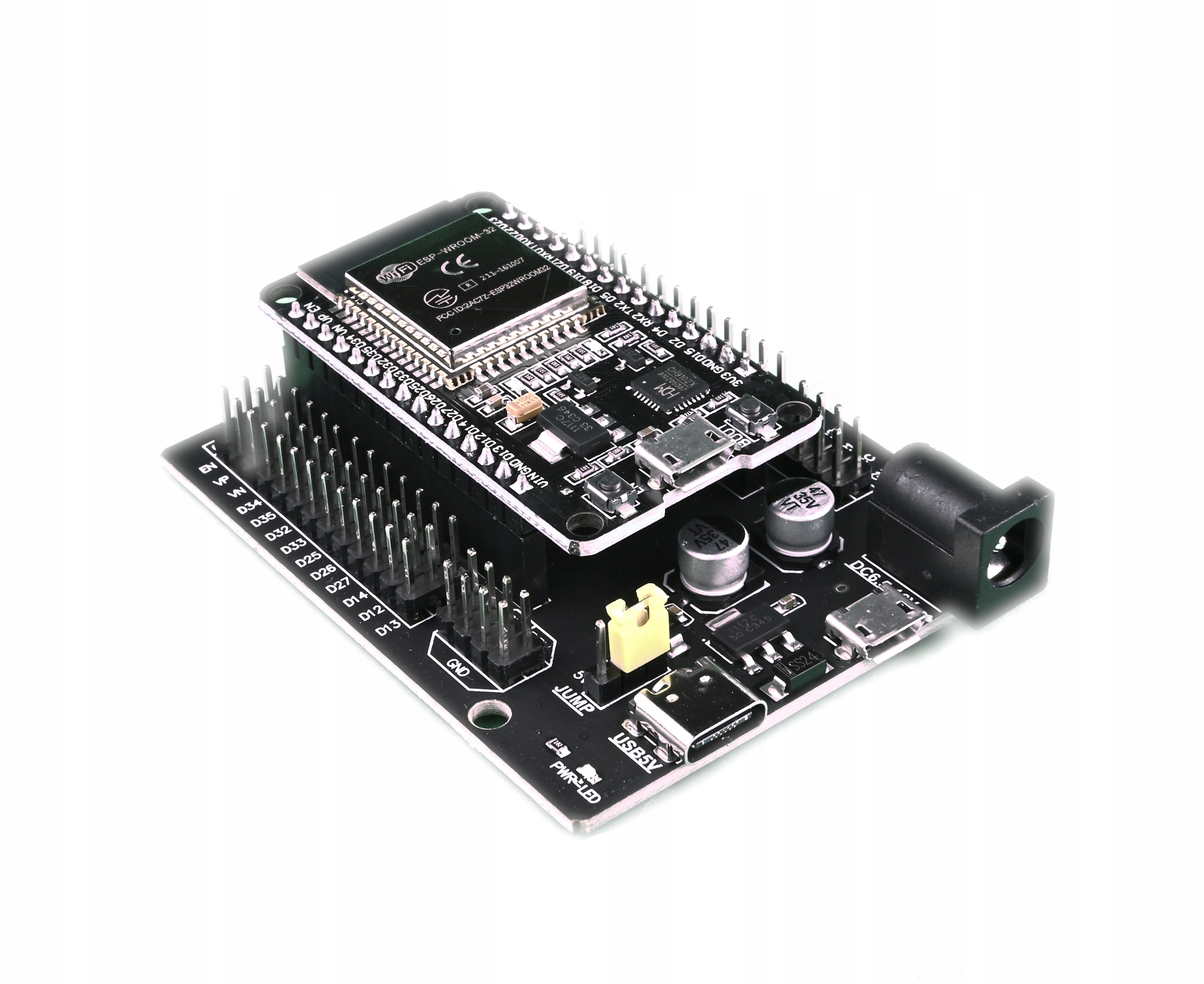

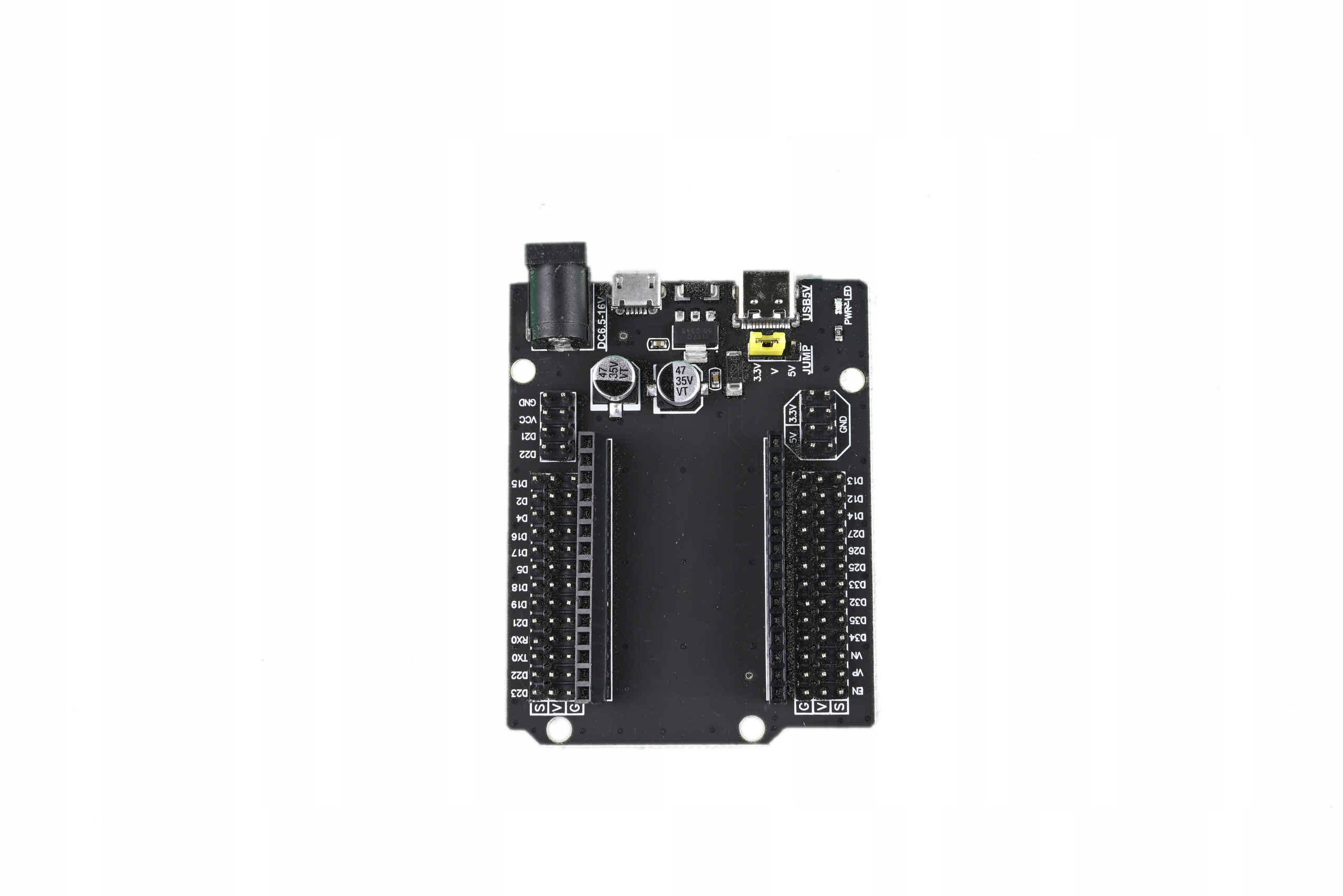

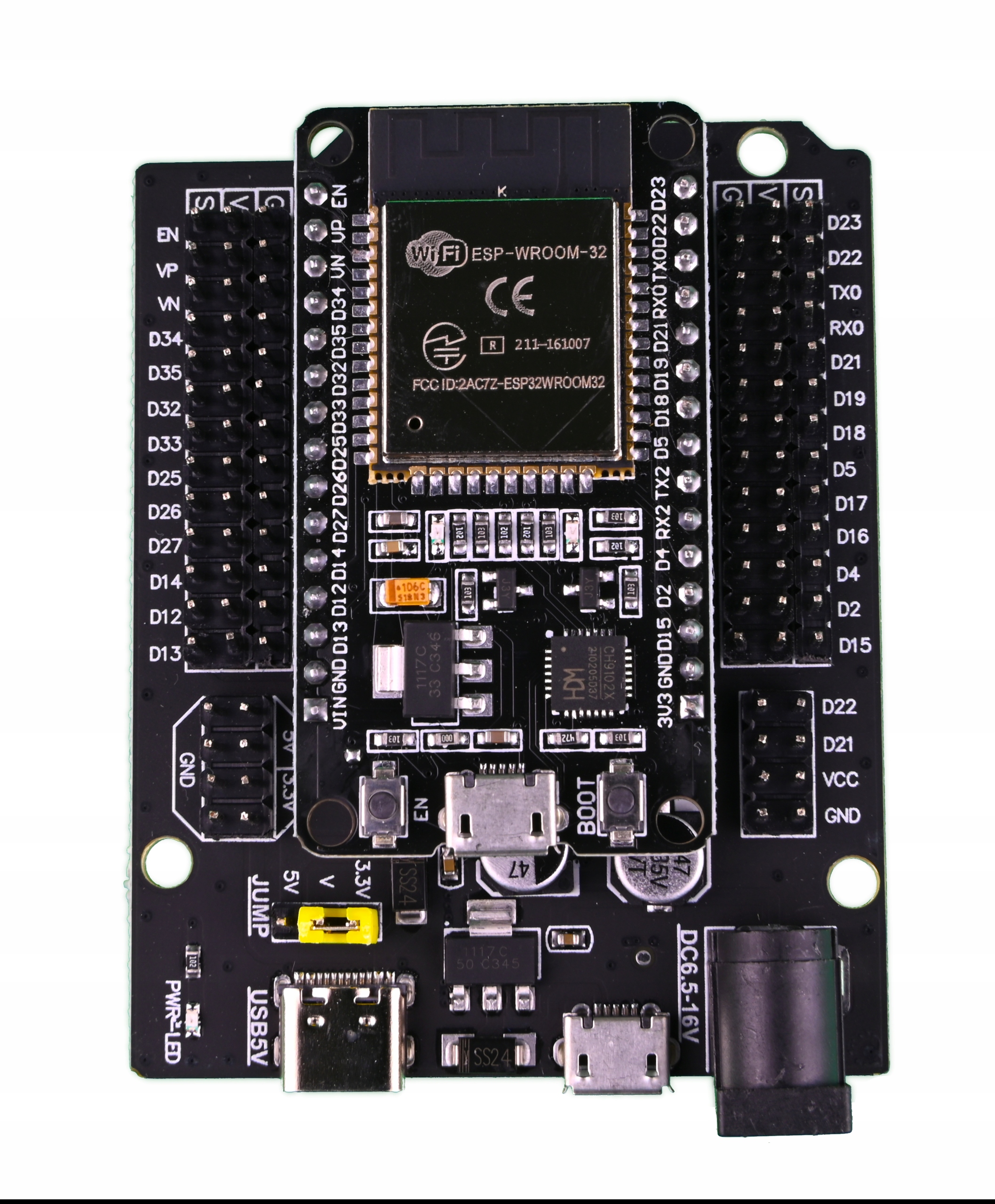

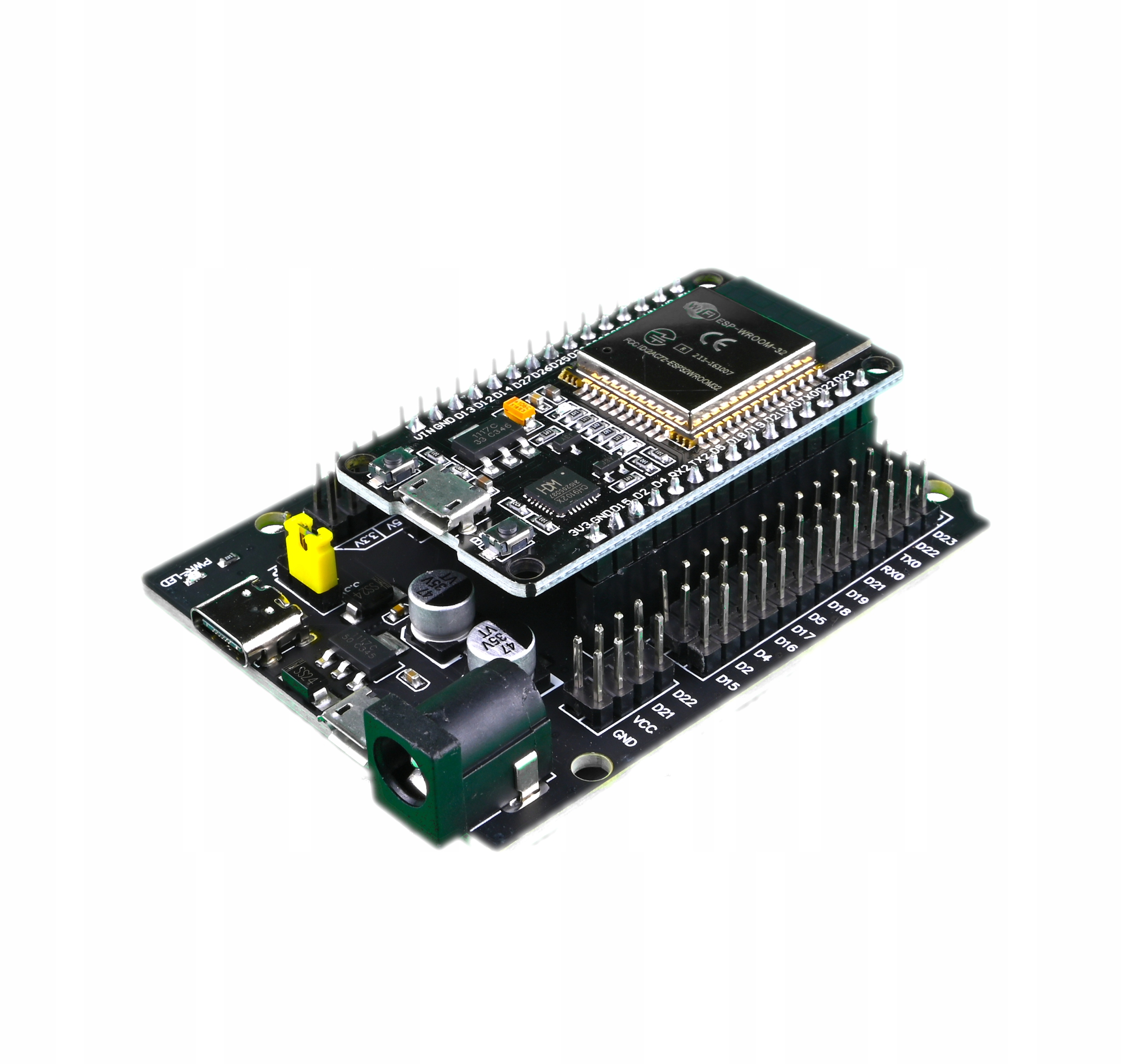

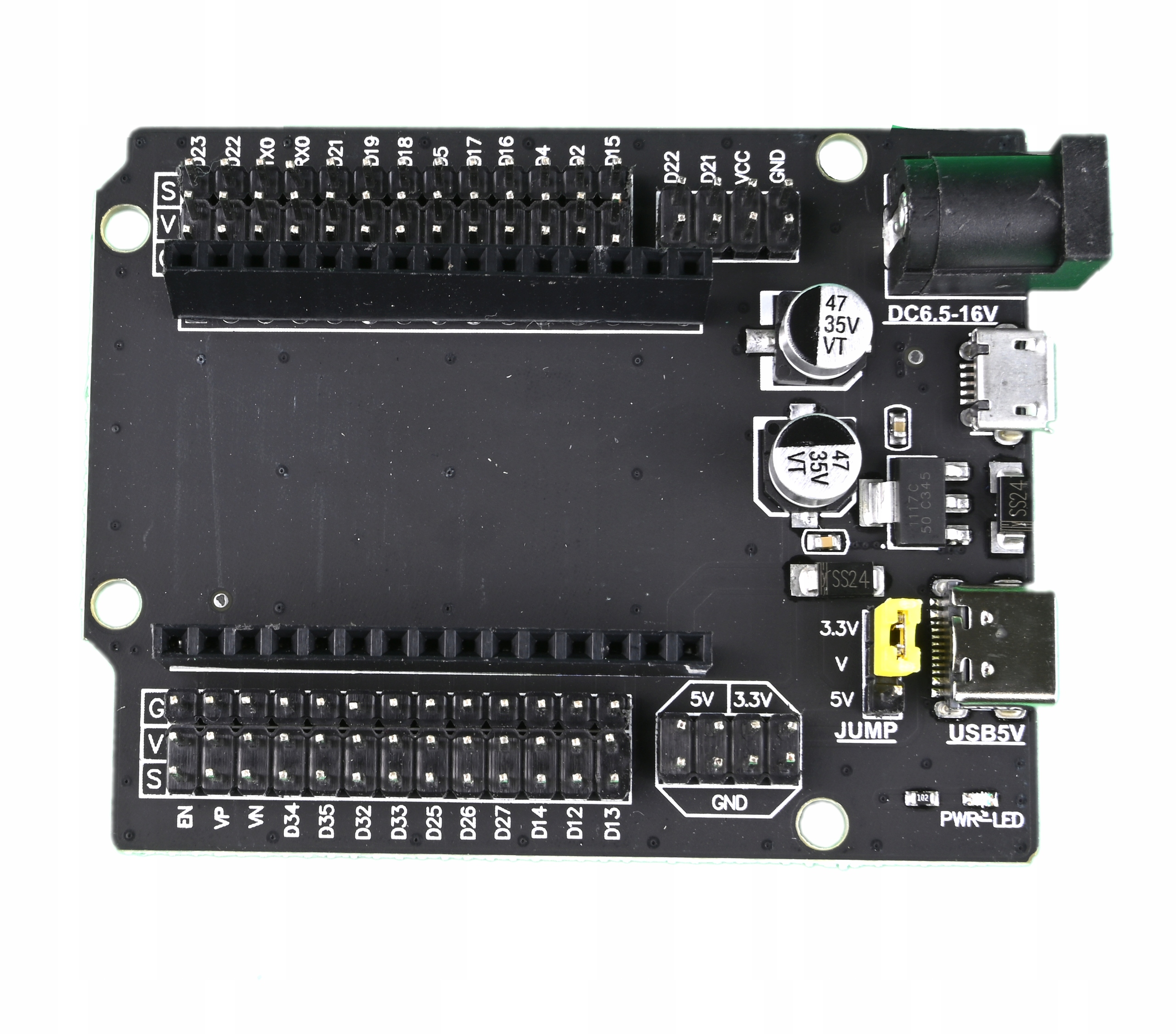

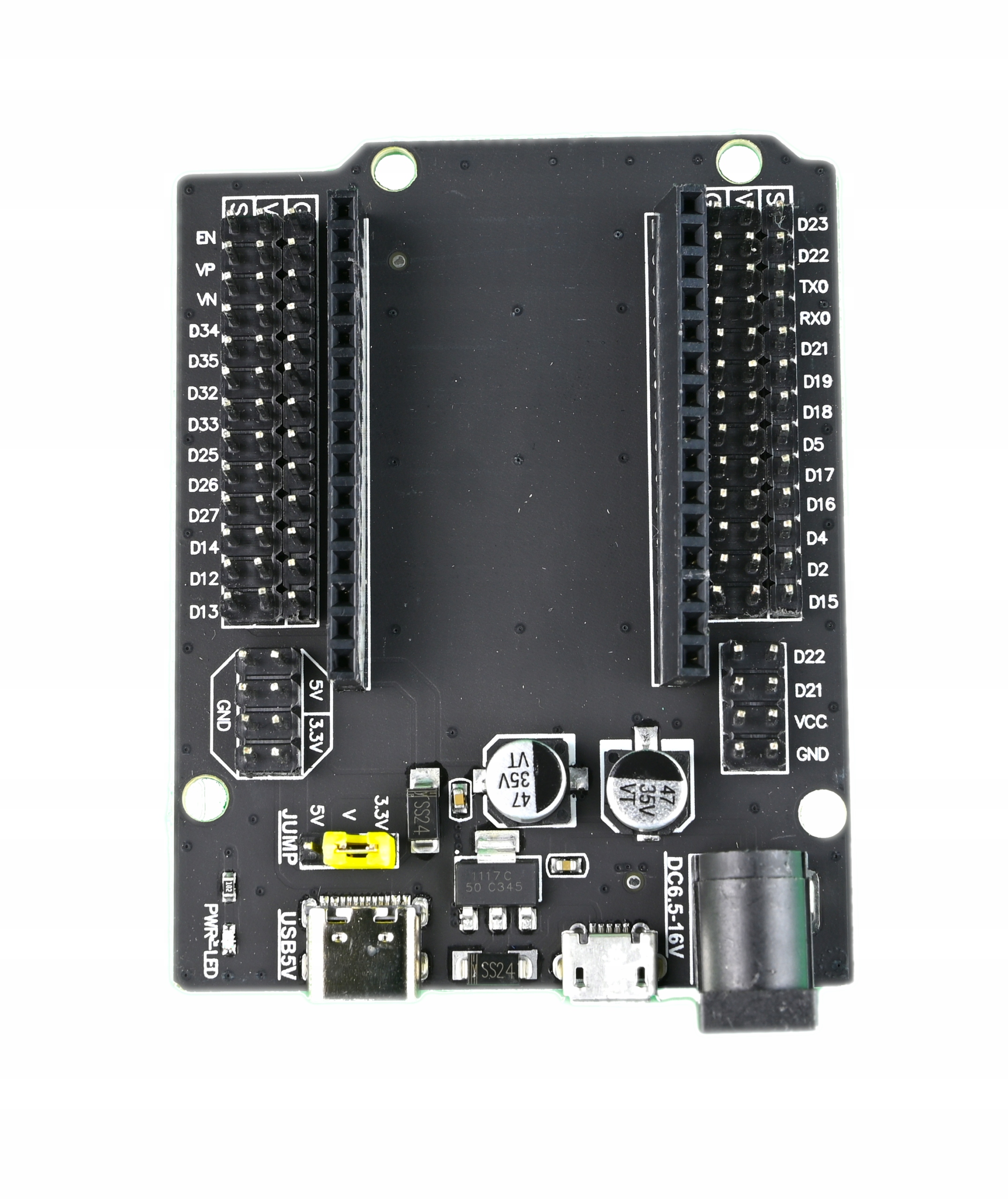

Adapter ESP32 30pin GOLDPIN – ESP32-DevKitC-v1 terminal shield

Opis produktu

Adapter rozszerzeń przeznaczony do płytek ESP32 z układem wyprowadzeń 30-pin. Udostępnia złącza goldpin do podłączania komponentów oraz wejścia zasilania i wbudowany stabilizator; szczegółowy zakres napięcia wejściowego wymaga weryfikacji.

Cechy produktu

• do płytek ESP32 30-pin
• złącza goldpin
• wejścia zasilania USB-C, microUSB, DC i goldpin
• wbudowany stabilizator napięcia
• wybór napięcia wyjściowego zworką: 3,3 V lub 5 V
• deklarowany prąd po regulatorze: 800 mA

Cechy szczegółowe

• Kompatybilność z ESP32 30-pin: umożliwia podłączenie pasującej płytki deweloperskiej do adaptera.
• Złącza goldpin: ułatwiają dołączanie czujników, modułów i innych komponentów.
• Różne wejścia zasilania: według opisu można zasilać adapter przez USB-C, microUSB, złącze DC lub goldpin.
• Wbudowany stabilizator: udostępnia zasilanie dla płytki i podłączonych komponentów.
• Wybór napięcia zworką: materiał podaje możliwość wyboru 3,3 V lub 5 V na wyjściu.
• Deklarowane 800 mA po regulatorze: wartość podana w materiale źródłowym; warunki jej osiągnięcia nie zostały określone.

Zastosowanie

• Rozbudowa prototypu opartego na płytce ESP32 30-pin.
• Podłączanie czujników i dodatkowych modułów przez złącza goldpin.
• Prototypowanie i testowanie układów elektronicznych.
• Projekty IoT, robotyki i automatyki domowej.

Specyfikacja techniczna

• przeznaczenie: płytki ESP32 30-pin
• złącza zasilania: USB-C, microUSB, DC, goldpin
• stabilizator: wbudowany, deklarowane wyjście 5 V
• wybór napięcia wyjściowego: 3,3 V lub 5 V, za pomocą zworki według opisu
• deklarowany prąd po regulatorze: 800 mA
• napięcie wejściowe: w materiale podano 5–16 V, zalecane maksymalnie 9 V; w innym fragmencie występuje sprzeczna wartość 3,3–16 V — wymaga weryfikacji

Zasilanie

Opis wymienia wejścia USB-C, microUSB, DC i goldpin. Podaje zakres wejściowy 5–16 V oraz zalecane maksimum 9 V, ale w innym fragmencie materiału występuje sprzeczne minimum 3,3 V. Przed podłączeniem zasilania należy zweryfikować zakres na oznaczeniach konkretnej płytki lub u sprzedawcy. Opis deklaruje stabilizator 5 V, możliwość wyboru 3,3 V lub 5 V zworką oraz prąd po regulatorze 800 mA; szczegółowe warunki tych parametrów nie zostały podane.

Instrukcja

1. Sprawdź, czy płytka ESP32 ma zgodny układ wyprowadzeń 30-pin i pasuje mechanicznie do adaptera.
2. Przed montażem odłącz zasilanie. Osadź płytkę ESP32 w odpowiednich złączach adaptera, zwracając uwagę na orientację i zgodność pinów.
3. Podłącz czujniki lub moduły do właściwych złączy goldpin. Przed podłączeniem sprawdź napięcie wymagane przez każdy komponent.
4. Ustaw zworkę zgodnie z wymaganym napięciem wyjściowym 3,3 V lub 5 V. Nie zmieniaj położenia zworki przy włączonym zasilaniu.
5. Wybierz jedno wejście zasilania i upewnij się, że napięcie mieści się w zakresie potwierdzonym dla konkretnego egzemplarza. Materiał zawiera rozbieżność dotyczącą minimalnego napięcia wejściowego, dlatego nie należy opierać podłączenia wyłącznie na niespójnym opisie.
6. Po sprawdzeniu polaryzacji i połączeń włącz zasilanie. Przed dołączeniem wrażliwych komponentów zmierz napięcie na wyjściu.

Nie podano mapy pinów ani szczegółowego wariantu połączeń, dlatego nie można przygotować poprawnego przykładowego kodu Arduino.

Podłączenie

Płytkę ESP32 30-pin należy osadzić w pasujących złączach adaptera, zgodnie z orientacją i rozmieszczeniem pinów. Komponenty podłącza się do złączy goldpin. Materiał nie zawiera mapy pinów ani ich opisów, więc konkretnych połączeń sygnałowych nie można ustalić.

Zasilanie można doprowadzić przez wymienione w opisie złącza USB-C, microUSB, DC lub goldpin. Nie należy podłączać kilku źródeł jednocześnie bez potwierdzenia, że konstrukcja adaptera na to pozwala. Zakres napięcia wejściowego wymaga weryfikacji ze względu na sprzeczne wartości w materiale.

Kompatybilność

• Płytki deweloperskie ESP32 z układem wyprowadzeń 30-pin, pasujące do adaptera
• ESP32-DevKitC-v1 — zgodność wskazana w nazwie oferty; przed użyciem należy potwierdzić zgodność rozmieszczenia pinów i wymiarów konkretnej płytki

Informacje bezpieczeństwa

• To nieosłonięty komponent elektroniczny; montaż i podłączanie powinny być wykonywane przez osoby znające zasady bezpiecznej pracy z elektroniką lub pod ich nadzorem.
• Przed podłączaniem, odłączaniem lub zmianą ustawienia zworki odłącz zasilanie.
• Przed uruchomieniem sprawdź polaryzację, napięcie wejściowe oraz ustawienie zworki.
• Dobierz napięcie wyjściowe do wymagań podłączonej płytki i komponentów.
• Używaj produktu w suchym miejscu, z dala od przewodzących zanieczyszczeń i materiałów łatwopalnych.
• Zapewnij odpowiednią wentylację; praca stabilizatora może powodować wydzielanie ciepła.
• Chroń produkt przed zwarciem, wilgocią, uszkodzeniami mechanicznymi i dostępem małych dzieci.

Ostrzeżenia

• Materiał podaje sprzeczne minimalne napięcie wejściowe: 5 V w jednym miejscu i 3,3 V w innym. Zweryfikuj parametr przed zasileniem.
• Nie przekraczaj zweryfikowanego napięcia wejściowego; opis wskazuje maksymalnie 16 V i zaleca nie więcej niż 9 V.
• Nie zakładaj, że deklarowane 800 mA będzie dostępne w każdych warunkach — nie podano warunków pomiaru ani ograniczeń termicznych.
• Nie podawaj 5 V na wejścia ani piny ESP32, które nie są do tego przeznaczone.
• Nie zmieniaj ustawienia zworki przy włączonym zasilaniu.
• Nie podłączaj jednocześnie różnych źródeł zasilania bez potwierdzenia dopuszczalnego sposobu ich łączenia.
• Błędna orientacja płytki, odwrotna polaryzacja lub zwarcie mogą uszkodzić adapter, ESP32 i podłączone podzespoły.

Przeznaczenie produktu

• Rozszerzanie prototypów i projektów elektronicznych opartych na zgodnej płytce ESP32 30-pin.
• Edukacja, eksperymenty i hobbystyczne projekty niskonapięciowe.
• Podłączanie czujników i modułów podczas testowania układów.

Zastosowania wykluczone

• Nie stosować w urządzeniach medycznych ani systemach odpowiedzialnych za ochronę życia.
• Nie stosować jako elementu instalacji sieciowej ani do bezpośredniej pracy z napięciem sieciowym.
• Nie używać w warunkach, w których awaria może spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Nie stosować poza zweryfikowanymi parametrami napięcia i prądu.

Zawartość zestawu

• Adapter rozszerzeń ESP32 30-pin

Według opisu oferta obejmuje sam adapter. Płytka ESP32 nie jest częścią zestawu.

Produkty powiązane

• Płytka deweloperska ESP32 30-pin — sprzedawana osobno według opisu oferty

Najczęstsze pytania

Czy płytka ESP32 jest dołączona do adaptera?
Nie. Opis oferty wskazuje, że sprzedawany jest sam adapter.

Jakie płytki pasują do adaptera?
Adapter jest przeznaczony do płytek ESP32 z układem wyprowadzeń 30-pin. Przed montażem należy potwierdzić zgodność rozmieszczenia pinów i wymiarów.

Jakie złącza zasilania są dostępne?
Materiał wymienia USB-C, microUSB, złącze DC i goldpin.

Jakie napięcie wejściowe obsługuje adapter?
Materiał jest niespójny: podaje zakres 5–16 V oraz 3,3–16 V. Wskazuje też zalecane maksimum 9 V. Zakres dla konkretnego egzemplarza należy zweryfikować przed podłączeniem.

Czy można wybrać napięcie na wyjściu?
Opis deklaruje wybór 3,3 V lub 5 V za pomocą zworki. Należy sprawdzić oznaczenia na płytce i ustawić zworkę przy odłączonym zasilaniu.

O produkcie

Adapter porządkuje połączenia w prototypie opartym na zgodnej płytce ESP32 30-pin. Złącza goldpin ułatwiają dołączanie i wymianę czujników oraz modułów, a dodatkowe wejścia zasilania i stabilizator mogą być przydatne podczas testów układów zasilanych z zewnętrznego źródła. Przed uruchomieniem należy zweryfikować zakres napięcia wejściowego, ponieważ materiał źródłowy podaje sprzeczne wartości.

Dlaczego warto

• Złącza goldpin ułatwiają szybkie podłączanie komponentów.
• Kilka wymienionych sposobów doprowadzenia zasilania: USB-C, microUSB, DC i goldpin.
• Wbudowany stabilizator napięcia.
• Deklarowany wybór 3,3 V lub 5 V zworką.
• Przeznaczony do płytek ESP32 30-pin.
