Adapter do Arduino Nano V3.0 Podstawka bazowa ułatwia projektowanie

Opis produktu

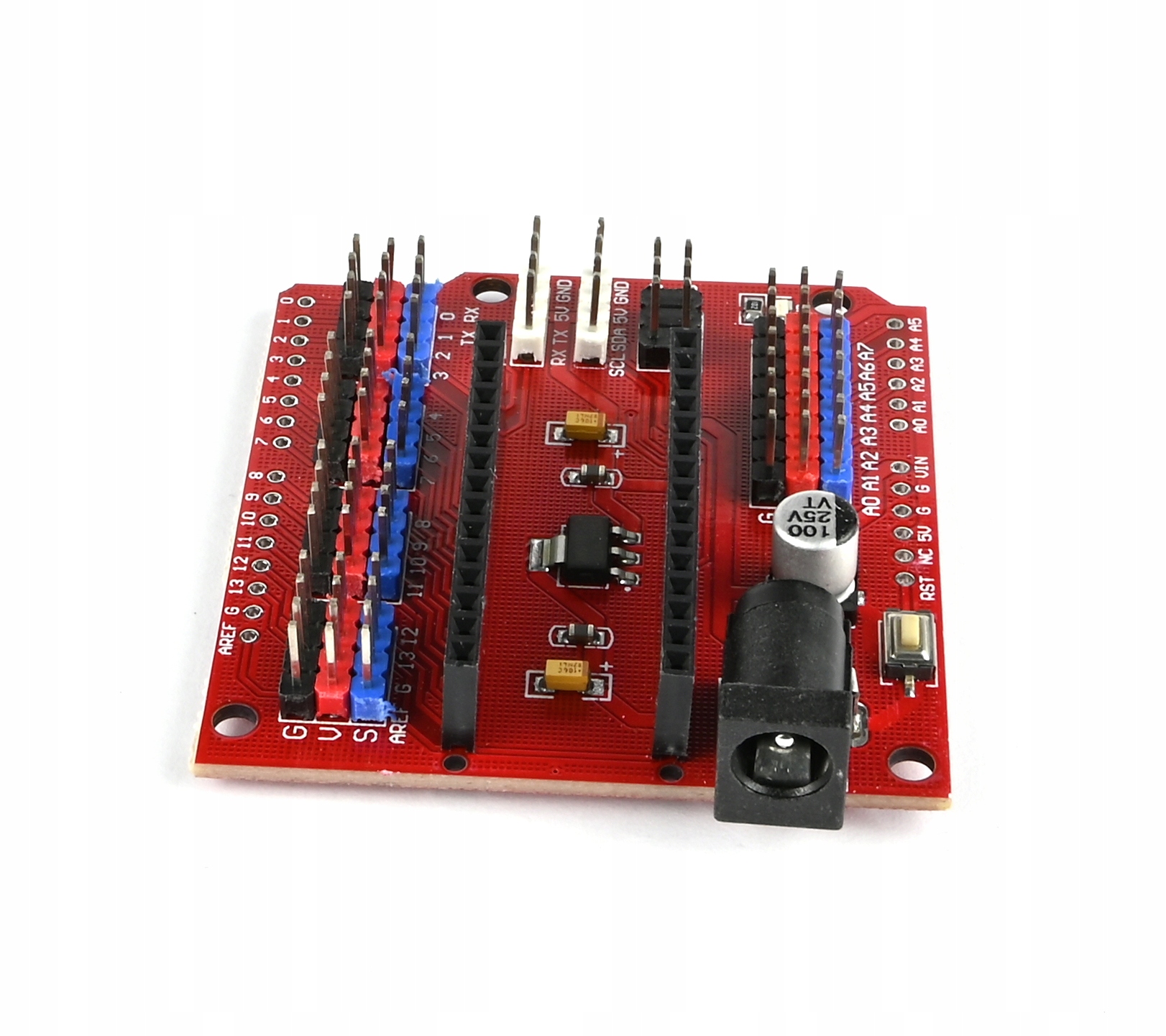

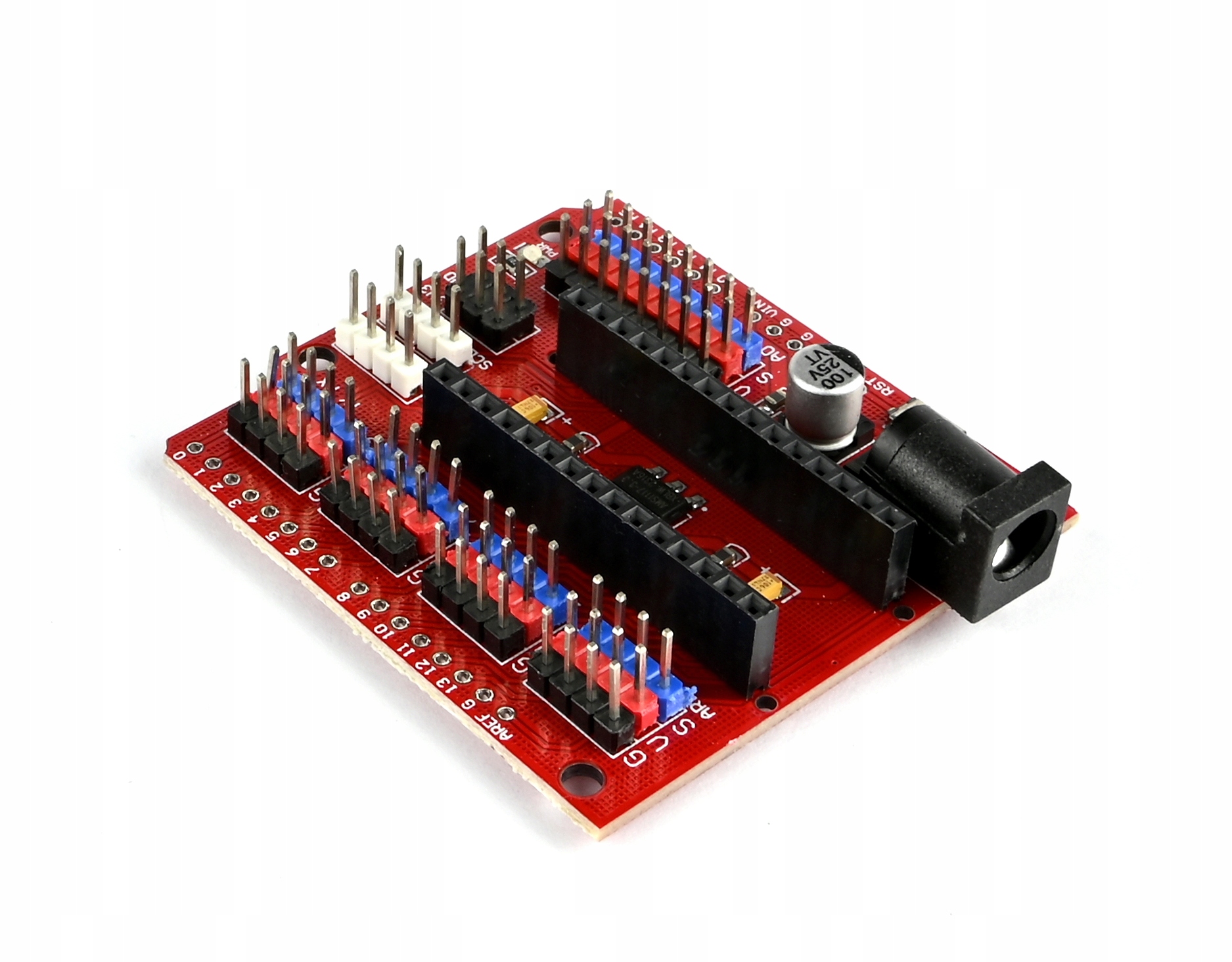

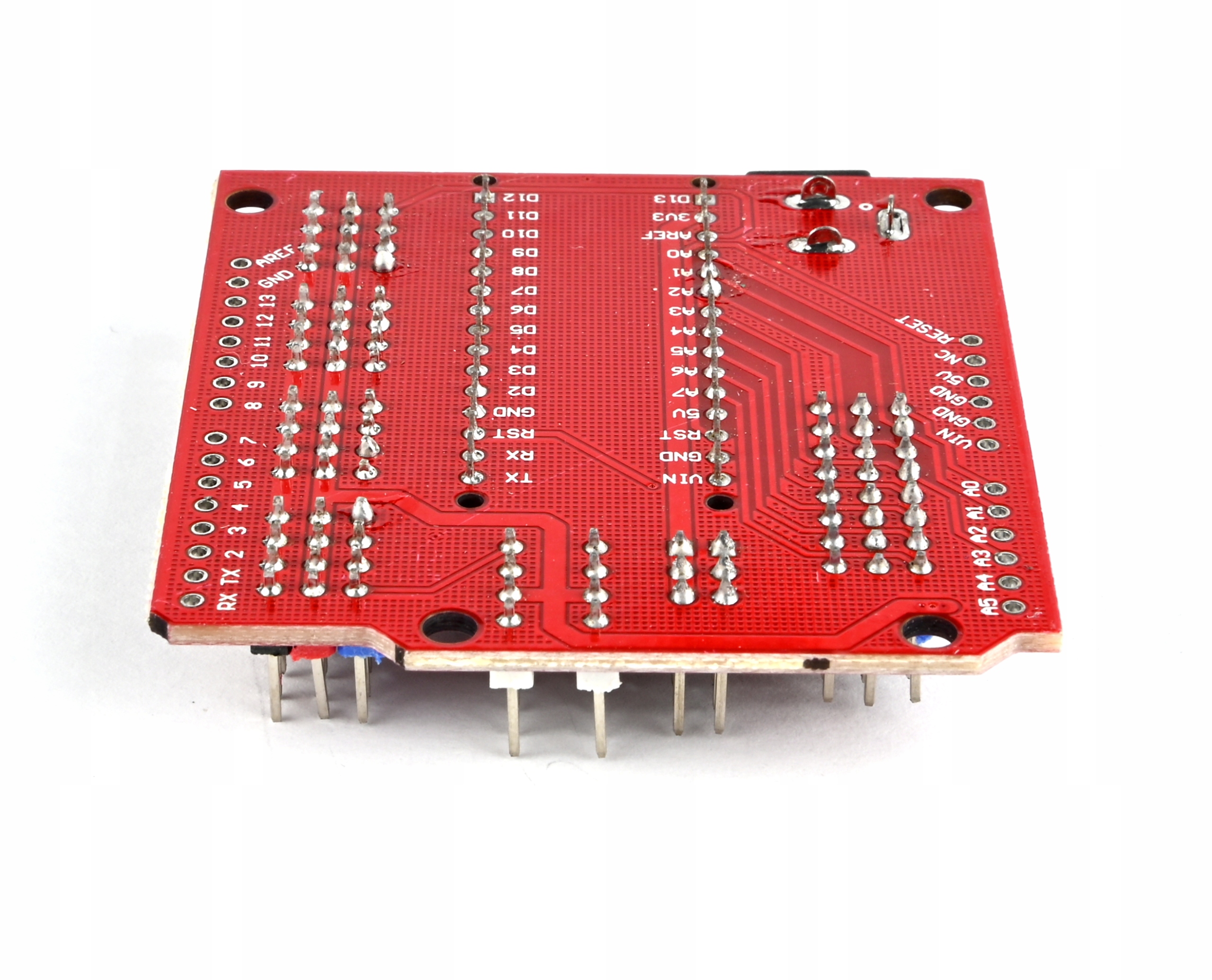

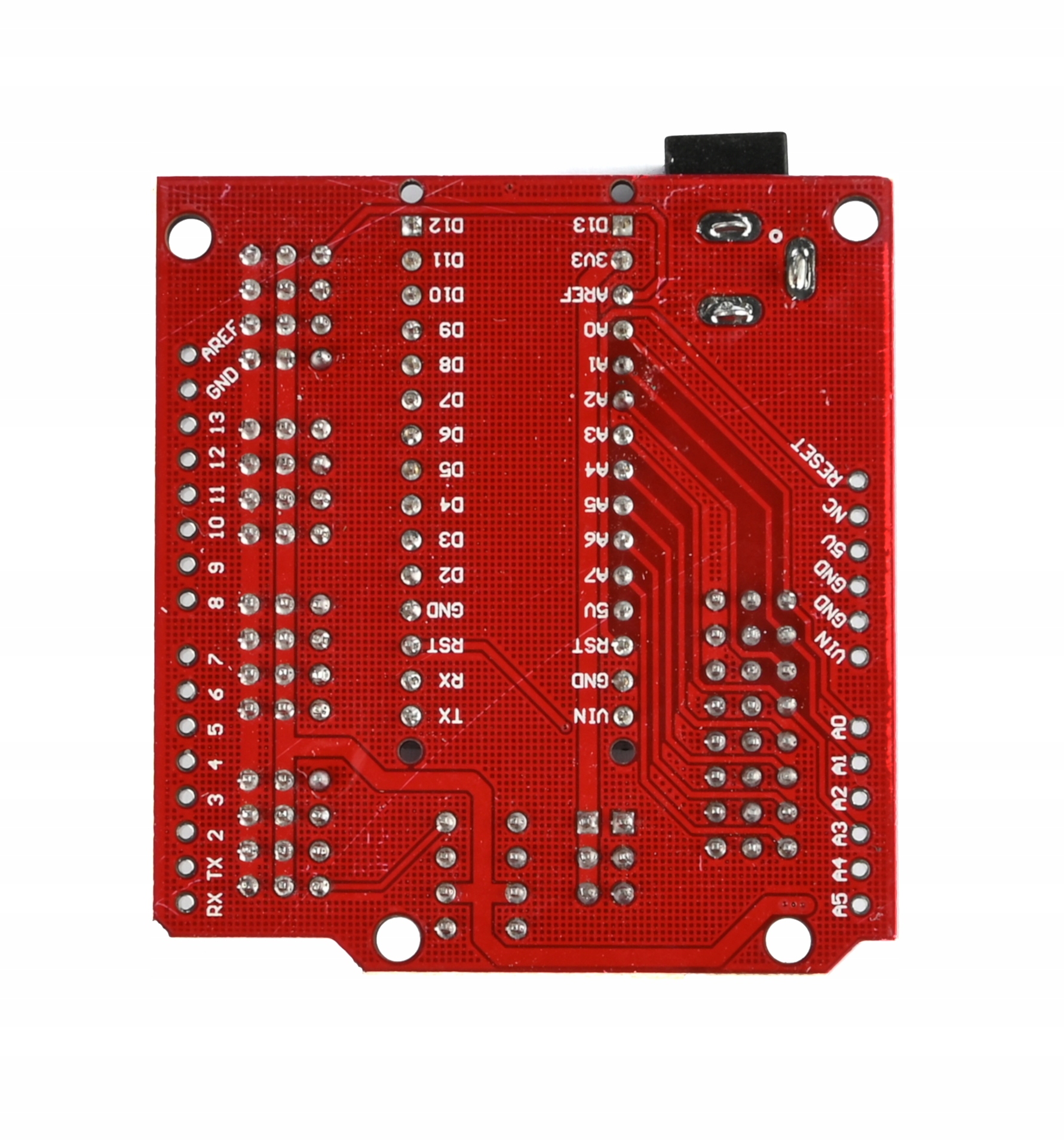

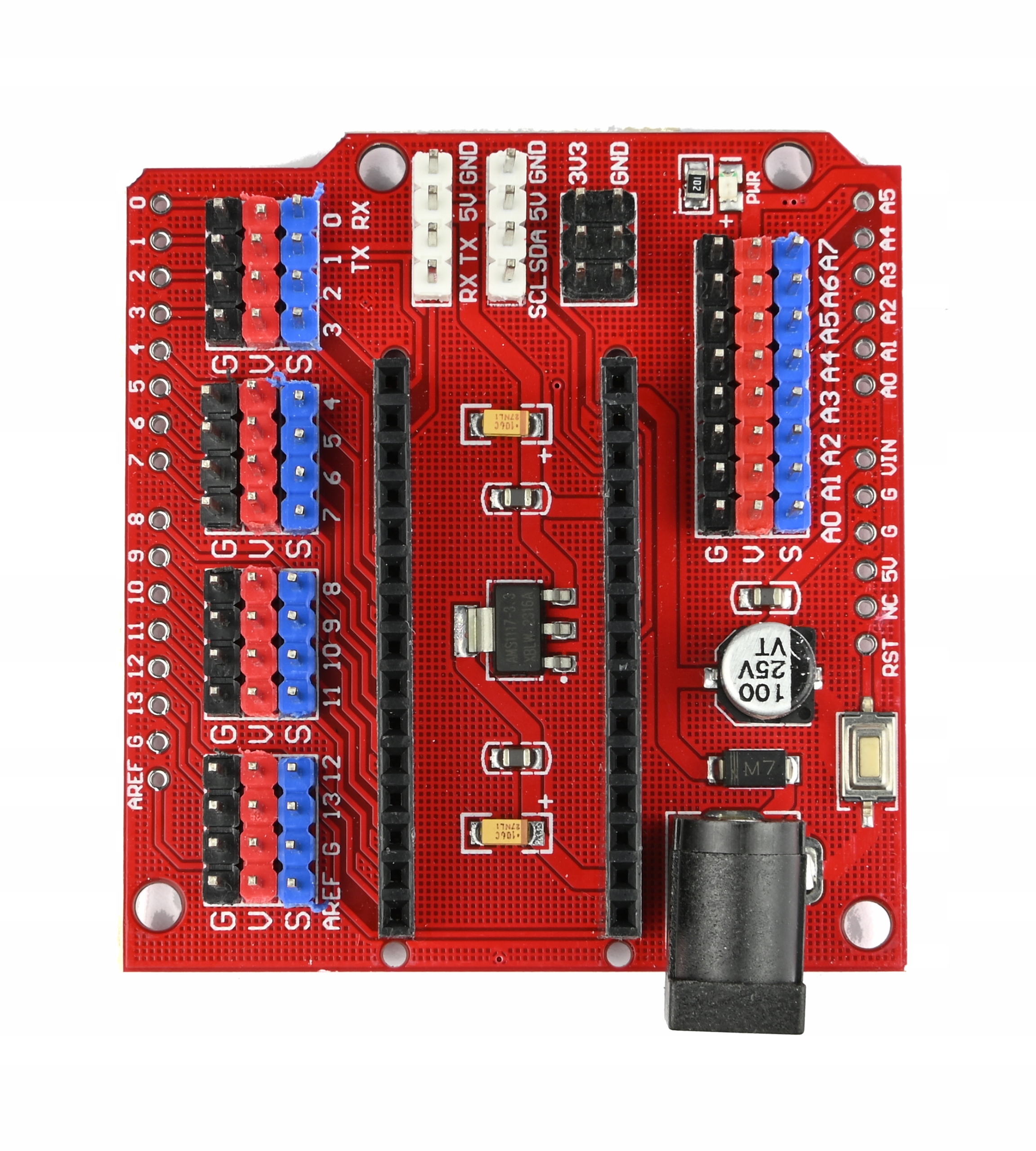

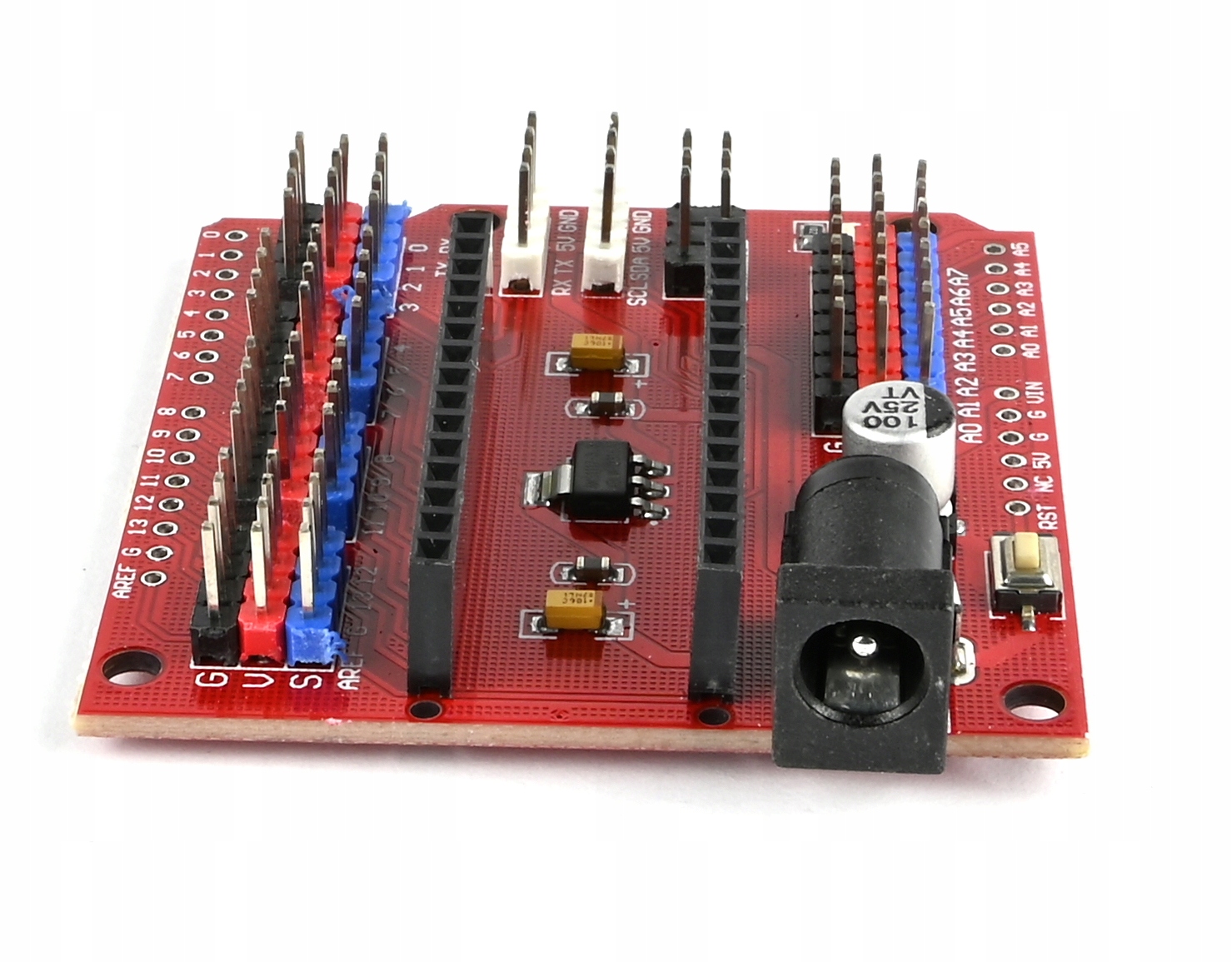

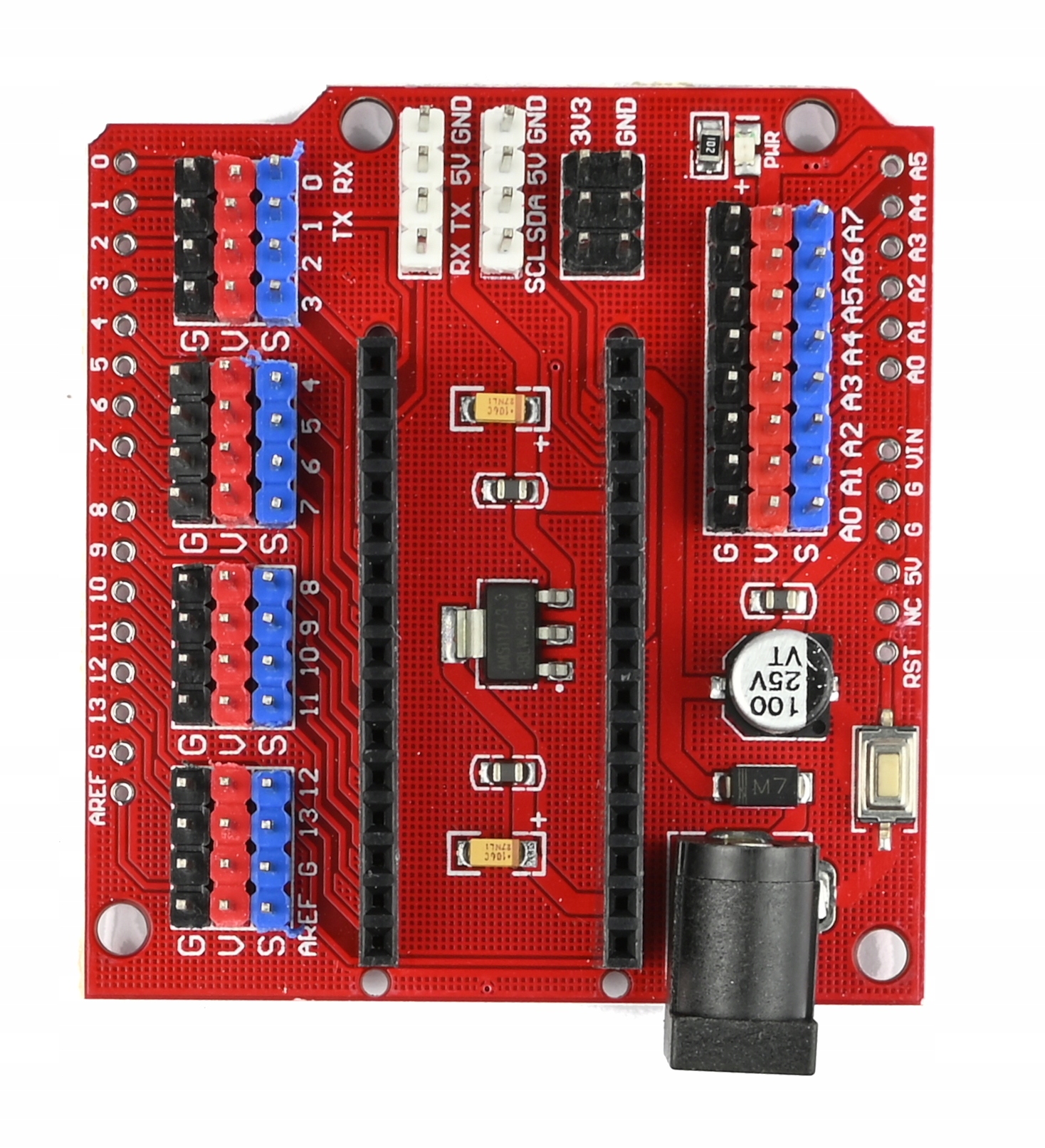

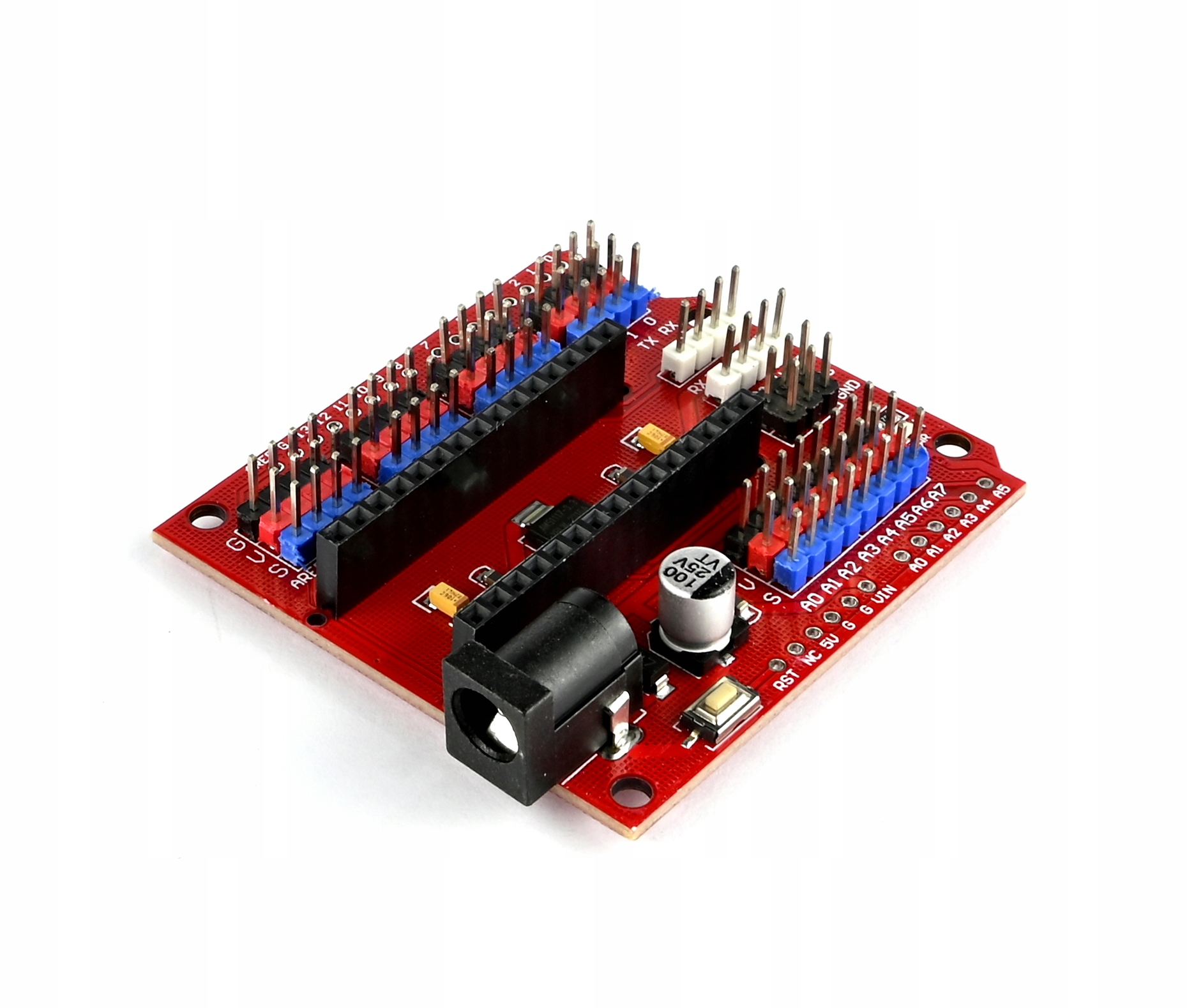

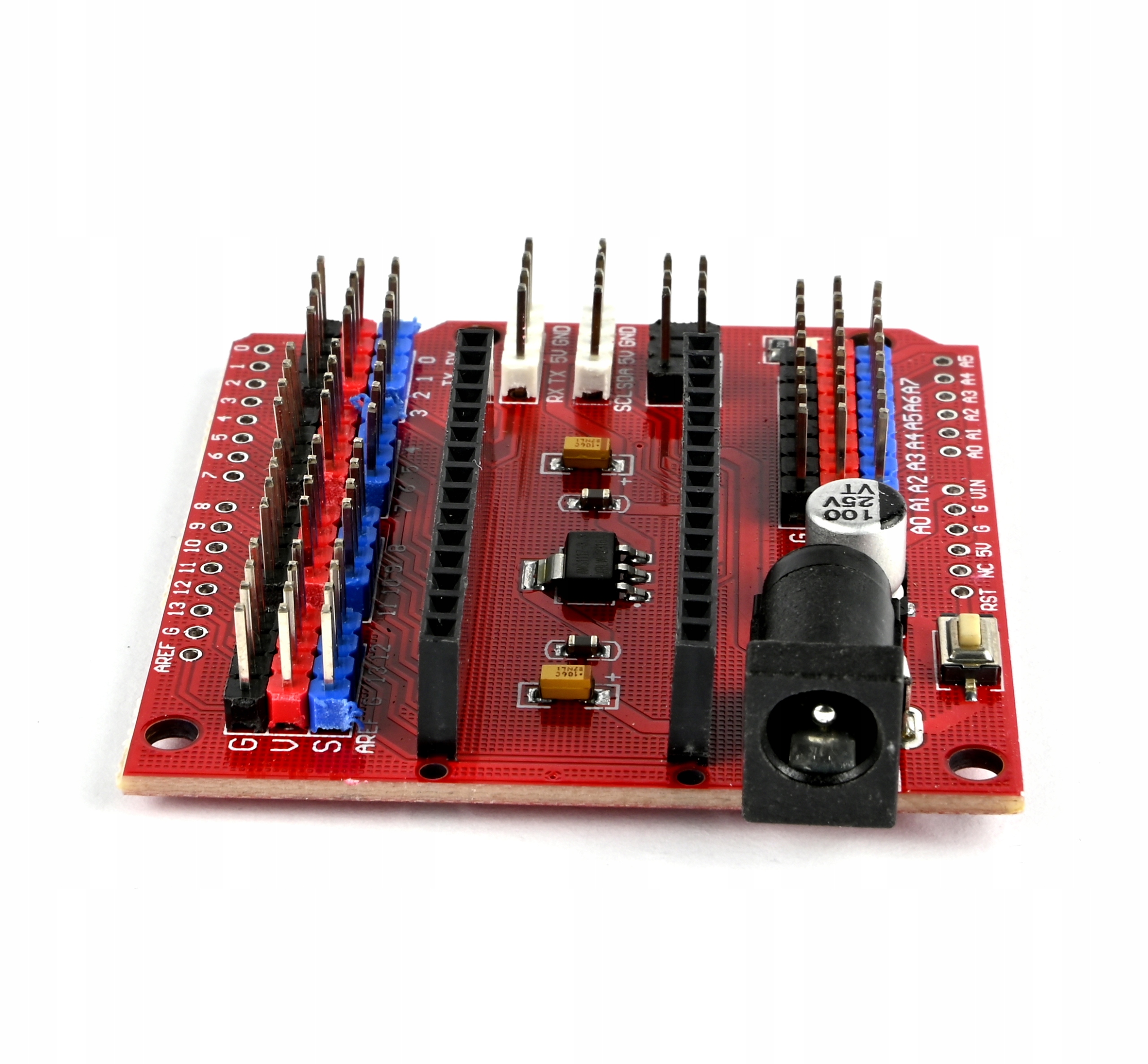

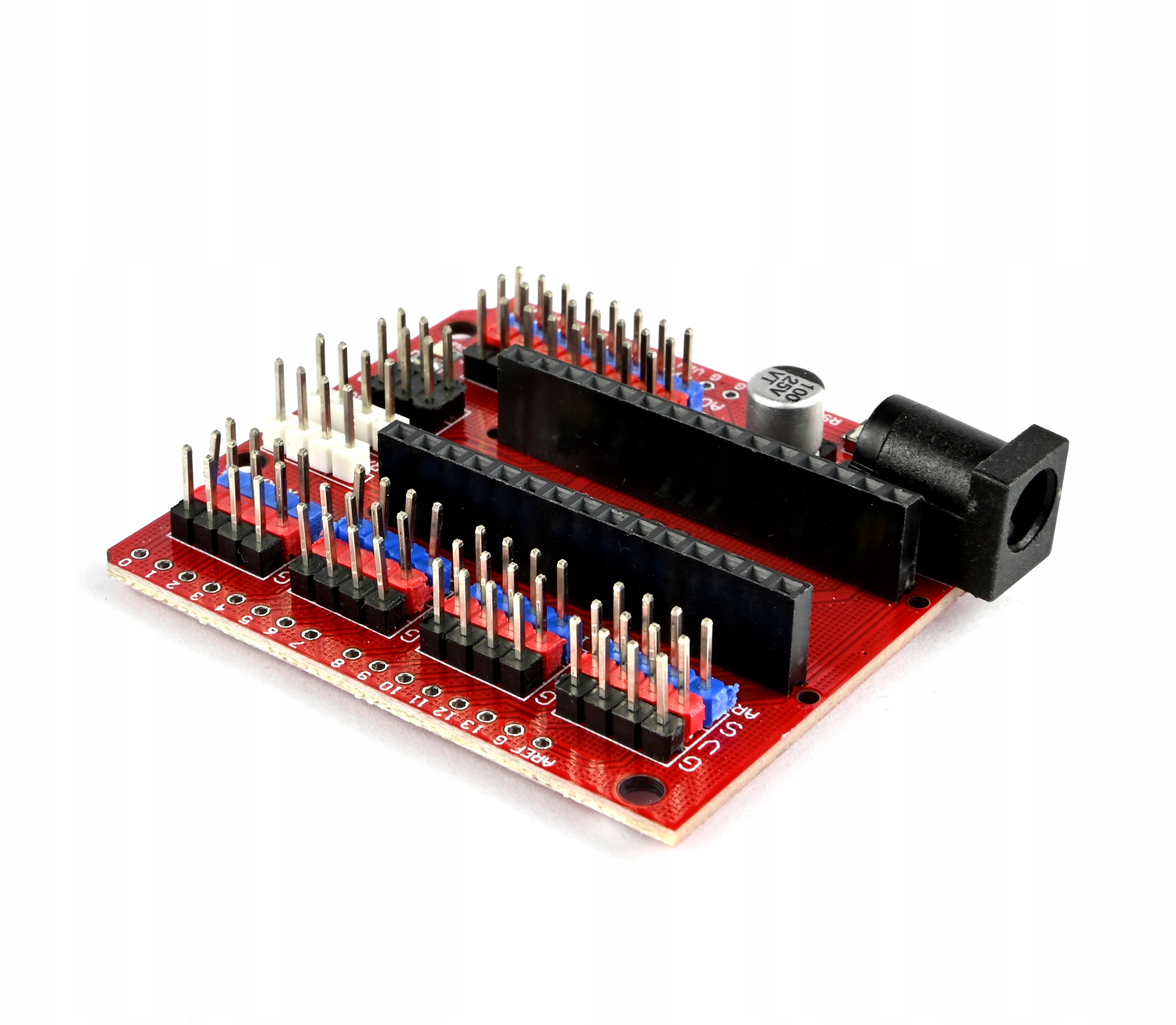

Płytka rozszerzeń do Arduino Nano V3.0 udostępnia wyprowadzenia goldpin do podłączania dodatkowych komponentów oraz dodatkowe złącza opisywane jako I2C i UART. Ma też złącza zasilania, wbudowany stabilizator napięcia i otwory montażowe; materiał nie podaje zakresu napięcia zasilania ani szczegółowego pinoutu.

Cechy produktu

• Zgodność z Arduino Nano V3.0
• Wyprowadzenia goldpin
• Co najmniej dwa złącza dla każdego pinu Nano
• Dodatkowe złącza I2C i UART
• Złącza zasilania
• Wbudowany stabilizator napięcia
• Otwory montażowe

Cechy szczegółowe

• Wyprowadzenia goldpin: ułatwiają podłączanie sensorów, modułów i innych komponentów.
• Powielone wyprowadzenia: każdy pin Arduino Nano jest dostępny na co najmniej dwóch złączach, co ułatwia łączenie i testowanie układów.
• Dodatkowe złącza I2C i UART: zapewniają wyprowadzenia przeznaczone do podłączania modułów korzystających z tych interfejsów.
• Złącza zasilania: umożliwiają doprowadzenie zasilania z zewnętrznego źródła; wymagane napięcie nie zostało podane.
• Wbudowany stabilizator napięcia: służy do stabilizacji zasilania, ale jego parametry nie są określone.
• Otwory montażowe: pozwalają przytwierdzić płytkę do obudowy lub większej płytki prototypowej.

Zastosowanie

• Rozbudowa projektów opartych na Arduino Nano V3.0
• Prototypowanie i testowanie układów elektronicznych
• Podłączanie wielu sensorów i modułów
• Projekty IoT
• Projekty robotyczne i automatyki domowej

Specyfikacja techniczna

• Typ: płytka rozszerzeń / adapter goldpin
• Przeznaczenie: Arduino Nano V3.0
• Dodatkowe złącza: I2C, UART
• Dostępność pinów Nano: co najmniej dwa złącza na każdy pin
• Zasilanie: złącza do zewnętrznego źródła; napięcie niepodane
• Stabilizator napięcia: wbudowany; parametry niepodane
• Otwory montażowe: tak

Zasilanie

Płytka ma dedykowane złącza umożliwiające zasilanie Arduino Nano i podłączonych komponentów z zewnętrznego źródła oraz wbudowany stabilizator napięcia. Materiał źródłowy nie podaje dopuszczalnego napięcia wejściowego, parametrów stabilizatora ani oznaczeń konkretnych pinów zasilania. Przed podłączeniem zasilania należy sprawdzić oznaczenia na płytce i zweryfikować wymagane parametry.

Instrukcja

1. Upewnij się, że płytka jest przeznaczona do używanej wersji Arduino Nano V3.0.
2. Przy odłączonym zasilaniu umieść Arduino Nano w odpowiednich złączach goldpin adaptera. Sprawdź orientację i zgodność pinów przed włączeniem.
3. Podłącz moduły do odpowiednich wyprowadzeń. Szczegółowy pinout nie został podany, dlatego przed połączeniem interfejsów I2C, UART i zasilania sprawdź oznaczenia na płytce.
4. Jeśli korzystasz z zewnętrznego źródła, zweryfikuj jego napięcie i polaryzację względem oznaczeń oraz dokumentacji płytki. Nie podłączaj zasilania, jeśli nie można potwierdzić wymaganych parametrów.
5. Po sprawdzeniu połączeń podłącz zasilanie i uruchom projekt zgodnie z instrukcją używanego Arduino Nano oraz podłączonych modułów.

Brak danych o konkretnym pinoucie i parametrach zasilania uniemożliwia bezpieczne podanie szczegółowego schematu lub przykładowego kodu.

Podłączenie

Arduino Nano V3.0 należy umieścić w przeznaczonych dla niego złączach goldpin adaptera, po uprzednim sprawdzeniu orientacji i zgodności wyprowadzeń. Płytka ma dodatkowe złącza opisywane jako I2C i UART oraz złącza zasilania, ale źródło nie podaje ich dokładnego rozmieszczenia ani pinoutu. Połączenia należy ustalać na podstawie oznaczeń na egzemplarzu i dokumentacji płytki.

Kompatybilność

• Arduino Nano V3.0

Informacje bezpieczeństwa

• Przed montażem i zmianą połączeń odłącz zasilanie.
• Sprawdź orientację Arduino Nano i zgodność wyprowadzeń przed włożeniem modułu.
• Zasilaj układ wyłącznie parametrami zgodnymi z dokumentacją płytki i podłączonych elementów; zakres napięcia adaptera nie został podany.
• Unikaj zwarć między wyprowadzeniami oraz odwrotnego podłączenia zasilania.
• Używaj płytki w suchym miejscu, z dala od przewodzących zanieczyszczeń i źródeł ciepła.
• Montaż i testowanie powinny odbywać się na stabilnym, nieprzewodzącym podłożu.

Ostrzeżenia

• Nie podłączaj napięcia zasilającego bez wcześniejszego ustalenia jego dopuszczalnej wartości i polaryzacji.
• Nie zakładaj, że stabilizator zabezpiecza przed dowolnie wysokim napięciem lub błędnym podłączeniem.
• Nie wkładaj ani nie wyjmuj Arduino Nano przy włączonym zasilaniu.
• Nie zwieraj sąsiednich pinów i nie przekraczaj parametrów dopuszczalnych dla używanego Arduino Nano oraz podłączonych modułów.

Przeznaczenie produktu

• Rozbudowa niskonapięciowych układów elektronicznych z Arduino Nano V3.0
• Edukacyjne i hobbystyczne projekty Arduino
• Prototypowanie i testowanie połączeń z sensorami oraz modułami

Zastosowania wykluczone

• Nie jest przeznaczony do bezpośredniego podłączania do sieci energetycznej.
• Nie należy stosować go w układach medycznych, systemach bezpieczeństwa życia ani innych zastosowaniach, w których awaria może spowodować zagrożenie dla ludzi lub mienia.
• Nie używaj poza parametrami elektrycznymi potwierdzonymi dla płytki i podłączonych elementów.

Najczęstsze pytania

Czy Arduino Nano jest częścią zestawu?
Materiał źródłowy nie potwierdza, czy Arduino Nano jest dołączone.

Jakie napięcie zasilania obsługuje adapter?
Zakres napięcia nie został podany. Należy go zweryfikować przed podłączeniem zewnętrznego źródła.

Czy płytka ma wyprowadzenia I2C i UART?
Opis źródłowy wymienia dodatkowe złącza dla modułów I2C i UART, ale nie podaje ich pinoutu.

Czy adapter wymaga lutowania?
Źródło opisuje podłączanie komponentów przez złącza goldpin bez potrzeby lutowania. Nie podaje jednak szczegółów dotyczących montażu złączy na konkretnym egzemplarzu.

O produkcie

Adapter porządkuje połączenia w projekcie z Arduino Nano V3.0: udostępnia goldpiny, powiela dostęp do pinów i dodaje złącza przeznaczone dla modułów I2C oraz UART. Złącza zasilania i wbudowany stabilizator mogą być przydatne w prototypach korzystających z zewnętrznego źródła, a otwory montażowe ułatwiają zamocowanie płytki. Przed użyciem należy ustalić napięcie zasilania i rozmieszczenie wyprowadzeń, ponieważ tych danych nie podano w opisie.

Dlaczego warto

• Adapter przeznaczony do Arduino Nano V3.0
• Co najmniej dwa punkty dostępu do każdego pinu Nano
• Dodatkowe złącza I2C i UART
• Złącza do zasilania zewnętrznego i wbudowany stabilizator napięcia
• Otwory ułatwiające montaż
